Sensor Indutivo IFM IS5026 - Retangular 2mm PNP/NPN

Pré-visualizar: IS5026 IFM - Sensor Indutivo IFM Automação Industrial Retangular 2mm PNP/NPN

IS5026 IFM - Sensor Indutivo IFM Automação Industrial Retangular 2mm PNP/NPN

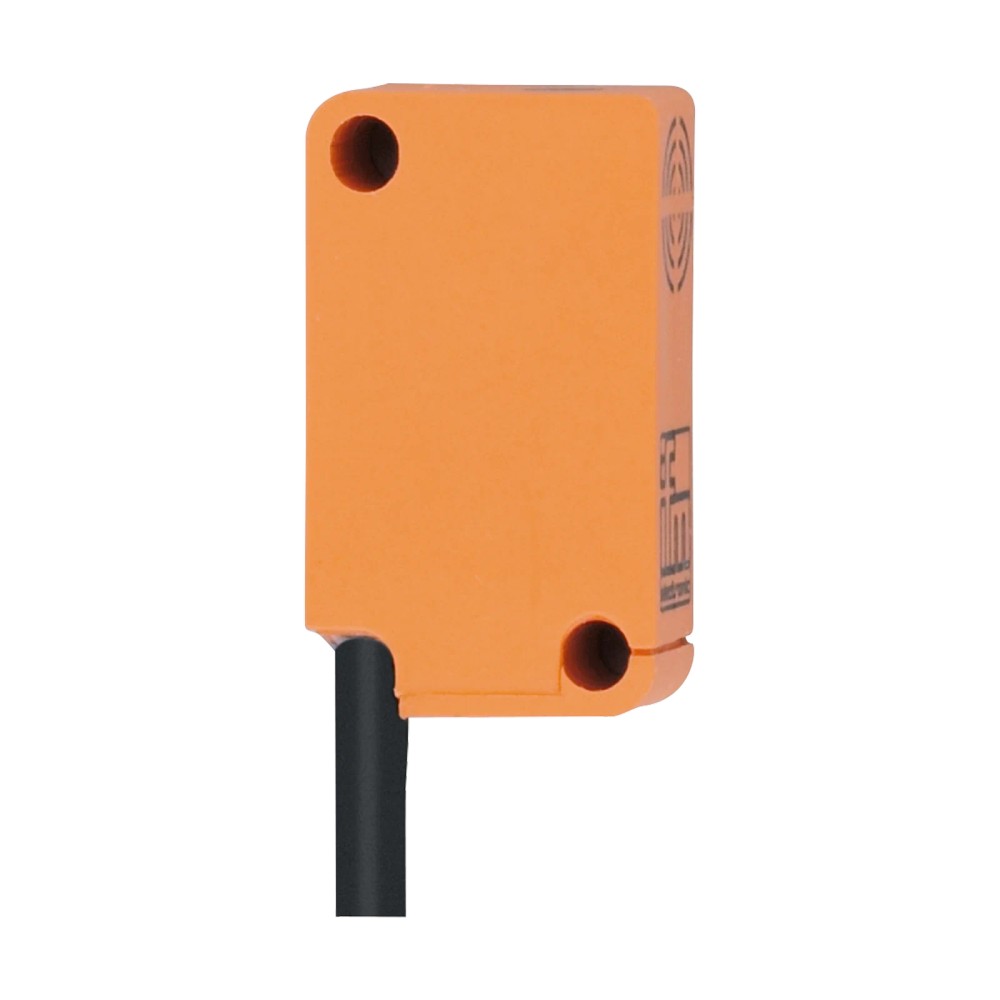

Imagem meramente ilustrativa

R$ 772,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IS5026
EAN: 4021179138086
NCM do produto: 85365090

Destaques do Produto Montagem Embutida...mais

Fechar menu

Saiba mais sobre: "IS5026 IFM - Sensor Indutivo IFM Automação Industrial Retangular 2mm PNP/NPN"

Destaques do Produto

Montagem

Embutida

Tipo de Saída

PNP/NPN (Seleção)

Formato

Retangular

Conexão

Cabo PUR 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IS5026 IFM - Sensor Indutivo IFM Automação Industrial Retangular 2mm PNP/NPN

O sensor indutivo IS5026 da IFM é um componente compacto de formato retangular, desenvolvido para detecção precisa em ambientes de automação industrial com espaço limitado. Ele opera com tensão de 5 a 36V DC e oferece uma frequência de comutação de 2000 Hz. Com montagem embutida e saída selecionável PNP/NPN, garante versatilidade na integração com controladores industriais.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	2 mm
Frequência	2000 Hz
Tensão	5...36 V DC
Saída	PNP/NPN
Proteção	IP 67
Invólucro	PBT
Dimensões	27,8 x 10,2 x 16 mm
Conexão	Cabo PUR 2m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Espaços de montagem extremamente confinados em máquinas
Aplicações de automação industrial de alta velocidade (até 2000 Hz)
Detecção de precisão de peças metálicas em linhas de montagem

⚠ Considere outro se precisa de:

Instalação em locais com impacto mecânico severo (risco de dano à carcaça PBT)
Detecção de materiais não metálicos (plásticos, líquidos, papel)
Ambientes com temperaturas excedendo -25...80 °C

APLICAÇÕES E USO

Detecção de presença de peças metálicas em linhas de transporte de alta velocidade
Monitoramento de posição de atuadores em automação industrial
Sistemas de contagem de componentes em espaços confinados
Indústria de manufatura e montagem que exige sensores de baixo perfil

COMO ESCOLHER

Antes de comprar o IS5026 IFM - Sensor Indutivo IFM Automação Industrial Retangular 2mm PNP/NPN, verifique estes pontos:

Quando escolher

Utilize este sensor quando o espaço de montagem é restrito (perfil 10,2mm) e você necessita de alta frequência de detecção para ciclos rápidos de automação.

Quando evitar

Evite se a aplicação exigir um conector rápido M8/M12 para manutenção frequente, ou se o ambiente possuir exposição química que degrade materiais plásticos (PBT).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	5...36 DC V	Faixa de alimentação permitida
Frequência de comutação	2000 Hz	Capacidade de processamento de sinais
Saída de comutação	PNP/NPN	Tipo de sinal de saída selecionável

Detecção
Alcance de detecção	2 mm	Distância nominal de detecção
Histerese	1...15 % de Sr	Estabilidade do ponto de comutação
Tipo de montagem	embutido	Restrição de instalação

Dados Mecânicos
Dimensões	27,8 x 10,2 x 16 mm	Gabinete retangular
Material invólucro	PBT	Composição do corpo
Grau de proteção	IP 67	Proteção ambiental

COMPATIBILIDADE

Comunicação

• N/A - IO discreto (2 fios)

Conexões

Elétrica Cabo PUR 2 metros

Processo Montagem embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Espaços confinados	✓	O perfil retangular de 10,2 mm de largura permite instalação onde sensores cilíndricos não cabem.
Ambientes corrosivos	✗	O material PBT pode não ser resistente a todos os agentes químicos industriais; consultar tabela de compatibilidade química.
Alta velocidade (2000Hz)	✓	A frequência de comutação é ideal para ciclos de máquina rápidos.

INSTALAÇÃO

Como instalar o IS5026 IFM - Sensor Indutivo IFM Automação Industrial Retangular 2mm PNP/NPN

Limpe a superfície de montagem para garantir a fixação estável.
Verifique se o espaço disponível comporta as dimensões de 27,8 x 10,2 x 16 mm.
Posicione o sensor respeitando a distância nominal de detecção.
Fixe o sensor com torque máximo de 0,5 Nm, utilizando arruela plana.
Conecte o cabo PUR seguindo o esquema de cores: Preto (BK) e Branco (WH).
Verifique o acendimento do LED amarelo indicando status de chaveamento.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída	Objeto fora da faixa nominal ou desalinhamento	Verificar se a distância até o alvo está dentro de 0...1,62 mm
Saída não comuta	Curto-circuito na carga ou sobrecarga	Verificar corrente da carga (máx 200mA) e verificar fiação
LED de status desligado	Erro de polaridade na conexão	Confirmar pinagem do cabo (BK/WH) com o esquema elétrico
Sensor não liga ou falha intermitente	Tensão fora da faixa especificada	Medir tensão nos terminais, deve estar entre 5-36V DC

DOCUMENTAÇÃO TÉCNICA

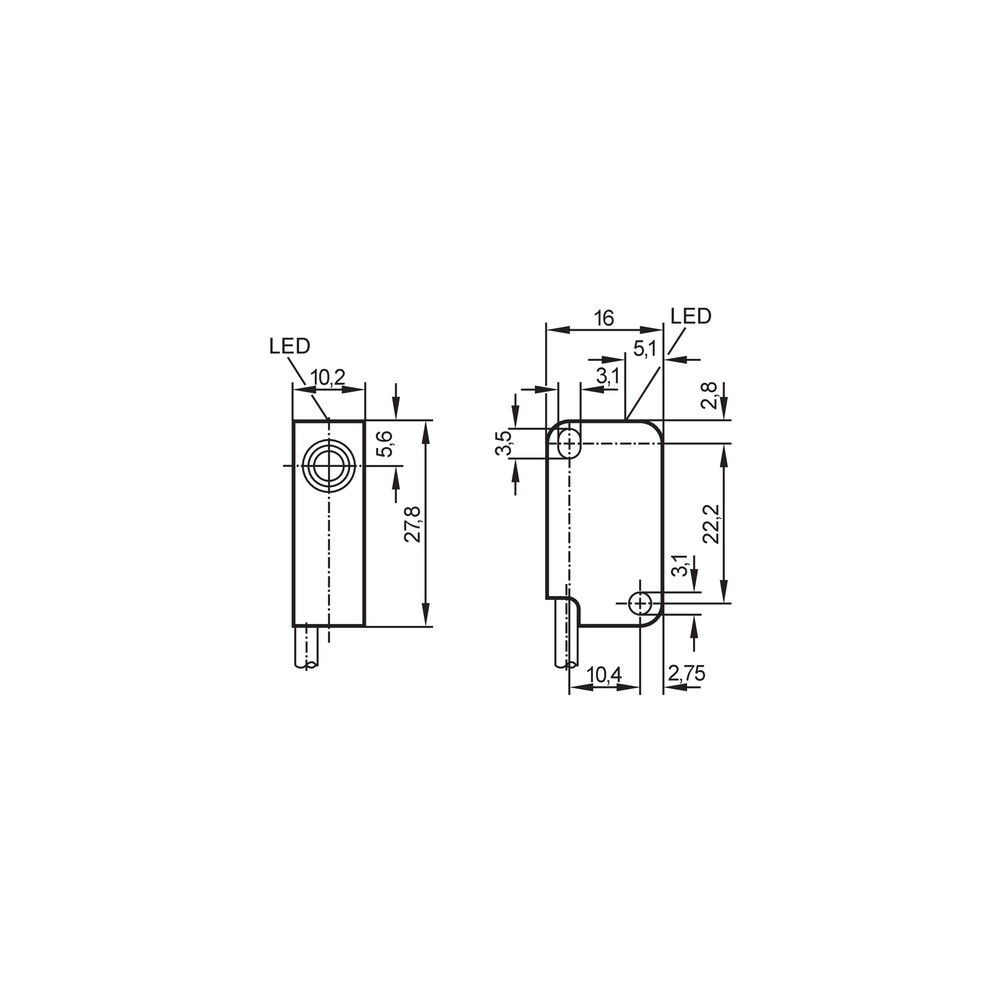

Datasheet Técnico IS5026 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é a distância máxima de detecção deste sensor?

O alcance de detecção nominal é de 2 mm, com montagem embutida.

O sensor suporta lógica PNP ou NPN?

Este modelo possui uma saída de comutação configurável, suportando lógica PNP ou NPN.

É possível utilizar este sensor para detectar objetos plásticos ou madeira?

Não, este sensor é indutivo e foi projetado exclusivamente para detecção de objetos metálicos condutores.

Posso instalar este sensor em áreas externas sem proteção?

O sensor possui grau de proteção IP67, sendo resistente a poeira e imersão temporária, mas não é recomendado para exposição contínua a raios UV ou ambientes corrosivos agressivos.

Por que o sensor permanece ligado mesmo sem objeto?

Se a saída estiver sempre ativa, verifique se houve um curto-circuito na carga ou sobrecarga, pois o sensor pode ter entrado em modo de proteção.

O LED de status não acende, o que pode ser?

Verifique a fonte de alimentação de 5...36V DC. A ausência de luz no LED indica falta de energia ou erro na polaridade da conexão.

Este sensor possui conector rápido ou é cabo fixo?

Este produto acompanha 2 metros de cabo PUR integrado. Se sua aplicação exige troca rápida, considere modelos com conexão M8 ou M12, pois este modelo não possui conector.

Este modelo é melhor que um sensor cilíndrico comum?

O IS5026 é ideal para automação em espaços confinados devido ao seu formato retangular compacto, diferindo de sensores cilíndricos que requerem maior raio de curvatura e espaço lateral.

Existe algum cuidado especial ao fixar o sensor?

A instalação deve ser feita com torque máximo de 0,5 Nm utilizando arruela plana para evitar danos à carcaça de PBT.

Quem emite a nota fiscal e oferece suporte?

O faturamento é realizado pela IFM ELECTRONIC LTDA, garantindo a origem do produto e suporte técnico direto do fabricante.

GLOSSÁRIO TÉCNICO

Montagem Embutida

Instalação onde o sensor pode ser montado faceado ao metal ao redor sem interferência na detecção. (Ref.: Tipo de montagem: embutido)

Histerese

Diferença entre o ponto de comutação de aproximação e afastamento do objeto, garantindo estabilidade. (Ref.: Histerese: 1...15 % de Sr)

PNP/NPN

Tipos de lógica de transistor de saída; o sensor suporta ambos os modos. (Ref.: Saída de comutação: PNP/NPN)

IP67

Índice de proteção contra entrada de poeira e efeitos de imersão temporária. (Ref.: Grau de proteção: IP 67)

Frequência de Comutação

Número máximo de detecções por segundo que o sensor processa. (Ref.: Frequência de comutação: 2000 Hz)
