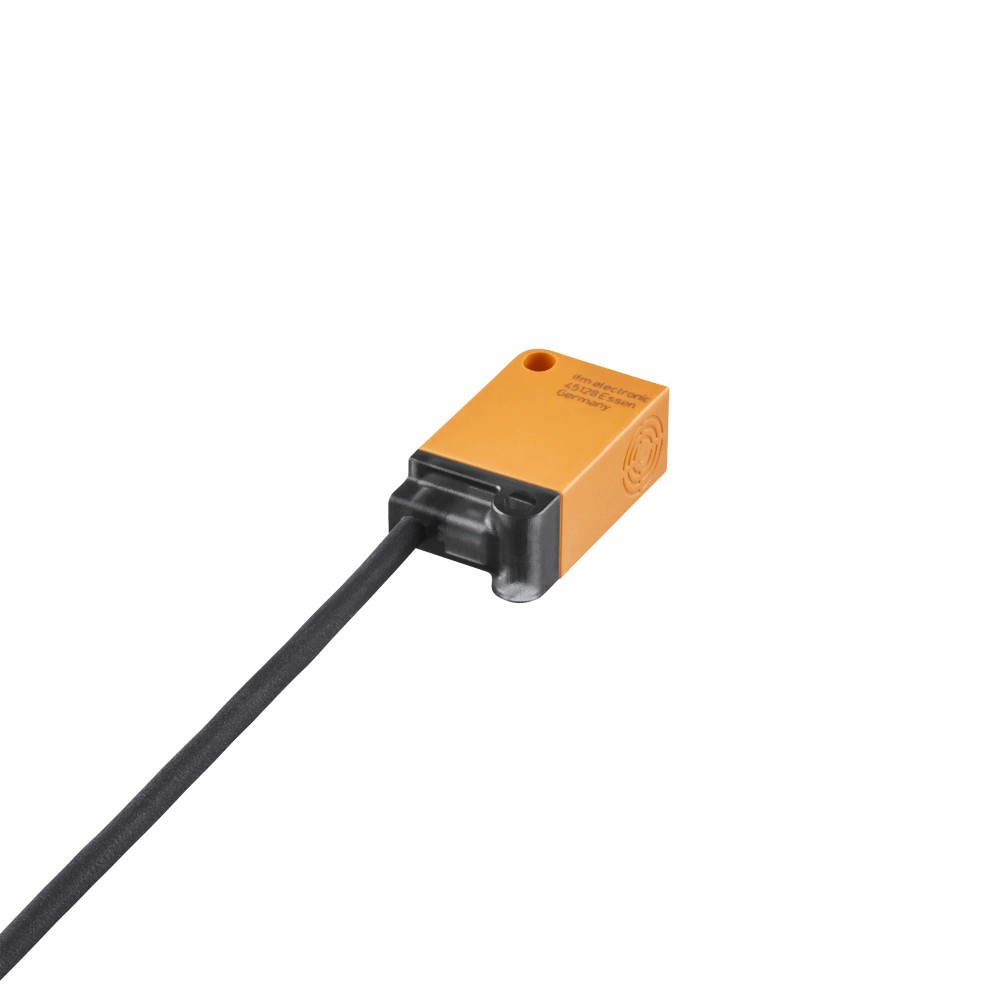

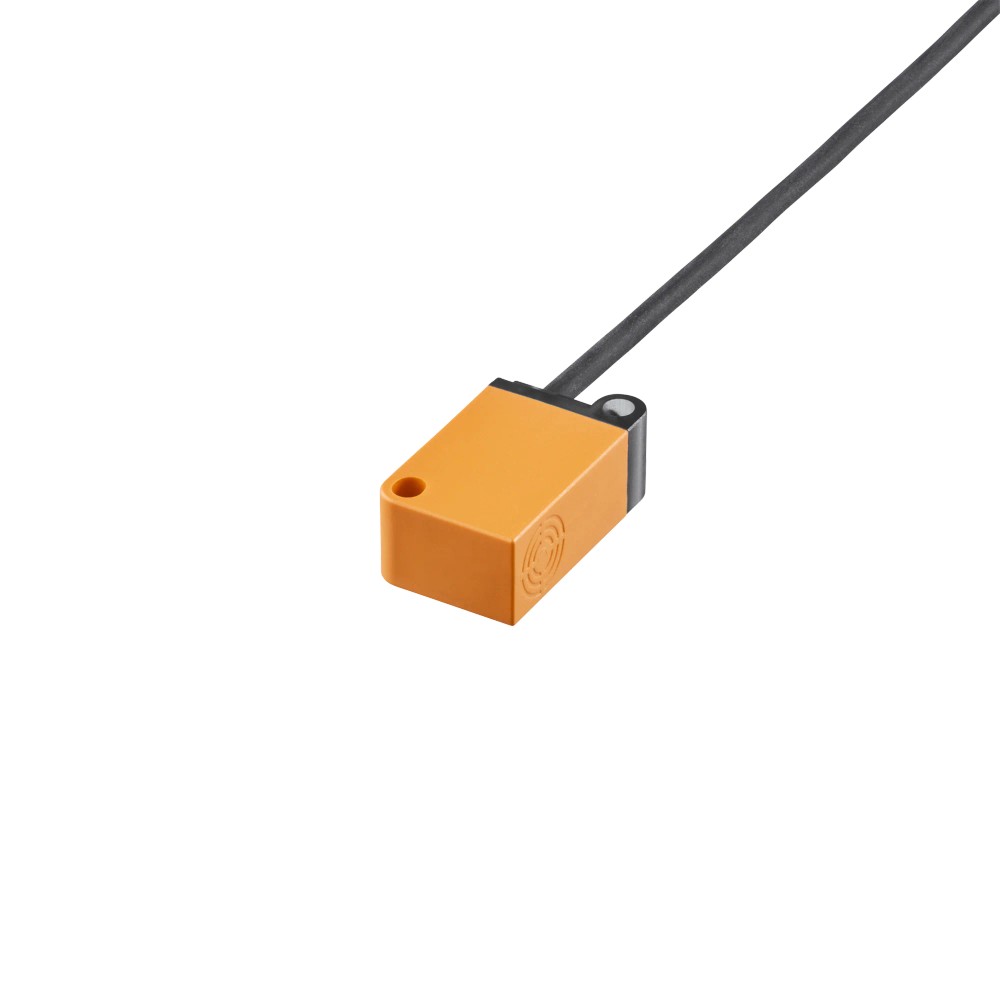

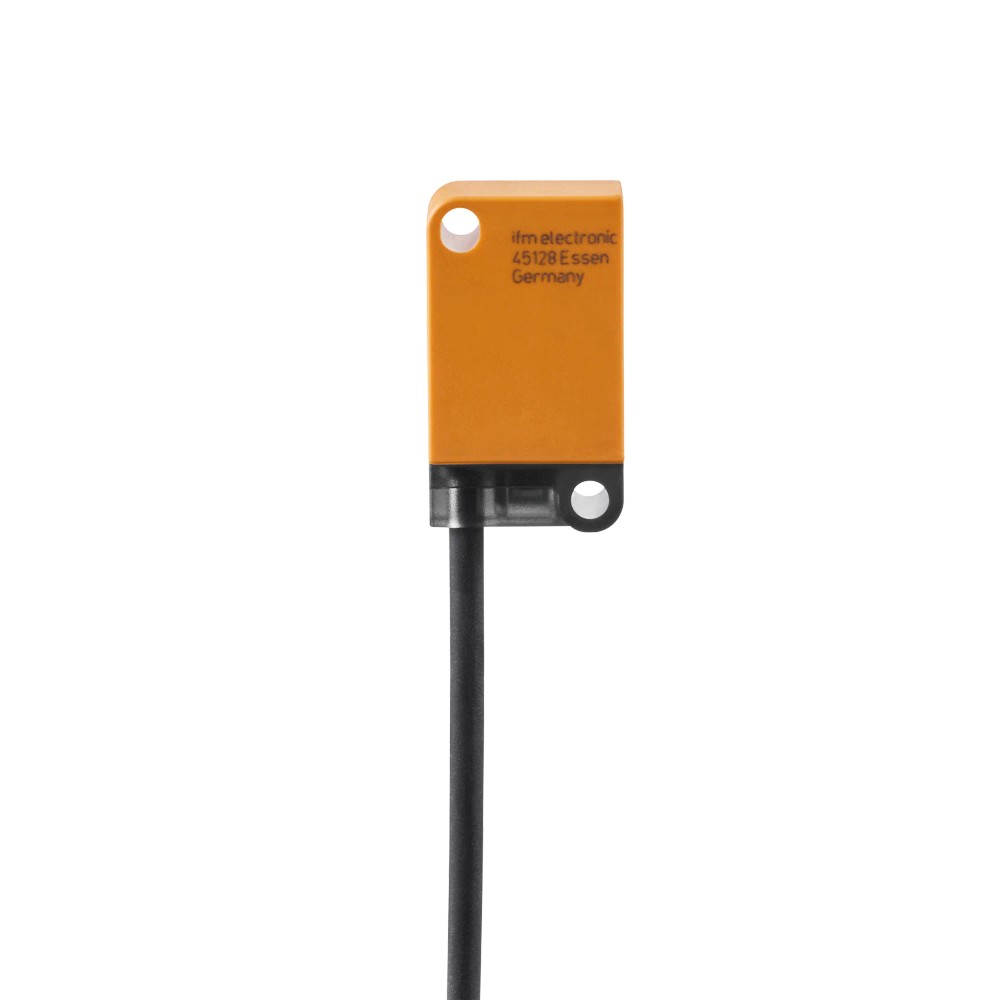

Sensor Indutivo IFM IS5001 - 2mm PNP NA 1000Hz

Pré-visualizar: IS5001 IFM - Sensor Indutivo IFM Automação Industrial 2mm PNP NA 1000Hz

IS5001 IFM - Sensor Indutivo IFM Automação Industrial 2mm PNP NA 1000Hz

Imagem meramente ilustrativa

R$ 772,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IS5001
EAN: 4021179137836
NCM do produto: 85365090

Destaques do Produto Distância nominal de detecção...mais

Fechar menu

Saiba mais sobre: "IS5001 IFM - Sensor Indutivo IFM Automação Industrial 2mm PNP NA 1000Hz"

Destaques do Produto

Distância nominal de detecção

2 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Frequência de comutação

1000 Hz

Ligação

Cabo PUR de 2 m, 3 fios

Montagem e proteção

Embutida; IP65, IP66, IP67 e IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IS5001, retangular, embutido, 2 mm, PNP normalmente aberto, 3 fios, cabo PUR de 2 m

O IFM IS5001 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de 2 mm, saída PNP normalmente aberta e frequência de comutação de 1000 Hz. A conexão elétrica é feita por cabo PUR de 2 m, e o invólucro retangular permite instalação embutida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	2 mm; montagem embutida
Saída	PNP, normalmente aberta
Frequência de comutação	1000 Hz
Alimentação	10...30 V DC
Conexão elétrica	Cabo PUR de 2 m, 3 fios
Grau de proteção	IP65, IP66, IP67 e IP68
Temperatura ambiente	-40...85 °C
Dimensões	27,8 x 10,2 x 16 mm
Corrente máxima constante da saída	100 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, dentro do alcance nominal de 2 mm e das condições elétricas e ambientais especificadas.
Instalações com espaço restrito em que as dimensões de 27,8 x 10,2 x 16 mm e a montagem embutida atendam ao projeto.
Circuitos de entrada compatíveis com saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente constante de saída de até 100 mA.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção além da distância de trabalho indicada de 0...1,6 mm ou alcance nominal superior a 2 mm.
Entradas que não aceitem saída PNP normalmente aberta ou que exijam corrente de saída superior a 100 mA.
Aplicações que requeiram saída normalmente fechada, saída NPN ou conexão diferente do cabo integrado de 2 m; esses recursos não constam na ficha deste modelo.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: automação industrial, incluindo instalações com condições de espaço restritas; conferir o espaço para o invólucro retangular e o cabo integrado.
Possibilidade de uso: detecção de presença ou posição de objetos metálicos em máquinas, desde que a distância, o material-alvo e a lógica PNP normalmente aberta sejam compatíveis com o circuito. A ficha informa fatores de correção diferentes por material; valide a distância na aplicação real.
Operação sujeita à faixa ambiente declarada de -40...85 °C. Para aplicações sob certificação UL, a faixa indicada é -25...70 °C.
O sensor não substitui uma entrada de potência: a saída tem limite de corrente constante de 100 mA. Não dimensione a carga acima desse limite.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IS5001, retangular, embutido, 2 mm, PNP normalmente aberto, 3 fios, cabo PUR de 2 m, verifique estes pontos:

Escolha o IS5001 quando

O projeto exigir sensor indutivo retangular embutido, alcance nominal de 2 mm, saída PNP normalmente aberta, frequência de comutação de 1000 Hz e alimentação de 10...30 V DC.

Avalie outra configuração quando

A entrada do controlador exigir outra lógica de saída, a corrente constante necessária ultrapassar 100 mA, ou a detecção precisar ocorrer além da distância de trabalho declarada de 0...1,6 mm. Confirme também dimensões, montagem e conexão no desenho e no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tipo declarado na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU	IS5001	Identificação do produto no anúncio.
GTIN	4021179137836	Código de identificação informado no anúncio.
Aplicação	Aplicações industriais e automação industrial; para condições de instalação estreitas	Aplicações descritas na ficha do produto.
Alcance aumentado	Não	A ficha informa que não possui alcance aumentado.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 20 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Fontes de alimentação	Limited Voltage/Current	Designação informada na ficha.

Saídas e comutação
Função elétrica / saída de comutação	PNP	Tipo de saída declarado.
Configuração de saída	Normalmente aberta	Estado de saída informado para o modelo.
Número de fios	3	Configuração indicada para a conexão elétrica.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Frequência de comutação DC	1000 Hz	Frequência de comutação declarada.
Display de estado de chaveamento	1 LED amarelo	Indicação visual de estado informada na ficha.

Detecção e desvios
Alcance de detecção	2 mm	Alcance nominal declarado.
Distância de trabalho	0...1,6 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	2 ± 10 % mm	Tolerância informada para a distância real de comutação.
Histerese	1...20 % de Sr	Faixa percentual relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material informados na ficha; considerar ao avaliar a distância efetiva de detecção.

Conexão elétrica
Conexão	Cabo PUR de 2 m	Tipo e comprimento do cabo integrados ao produto.
Construção do cabo	PUR, Ø 2,9 mm; 3 x 0,14 mm²	Dados de cabo especificados na ficha.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP65, IP66, IP67 e IP68	Classes de proteção indicadas na ficha; a adequação depende das condições de instalação e aplicação.
Certificado UL Ta	-25...70 °C	Faixa de temperatura indicada para a certificação UL.
Compatibilidade eletromagnética	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Níveis e normas EMC declarados na ficha.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 ciclos	Condição de ensaio informada pelo fabricante.
Resistência a choques	EN 60068-2-27 Ea; 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio informada pelo fabricante.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio informada pelo fabricante.
Resistência a vibrações	EN 60068-2-6 Fc; 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio informada pelo fabricante.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio informada pelo fabricante.

Dados mecânicos
Formato do invólucro	Retangular	Geometria declarada.
Tipo de montagem	Embutida	Montagem declarada na ficha.
Dimensões	27,8 x 10,2 x 16 mm	Dimensões especificadas para o produto.
Furo de fixação	1 furo de fixação	Característica mecânica informada.
Material do invólucro	PPS laranja	Material e cor declarados.
Material da janela dos LEDs	PPSU	Material declarado para a janela dos LEDs.
Torque máximo de aperto	< 0,5 Nm	Limite máximo informado para o aperto.
Peso	44,6 g	Peso informado na ficha técnica.

Dados de confiabilidade e conformidade
MTTF	3044 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil em uma aplicação específica.
Número do arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A071	Identificação de aprovação informada.
Software embarcado incluído	Não	Indicação fornecida na ficha.
NCM	8536.50.90	Classificação informada no cadastro do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha especifica saída de comutação PNP.

Conexões

Elétrica Cabo integrado PUR de 2 m, 3 fios (3 x 0,14 mm²), diâmetro de 2,9 mm. Alimentação de 10...30 V DC; saída PNP normalmente aberta; corrente constante máxima de saída de 100 mA. Consulte o datasheet para a identificação dos condutores antes da ligação.

Processo Não possui conexão de processo informada. É um sensor de proximidade indutivo com invólucro retangular, montagem embutida e um furo de fixação; a compatibilidade mecânica depende do espaço e do método de montagem do equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle alimentada em 10...30 V DC e compatível com sinal PNP normalmente aberto	✓	Corresponde ao tipo de saída e à faixa de alimentação especificados; confirme que a carga respeita o limite de 100 mA.
Detecção de objeto metálico na aplicação, com distância dentro da distância de trabalho de 0...1,6 mm	✓	O produto é indutivo e a distância de trabalho especificada é 0...1,6 mm; o alcance nominal declarado é 2 mm.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha identifica a saída deste modelo como PNP normalmente aberta.
Carga que demanda corrente constante superior a 100 mA diretamente da saída	✗	A corrente constante máxima da saída de comutação DC é 100 mA.
Instalação cujo espaço não comporta o invólucro ou o cabo integrado de 2 m	✗	A adequação mecânica depende das dimensões do sensor (27,8 x 10,2 x 16 mm) e do comprimento/condução do cabo; compare com o desenho dimensional.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IS5001, retangular, embutido, 2 mm, PNP normalmente aberto, 3 fios, cabo PUR de 2 m

Confirme o modelo IS5001, a lógica PNP normalmente aberta, a alimentação DC e a corrente exigida pela entrada ou carga antes da instalação.
Verifique no desenho dimensional se o invólucro de 27,8 x 10,2 x 16 mm e o furo de fixação cabem na posição prevista.
Instale o sensor na configuração embutida indicada e respeite o torque máximo de aperto inferior a 0,5 Nm.
Posicione o alvo dentro da distância de trabalho de 0...1,6 mm e considere o fator de correção correspondente ao material do alvo.
Ligue os três fios conforme a identificação apresentada no datasheet do fabricante; não deduza a pinagem apenas pelo número de fios.
Após energizar dentro da faixa especificada, confira a comutação e o LED amarelo de estado; valide a saída com a entrada conectada e dentro do limite de corrente.

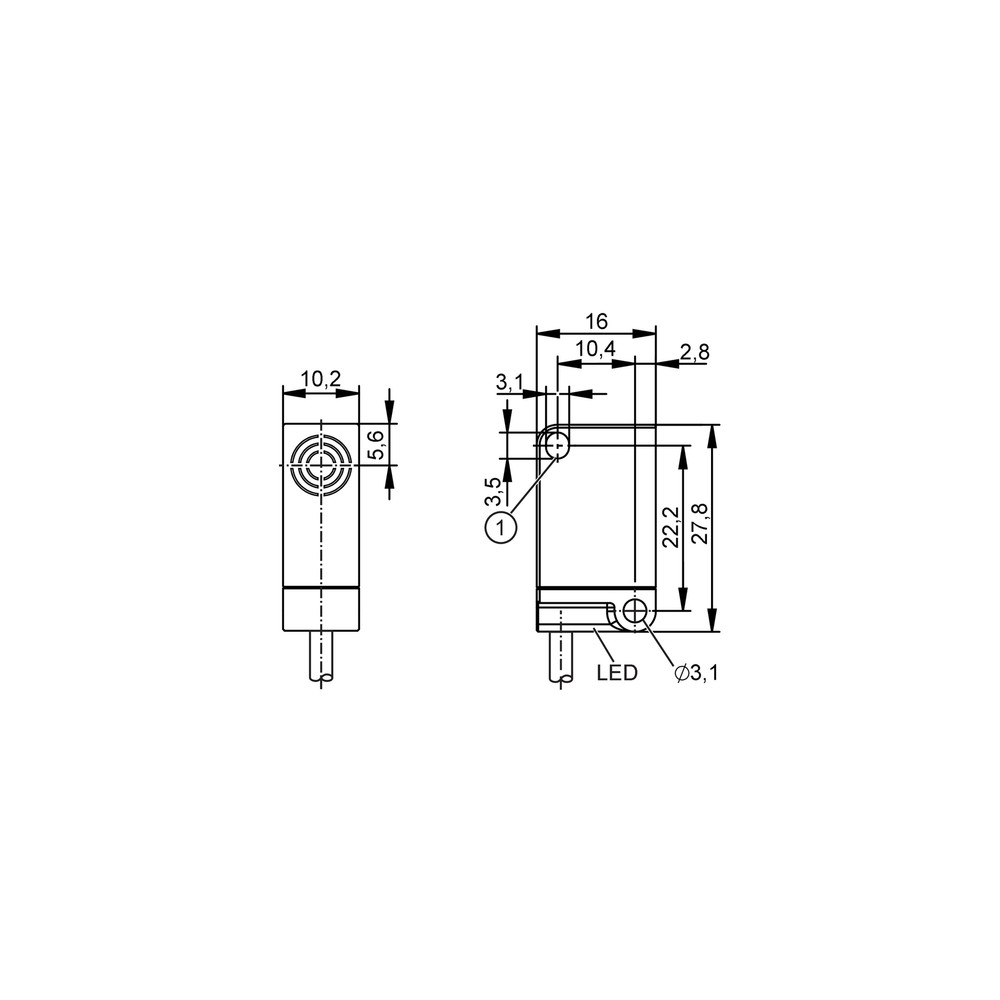

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta dos fios, incompatibilidade entre a entrada e a saída PNP, ou alvo fora da distância efetiva de detecção.	Meça a alimentação nos terminais, confira a identificação dos condutores no datasheet e monitore a saída ao aproximar o alvo dentro da distância de trabalho.
O sensor comuta apenas com alguns materiais ou a distância percebida é menor que a esperada.	O fator de correção do material reduz a distância de detecção em relação à referência de aço.	Identifique o material do alvo e compare o fator de correção da ficha; teste a comutação na distância prevista para esse material.
A saída permanece ativa ou inativa sem corresponder ao estado esperado pelo controlador.	A lógica normalmente aberta PNP do sensor não corresponde à lógica esperada pela entrada, ou a entrada não está configurada para esse tipo de sinal.	Confirme que a entrada aceita PNP e interprete o estado considerando a configuração normalmente aberta; verifique a comutação diretamente e o LED de estado.
A saída ou a alimentação deixa de funcionar após a conexão da carga.	Carga acima do limite de corrente constante de 100 mA, curto-circuito ou inversão de polaridade na ligação.	Desconecte a carga e verifique a corrente prevista, a continuidade por curto e a polaridade da alimentação antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IS5001 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IS5001 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Tem saída PNP normalmente aberta e montagem embutida.

O IS5001 funciona com entrada PNP de CLP?

Sim, desde que a entrada aceite sinal PNP normalmente aberto e a alimentação esteja dentro de 10...30 V DC. Respeite o limite de 100 mA da saída.

O que acompanha o produto?

O cadastro informa uma peça por embalagem e conexão por cabo PUR integrado de 2 m. Não há acessórios adicionais listados.

Posso usar este sensor com uma entrada que exige saída NPN?

Não é a configuração especificada para este modelo: a saída do IS5001 é PNP normalmente aberta. Se a entrada exigir NPN, selecione um sensor cuja ficha declare essa saída.

Serve para detectar objetos a mais de 2 mm?

A ficha declara alcance nominal de 2 mm e distância de trabalho de 0...1,6 mm. Ela não confirma detecção confiável além desses valores.

O sensor não detecta meu alvo; o que verifico antes de trocar?

Confira a distância e o material do alvo, pois a ficha apresenta fatores de correção por material. Verifique também alimentação e posicionamento dentro da distância de trabalho.

O CLP não recebe sinal; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a entrada e a saída PNP normalmente aberta, ou ligação/alimentação incorreta. Confira a faixa de alimentação, a pinagem no datasheet e o estado do LED.

Devo comprar este modelo ou um sensor com maior alcance?

Escolha o IS5001 quando 2 mm de alcance nominal e 0...1,6 mm de distância de trabalho atenderem à aplicação. Para distâncias maiores, procure uma versão cuja ficha declare o alcance necessário.

Como instalar e ajustar a distância do IS5001?

Faça a montagem embutida conforme o desenho, sem exceder o torque máximo indicado, e posicione o alvo dentro de 0...1,6 mm. Consulte o datasheet para a identificação dos fios antes da ligação.

Como confirmar a procedência e os dados técnicos do modelo?

O anúncio identifica o fabricante como IFM e o modelo como IS5001. Consulte a folha de dados oficial vinculada nesta página para conferir especificações e ligações.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos metálicos sem contato mecânico direto.

PNP

Tipo de saída de comutação especificado para o sensor; a entrada conectada deve aceitar sinal PNP.

Normalmente aberta (NA)

Configuração de saída indicada como normalmente aberta na ficha do produto.

Símbolo usado na ficha para a distância real de comutação, especificada como 2 ± 10 %.

Montagem embutida

Configuração de montagem declarada para a instalação do sensor no suporte ou equipamento.
