Sensor Indutivo IFM IQ2010 8mm PNP

Pré-visualizar: IQ2010 IFM - Sensor Indutivo ifm Automação Industrial 8mm PNP NA

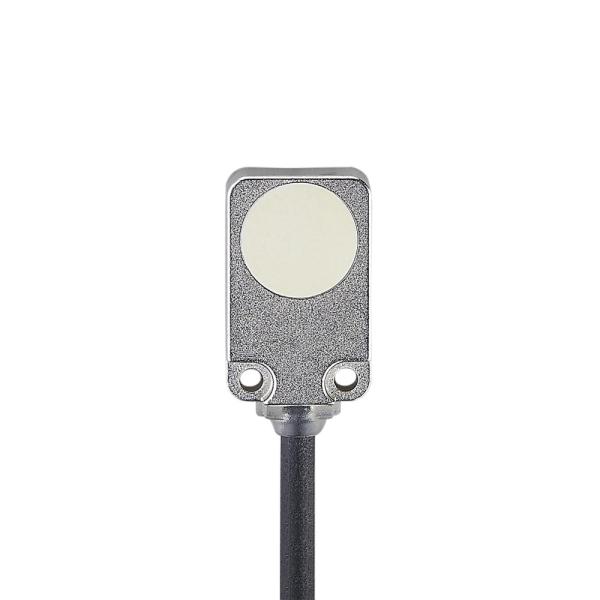

IQ2010 IFM - Sensor Indutivo ifm Automação Industrial 8mm PNP NA

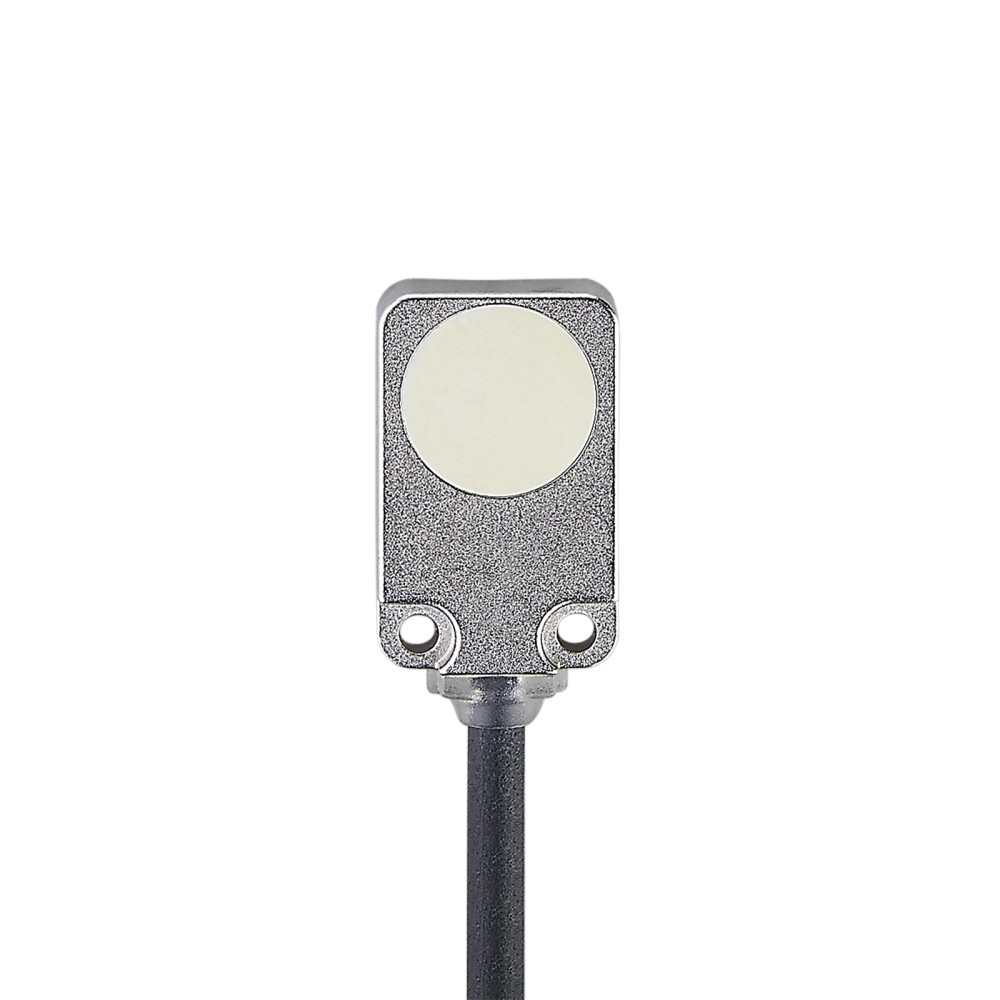

Imagem meramente ilustrativa

R$ 821,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IQ2010
EAN: 4021179322430
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 8...mais

Fechar menu

Saiba mais sobre: "IQ2010 IFM - Sensor Indutivo ifm Automação Industrial 8mm PNP NA"

Destaques do Produto

Alcance de detecção

8 mm

Configuração

PNP, Normalmente Aberto

Tipo de montagem

Embutido

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

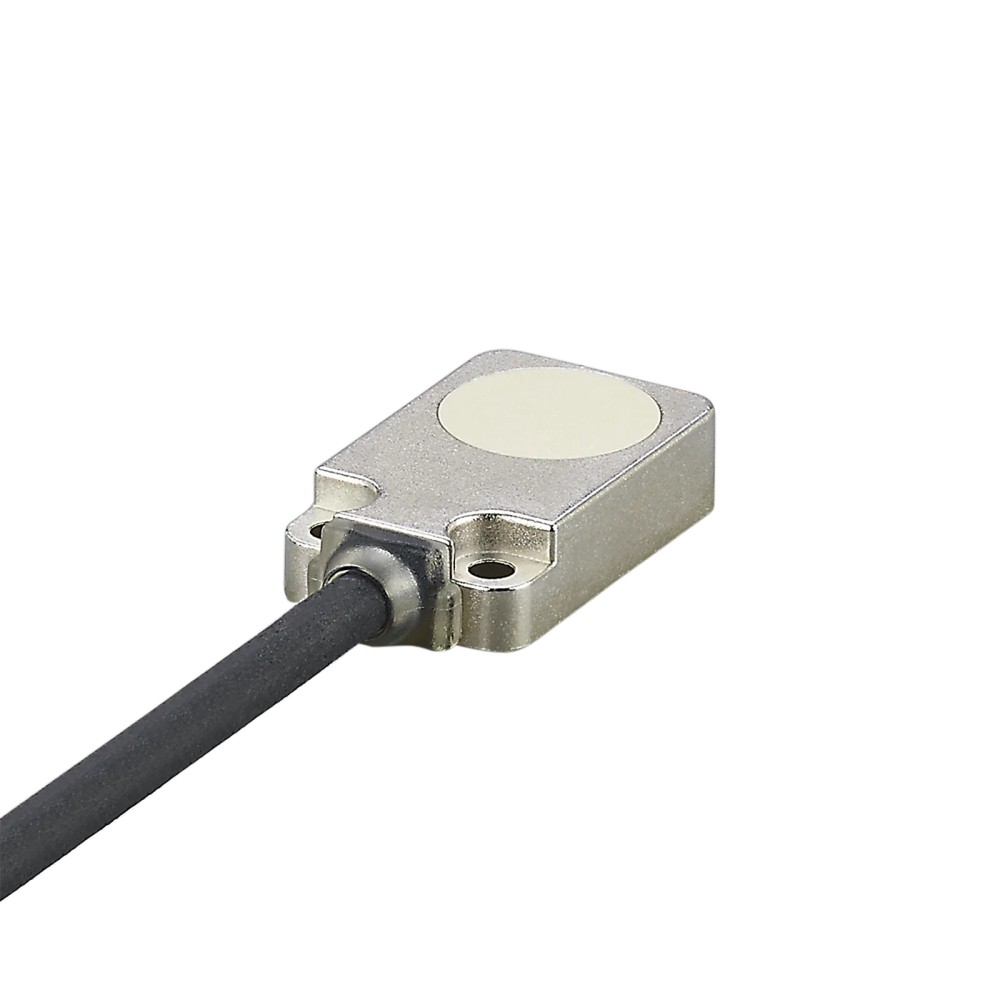

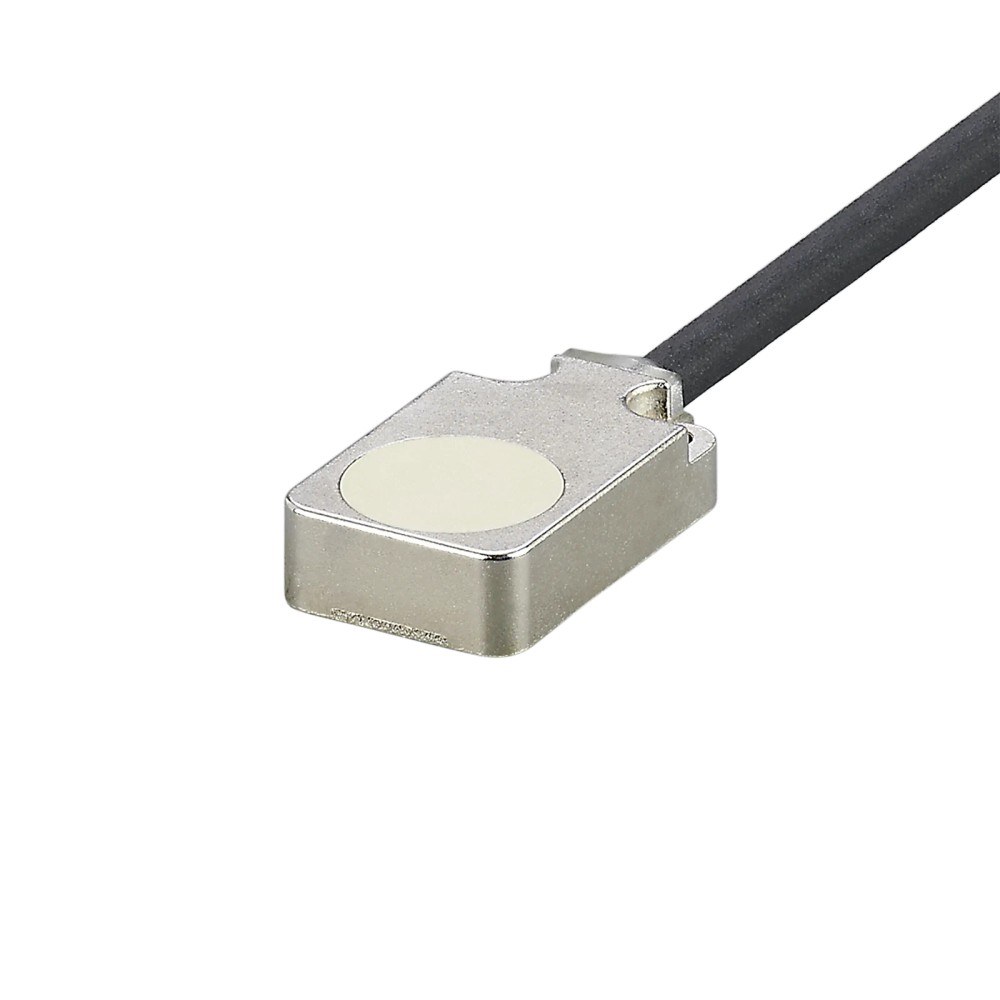

Sobre o Sensor Indutivo IFM IQ2010 - 8mm, PNP, NA, Retangular

O IQ2010 é um sensor indutivo retangular desenvolvido para a detecção precisa de metais em ambientes industriais com restrição de espaço. Com alcance de 8mm e montagem embutida, oferece alta confiabilidade e fator de correção 1 para diversos metais. Operando em faixa de temperatura de -40 a 85°C e com proteção IP68, é ideal para automação robusta.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IQ2010
Alcance	8 mm
Saída	PNP NA
Formato	Retangular
Proteção	IP68
Temperatura	-40 a 85 °C
Freq. Comutação	2000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença ou contagem de peças metálicas em linhas de montagem automotiva.
Aplicações em espaços confinados onde sensores cilíndricos não cabem.
Ambientes com presença de água, óleo ou fluidos de corte, devido ao grau de proteção IP68.
Processos que exigem detecção precisa de diferentes metais ferrosos e não ferrosos sem ajuste de distância (Fator de correção 1).

⚠ Considere outro se precisa de:

Instalação em locais onde o objeto a ser detectado não seja metálico.
Aplicações que exijam uma frequência de comutação superior a 2000 Hz.
Uso em sistemas de controle que exijam saída NPN.
Instalação onde o cabo possa sofrer torção excessiva ou raios de curvatura inferiores a 10 vezes seu diâmetro.

APLICAÇÕES E USO

Linhas de montagem automatizadas para detecção de posição de componentes metálicos.
Aplicações em espaços reduzidos onde o sensor retangular de 8mm de espessura é necessário.
Ambientes industriais com presença constante de umidade ou poeira (proteção IP68).
Monitoramento de ciclo de máquinas que exigem alta frequência de comutação (2000 Hz).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IQ2010 - 8mm, PNP, NA, Retangular, verifique estes pontos:

Quando escolher o IQ2010

Ideal para instalações onde a espessura de 8mm é crítica e a detecção de metais ferrosos e não ferrosos requer uniformidade (Fator de correção 1).

Quando buscar alternativas

Se a aplicação exigir detecção de materiais não metálicos (ex: plásticos) ou se o alcance necessário superar os 8mm nominais, considere outros tipos de sensores como capacitivos ou ópticos.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 DC [V]	Limite de operação da fonte de alimentação
Tipo de corrente	DC	Modo de operação elétrica
Configuração de saída	PNP / Normalmente Aberto	Lógica de comutação
Consumo de corrente	< 20 mA	Valor máximo sem carga
Queda de tensão	2,5 V	Perda máxima sob carga

Precisão e Performance
Alcance de detecção	8 mm	Distância nominal de detecção
Frequência de comutação	2000 Hz	Capacidade de processamento de sinais
Histerese	3...15 % de Sr	Margem de segurança da comutação

Condições Ambientais
Grau de proteção	IP65, IP66, IP67, IP68	Resistência ambiental
Temperatura ambiente	-40...85 °C	Faixa operacional
Resistência a choques	EN 60068-2-27	Padrão de teste mecânico

Dados Mecânicos
Dimensões	20 x 8 x 32 mm	Envelope físico
Montagem	Embutido	Método de instalação
Material	Zinco moldado, LCP, PUR	Composição do invólucro

COMPATIBILIDADE

Comunicação

• Digital discreto

Conexões

Elétrica Cabo PUR, 2m, 3x0,34 mm²

Processo Montagem embutida (superfície plana)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de alvos metálicos (ferro, aço, latão, cobre, alumínio)	✓	O sensor possui Fator de correção 1, garantindo detecção consistente para todos estes metais.
Detecção de materiais não metálicos (madeira, plástico, vidro)	✗	Sensores indutivos operam por correntes parasitas em metais e não reagem a isolantes.
Sistemas de controle de 24V DC	✓	A tensão de operação de 10-30V DC é compatível com padrões industriais de 24V.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IQ2010 - 8mm, PNP, NA, Retangular

Limpe a superfície de montagem para garantir a fixação estável.
Posicione o sensor de modo que a face ativa não sofra colisão mecânica.
Fixe o sensor respeitando as dimensões do desenho técnico.
Conecte os fios: Castanho (V+), Azul (V-), Preto (Saída PNP).
Verifique se o raio de curvatura do cabo não é inferior a 10x o diâmetro (4,9mm).
Energize o sistema e valide o funcionamento através do LED de estado.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED verde de operação não acende.	Falha na fonte de alimentação ou rompimento no cabo de 2 metros.	Verificar a tensão nos terminais de entrada e a continuidade do cabo.
Sensor não comuta na presença do alvo.	Objeto metálico fora da distância real de comutação (8mm).	Medir a distância entre a face do sensor e o objeto, garantindo que esteja dentro do alcance nominal.
Saída não ativa ou o LED amarelo pisca em falha.	Curto-circuito ou sobrecarga na saída da carga.	Desconectar a carga e verificar se o sinal PNP retorna ao estado normal.
Comutação errática ou falsos positivos.	Interferência eletromagnética ou instalação incorreta perto de fontes de ruído.	Garantir aterramento correto e que o cabo não passe próximo a cabos de alta potência.

DOCUMENTAÇÃO TÉCNICA

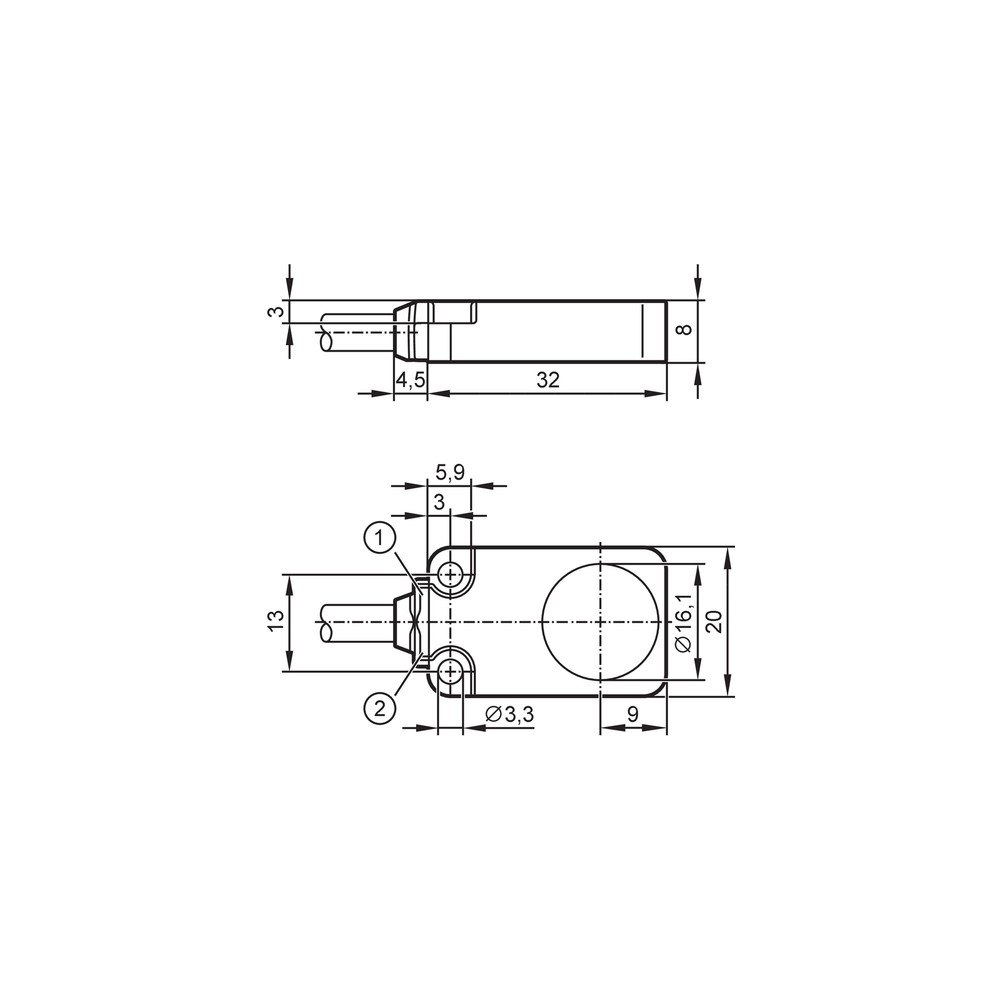

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IQ2010 e qual sua principal função?

O IQ2010 é um sensor indutivo retangular desenvolvido para a detecção sem contato de objetos metálicos em aplicações de automação industrial, especialmente em espaços confinados.

Quais são as características técnicas da conexão e saída deste sensor?

Este modelo possui uma configuração de saída PNP com função normalmente aberto (NA) e utiliza uma conexão elétrica via cabo de 2 metros.

Este sensor é adequado para a detecção de objetos plásticos?

Não, este sensor indutivo opera exclusivamente através da criação de um campo eletromagnético para detectar objetos metálicos. Materiais como plástico, madeira ou vidro não são detectados.

Posso substituir um sensor NPN por este modelo IQ2010?

Não, este sensor é configurado exclusivamente como PNP. Não é compatível com sistemas que requerem comutação NPN para a lógica de entrada.

O que fazer se o LED de status não acender?

Verifique a fonte de alimentação de 10-30V DC e as conexões do cabo. Se a alimentação estiver correta e o LED de operação (verde) estiver apagado, o dispositivo pode ter sofrido uma falha interna.

Por que o sensor não está comutando a saída conforme esperado?

O sintoma de falta de comutação geralmente indica que o objeto está fora da distância de trabalho (Sr de 8mm) ou que houve uma falha de curto-circuito na saída, que pode ser verificada medindo a continuidade do cabo.

Por que escolher o IQ2010 em vez de um sensor cilíndrico comum?

Este modelo se destaca pelo seu formato retangular compacto, fator de correção 1 (distância de detecção igual para diferentes metais) e alta proteção ambiental IP68, sendo superior a sensores cilíndricos padrão em espaços reduzidos.

Este produto vem em um kit ou é uma peça avulsa?

Este é um produto de unidade única, projetado para reposição direta em sistemas que já utilizam a interface retangular de 8mm da IFM.

Quais cuidados devo tomar ao instalar o sensor?

O sensor permite montagem embutida. Ao instalar, garanta que a face ativa não sofra deformações mecânicas e que o raio de flexão do cabo PUR seja respeitado (mín. 10x o diâmetro do cabo) para evitar rompimentos internos.

Qual a procedência e nível de robustez deste componente?

A IFM projeta este sensor para suportar condições industriais severas, com certificação UL e testes de resistência a choques conforme EN 60068-2-27.

GLOSSÁRIO TÉCNICO

PNP

Tipo de transistor de comutação onde a saída é conectada ao polo positivo (V+) quando o sensor é acionado. (Ref.: Dataset atributos)

Montagem Embutida

Instalação onde a face sensível do sensor pode ser montada nivelada com o material metálico circundante sem perder a precisão de detecção. (Ref.: Dataset atributos)

Histerese

A diferença entre o ponto de ativação e o ponto de desativação do sensor, garantindo estabilidade no sinal. (Ref.: Dataset atributos)

Sensor Indutivo

Dispositivo que utiliza campos eletromagnéticos para detectar a aproximação de objetos metálicos sem contato físico. (Ref.: Dataset atributos)

Fator de correção 1

Característica que permite ao sensor detectar diferentes metais (ferro, alumínio, cobre, latão) à mesma distância nominal. (Ref.: Dataset atributos)
