Sensor Indutivo IFM IO5017

Pré-visualizar: IO5017 IFM - Sensor Indutivo IFM Automação Industrial 10mm PNP/NPN IP67

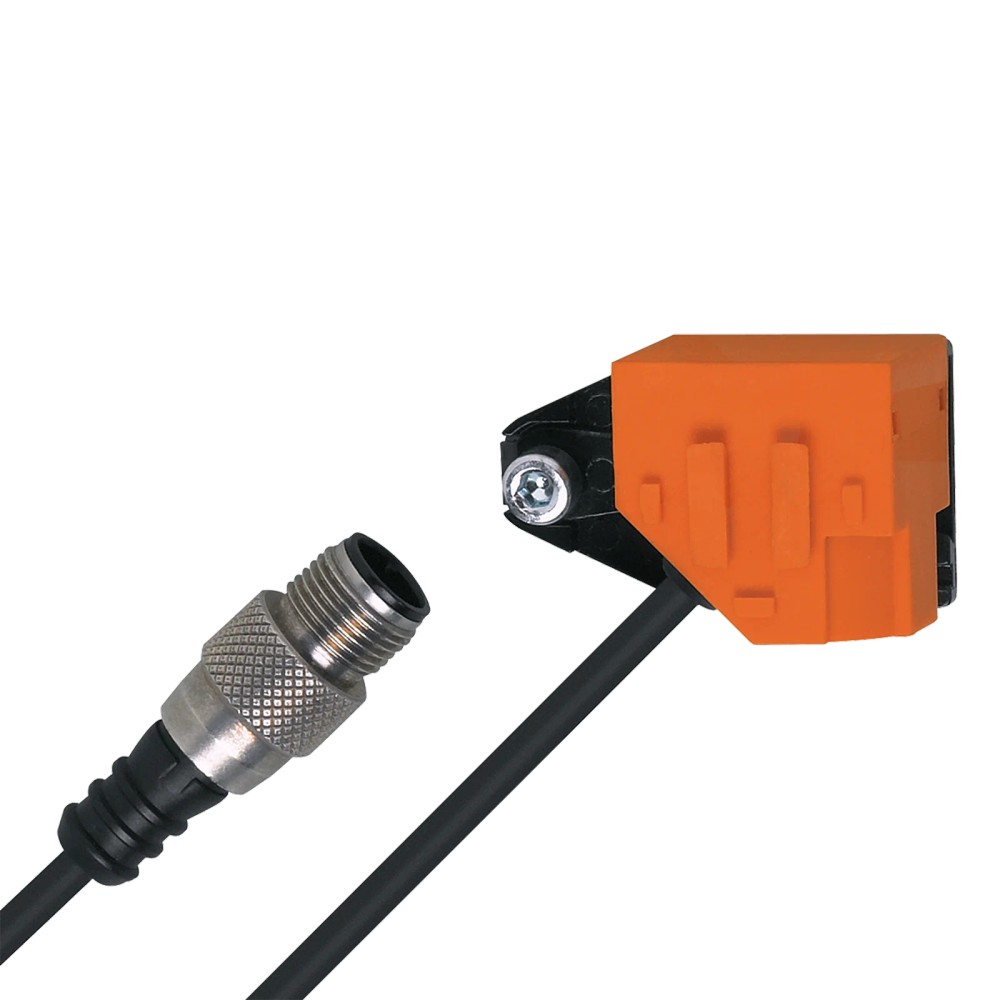

IO5017 IFM - Sensor Indutivo IFM Automação Industrial 10mm PNP/NPN IP67

Imagem meramente ilustrativa

R$ 1.205,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IO5017
EAN: 4021179136778
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "IO5017 IFM - Sensor Indutivo IFM Automação Industrial 10mm PNP/NPN IP67"

Destaques do Produto

Distância de detecção

10 mm

Tipo de montagem

Embutido

Grau de proteção

IP 67

Conexão elétrica

Cabo 0,8m / M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IO5017 IFM - Sensor Indutivo 10mm PNP/NPN IP67

O IO5017 da IFM é um sensor indutivo de proximidade em formato retangular, projetado para automação industrial robusta. Ele oferece uma distância de detecção de 10 mm com montagem embutida e opera sob tensões de 10 a 36 V DC. Sua versatilidade é garantida pela saída PNP/NPN e proteção IP67, ideal para ambientes industriais com presença de refrigerantes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IO5017
Distância de Detecção	10 mm
Saída	PNP/NPN
Proteção	IP 67
Montagem	Embutido
Frequência	250 Hz
Invólucro	Retangular

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial geral para detecção de metais.
Ambientes com presença frequente de fluidos de corte, refrigerantes e óleos.
Sistemas de controle que aceitam entradas PNP ou NPN.
Montagens em painéis ou suportes de máquinas-ferramenta.

⚠ Considere outro se precisa de:

Uso em ambientes com atmosferas explosivas (ATEX) sem invólucro adicional.
Detecção de objetos não metálicos.
Aplicações que exigem certificação de segurança funcional (SIL/PL).
Ambientes com temperaturas operacionais fora da faixa de -25 a 70 °C.

APLICAÇÕES E USO

Detecção de posição em máquinas de ferramentas e dispositivos de usinagem.
Monitoramento de presença em linhas de montagem automatizadas.
Ambientes industriais com exposição constante a óleos e lubrificantes.
Automação de processos que requerem sensores compactos e resistentes.

COMO ESCOLHER

Antes de comprar o IO5017 IFM - Sensor Indutivo 10mm PNP/NPN IP67, verifique estes pontos:

Quando escolher este modelo

Escolha o IO5017 se necessitar de detecção de metais a até 10 mm, com alta resistência a fluidos (IP67) e facilidade de integração em sistemas que exigem versatilidade de saída (PNP/NPN).

Quando buscar alternativas

Busque outros sensores se sua aplicação exigir distâncias de detecção superiores a 10 mm, for necessária montagem não embutida para alvos específicos ou se o invólucro retangular não se ajustar fisicamente ao espaço de montagem disponível.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de montagem	Embutido	Requisito mecânico para instalação em superfícies metálicas.
Alcance de detecção	10 mm	Distância nominal de detecção garantida para aço St37.
Formato de invólucro	Retangular	Geometria do sensor para integração mecânica.

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação suportada pelo sensor.
Saída de comutação	PNP/NPN	Compatibilidade com lógica de controle.
Frequência de comutação	250 Hz	Velocidade máxima de chaveamento.
Proteções	Sobrecarga, curto-circuito, inversão de polaridade	Recursos de segurança elétrica integrados.

Condições Ambientais
Grau de proteção	IP 67	Classificação de estanqueidade contra fluidos.
Temperatura ambiente	-25...70 °C	Limites operacionais de temperatura.

COMPATIBILIDADE

Comunicação

• IO-Link (verificar manual do dispositivo)

• Saída digital PNP

• Saída digital NPN

Conexões

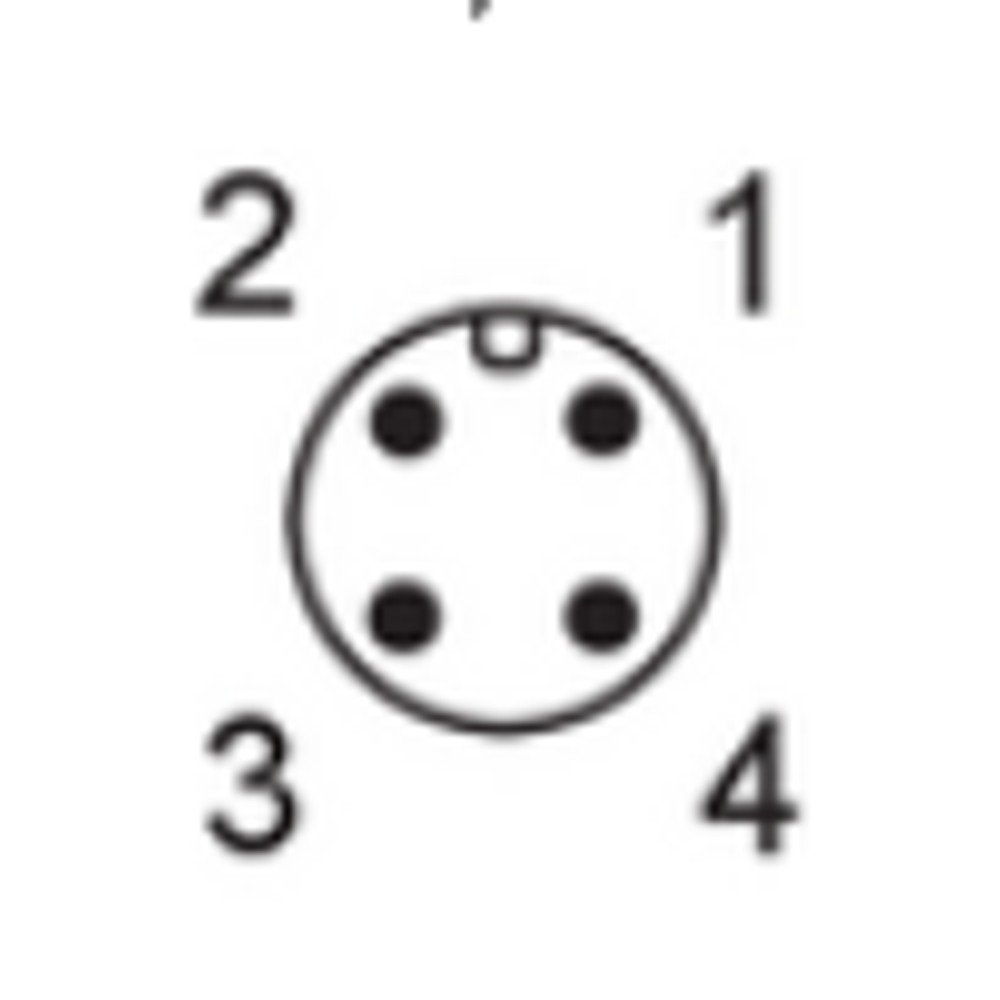

Elétrica 0,8 m PUR-cabo; M12 Conexão (codificação A, 4 contatos)

Processo Montagem embutida, invólucro retangular 26x26x26mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com óleo e refrigerantes	✓	A construção com grau de proteção IP67 e materiais de alta resistência permite operação contínua sob estas condições.
Montagem em superfície metálica não embutida	✗	O sensor é classificado para montagem embutida; montagem em outras condições pode alterar o comportamento da detecção ou o campo magnético.
Detecção de objetos de aço St37	✓	O alcance de 10 mm é otimizado para o padrão de referência industrial de aço St37.

INSTALAÇÃO

Como instalar o IO5017 IFM - Sensor Indutivo 10mm PNP/NPN IP67

Identifique o local de montagem respeitando a zona livre de metal ao redor da face ativa.
Fixe o sensor utilizando o parafuso M4 incluso, respeitando o torque máximo de aperto.
Conecte o conector M12 do sensor ao cabo de extensão seguindo a pinagem do fabricante.
Verifique a tensão de alimentação (10-36V DC) antes de energizar o sensor.
Ajuste o alinhamento do sensor para garantir que o alvo passe dentro da distância de trabalho (0...8,1 mm).
Verifique o status do LED vermelho para confirmar a detecção do objeto.

ACESSÓRIOS

Parafuso cilíndrico (M4 x 12 mm)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não liga ou LED de status permanece apagado.	Tensão de alimentação fora do intervalo (10-36V DC).	Utilize um multímetro para medir a tensão nos pinos de alimentação do conector M12.
LED de status piscando ou sem sinal na saída.	Curto-circuito na carga conectada ou sobrecarga de corrente (>100 mA).	Desconecte a carga e verifique a continuidade do cabo e o consumo de corrente do dispositivo acionado.
O sensor não detecta o alvo corretamente.	Objeto metálico fora da distância nominal ou desalinhado.	Verifique a distância entre a face do sensor e o objeto, garantindo que esteja dentro do alcance nominal de 10 mm.
Sensor não opera corretamente após manutenção.	Inversão da polaridade na instalação do cabo.	Confira o esquema de ligação do cabo e compare com a pinagem do manual do fabricante.

DOCUMENTAÇÃO TÉCNICA

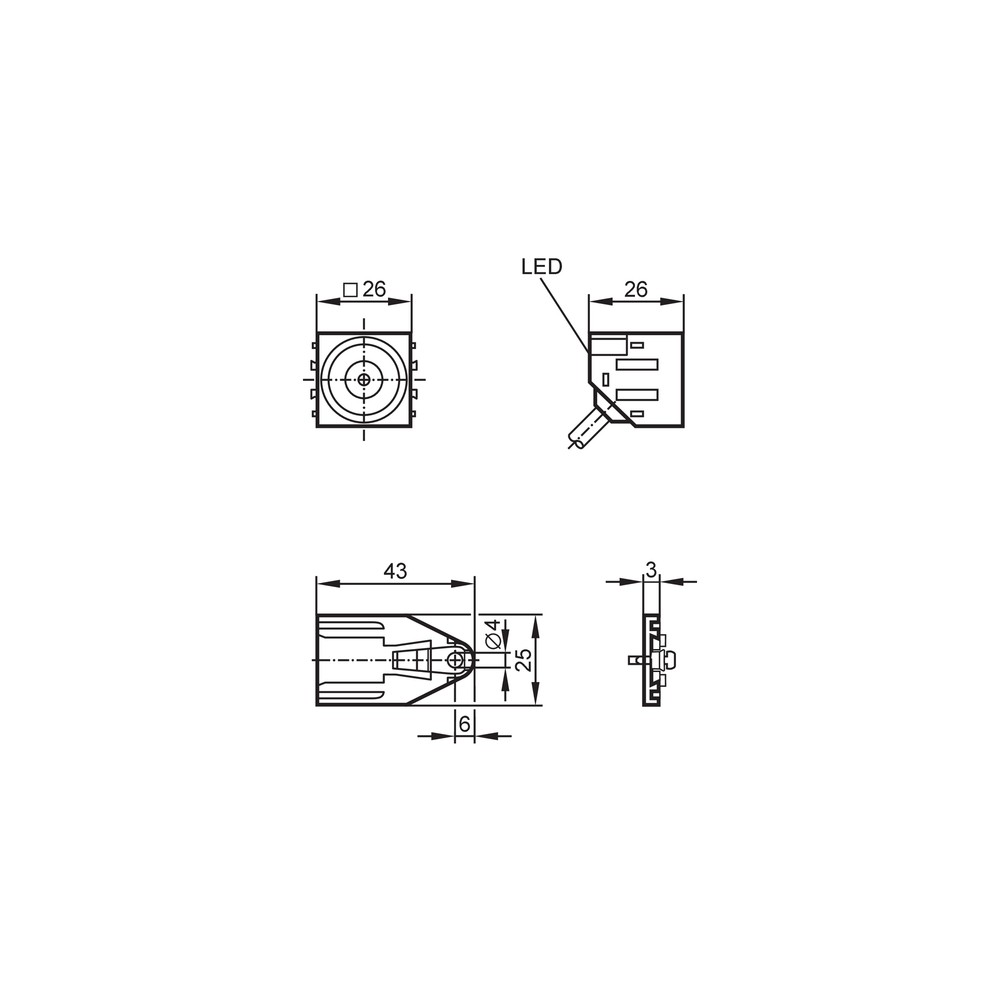

Datasheet Técnico (Português) (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o sensor indutivo IO5017?

Este é um sensor de proximidade indutivo com carcaça retangular, indicado para detecção de presença de metais em aplicações de automação industrial, máquinas-ferramenta e ambientes com presença de fluidos como refrigerantes e lubrificantes.

O que vem na embalagem além do sensor?

O sensor acompanha 1 parafuso cilíndrico (M4 x 12 mm) para montagem mecânica.

Posso usar este sensor para detectar peças de plástico?

Este modelo não é indicado para detecção de materiais não metálicos, como plásticos, madeira ou líquidos sem invólucro metálico.

O IO5017 é um sensor de segurança para proteção de máquinas?

Não, este sensor não é adequado para aplicações de segurança (Safety) de acordo com normas ISO 13849 ou IEC 61508.

O que fazer se o sensor parar de comutar?

O sintoma geralmente é a ausência de sinal de comutação no controlador ou LED de status apagado; verifique primeiro se a alimentação está entre 10 e 36V DC e se o cabo está conectado corretamente.

Por que o LED de status pisca no meu sensor?

Se o LED de status pisca, mas não há sinal na saída, verifique se há um curto-circuito na carga ou sobrecarga na corrente de saída (máx. 100 mA).

Este sensor substitui modelos PNP ou NPN simples?

Este modelo possui saída configurável PNP/NPN (normalmente aberto), tornando-o versátil para diferentes tipos de entradas de PLC, enquanto sensores de saída única fixa exigem hardware específico.

Este modelo é melhor que um sensor cilíndrico de 18 mm?

A escolha depende da distância de detecção necessária; este modelo oferece 10 mm com montagem embutida. Se a aplicação exigir detecção a distâncias maiores ou montagem saliente, consulte outros modelos da linha indutiva.

Quais cuidados na instalação?

A instalação deve ser feita mantendo o sensor embutido na superfície metálica conforme o desenho dimensional, garantindo que o torque de aperto do parafuso M4 não danifique a carcaça de poliamida.

Qual a procedência deste sensor?

O produto é fabricado pela ifm electronic e segue os padrões de qualidade e suporte da marca, sem necessidade de intermediários para suporte técnico especializado.

GLOSSÁRIO TÉCNICO

PNP/NPN

Configuração de saída que permite ao sensor operar tanto com lógica positiva quanto negativa, dependendo da conexão. (Ref.: Saída de comutação)

IP67

Grau de proteção que garante vedação contra poeira e imersão temporária em água (até 1 metro por 30 min). (Ref.: Grau de proteção)

Montagem Embutida

Instalação onde a face ativa do sensor é montada nivelada com o material metálico circundante, sem interferir no campo magnético. (Ref.: Tipo de montagem)

Histerese

A diferença entre o ponto de ativação e o ponto de desativação do sensor (1...15% de Sr). (Ref.: Histerese percentual)

Frequência de comutação

A taxa máxima de operação do sensor, medida em 250 Hz, que define a velocidade de detecção. (Ref.: Frequência de comutação)
