Sensor Indutivo IFM IO5016 - 10mm PNP/NPN M12

Pré-visualizar: IO5016 IFM - Sensor Indutivo IFM Automação Industrial 10mm PNP/NPN M12

IO5016 IFM - Sensor Indutivo IFM Automação Industrial 10mm PNP/NPN M12

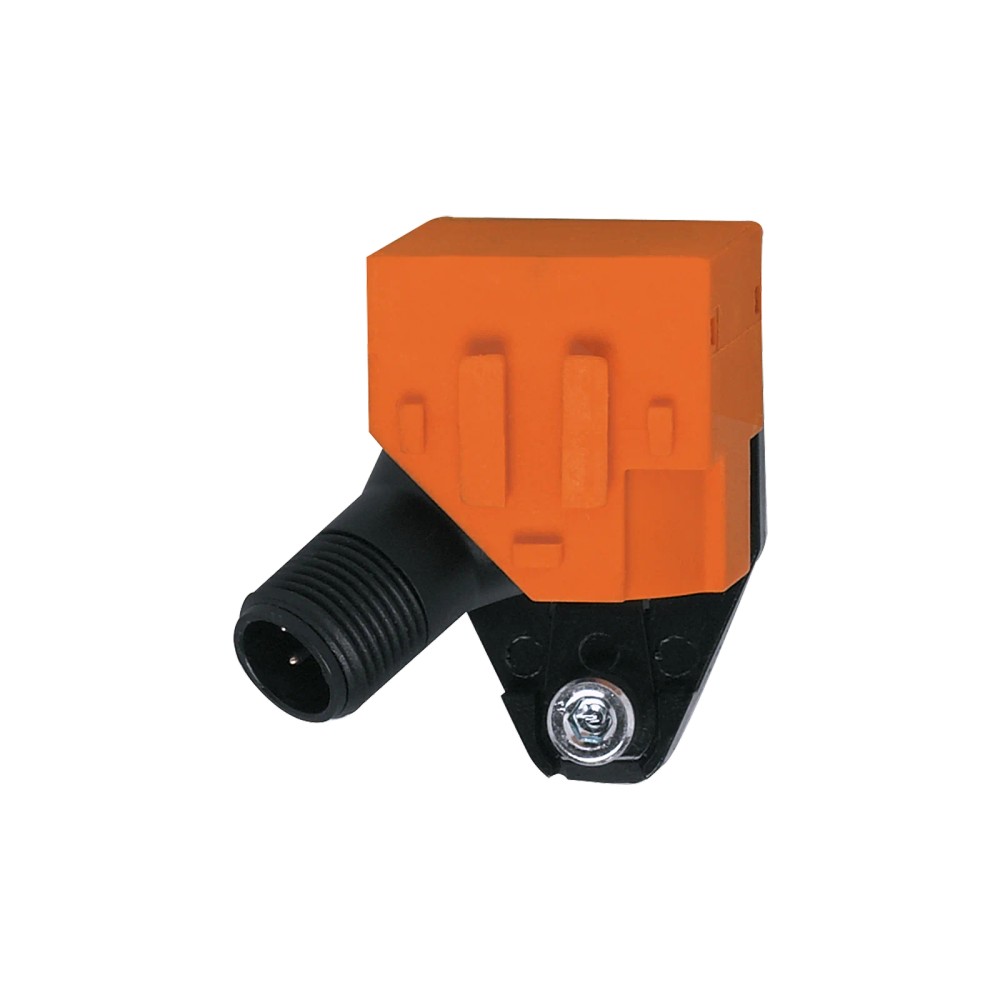

Imagem meramente ilustrativa

R$ 1.024,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IO5016
EAN: 4021179136761
NCM do produto: 85365090

Destaques do Produto Alcance nominal 10 mm...mais

Fechar menu

Saiba mais sobre: "IO5016 IFM - Sensor Indutivo IFM Automação Industrial 10mm PNP/NPN M12"

Destaques do Produto

Alcance nominal

10 mm

Tipo de montagem

Embutido

Saída

PNP/NPN, normalmente aberta

Conexão

M12, codificação A, 4 contatos

Alimentação

10...36 V DC

Ambiente

-25...70 °C; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IO5016, alcance de detecção de 10 mm, saída PNP/NPN, conexão M12

O IFM IO5016 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui alcance nominal de detecção de 10 mm, saída PNP/NPN normalmente aberta e conexão elétrica M12. Opera com alimentação de 10 a 36 V DC e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Alcance nominal de detecção	10 mm; montagem embutida
Saída de comutação	PNP/NPN, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP 67
Frequência de comutação DC	250 Hz
Temperatura ambiente	-25...70 °C
Dimensões	26 x 26 x 43 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, respeitando o alcance de detecção e as condições elétricas especificadas.
Aplicações em máquinas-ferramenta, inclusive em contextos com refrigerantes e lubrificantes, conforme a descrição de aplicação do produto.
Instalações que requerem sensor retangular de montagem embutida, conexão M12 e saída normalmente aberta PNP/NPN.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exige detectar materiais não metálicos: a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.
Não usar se a alimentação disponível estiver fora de 10...36 V DC ou se a temperatura ambiente ultrapassar -25...70 °C.
Não selecionar quando a frequência de comutação necessária exceder 250 Hz ou quando o projeto exigir distância de trabalho superior à especificada para o sensor.

APLICAÇÕES E USO

Aplicação declarada: automação industrial e máquinas-ferramenta, inclusive em contextos com refrigerantes e lubrificantes. Verifique a instalação e as condições reais de exposição considerando o grau IP 67 e a faixa ambiente especificada; a ficha não detalha limites adicionais de exposição a fluidos.
Possibilidade de uso: detecção de posição ou presença de objetos metálicos em uma máquina, desde que o material, a distância de trabalho, a frequência de comutação e a interface elétrica sejam compatíveis. Essa aplicação é uma inferência baseada na função de sensor indutivo e deve ser validada no projeto.
A ficha não declara detecção de materiais não metálicos nem fornece alcance independente para cada material. Os fatores de correção listados variam conforme o material-alvo e devem ser considerados na validação da distância.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IO5016, alcance de detecção de 10 mm, saída PNP/NPN, conexão M12, verifique estes pontos:

Escolha o IO5016 quando

A aplicação requer detecção indutiva de objetos metálicos, montagem embutida, alcance nominal de 10 mm, saída normalmente aberta PNP/NPN, alimentação de 10...36 V DC e conexão M12 de 4 contatos.

Verifique outro sensor quando

O projeto exigir detecção de objetos não metálicos, alcance ou frequência de comutação acima dos valores especificados, outro tipo de saída, alimentação fora da faixa indicada ou operação fora da temperatura ambiente permitida. Compare os requisitos com o datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha do fabricante.
Aplicação	Aplicações industriais e automação industrial; aplicação em máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação declarados na ficha.
Modelo	IO5016	Referência do produto.
Marca	IFM	Fabricante informado no anúncio.
SKU / Part Number	IO5016	Identificação comercial e técnica.
GTIN	4021179136761	Identificador global do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado na ficha.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	II	Classificação declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção informada para a saída.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classe de compatibilidade eletromagnética indicadas na ficha.

Saída de comutação
Configuração de saída	PNP/NPN	Tipos de saída informados no anúncio e na ficha.
Função da saída	Normalmente aberta	Estado funcional da saída declarado.
Corrente constante máxima da saída DC	100 mA	Limite máximo informado para a saída de comutação.
Corrente de saída mínima	2 mA	Valor mínimo especificado para a corrente de saída.
Corrente residual máxima	0,6 mA	Corrente residual máxima informada.
Queda de tensão máxima da saída DC	4,6 V	Valor máximo declarado para a saída de comutação.
Frequência de comutação DC	250 Hz	Frequência especificada para operação em DC.

Detecção e comutação
Alcance de detecção	10 mm	Alcance nominal indicado para montagem embutida.
Distância real de comutação Sr	10 ± 10 % mm	Distância real de comutação e tolerância especificadas.
Distância de trabalho	0...8,1 mm	Faixa de distância de trabalho declarada.
Histerese	1...15 % de Sr	Faixa relativa ao alcance real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para os materiais listados; considerar ao avaliar a distância de detecção.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos; bloqueio rotatório	Tipo e configuração de conexão especificados.
Conexão indicada no anúncio	M12	Descrição resumida da conexão elétrica.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção declarado.

Dados mecânicos
Formato do invólucro	Retangular	Formato especificado para o corpo do sensor.
Dimensões	26 x 26 x 43 mm	Dimensões informadas para o produto.
Material do invólucro	PA	Material identificado na ficha.
Tipo de montagem	Embutido	Montagem declarada para o sensor.
Peso	45,78 g	Peso informado no conjunto de dados do produto.
Material incluído	1 parafuso cilíndrico M4 x 12 mm	Componente indicado como incluído na ficha.

Displays e elementos de operação
Indicação de status	1 x LED vermelho	Indicação visual do status de comutação informada.

Dados de confiabilidade e classificação
MTTF	2577 anos	Valor de MTTF informado na ficha; não representa garantia nem vida útil assegurada.
NCM	8536.50.90	Classificação fiscal informada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de comutação PNP/NPN.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos; alimentação de 10...36 V DC. Saída de comutação PNP/NPN normalmente aberta. Corrente constante máxima da saída: 100 mA.

Processo Não possui conexão de processo de fluido indicada; é um sensor de proximidade com invólucro retangular de 26 x 26 x 43 mm e montagem embutida. A conexão M12 é elétrica, não mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída de comutação PNP ou NPN e carga dentro do limite especificado	✓	A ficha informa saída PNP/NPN normalmente aberta e corrente constante máxima de 100 mA; confirme o tipo de entrada e o circuito de ligação no datasheet.
Sistema com alimentação DC entre 10 e 36 V	✓	A faixa de tensão de operação informada é 10...36 V DC.
Ambiente entre -25 e 70 °C	✓	Essa é a faixa de temperatura ambiente especificada.
Aplicação que requer saída acima de 100 mA	✗	A corrente constante máxima da saída de comutação DC é 100 mA.
Aplicação com frequência de comutação requerida acima de 250 Hz	✗	A frequência de comutação DC especificada é 250 Hz.
Conexão física de processo para tubulação ou fluido	✗	A ficha descreve conexão elétrica M12 e não apresenta conexão de processo; o produto é um sensor indutivo.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IO5016, alcance de detecção de 10 mm, saída PNP/NPN, conexão M12

Confirme no projeto que a alimentação disponível está entre 10 e 36 V DC e que a entrada de controle aceita a saída PNP/NPN escolhida.
Verifique as dimensões do invólucro e a montagem embutida prevista para o sensor, consultando o desenho dimensional do fabricante.
Posicione o sensor em relação ao alvo dentro da distância de trabalho especificada e considere o fator de correção correspondente ao material do alvo.
Instale o sensor sem exceder as condições ambientais declaradas e confira se o arranjo mecânico não impede a detecção pretendida.
Conecte o cabo ou acessório M12 compatível com codificação A e 4 contatos, seguindo a pinagem oficial do datasheet; não deduza a pinagem apenas pelo formato do conector.
Energize o circuito e confirme a comutação e a indicação do LED vermelho durante a aproximação e o afastamento do alvo.

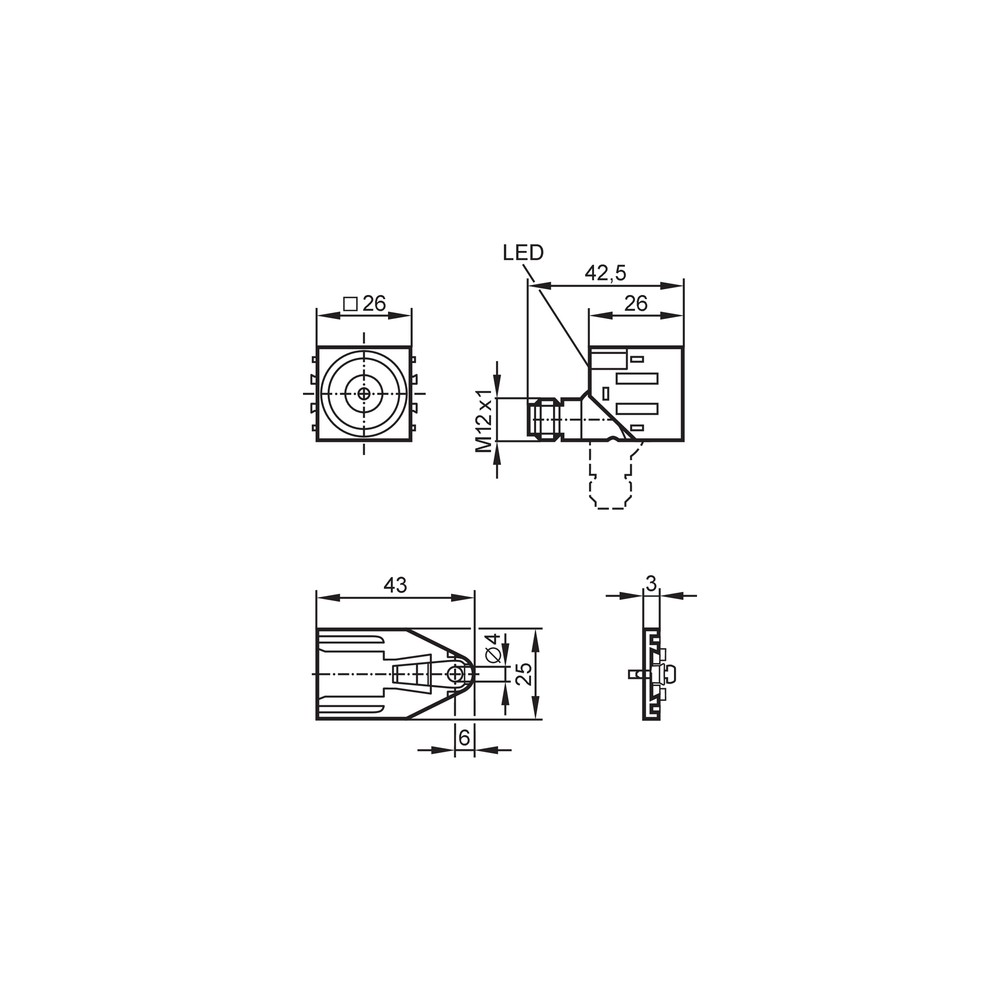

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 parafuso cilíndrico M4 x 12 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, conexão elétrica inadequada ou alvo além da distância efetiva de detecção.	Meça a alimentação no sensor, confira a ligação conforme o datasheet e teste a comutação com um alvo metálico dentro da distância de trabalho; considere o fator de correção do material.
A entrada do controlador permanece inativa apesar de o LED indicar comutação.	Incompatibilidade entre o tipo de saída PNP/NPN selecionado e a entrada do controlador, ou ligação incorreta.	Confirme se a entrada aceita o tipo de saída utilizado e verifique a ligação elétrica pela documentação oficial, sem exceder a corrente máxima especificada.
A detecção ocorre a uma distância menor do que a esperada.	O material do alvo altera a distância de detecção; a ficha apresenta fatores de correção inferiores a 1 para aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo, aplique o fator de correção informado e meça a distância de comutação na instalação real.
A saída apresenta comportamento intermitente ou não confiável.	Condição de instalação fora dos limites ambientais ou problema no circuito conectado, incluindo sobrecarga, curto-circuito ou conexão M12 inadequada.	Confira temperatura ambiente, alimentação, corrente da carga, estado da conexão e sinais de curto-circuito; compare a instalação com as especificações do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IO5016 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM IO5016 e para que serve?

É um sensor indutivo destinado à detecção de objetos metálicos em aplicações industriais e de automação. A ficha cita também máquinas-ferramenta, refrigerantes e lubrificantes como contexto de aplicação.

O IO5016 funciona com entrada PNP ou NPN?

A ficha especifica saída PNP/NPN normalmente aberta. Confirme a configuração e a ligação compatíveis com a entrada do controlador no datasheet do fabricante.

O que acompanha o produto?

A ficha lista 1 parafuso cilíndrico M4 x 12 mm como material incluído. Não declara cabo M12 como item incluído.

Ele detecta plástico, madeira ou outros materiais não metálicos?

A ficha identifica o IO5016 como sensor indutivo e não declara detecção de materiais não metálicos. Para esses alvos, confirme a tecnologia necessária antes de selecionar o sensor.

Posso usar o IO5016 se a alimentação do painel for 24 V DC?

A ficha especifica operação entre 10 e 36 V DC, portanto 24 V DC está dentro dessa faixa. Verifique também a compatibilidade da entrada com a saída PNP/NPN.

O sensor não aciona a entrada do CLP; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação, a ligação da saída e a compatibilidade PNP/NPN da entrada do CLP. Confira também se o alvo está dentro da distância de trabalho e se o LED vermelho indica comutação.

O alcance parece menor ao detectar alumínio ou aço inoxidável; isso indica defeito?

Não necessariamente: a ficha informa fatores de correção de 0,4 para alumínio e 0,7 para aço inoxidável. Compare a distância observada com a distância de referência ajustada pelo fator do material.

Devo comprar o IO5016 ou um sensor com outra tecnologia?

Escolha o IO5016 quando o alvo for metálico e os requisitos de saída, alcance, alimentação e frequência estiverem dentro das especificações. Se o alvo não for metálico ou os requisitos excederem esses limites, avalie outra tecnologia ou modelo com dados compatíveis.

Como conecto o sensor M12 sem danificar a instalação?

Use uma conexão M12 compatível com codificação A e 4 contatos e siga a pinagem do datasheet oficial. Faça a ligação com a alimentação desenergizada e confirme o tipo PNP/NPN exigido pela entrada.

O IO5016 serve para detectar peças metálicas em uma máquina-ferramenta?

A ficha declara aplicação em máquinas-ferramenta. Valide a posição de montagem, o material do alvo, a distância de trabalho e as condições ambientais da instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade cuja ficha classifica o IO5016 para detecção indutiva; a aplicação de detecção de objetos metálicos deve respeitar as condições e distâncias especificadas. (Ref.: Tipo de produto; alcance de detecção)

PNP/NPN

Tipos de saída de comutação que devem corresponder à entrada do dispositivo de controle conectado. (Ref.: Configuração de saída)

Sr — distância real de comutação

Valor de referência da distância de comutação, com tolerância declarada pelo fabricante. (Ref.: Distância real de comutação Sr)

Histerese

Diferença entre os pontos de comutação durante aproximação e afastamento do alvo, expressa como percentual de Sr. (Ref.: Histerese)

IP 67

Grau de proteção indicado para o invólucro do sensor; as condições específicas de ensaio e uso devem ser consultadas na documentação do fabricante. (Ref.: Grau de proteção)
