Sensor Duplo Indutivo IFM IN5416

Pré-visualizar: IN5416 IFM - Sensor Duplo Indutivo IFM para Acionamentos Oscilantes 4mm PNP M12

IN5416 IFM - Sensor Duplo Indutivo IFM para Acionamentos Oscilantes 4mm PNP M12

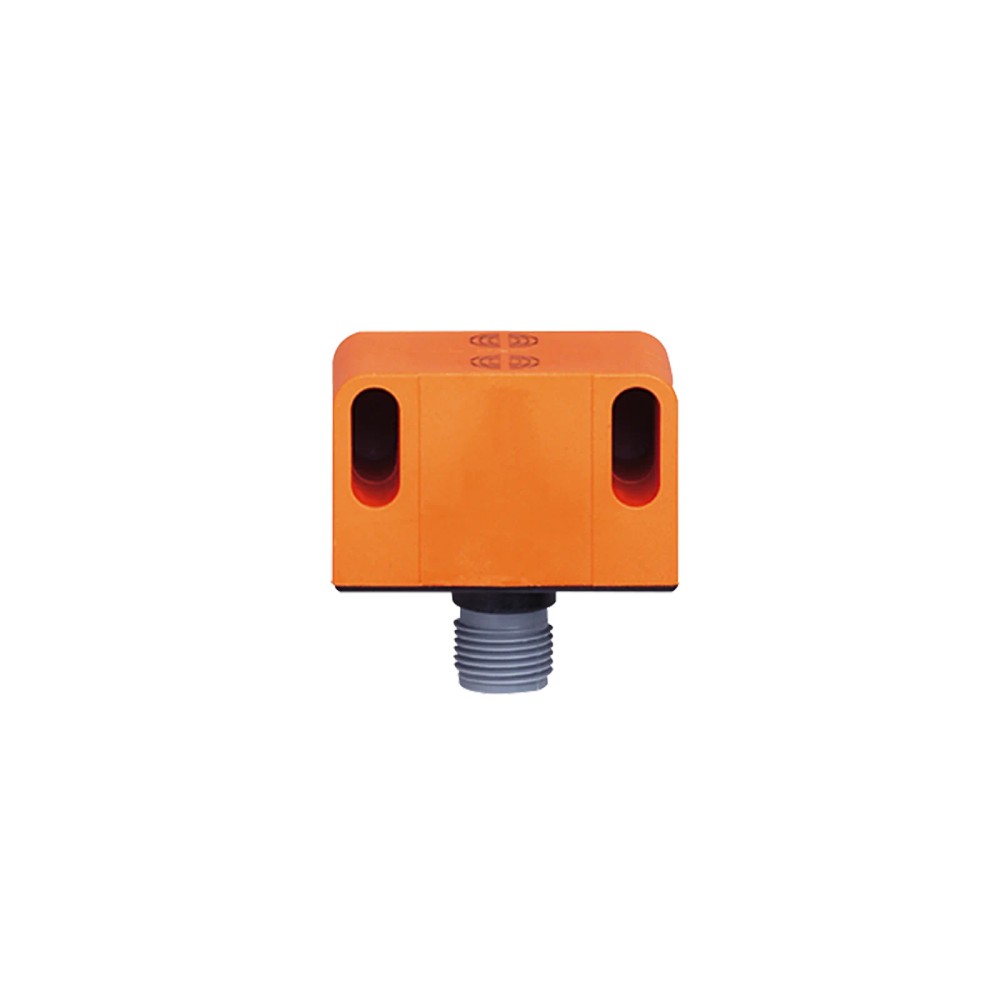

Imagem meramente ilustrativa

R$ 1.681,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5416
EAN: 4021179291828
NCM do produto: 85365090

Destaques do Produto Tipo Indutivo duplo...mais

Fechar menu

Saiba mais sobre: "IN5416 IFM - Sensor Duplo Indutivo IFM para Acionamentos Oscilantes 4mm PNP M12"

Destaques do Produto

Tipo

Indutivo duplo

Aplicação

Acionamentos oscilantes

Saídas

2 x PNP normalmente abertas

Alcance

4 mm; não embutido

Alimentação

10...30 V DC

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Condições de compra informadas pelo canal, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Duplo Indutivo IFM IN5416 para Acionamentos Oscilantes, 4 mm, 2 saídas PNP normalmente abertas, conexão M12

O IFM IN5416 é um sensor duplo indutivo destinado à detecção de posição em acionamentos oscilantes. Possui duas saídas PNP normalmente abertas e alcance de detecção de 4 mm, com montagem não embutida. Opera com alimentação DC de 10 a 30 V e tem conexão M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo e configuração	Sensor indutivo duplo
Aplicação indicada	Acionamentos oscilantes; sensor de posição para atuadores
Alcance de detecção	4 mm; montagem não embutida
Saídas	2 x normalmente aberto, PNP
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 4 contatos dourados
Proteção do invólucro	IP 67
Frequência de comutação DC	1000 Hz
Temperatura ambiente	-25...80 °C
Dimensões	40 x 26 x 26 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em acionamentos oscilantes, conforme a aplicação indicada para o IN5416.
Aplicações que aceitem sensor indutivo duplo, duas saídas PNP normalmente abertas e montagem não embutida.
Instalações com alimentação DC entre 10 e 30 V, conexão M12 compatível e temperatura ambiente dentro da faixa especificada.

⚠ Considere outro se precisa de:

Não selecionar para uma interface que exija saídas NPN, normalmente fechadas ou outro tipo de saída: o IN5416 tem duas saídas PNP normalmente abertas.
Não considerar adequado para montagem embutida: a ficha especifica montagem não embutida.
Não aplicar fora da faixa de alimentação de 10 a 30 V DC ou da temperatura ambiente de -25 a 80 °C.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção de posição em acionamentos oscilantes e atuadores.
Pode ser considerado em sistemas de controle que aceitem duas saídas PNP normalmente abertas e alimentação DC de 10 a 30 V; validar a interface do controlador antes da ligação.
A distância de trabalho informada é de 0...3,24 mm. A adequação depende da geometria e do material do alvo; a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.
A ficha especifica temperatura ambiente de -25 a 80 °C e proteção IP 67. Não extrapole essas condições para requisitos não especificados, como exposição química ou imersão prolongada.

COMO ESCOLHER

Antes de comprar o Sensor Duplo Indutivo IFM IN5416 para Acionamentos Oscilantes, 4 mm, 2 saídas PNP normalmente abertas, conexão M12, verifique estes pontos:

Escolha o IN5416

Quando a aplicação for detecção de posição em acionamento oscilante e o sistema aceitar sensor duplo indutivo, duas saídas PNP normalmente abertas, alimentação de 10 a 30 V DC e montagem não embutida.

Verifique outra configuração

Busque uma versão com outra função de saída se a entrada do controlador exigir NPN ou contatos normalmente fechados. A ficha deste modelo especifica PNP e duas saídas normalmente abertas.

Confirme a interface antes da substituição

Compare a conexão M12, a disposição elétrica exigida pelo equipamento, o espaço de montagem e a distância de detecção da aplicação. A ficha não informa compatibilidade direta com modelos específicos de atuadores ou controladores.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IN5416	Código do produto IFM.
GTIN	4021179291828	Identificador comercial informado na ficha.
Tipo de produto	Sensor duplo indutivo para acionamentos oscilantes	Categoria e aplicação descritas para o produto.
Aplicação	Sensor de posição para atuadores	Uso indicado na ficha.
Norma EMC	EN 60947-5-2	Norma de referência informada para EMC.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente de operação informado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor máximo informado na ficha.
Classe de proteção	II	Classificação elétrica indicada pelo fabricante.
Tensão de isolação classificada	250 V	Valor nominal de isolação informado.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.

Saídas e chaveamento
Quantidade e função das saídas	2 x normalmente aberto	Configuração das saídas informada para o sensor duplo.
Função elétrica	PNP	Tipo de saída; deve corresponder à interface elétrica do controle.
Frequência de comutação DC	1000 Hz	Frequência de comutação especificada para DC.
Corrente constante máxima da saída de comutação DC	200 mA	Limite máximo contínuo informado para a saída.
Corrente máxima de pico da saída de comutação	250 mA	Limite máximo de pico informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo indicado para a saída em DC.
Corrente residual máxima	0,5 mA	Valor máximo informado para a saída desligada.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal informado.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância especificados na ficha.
Distância de trabalho	0...3,24 mm	Faixa de trabalho informada para a detecção.
Histerese	1...15 % de Sr	Faixa expressa como percentual da distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados por material; considerar ao avaliar a detecção do alvo.

Conexão elétrica
Conexão	M12	Tipo de conexão informado no anúncio.
Conector detalhado	1 x M12; codificação A; 4 contatos dourados	Detalhe de conexão indicado na ficha do fabricante.
Número de fios	3 fios	Informação do anúncio; conferir o esquema de ligação do datasheet para a instalação.
Contatos	Banhados a ouro	Característica especial informada para os contatos.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau de proteção do invólucro informado; não substitui a verificação das condições de instalação.

Dados mecânicos
Formato do invólucro	Retangular	Formato construtivo informado.
Dimensões	40 x 26 x 26 mm	Dimensões totais informadas.
Montagem	Não embutido	Condição de montagem especificada.
Material do invólucro	PBT	Material informado para o invólucro.
Material da tampa	PC	Material informado para a tampa.
Torque máximo de aperto da porca	0,6...1,5 Nm	Faixa indicada para o aperto da porca.
Peso	40 g	Massa informada para o produto.

Displays e elementos de operação
Indicação de status	2 x LED amarelo	Indicação visual do status de chaveamento.

COMPATIBILIDADE

Comunicação

• Sensor de chaveamento discreto com duas saídas PNP normalmente abertas; a ficha não especifica protocolo de comunicação.

Conexões

Elétrica Conexão M12, codificação A, com 4 contatos dourados. A ficha também informa alimentação de 10 a 30 V DC e saída PNP; confirme a atribuição dos pinos no datasheet antes da ligação. O anúncio informa 3 fios.

Processo Não se aplica: é um sensor de posição indutivo para acionamentos oscilantes, sem conexão de processo de fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com duas saídas PNP normalmente abertas	✓	A função elétrica informada é PNP e a ficha especifica duas saídas normalmente abertas; a tensão de operação é de 10 a 30 V DC.
Entrada que exige sinal NPN ou saída normalmente fechada	✗	A ficha do IN5416 especifica saídas PNP normalmente abertas, não NPN nem normalmente fechadas.
Aplicação que requer instalação embutida	✗	A montagem indicada para o sensor é não embutida.
Acionamento oscilante com detecção de posição e montagem compatível	✓	Acionamentos oscilantes e detecção de posição para atuadores são aplicações informadas para este sensor; confirme os requisitos mecânicos e elétricos do conjunto.
Sistema que exige protocolo de comunicação digital especificado	✗	A ficha apresenta saídas de chaveamento PNP, mas não informa protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor Duplo Indutivo IFM IN5416 para Acionamentos Oscilantes, 4 mm, 2 saídas PNP normalmente abertas, conexão M12

Confirme que o modelo IN5416, a detecção indutiva dupla e as duas saídas PNP normalmente abertas correspondem aos requisitos do circuito.
Verifique no desenho dimensional se o invólucro retangular de 40 x 26 x 26 mm cabe na posição de montagem prevista.
Posicione o sensor conforme a condição de montagem não embutida e respeite a distância de trabalho informada para a aplicação.
Considere o material do alvo e os fatores de correção indicados na ficha ao avaliar a distância de detecção.
Conecte a alimentação DC dentro da faixa de 10 a 30 V e confirme a atribuição dos pinos no datasheet antes de energizar.
Após a ligação, valide o chaveamento de cada saída e observe os dois LEDs amarelos de indicação de status.

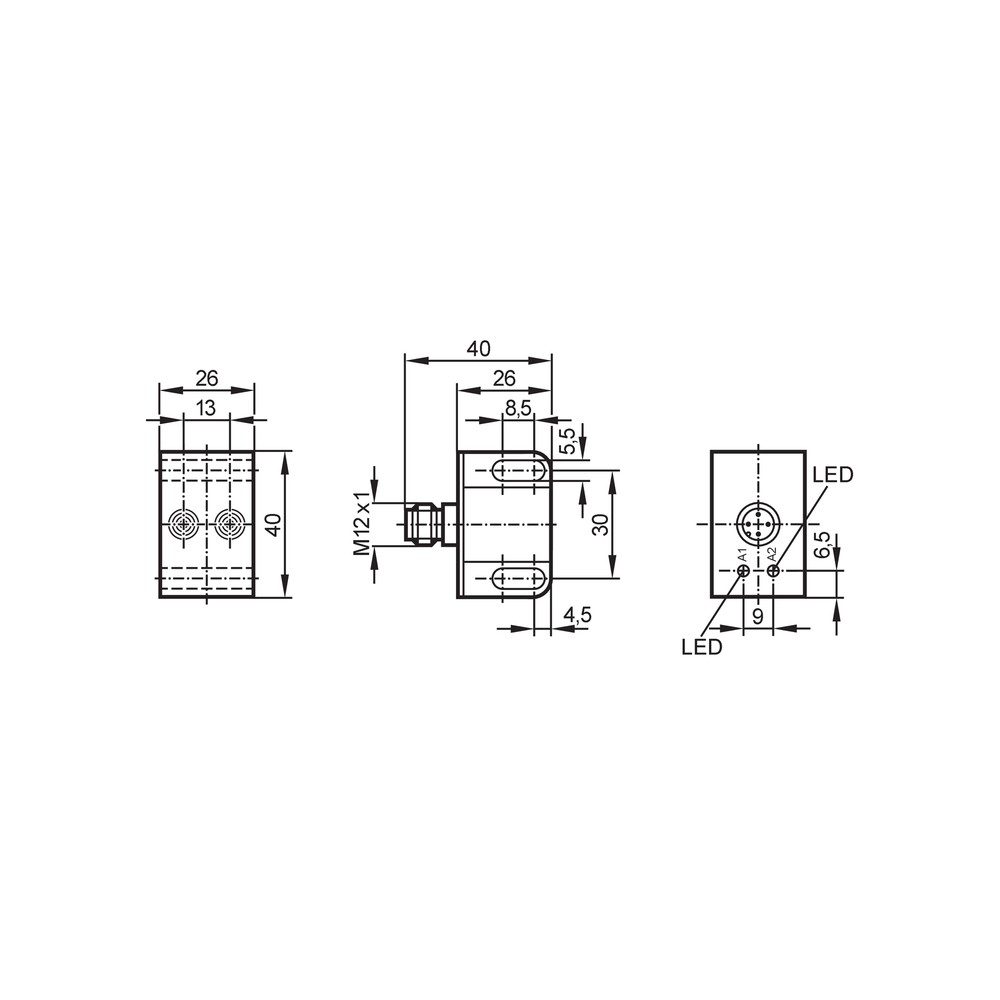

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Uma ou ambas as saídas não mudam de estado durante o movimento do acionamento.	Distância ou posição do alvo fora da faixa de trabalho, ou material do alvo com fator de correção diferente do aço.	Verifique o posicionamento e a distância entre sensor e alvo; compare o material do alvo com os fatores de correção da ficha.
A entrada do controlador permanece desligada mesmo com o sensor alimentado.	Tipo de entrada incompatível com a saída PNP ou ligação elétrica incorreta.	Confirme que a entrada aceita PNP e revise o esquema de ligação e a atribuição dos pinos no datasheet.
O estado do sensor não é estável durante o movimento do atuador.	Alvo operando próximo do limite da distância de trabalho ou variação de posicionamento em relação ao ponto de comutação.	Meça a posição do alvo ao longo do movimento e compare-a com a distância de trabalho e a variação do ponto de comutação informadas.
O sensor deixa de operar após a instalação ou apresenta falha intermitente.	Alimentação fora da faixa especificada, ligação incorreta ou condição ambiental fora dos limites da ficha.	Meça a alimentação nos terminais, confira a ligação conforme o datasheet e verifique a temperatura ambiente e as condições de instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IN5416 (Datasheet) Desenho em escala IFM IN5416 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IN5416 e para que tipo de acionamento ele serve?

É um sensor duplo indutivo para detecção de posição em acionamentos oscilantes. A ficha também descreve sua aplicação como sensor de posição para atuadores.

Quais sinais elétricos e alimentação ele usa?

O IN5416 tem duas saídas PNP normalmente abertas e opera com alimentação de 10 a 30 V DC. A conexão indicada é M12.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não informa acessórios inclusos, então não é possível confirmar cabo ou itens adicionais. Confira o conteúdo da embalagem com o fornecedor.

Ele serve se meu controlador exige saída NPN?

Não, conforme a especificação disponível: este modelo tem saídas PNP normalmente abertas. Para uma entrada NPN, selecione uma versão cuja ficha declare esse tipo de saída.

Posso instalar esse sensor embutido?

Não é a montagem indicada para o IN5416; a ficha especifica montagem não embutida. Verifique o espaço e a configuração mecânica antes de substituir outro modelo.

O LED acende, mas o controlador não reconhece o sinal. O que verifico?

Confira se a entrada do controlador aceita PNP e se a ligação corresponde ao esquema do fabricante. O indicador de status não confirma, por si só, a compatibilidade da entrada.

Uma saída não comuta: preciso trocar o sensor?

Antes da troca, verifique a distância e o alinhamento do alvo, seu material e a ligação elétrica. Compare a posição de trabalho com os limites informados na ficha e teste cada saída.

Devo comprar este sensor ou uma versão com outro tipo de saída?

Escolha o IN5416 quando o controle exigir duas saídas PNP normalmente abertas. Se o circuito exigir NPN ou contatos normalmente fechados, procure uma versão cuja ficha indique essa configuração.

Como faço a instalação elétrica sem errar os pinos?

Use o esquema de ligação do datasheet para identificar os pinos antes de energizar. Confirme também a alimentação DC dentro da faixa especificada e valide separadamente o chaveamento das duas saídas.

Posso comprar uma unidade avulsa ou preciso de um kit?

A informação do canal indica compra a partir de uma unidade. A ficha técnica não especifica um kit de acessórios; confirme o conteúdo efetivamente fornecido antes da instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste produto, a ficha o destina à detecção de posição em acionamentos oscilantes.

PNP

Tipo de saída eletrônica especificado para o sensor; a entrada do controlador deve ser compatível com esse tipo de sinal.

Normalmente aberto

Configuração de saída indicada como normalmente aberta; o produto possui duas saídas com essa função.

Montagem não embutida

Condição de montagem declarada para o sensor e que deve ser considerada no posicionamento mecânico.

Grau de proteção IP

Classificação de proteção do invólucro informada na ficha; não substitui a verificação das condições reais de instalação.
