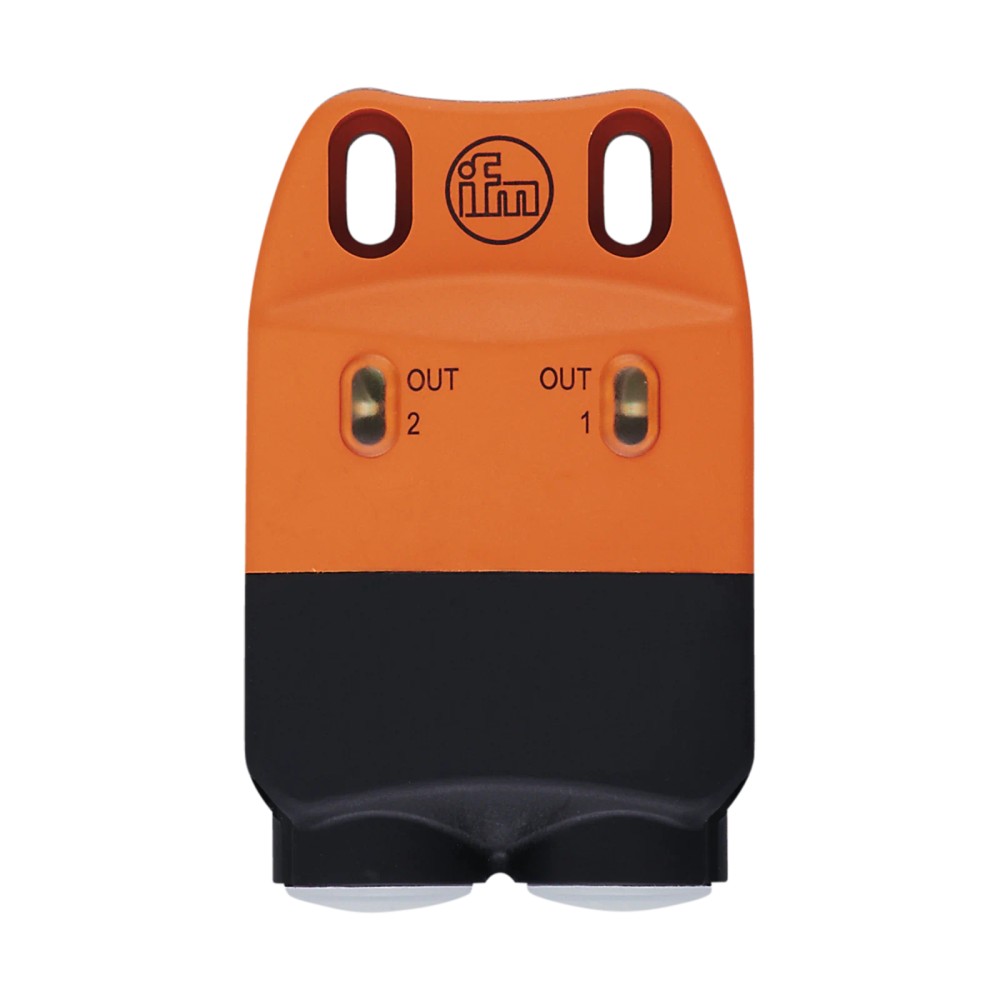

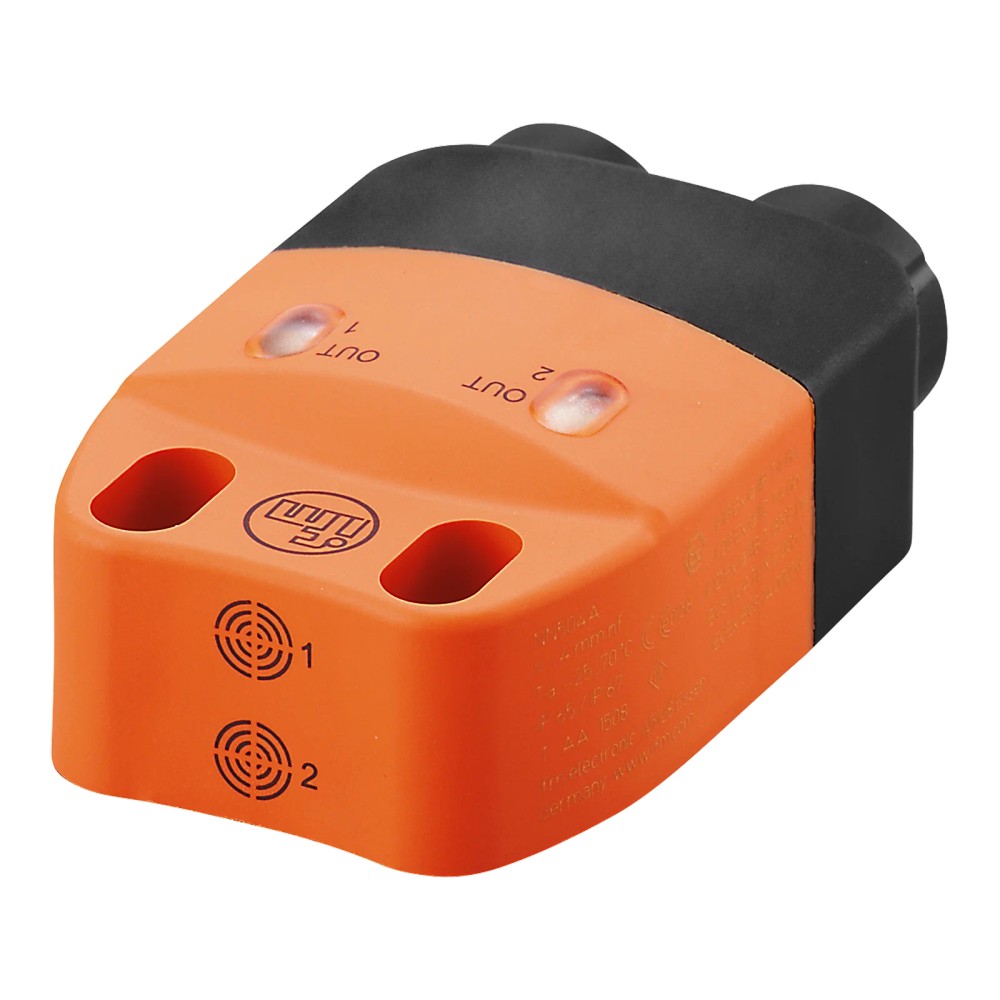

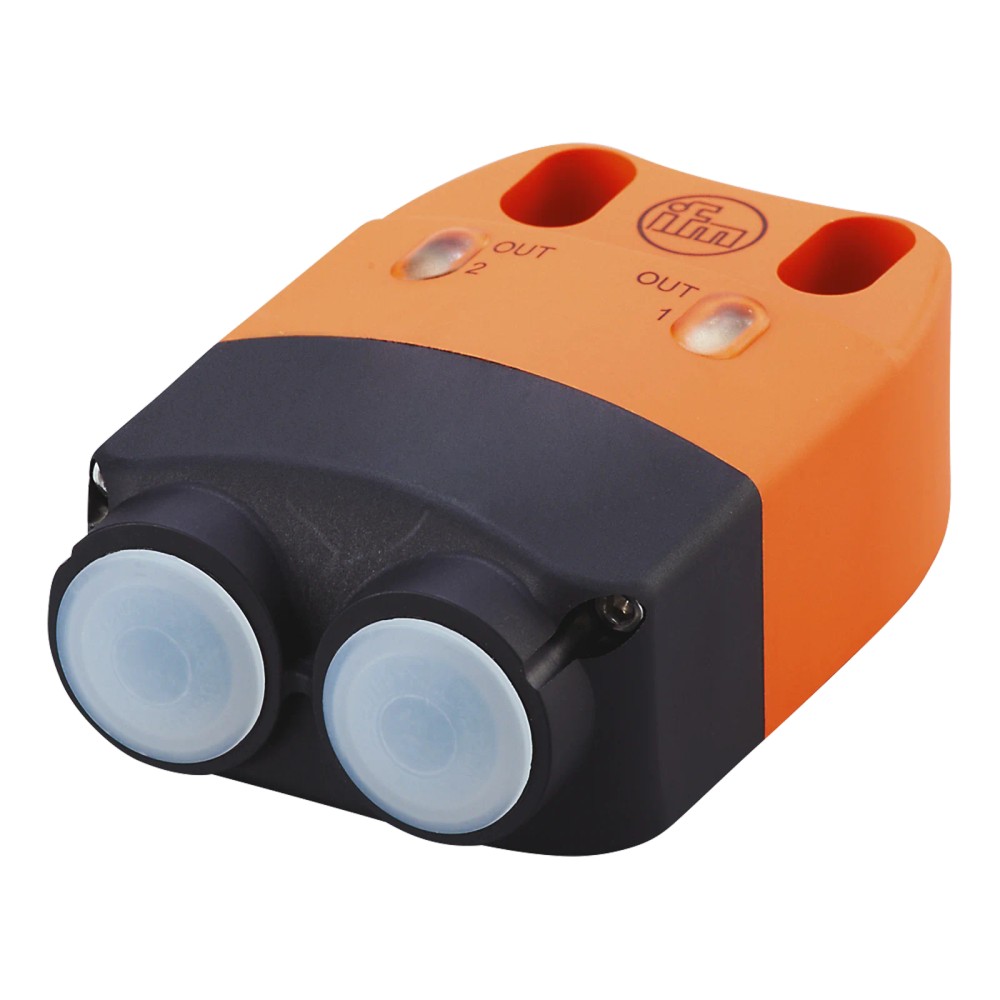

Sensor Indutivo IFM IN5409 - Alta Precisão 4mm PNP

Pré-visualizar: IN5409 IFM - Sensor Indutivo IFM Detecção industrial 4mm PNP 2NA IP67

IN5409 IFM - Sensor Indutivo IFM Detecção industrial 4mm PNP 2NA IP67

Imagem meramente ilustrativa

R$ 1.550,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5409
EAN: 4021179254854
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IN5409 IFM - Sensor Indutivo IFM Detecção industrial 4mm PNP 2NA IP67"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

4 mm, não embutido

Saída elétrica

PNP, 2 x normalmente aberto

Alimentação

Corrente contínua (DC)

Conexão

Faixa do terminal na câmara do terminal

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

O anúncio informa venda pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

O anúncio informa faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

O anúncio informa gestão de estoque e entrega pela IFM, conforme disponibilidade.

Compra simplificada

O anúncio informa compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IN5409, 4 mm, PNP, 2 saídas normalmente abertas, IP67

O IFM IN5409 é um sensor indutivo para detecção de objetos em aplicações industriais. Possui alcance de detecção de 4 mm não embutido, saída PNP com duas saídas normalmente abertas e alimentação em corrente contínua. A conexão é feita por faixa do terminal na câmara do terminal, e o invólucro tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	4 mm, não embutido
Saída	PNP; 2 x normalmente aberto
Tipo de corrente	DC
Número de fios	3
Conexão	Faixa do terminal na câmara do terminal
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	500 Hz
Dimensões	33 x 60 x 92 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos em sistemas industriais, quando o alcance de 4 mm não embutido atende à aplicação.
Circuitos de corrente contínua que aceitem saída PNP e duas saídas normalmente abertas.
Instalações cuja temperatura ambiente esteja entre -25 e 80 °C e que exijam grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance de detecção superior a 4 mm, conforme a especificação disponível.
Circuitos que não sejam compatíveis com saída PNP ou que exijam uma configuração de saída diferente de duas saídas normalmente abertas.
Aplicações fora da faixa de temperatura ambiente especificada. Para outras exigências elétricas ou mecânicas, consulte o datasheet antes da seleção.

APLICAÇÕES E USO

Detecção de objetos em instalações industriais por princípio indutivo, quando o alcance de 4 mm não embutido atende à necessidade. A aplicação é uma possibilidade baseada no tipo de produto; a ficha não especifica materiais-alvo, distância de montagem ou máquina específica.
Uso em circuito DC com entrada compatível com saída PNP e duas saídas normalmente abertas. Verifique a tensão e os parâmetros elétricos completos no datasheet, pois não constam nos dados resumidos disponíveis.
Instalações em que a temperatura ambiente permaneça dentro da faixa especificada e em que o grau de proteção indicado seja adequado às condições reais de montagem. IP67 não substitui a validação das condições de instalação pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IN5409, 4 mm, PNP, 2 saídas normalmente abertas, IP67, verifique estes pontos:

Escolha o IN5409 quando

A aplicação requerer detecção indutiva com alcance de 4 mm não embutido, saída PNP com duas saídas normalmente abertas, operação em DC e conexão por faixa do terminal na câmara do terminal.

Considere outra especificação quando

A aplicação exigir alcance, tipo de saída, quantidade de fios, conexão ou condições ambientais diferentes das informadas para este modelo. Compare os requisitos do circuito e consulte o datasheet oficial antes de substituir ou especificar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Marca	IFM	Fabricante informado na ficha.
Modelo / código do fabricante	IN5409	Identificação do sensor; também corresponde ao SKU e part number.
GTIN	4021179254854	Identificador comercial informado no anúncio.
Tipo de produto	Sensor indutivo	Categoria funcional informada na ficha.

Detecção
Alcance de detecção	4 mm, não embutido	Alcance indicado para a detecção; instalação não embutida conforme a ficha.

Dados elétricos e saídas
Tipo de corrente	DC	Tipo de corrente informado; a tensão de alimentação não consta nos dados disponíveis.
Tipo de saída	PNP	Tipo de saída elétrica indicado na ficha.
Configuração das saídas	2 x normalmente aberto	Configuração de saída informada no anúncio.
Número de fios	3 fios	Quantidade indicada na ficha; consulte o datasheet para atribuição dos terminais.
Frequência de comutação	500 Hz	Frequência informada para a comutação; consulte o datasheet para condições de medição.

Conexão
Conexão elétrica	Faixa do terminal na câmara do terminal	Tipo de conexão indicado na ficha; não representa uma conexão de processo.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado na ficha; observe as condições de instalação e uso estabelecidas pelo fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos
Dimensões	33 x 60 x 92 mm	Dimensões informadas na ficha; consulte o desenho dimensional para referência de montagem.
Peso	162,65 g	Peso informado nos dados do produto.

Identificação comercial e classificação
SKU	IN5409	Código do produto no anúncio.
Part number	IN5409	Código de peça informado.
NCM	8536.50.90	Classificação fiscal informada no contexto do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha do produto.

Conexões

Elétrica Sensor DC, 3 fios, com saída PNP e 2 saídas normalmente abertas. A conexão é por faixa do terminal na câmara do terminal. Verifique no datasheet a atribuição dos terminais e os requisitos elétricos do circuito antes da ligação; tensão e corrente admissíveis não estão informadas nos dados disponíveis.

Processo Não há conexão de processo informada. A ficha descreve uma conexão elétrica por faixa do terminal na câmara do terminal; dimensões mecânicas: 33 x 60 x 92 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito DC que aceite saída PNP e duas saídas normalmente abertas	✓	A ficha especifica corrente DC, saída PNP e configuração 2 x normalmente aberto. Confirme os parâmetros elétricos detalhados no datasheet.
Aplicação que exige conexão por faixa do terminal na câmara do terminal	✓	Esse tipo de conexão está indicado na ficha do produto.
Aplicação que exige um protocolo de comunicação específico	✗	A ficha não informa protocolo de comunicação para este sensor.
Aplicação que exige alcance acima de 4 mm	✗	O alcance indicado é 4 mm não embutido; não há outro alcance informado para este modelo.
Ambiente com temperatura fora de -25...80 °C	✗	A faixa de temperatura ambiente informada é de -25...80 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IN5409, 4 mm, PNP, 2 saídas normalmente abertas, IP67

Confirme o código IN5409 e compare o tipo de saída, alcance e conexão com os requisitos da aplicação.
Consulte o datasheet e o desenho dimensional para verificar a instalação e a disposição física antes de fixar o sensor.
Instale o sensor conforme a condição não embutida indicada; valide o posicionamento e a distância efetiva de detecção na aplicação.
Desenergize o circuito antes de realizar a ligação elétrica.
Faça a conexão dos 3 fios conforme a atribuição indicada no datasheet do fabricante; não deduza cores ou terminais a partir apenas desta ficha resumida.
Após a ligação, energize o circuito e verifique a comutação das saídas com o alvo e as condições reais de operação.

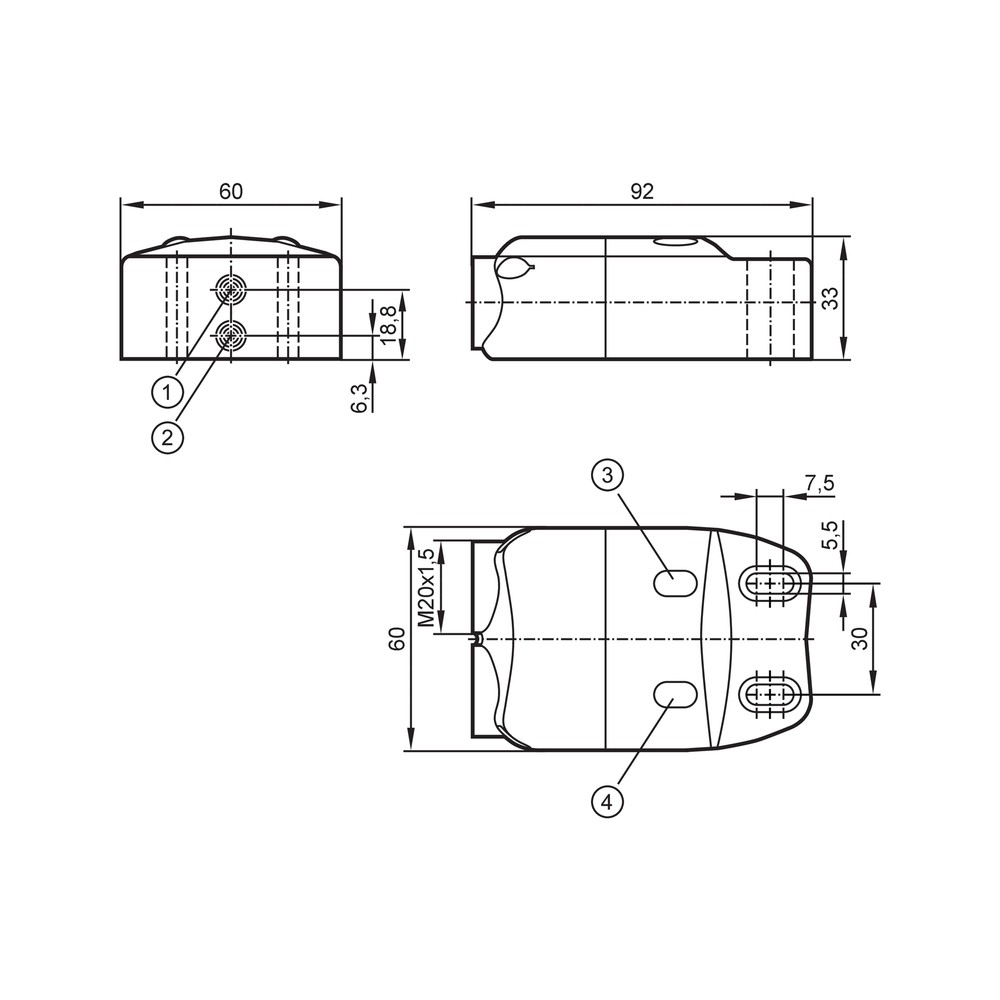

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante o teste.	Ligação elétrica incorreta, circuito sem alimentação ou incompatibilidade entre a saída PNP e a entrada conectada.	Desenergize antes de inspecionar a ligação; confira a atribuição dos terminais no datasheet e valide a alimentação e o tipo da entrada do circuito.
A detecção ocorre apenas quando o alvo se aproxima mais do que o esperado.	Posicionamento ou distância de montagem fora da condição necessária para o alcance especificado.	Confira o posicionamento não embutido e teste a distância real do alvo, considerando o limite de 4 mm informado.
A saída não apresenta o estado esperado no controlador.	A entrada do controlador pode não corresponder ao tipo PNP ou à configuração normalmente aberta.	Verifique no diagrama do circuito a compatibilidade da entrada com PNP e compare a lógica esperada com as duas saídas normalmente abertas do sensor.
O funcionamento fica irregular após a instalação em ambiente úmido ou com exposição a contaminantes.	Condição de instalação, vedação ou conexão pode não estar conforme os requisitos aplicáveis, apesar do grau IP67 informado.	Inspecione a instalação e a conexão, e consulte as condições de aplicação e montagem no datasheet; não atribua o sintoma ao sensor antes de validar o circuito.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IN5409 em português (Datasheet) Desenho em escala do IFM IN5409 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IN5409 e para quem ele serve?

É um sensor indutivo destinado à detecção de objetos em aplicações industriais. Serve para circuitos DC que aceitem saída PNP e duas saídas normalmente abertas, respeitando as condições especificadas.

O que acompanha o produto?

A ficha fornecida não informa acessórios ou itens incluídos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Esse sensor funciona com qualquer entrada de CLP?

Não é possível afirmar compatibilidade com qualquer entrada. A entrada do CLP deve ser compatível com saída PNP e com a configuração normalmente aberta; confira também os parâmetros elétricos no datasheet.

Posso usar o IN5409 com saída NPN?

A ficha identifica a saída deste modelo como PNP, não NPN. Se o circuito exigir NPN, compare os requisitos com o datasheet e selecione um modelo cuja saída corresponda ao circuito.

O sensor serve para detectar a mais de 4 mm?

A ficha informa alcance de detecção de 4 mm não embutido. Ela não especifica um alcance superior para este modelo.

Posso instalar o sensor em temperatura abaixo de -25 °C ou acima de 80 °C?

A faixa de temperatura ambiente informada é de -25...80 °C. Para operação fora desses limites, esta ficha não confirma adequação.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação, a ligação dos terminais conforme o datasheet e a compatibilidade da entrada com saída PNP. Depois, confira o posicionamento e a distância do alvo.

A detecção está instável; qual pode ser a causa?

A instalação, o posicionamento do alvo ou a ligação elétrica podem estar fora das condições necessárias. Compare a distância real com o alcance indicado e valide o circuito antes de concluir que o sensor está defeituoso.

Devo comprar este modelo ou procurar outro sensor?

Escolha o IN5409 se os requisitos forem compatíveis com detecção indutiva a 4 mm não embutido, saída PNP com duas saídas normalmente abertas e conexão descrita na ficha. Procure outra especificação se o circuito exigir outro tipo de saída, alcance ou conexão.

Como faço a ligação elétrica do IN5409?

Use a atribuição de terminais do datasheet do fabricante, pois os dados resumidos não informam cores nem pinagem. Desenergize o circuito antes da ligação e confirme a compatibilidade da entrada com PNP.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza o princípio indutivo para detectar objetos; a ficha identifica o produto como sensor indutivo (Ref.: tipo de produto).

Alcance de detecção

Distância de detecção indicada para o sensor; neste modelo, 4 mm não embutido (Ref.: alcance de detecção).

PNP

Tipo de saída elétrica indicado para o sensor; a compatibilidade depende da entrada do circuito conectado (Ref.: tipo de saída).

Normalmente aberto

Configuração de saída indicada como normalmente aberta; este modelo tem duas saídas com essa configuração (Ref.: saída).

IP67

Grau de proteção declarado na ficha do produto; a adequação depende das condições de instalação e operação (Ref.: grau de proteção).
