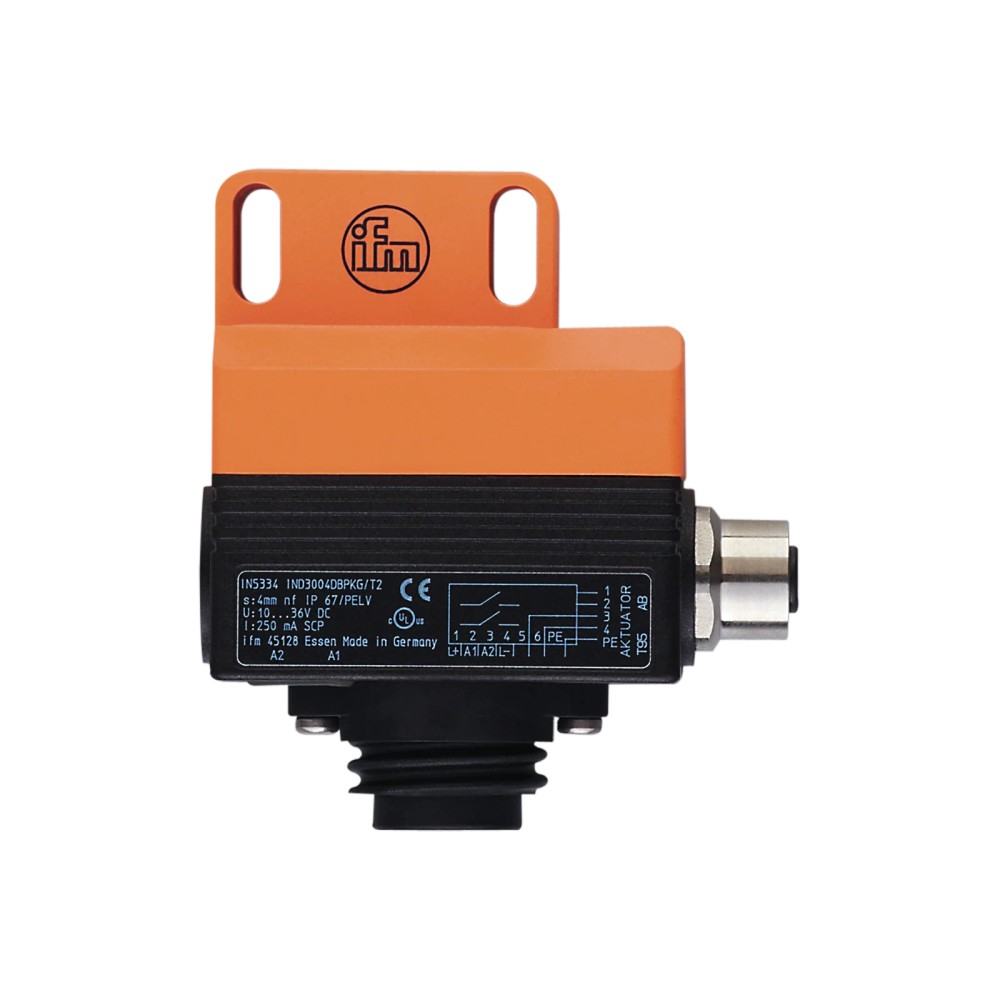

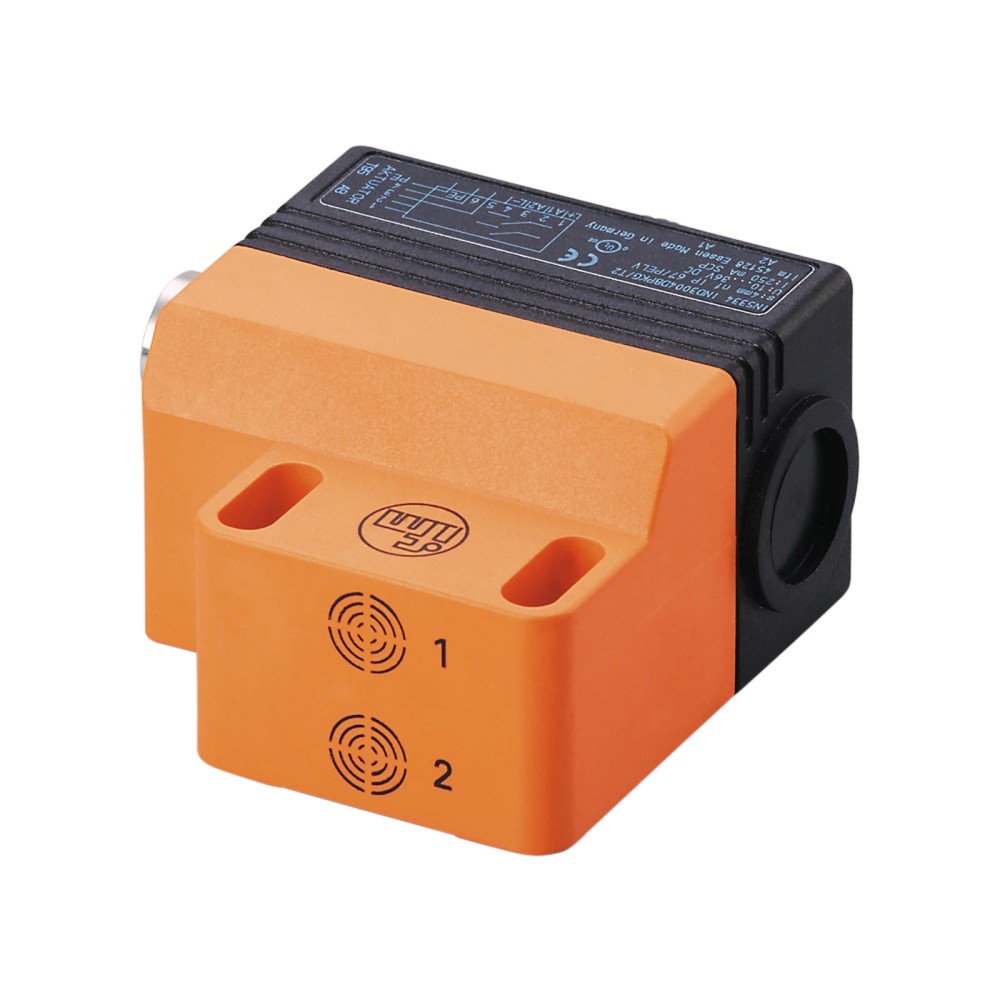

IN5334 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm PNP IP67

Imagem meramente ilustrativa

R$ 2.133,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5334
EAN: 4021179135979
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "IN5334 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm PNP IP67"

Destaques do Produto

Distância de detecção

4 mm

Tipo de saída

PNP

Grau de proteção

IP67

Configuração

2 x Normalmente Aberto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IN5334 IFM - Sensor Duplo Indutivo para Acionamentos Oscilantes 4mm PNP IP67

O IN5334 é um sensor indutivo duplo desenvolvido para o monitoramento preciso de atuadores rotativos em conformidade com a norma ISO 5211. Ele opera com saída PNP e possui alcance de detecção de 4 mm, sendo ideal para controle de válvulas industriais. Sua construção robusta com grau de proteção IP67 assegura operação confiável em ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IN5334
Tipo de sensor	Duplo indutivo
Alcance	4 mm
Saída	PNP
Proteção	IP67
Temp. Operação	-25...80 °C
Dimensões	40 x 26 x 60 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de atuadores rotativos (válvulas).
Interfaces mecânicas VDI/VDE (ISO 5211).
Aplicações que exigem alto grau de proteção IP67.
Sistemas de automação com lógica PNP 24V DC.

⚠ Considere outro se precisa de:

Aplicações em ambientes com temperaturas acima de 80 °C.
Ambientes com exposição química incompatível com PBT e PC.
Interfaces mecânicas que não seguem o padrão ISO 5211.
Detecção de objetos que excedam o range operacional de 0-3,25 mm.

APLICAÇÕES E USO

Controle de posição em atuadores rotativos.
Monitoramento de válvulas pneumáticas com interface mecânica ISO 5211.
Sistemas de automação industrial para acionamentos oscilantes.

COMO ESCOLHER

Antes de comprar o IN5334 IFM - Sensor Duplo Indutivo para Acionamentos Oscilantes 4mm PNP IP67, verifique estes pontos:

Quando escolher este sensor

Utilize este modelo se o seu atuador utiliza o padrão de interface ISO 5211 (VDI/VDE) e se o sistema de controle opera com lógica PNP de 24V.

Quando buscar alternativas

Busque outras opções se a interface do seu atuador não for compatível com ISO 5211 ou se a aplicação exigir saída NPN ou tensão de operação diferente de 10-36V DC.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de sensor	Duplo indutivo	Configuração funcional
Aplicação	Acionamentos oscilantes (atuadores)	Uso pretendido

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de trabalho
Consumo de corrente	20 mA (36 V)	Eficiência energética

Saídas
Tipo de saída	PNP	Lógica de controle
Configuração de saída	2 x normalmente aberto	Modo de chaveamento

Faixa de detecção
Alcance de detecção	4 mm	Distância nominal
Distância de trabalho	0...3,25 mm	Zona segura de operação

Condições ambientais
Grau de proteção	IP 67	Vedação contra sólidos e líquidos
Temperatura ambiente	-25...80 °C	Limites térmicos

Dados mecânicos
Dimensões	40 x 26 x 60 mm	Gabinete
Materiais do invólucro	PBT, PC	Construção mecânica

COMPATIBILIDADE

Comunicação

• Sinal de comutação digital PNP

Conexões

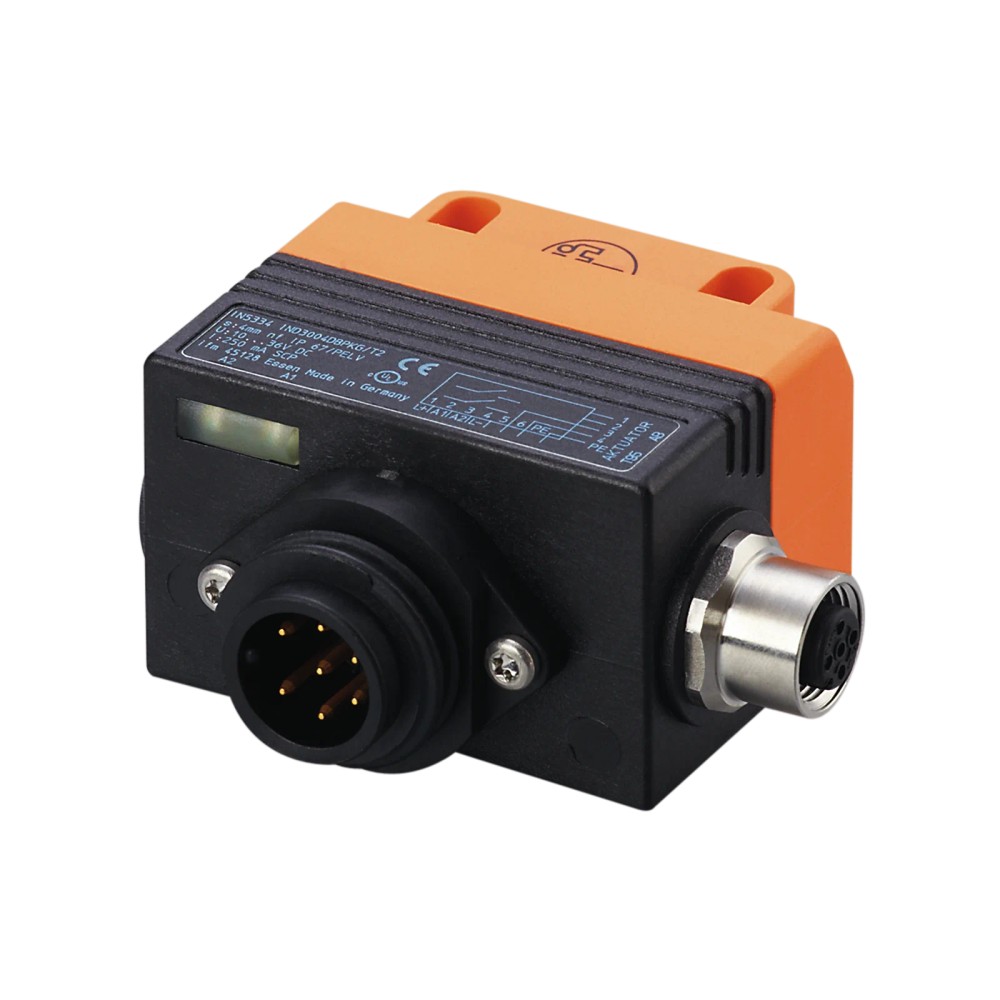

Elétrica Conector Rd24 (7 contatos) e M12 (3 contatos).

Processo Interface mecânica padronizada para atuadores conforme ISO 5211.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interfaces mecânicas conforme ISO 5211 (VDI/VDE)	✓	Projeto nativo para este padrão de interface de atuadores.
Ambientes com lavagem industrial (IP67)	✓	O grau de proteção IP67 garante vedação contra água e poeira.
Redes de comunicação industrial (IO-Link)	✗	Este modelo possui saída digital discreta, não possuindo comunicação IO-Link.

INSTALAÇÃO

Como instalar o IN5334 IFM - Sensor Duplo Indutivo para Acionamentos Oscilantes 4mm PNP IP67

Verifique a compatibilidade da interface mecânica do atuador conforme padrão ISO 5211.
Posicione o sensor sobre a base do atuador.
Utilize os parafusos M5 x 35 mm inclusos para fixar o sensor no suporte.
Conecte o conector Rd24 e o M12 aos respectivos cabos de controle do sistema.
Ajuste a posição do sensor de forma que o alvo (came) passe dentro da distância de trabalho (0-3,25 mm).
Verifique a sinalização dos LEDs amarelos para confirmar o chaveamento correto durante o curso do atuador.

ACESSÓRIOS

Arandela de proteção (39,5 x 17,5 x 1 mm)
2x Parafusos de sextavado interno M5 x 35 mm
2x Arruelas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LEDs do sensor não acendem ou indicam erro no PLC.	Curto-circuito na carga ou nos cabos de saída.	Verifique a resistência da carga e possíveis danos no isolamento dos cabos.
Sensor não comuta ou apresenta comportamento errático.	Tensão de alimentação fora da faixa especificada.	Meça a tensão nos bornes do conector (deve estar entre 10 e 36V DC).
Sinal de presença intermitente ou inexistente.	Mau alinhamento com o came (target) do atuador.	Verifique se a distância entre o sensor e o came está dentro da zona de trabalho (0-3,25mm).
Sinal ausente em um ou ambos os canais.	Falha na conexão do conector Rd24/M12.	Inspecione os pinos do conector quanto a oxidação ou pinos tortos.

DOCUMENTAÇÃO TÉCNICA

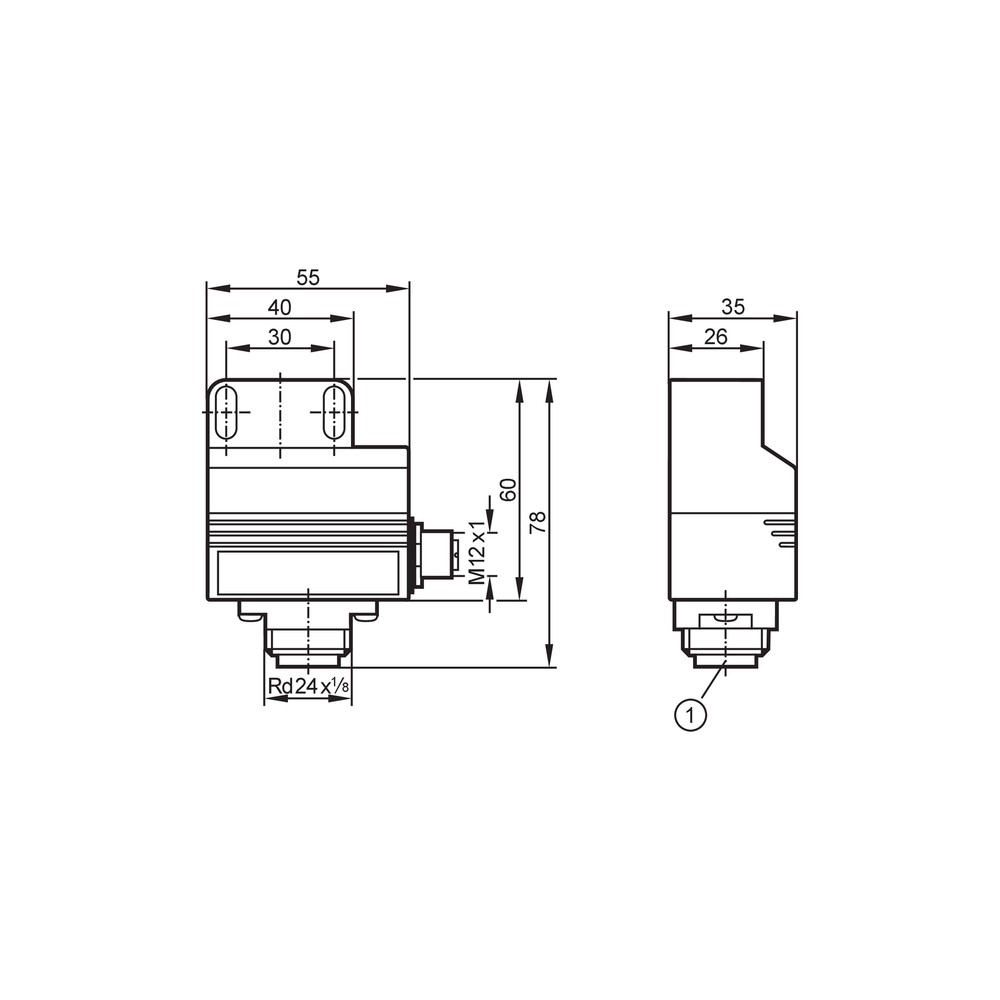

Datasheet Técnico IN5334 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo duplo?

O IN5334 é um sensor duplo indutivo projetado especificamente para monitoramento de posição em atuadores rotativos e válvulas, seguindo interfaces mecânicas conforme ISO 5211 (VDI/VDE).

O que vem na embalagem além do sensor?

O item acompanha arandela de proteção (39,5 x 17,5 x 1 mm), dois parafusos de sextavado interno M5 x 35 mm e duas arruelas para fixação.

Para quais aplicações este sensor não é indicado?

Este sensor não é adequado para aplicações onde a temperatura ambiente exceda 80 °C ou para ambientes com substâncias químicas que degradem o material do invólucro (PBT/PC).

Existem limitações de uso para este modelo?

Não deve ser utilizado em processos que demandem detecção de materiais não ferrosos em distâncias superiores a 4 mm ou onde a pressão mecânica exceda as capacidades estruturais do invólucro retangular.

Como diagnosticar falhas de funcionamento no campo?

Sintomas como falta de comutação dos LEDs ou erro no CLP indicam falha. A causa pode ser mau contato no conector ou curto-circuito na carga; verifique a continuidade dos cabos e o estado dos conectores M12/Rd24.

O que verificar antes de trocar o sensor?

Verifique a integridade do cabeamento e a tensão de alimentação (10-36 V DC) antes de substituir a unidade. Se a saída PNP não sinalizar, utilize um multímetro para medir a queda de tensão.

Por que escolher este sensor duplo em vez de dois individuais?

A escolha depende da interface do atuador; se o seu atuador segue a norma ISO 5211, este modelo duplo é mais eficiente que dois sensores simples por ocupar menos espaço e facilitar a calibração.

Qual a vantagem de usar a versão dupla?

Sensores duplos garantem um monitoramento sincronizado e compacto, enquanto sensores simples exigem suportes de montagem individuais, o que pode aumentar a complexidade mecânica do acionamento.

Quais os cuidados na instalação mecânica?

O sensor deve ser fixado ao atuador utilizando os parafusos M5 inclusos, garantindo o alinhamento adequado com o came de atuação para evitar colisões mecânicas.

Como funciona a procedência e o fornecimento deste item?

O faturamento e a logística são geridos diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do componente industrial original.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que fornece tensão positiva (positivo da alimentação) quando o sensor é acionado (Ref.: Tipo de saída).

Histerese

Diferença entre o ponto de comutação ao aproximar e ao afastar o alvo, essencial para evitar oscilações em sinais de controle (Ref.: 3...15 % de Sr).

ISO 5211

Norma internacional que define as dimensões de interfaces mecânicas para atuadores de válvulas (Ref.: Aplicação).

Não embutido

Tipo de montagem onde o sensor pode ser montado saliente em metal, sem interferência lateral no campo eletromagnético (Ref.: Tipo de montagem).

MTTF

Tempo Médio Entre Falhas, indicando a confiabilidade estatística do componente (Ref.: 1296 anos).
