Sensor Duplo Indutivo IFM IN5327

Pré-visualizar: IN5327 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm PNP M12 IP67

IN5327 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm PNP M12 IP67

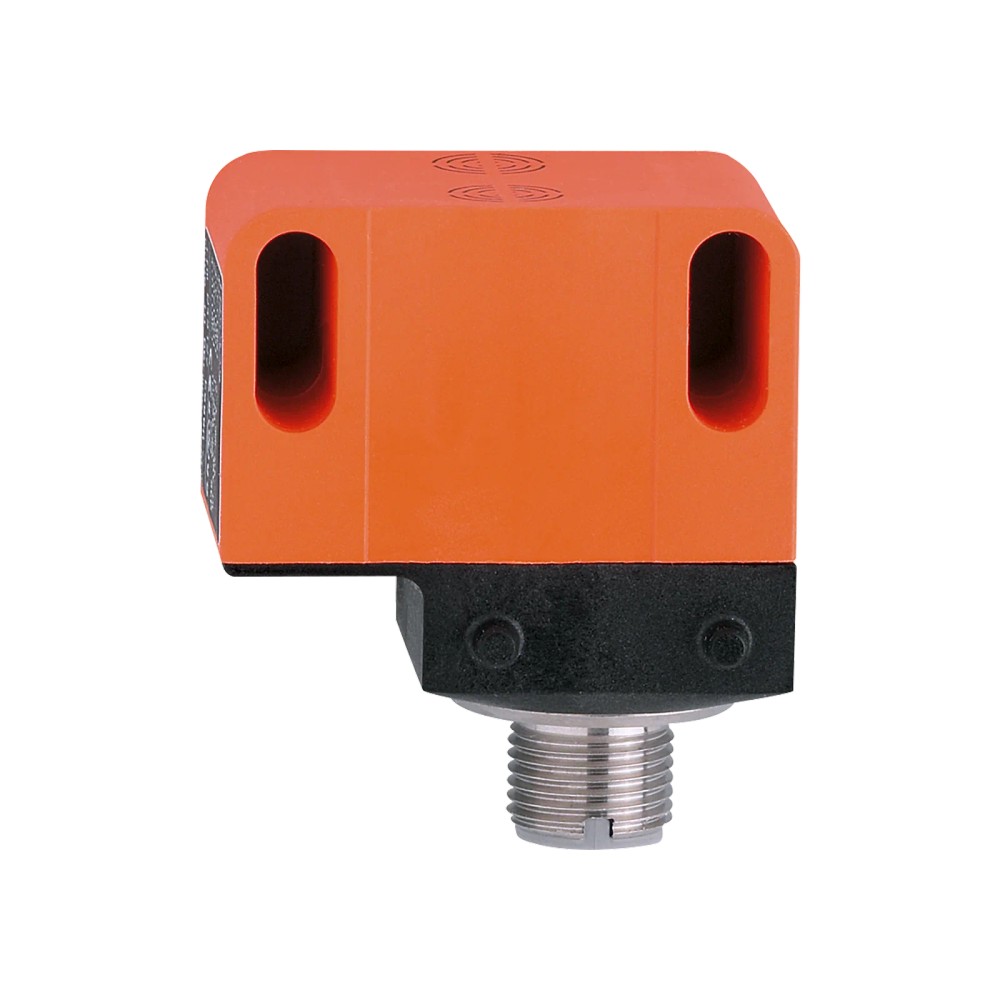

Imagem meramente ilustrativa

R$ 1.661,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5327
EAN: 4021179135900
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm...mais

Fechar menu

Saiba mais sobre: "IN5327 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm PNP M12 IP67"

Destaques do Produto

Alcance

4 mm

Tipo de Saída

PNP

Conexão

M12

Tensão

10-30V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Duplo Indutivo IFM IN5327 para Acionamentos Oscilantes

O sensor indutivo duplo IN5327 é um componente de precisão voltado para monitoramento de posição em atuadores. Com alcance de 4mm e saída PNP, oferece alta confiabilidade em movimentos oscilantes. Destaca-se pelos seus contatos banhados a ouro e grau de proteção IP67, garantindo durabilidade em ambientes industriais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IN5327
Alcance	4 mm
Saída	2 x PNP
Conexão	M12
Proteção	IP67
Freq. Comutação	1300 Hz
Temperatura	-25...80 °C
Dimensões	40 x 26 x 47 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de acionamento oscilante com atuadores.
Ambientes industriais com necessidade de proteção IP67.
Aplicações que requerem alta frequência de comutação até 1300 Hz.

⚠ Considere outro se precisa de:

Ambientes com temperaturas operacionais acima de 80°C.
Detecção de alvos não metálicos.
Uso em sistemas que exigem saída do tipo NPN.
Aplicação onde a distância do alvo ultrapassa 4mm.

APLICAÇÕES E USO

Monitoramento de fim de curso em atuadores oscilantes.
Detecção de posição em sistemas automatizados.
Aplicações em linhas de montagem que utilizam atuadores rotativos ou lineares.

COMO ESCOLHER

Antes de comprar o Sensor Duplo Indutivo IFM IN5327 para Acionamentos Oscilantes, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor duplo específico para atuadores com montagem retangular, exigindo alta precisão em movimentos oscilantes e proteção IP67.

Considere outras opções se

Se a sua aplicação exigir detecção a distâncias superiores a 4mm, se o sistema for NPN ou se o ambiente de trabalho exceder 80°C de temperatura.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de sensor	Indutivo	Princípio de funcionamento eletromagnético
Aplicação	Sensor de posição para atuadores	Finalidade principal de projeto
Funcionalidade	Duplo para acionamentos oscilantes	Configuração específica para movimentos alternados

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida
Consumo de corrente	15 mA (24 V)	Corrente de repouso nominal
Proteção	Sobrecarca, curto-circuito, inversão de polaridade	Segurança elétrica integrada

Saídas
Saída	2 x normalmente aberto	Lógica de chaveamento das saídas
Tipo de saída	PNP	Configuração eletrônica de comutação
Corrente máx. de saída	200 mA	Capacidade de carga por saída

Desempenho de detecção
Alcance de detecção	4 mm	Distância nominal de detecção
Distância de trabalho	0...3,25 mm	Zona de comutação segura
Histerese	1...15 % de Sr	Variação admissível na comutação

Dados mecânicos
Dimensões	40 x 26 x 47 mm	Dimensões físicas externas
Material do invólucro	PBT	Material plástico de alta resistência
Conexão	M12	Interface de conexão elétrica

COMPATIBILIDADE

Comunicação

• Saídas digitais PNP (Comutação direta)

Conexões

Elétrica Conector M12, 4 polos.

Processo Montagem retangular padrão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais úmidos	✓	Possui grau de proteção IP67, adequado para umidade e poeira.
Aplicações de detecção de proximidade em metais	✓	Princípio indutivo otimizado para alvos metálicos ferrosos e não ferrosos.
Sistemas de controle baseados em NPN	✗	O sensor IN5327 possui saída tipo PNP, incompatível sem o uso de conversores.

INSTALAÇÃO

Como instalar o Sensor Duplo Indutivo IFM IN5327 para Acionamentos Oscilantes

Certifique-se de que a alimentação está desligada.
Monte o sensor em um suporte rígido, respeitando as dimensões (40x26x47 mm).
Alinhe a face do sensor com o atuador, garantindo a distância de 0 a 3,25 mm.
Conecte o cabo M12 ao sensor, rosqueando manualmente até sentir o aperto completo.
Verifique se o LED de status acende ao aproximar o material metálico.
Realize o teste de carga para validar o sinal PNP nas saídas.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o alvo mesmo quando ele está presente.	Alinhamento incorreto ou alvo fora da distância de trabalho (3,25mm).	Verifique a distância entre a face do sensor e o objeto metálico.
Saída não chaveia ou LED de status apresenta comportamento instável.	Curto-circuito na fiação ou cabo de conexão danificado.	Teste a continuidade do cabo M12 e verifique a integridade da carga.
Sensor não liga ou sinal de saída fraco.	Tensão fora da faixa especificada (10-30V DC).	Utilize um multímetro para medir a tensão nos pinos do conector.
Detecção falsa ou falha de chaveamento.	Acúmulo de sujeira metálica na face do sensor.	Limpe a face sensora e verifique o comportamento do LED de status.

DOCUMENTAÇÃO TÉCNICA

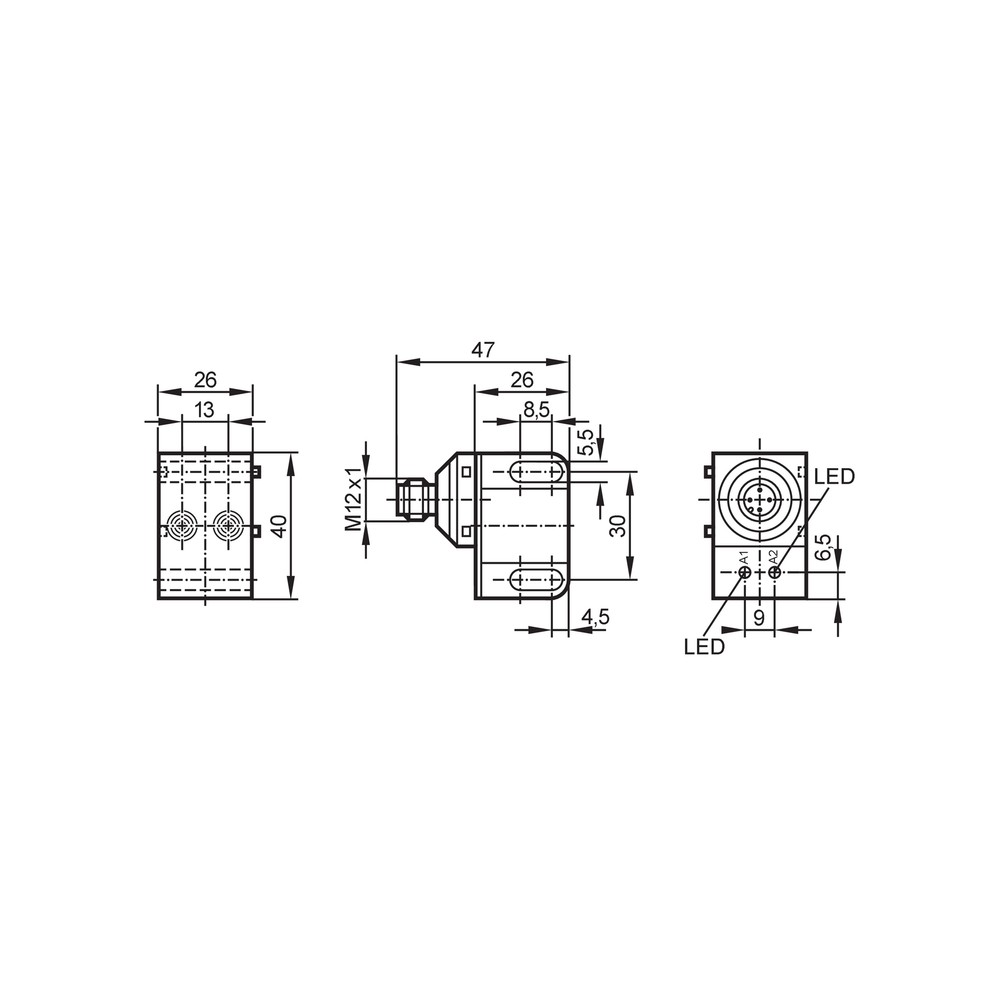

Datasheet Técnico IN5327 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM IN5327 e para que serve?

Este sensor é um componente indutivo duplo de 4mm de alcance, projetado especificamente para detecção de posição em acionamentos oscilantes de atuadores.

O que vem na embalagem além do sensor?

Ele acompanha apenas o sensor. Conectores M12 e cabos de ligação devem ser adquiridos separadamente conforme a necessidade da instalação.

Este sensor pode ser utilizado em temperaturas elevadas?

Não, este modelo não é adequado para aplicações com temperaturas ambiente superiores a 80 °C ou submersão contínua em condições que excedam a proteção IP67.

Este sensor detecta materiais plásticos ou não metálicos?

Não, ele é um sensor indutivo específico para detecção de metais; não detecta plásticos, líquidos ou outros materiais não metálicos.

O sensor não está chaveando. O que pode ser?

O sintoma geralmente é a ausência de sinal de saída (LED apagado) mesmo com o alvo presente. A causa pode ser a desconexão do cabo M12 ou curto-circuito na carga; verifique a continuidade do cabo e a tensão de alimentação.

Como diagnosticar falhas de detecção intermitentes?

O LED de status pode piscar ou não acender. Verifique se a distância entre o sensor e o atuador está dentro da faixa nominal de 0 a 3,25 mm; caso contrário, o sensor não detectará o metal.

Devo escolher este sensor ou outro modelo?

O IN5327 é um sensor duplo com saída PNP para atuadores específicos. Caso sua automação exija saída NPN ou uma distância de detecção maior, este modelo não atenderá aos requisitos técnicos.

Qual a vantagem deste sensor frente a sensores comuns?

Este sensor é superior em confiabilidade para acionamentos oscilantes por possuir contatos banhados a ouro e dois canais independentes, diferentemente de sensores indutivos de canal único.

Quais cuidados na instalação?

A instalação requer alinhamento mecânico preciso com o atuador, garantindo que a distância esteja dentro dos 3,25 mm de trabalho, e a conexão do conector M12 deve ser feita com torque manual para evitar danos à rosca.

Qual a procedência deste produto?

Este é um produto original IFM Electronic, faturado diretamente pelo fabricante, garantindo procedência industrial para aplicações críticas.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de detecção sem contato baseada em campos eletromagnéticos (Ref.: Sensores indutivos).

PNP

Tipo de saída que comuta o positivo da fonte (carga ligada ao negativo) (Ref.: Função elétrica PNP).

Histerese

Diferença entre o ponto de comutação de ativação e desativação (Ref.: 1...15% de Sr).

IP67

Grau de proteção contra poeira e imersão temporária em água (Ref.: Grau de proteção).

M12

Padrão de conector industrial circular de 12mm de diâmetro (Ref.: Conexão M12).
