- Referência do fabricante: IN5285
- EAN: 4021179135481
- NCM do produto: 85365090
Destaques do Produto
Tipo de Saída
PNP...mais
Saiba mais sobre: "IN5285 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm PNP IP67"
Destaques do Produto
Tipo de Saída
PNP
Configuração
2 x NO
Alcance
4 mm
Conexão
M18
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

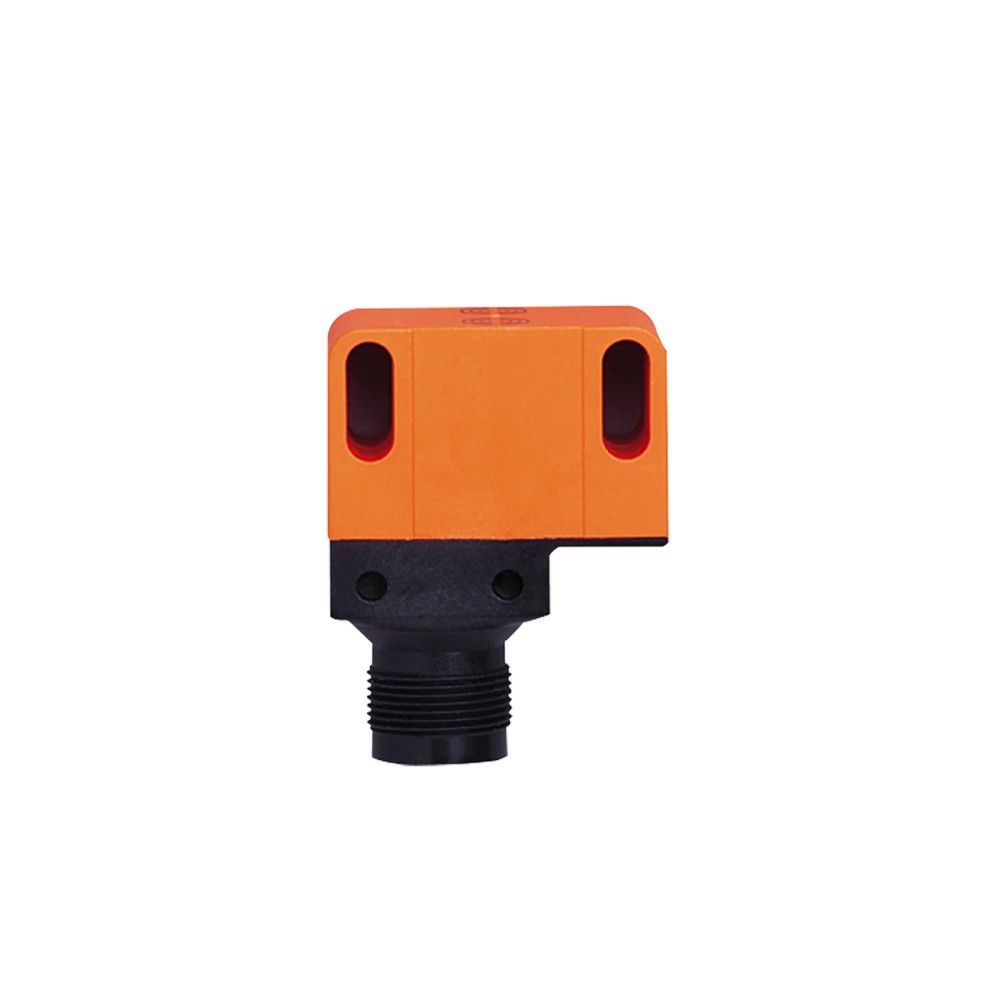

Sobre o IN5285 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm PNP IP67
O IN5285 é um sensor duplo indutivo projetado para o monitoramento preciso em acionamentos oscilantes. Com tecnologia de detecção sem contato, ele possui alcance de 4 mm e saída PNP. Operando sob tensão de 10-30V DC, este sensor garante confiabilidade e longa vida útil em aplicações industriais severas.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | IN5285 |
| Alcance | 4 mm |
| Saída | PNP / 2 x NO |
| Tensão DC | 10...30 V |
| Frequência | 1300 Hz |
| Proteção | IP67 |
| Temperatura | -20 a 80 °C |
| Dimensões | 40 x 26 x 26 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Acionamentos oscilantes
- Monitoramento de posição de válvulas
- Automação de processos industriais em DC
⚠ Considere outro se precisa de:
- Ambientes com temperaturas abaixo de -20 °C ou acima de 80 °C
- Alimentação em rede de corrente alternada (AC)
- Aplicações que exigem distância de detecção superior a 4 mm
APLICAÇÕES E USO
- Monitoramento de fim de curso em acionamentos oscilantes.
- Detecção de posição em atuadores pneumáticos.
- Processos de automação onde a detecção metálica é necessária.
COMO ESCOLHER
Antes de comprar o IN5285 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm PNP IP67, verifique estes pontos:
Quando escolher o IN5285
Escolha este modelo quando precisar de monitoramento duplo em um único invólucro para acionamentos oscilantes com interface PNP e necessidade de proteção IP67.
Quando buscar alternativas
Considere outros modelos se sua aplicação exigir alcance superior a 4 mm, saída NPN, ou se necessitar de comunicação via barramento (IO-Link) que não está disponível nesta versão.
ESPECIFICAÇÕES TÉCNICAS
| Detecção | ||
|---|---|---|
| Tipo de sensor | Indutivo | Princípio de funcionamento baseado em proximidade metálica |
| Alcance de detecção | 4 mm | Distância nominal de comutação (Sr) |
| Dados elétricos | ||
|---|---|---|
| Tipo de saída | PNP | Saída comutada ao positivo |
| Configuração | 2 x normalmente aberto | Lógica de contato do sensor |
| Tensão de operação | 10...30 V DC | Faixa de alimentação permitida |
| Dados mecânicos e ambientais | ||
|---|---|---|

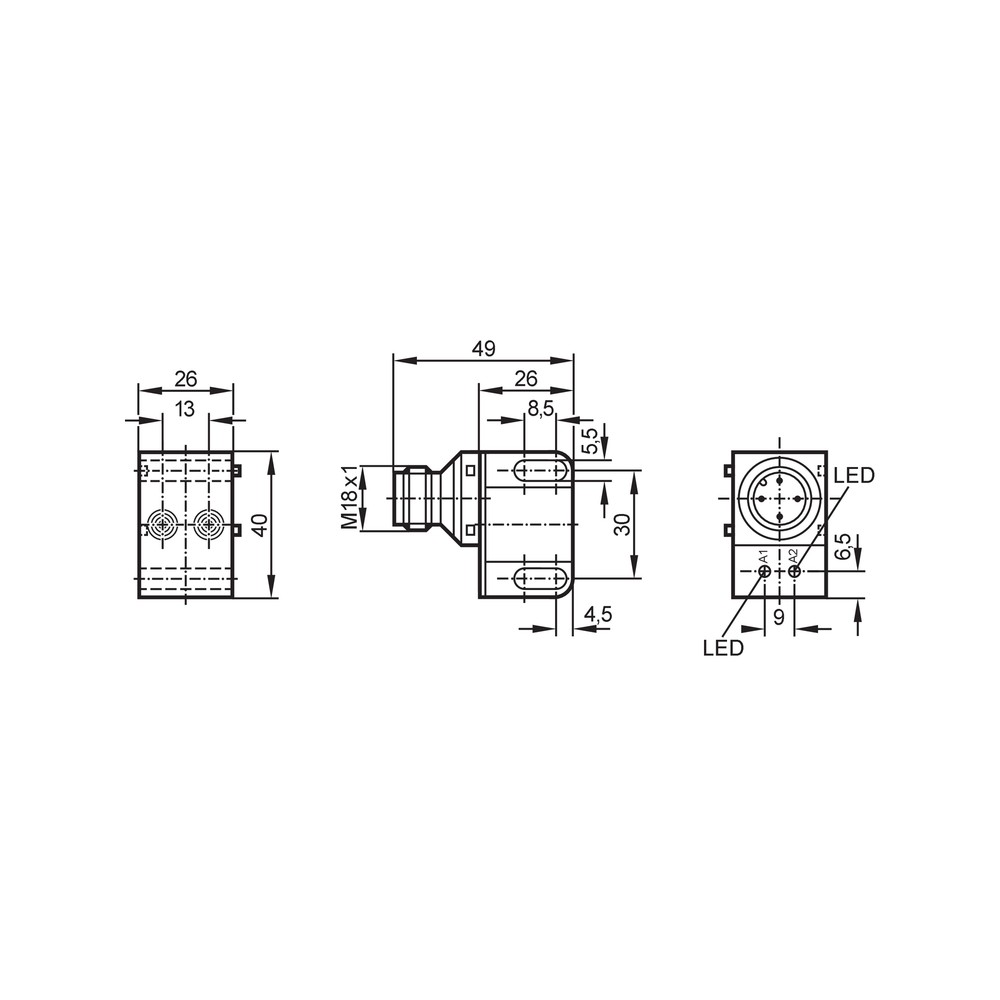

| Dimensões | 40 x 26 x 26 mm | Gabinete retangular |
| Grau de proteção | IP67 | Proteção contra poeira e água |
| Temperatura ambiente | -20...80 °C | Faixa de operação térmica |
COMPATIBILIDADE
Comunicação
Conexões
Elétrica
M18; codificação: A; Contatos: 4
Processo
M18
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Acionamentos oscilantes | ✓ | Projeto otimizado para monitorar posições em atuadores oscilantes. |
| Ambientes industriais úmidos | ✓ | Proteção IP67 adequada para ambientes com umidade. |
| Sistemas de controle de 24V DC | ✓ | Compatível com a faixa de tensão 10-30V DC e saídas PNP. |
INSTALAÇÃO
Como instalar o IN5285 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm PNP IP67
- Verifique a compatibilidade do suporte de montagem com as dimensões 40x26x26 mm.
- Posicione o sensor mantendo a face sensível livre, considerando a montagem não embutida.
- Conecte o conector M18 ao cabo seguindo o diagrama elétrico do fabricante.
- Ajuste a distância mecânica garantindo que o atuador não colida com a face do sensor.
- Aplique tensão de alimentação entre 10 e 30V DC observando a polaridade.
- Verifique o acendimento do LED amarelo de status ao passar o atuador pelo sensor.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| LED de status desligado e ausência de sinal de saída. | Tensão fora da faixa especificada ou inversão de cabos. | Meça a tensão de alimentação nos terminais e verifique o diagrama de conexão. |
| Sensor não comuta na posição esperada. | Alvo metálico fora do alcance de 4 mm. | Ajuste a distância mecânica entre o sensor e o atuador. |
| Saída não ativa ou falha contínua. | Curto-circuito na carga de saída. | Verifique a carga conectada e remova curto-circuitos na fiação. |
| Comutação errática ou sinal falso. | Acúmulo de partículas metálicas na face sensível. | Limpe a face frontal do sensor e verifique se há detritos magnéticos. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor indutivo IN5285 e para que serve?
O IN5285 é um sensor duplo indutivo da IFM, desenvolvido para detecção de posição sem contato em acionamentos oscilantes, garantindo alta precisão em ambientes industriais.
O produto acompanha acessórios de instalação ou cabos?
Este sensor acompanha o corpo do sensor indutivo com as especificações listadas no datasheet; acessórios de montagem mecânica ou cabos de conexão devem ser adquiridos separadamente conforme necessidade da instalação.
O IN5285 pode ser utilizado em sistemas de corrente alternada?
Este sensor não deve ser utilizado em aplicações com alimentação em corrente alternada (AC), pois foi projetado exclusivamente para sistemas de corrente contínua (DC) entre 10 e 30 V.
Quais as restrições de temperatura para este sensor?
Não utilize este sensor em ambientes com temperatura ambiente excedendo a faixa nominal de -20 a 80 °C, pois isso compromete a vida útil dos componentes eletrônicos internos.
O que fazer se o LED de status não acender?
Se o LED de status não acende, verifique primeiro a integridade da fiação e se a tensão de alimentação está na faixa correta de 10-30V DC.
Por que o sensor não está detectando o atuador mesmo próximo?
Verifique se o alvo metálico está dentro da distância de detecção nominal de 4 mm; se o alvo estiver muito distante ou fora do alinhamento, o sensor não comutará.
Devo escolher este sensor ou uma chave fim de curso mecânica?
A escolha depende da tecnologia de comutação: este modelo indutivo é mais robusto e livre de desgaste mecânico comparado a chaves fim de curso tradicionais.
Por que utilizar este sensor duplo em vez de dois sensores simples?
Este sensor duplo é indicado quando há necessidade de monitorar dois pontos distintos no mesmo dispositivo, simplificando a instalação comparado ao uso de dois sensores individuais.
Quais os cuidados essenciais na instalação?
Certifique-se de realizar o alinhamento adequado com o atuador, respeitando a distância de comutação de 4 mm, e utilize as conexões elétricas M18 com o torque recomendado para evitar danos na carcaça.
Como é o faturamento e garantia de procedência deste produto?
O produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência oficial e suporte técnico direto do fabricante.
GLOSSÁRIO TÉCNICO
PNP
Tipo de saída onde o sensor comuta o polo positivo da carga (Ref.: Saída de comutação).
IP67
Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: Grau de proteção).
Indutivo
Tecnologia de detecção que utiliza campos magnéticos para identificar objetos metálicos (Ref.: Tipo de sensor).
Não embutido
Tipo de montagem onde o sensor deve ser instalado com uma área livre ao redor da face sensível para evitar interferências (Ref.: Método de montagem).
Histerese
Diferença entre o ponto de ativação e desativação do sensor, sendo 1...15% de Sr (Ref.: Histerese).
