Sensor Indutivo IFM IN5269 - Detecção 2mm PNP/NPN

Pré-visualizar: IN5269 IFM - Sensor Indutivo IFM Detecção de Objetos 2mm PNP/NPN M8

IN5269 IFM - Sensor Indutivo IFM Detecção de Objetos 2mm PNP/NPN M8

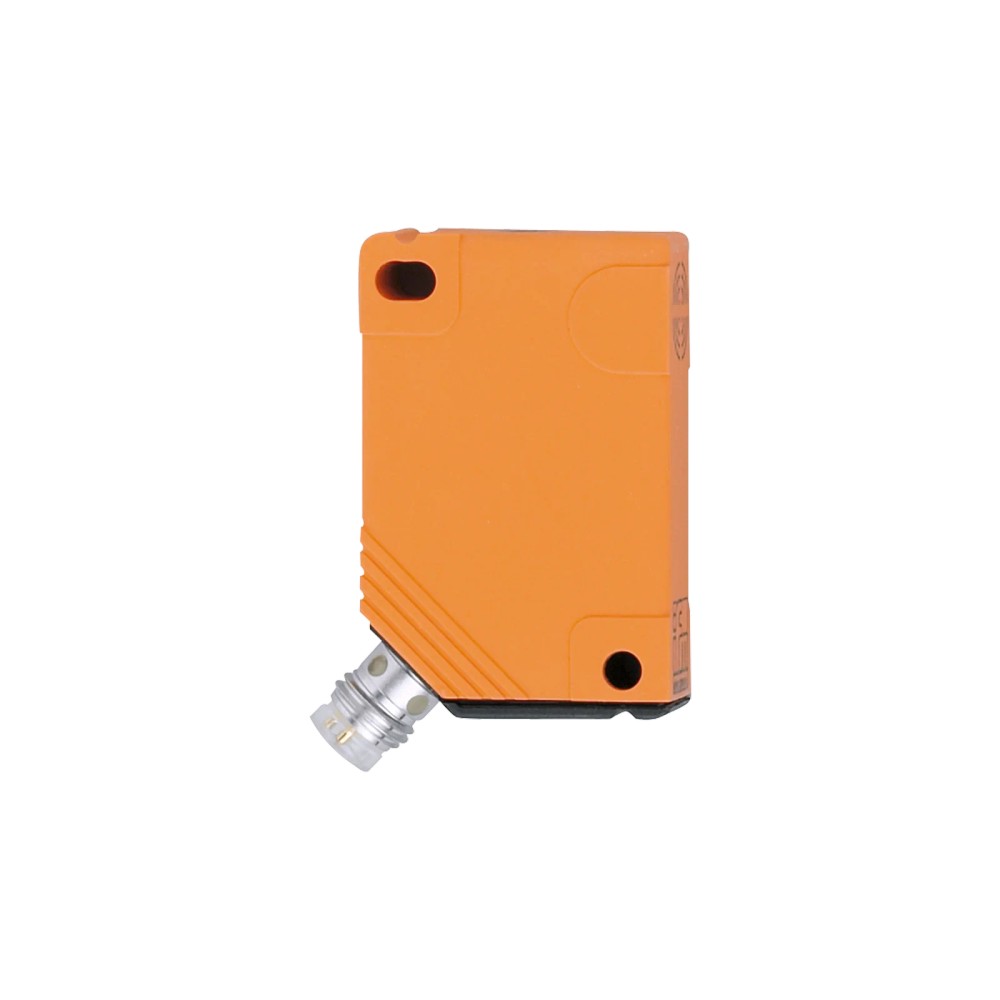

Imagem meramente ilustrativa

R$ 821,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5269
EAN: 4021179135320
NCM do produto: 85365090

Destaques do Produto Alcance 2 mm...mais

Fechar menu

Saiba mais sobre: "IN5269 IFM - Sensor Indutivo IFM Detecção de Objetos 2mm PNP/NPN M8"

Destaques do Produto

Alcance

2 mm

Conexão

Saída

PNP/NPN (Sel.)

Montagem

Embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IN5269 Retangular 2mm PNP/NPN M8

O IN5269 é um sensor indutivo retangular compacto da IFM, desenvolvido para detecção precisa de objetos metálicos em aplicações industriais. Com alcance de 2 mm, este sensor oferece versatilidade operacional através de saída selecionável PNP/NPN. Sua robustez é garantida para operação de até 1300 Hz, ideal para automação de alta velocidade.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de Produto	Sensor Indutivo
Alcance	2 mm
Saída	PNP/NPN
Conexão	M8
Frequência	1300 Hz
Proteção	IP 65
Dimensões	40x12x26 mm
Tensão	10-36 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de linhas de montagem industrial
Posicionamento de peças metálicas em máquinas operatrizes
Detecção de fim de curso em espaços confinados

⚠ Considere outro se precisa de:

Aplicações em ambientes com imersão constante de líquidos ou lavagem de alta pressão (IP65 não é suficiente para estas condições)
Instalação em locais com alta vibração mecânica sem suporte adequado
Uso em sistemas de potência AC

APLICAÇÕES E USO

Monitoramento de presença em esteiras transportadoras
Detecção de posição em sistemas de automação de embalagem
Sensores de fim de curso em dispositivos de montagem mecânica
Alimentação de sistemas lógicos (PLC) com sinais digitais de comutação

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IN5269 Retangular 2mm PNP/NPN M8, verifique estes pontos:

Quando escolher este sensor

Utilize o IN5269 quando houver restrição de espaço que exija um invólucro retangular e for necessária uma frequência de comutação elevada (até 1300 Hz) para processos rápidos.

Quando buscar alternativas

Considere outros modelos se sua aplicação exigir alcance superior a 2 mm, invólucro metálico para alta resistência mecânica ou grau de proteção superior a IP65 para lavagem pesada.

ESPECIFICAÇÕES TÉCNICAS

Detecção e precisão
Alcance de detecção	2 mm	Distância nominal de atuação sobre aço
Distância de trabalho	0...1,6 mm	Faixa garantida de operação
Histerese	1...15 %	Diferencial de comutação

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação admissível
Frequência de comutação	1300 Hz	Velocidade máxima de operação
Corrente de saída	400 mA	Capacidade máxima de carga

Dados mecânicos
Dimensões	40 x 12 x 26 mm	Dimensões físicas do invólucro
Material	PBT	Material do invólucro plástico
Conexão	M8	Tipo de conector elétrico

Condições ambientais
Grau de proteção	IP 65	Nível de vedação contra sólidos e líquidos
Temperatura	-25...80 °C	Faixa operacional de temperatura ambiente

COMPATIBILIDADE

Comunicação

• Digital Switching Output (PNP/NPN)

Conexões

Elétrica Conector M8 de 3 contatos (Codificação A)

Processo Montagem embutida (recomenda-se cavidade metálica conforme folha de dados)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada digital 24V DC	✓	O sensor opera dentro da faixa de tensão padrão industrial e oferece saídas configuráveis compatíveis.
Ambientes externos com chuva direta	✗	O grau de proteção IP65 não é suficiente para exposição direta a jatos de água pesados ou chuva contínua.
Conexão em rede IO-Link	✗	Este modelo é um sensor de comutação digital simples e não suporta o protocolo de comunicação IO-Link.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IN5269 Retangular 2mm PNP/NPN M8

Limpe a superfície de montagem para garantir a fixação estável.
Posicione o sensor respeitando o limite de montagem embutida.
Fixe o corpo do sensor utilizando os furos de montagem adequados (torque máx 0,5 Nm).
Conecte o cabo M8 de 3 vias na parte traseira do sensor.
Verifique a integridade das conexões elétricas e a polaridade da fonte 24V DC.
Energize o sistema e valide o status de comutação através do LED vermelho.

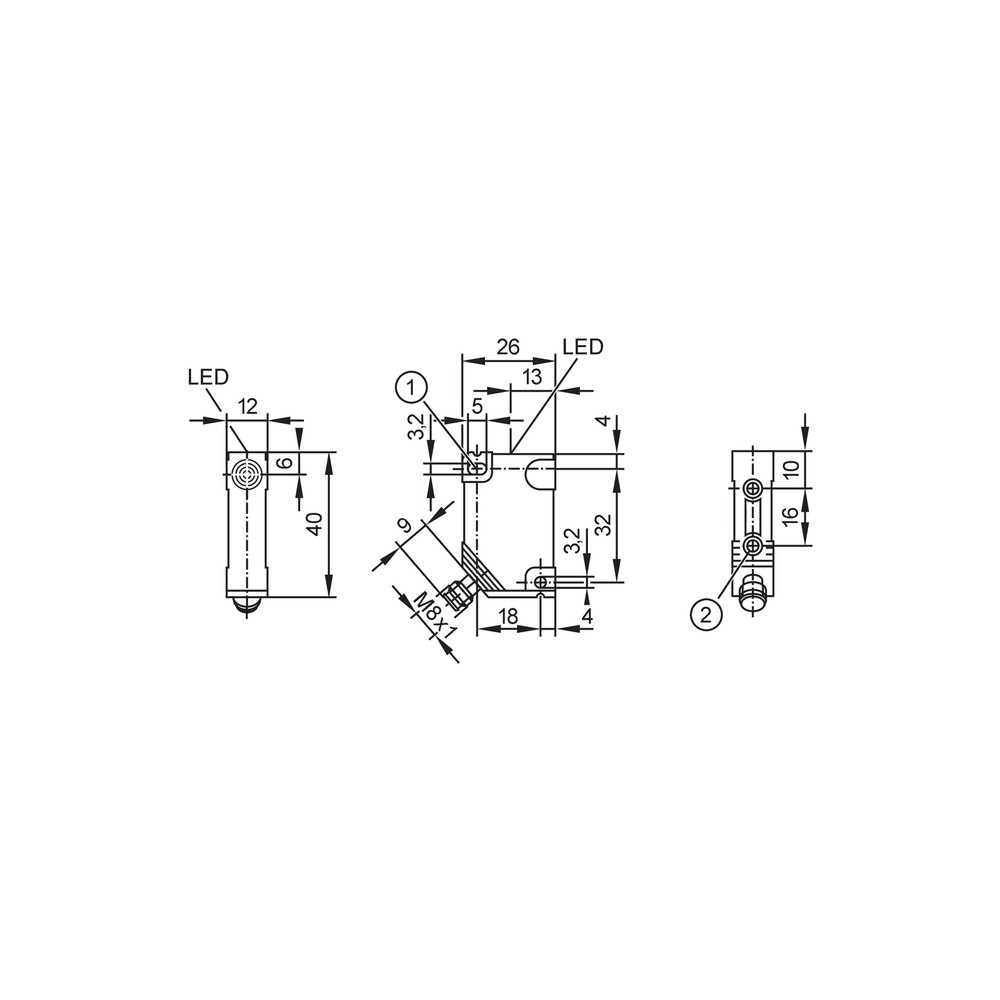

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta o sinal de saída.	Tensão de alimentação incorreta ou fora da faixa de 10-36V DC.	Meça a tensão de entrada nos pinos do conector M8 com um multímetro.
LED de status piscando rapidamente.	Curto-circuito na carga ou no cabo de saída.	Desconecte a carga e verifique a continuidade da fiação de saída contra o terra.
Sensor permanece sempre ativado ou não detecta o alvo alvo.	Presença de interferência metálica indevida na área de instalação.	Verifique a folga ao redor da face sensora conforme o datasheet para montagem embutida.
Detecção intermitente ou imprecisa.	Desalinhamento mecânico do alvo.	Confirme se o alvo passa dentro da distância de trabalho de 0 a 1,6 mm.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IN5269 (Datasheet) Desenho em Escala do Sensor (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é a distância máxima de detecção deste sensor?

O sensor IN5269 possui um alcance nominal de detecção de 2 mm, projetado para instalação embutida em estruturas metálicas.

Este modelo permite selecionar entre saída PNP ou NPN?

Sim, a saída é configurável entre PNP e NPN, permitindo versatilidade na integração com diferentes controladores lógicos programáveis (CLP).

Este sensor pode ser utilizado próximo a áreas de solda?

O sensor não é indicado para ambientes com forte interferência eletromagnética (como áreas de solda), pois não possui blindagem específica para estes campos magnéticos.

Posso alimentar este sensor com redes de corrente alternada (AC)?

Não, este componente foi projetado exclusivamente para operação em sistemas com tensão de alimentação entre 10 e 36 V DC.

O que fazer se o sensor não enviar sinal de presença de objeto?

Se não houver sinal de saída, verifique se a alimentação está entre 10-36 V DC e confirme se a fiação não sofreu desconexão física nos pinos do conector M8.

Por que o LED de status do sensor está piscando rapidamente?

O LED vermelho piscando indica uma falha de curto-circuito na saída ou sobrecarga, sendo necessário desconectar a carga e verificar a integridade do cabeamento.

Por que escolher este modelo retangular em vez de um sensor cilíndrico comum?

A escolha pelo formato retangular é ideal quando o espaço de montagem é restrito, impedindo o uso de sensores cilíndricos padrão.

Este produto acompanha cabos de conexão?

O produto é fornecido como uma unidade individual; acessórios como cabos de conexão M8 devem ser adquiridos separadamente conforme o comprimento e o tipo de blindagem necessários para sua aplicação.

Existe um limite de torque para a instalação deste sensor?

O torque de aperto para o furo de fixação deve ser estritamente mantido abaixo de 0,5 Nm para evitar danos à carcaça plástica.

Qual a procedência deste sensor?

Este produto é fabricado pela IFM Electronic, com suporte técnico e faturamento direto pelo fabricante, garantindo rastreabilidade industrial.

GLOSSÁRIO TÉCNICO

Distância de comutação (Sr)

A distância nominal onde o sensor detecta um objeto padrão, definida pela norma EN 60947-5-2 (Ref.: Alcance de detecção 2 mm).

Histerese

A diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade do sinal (Ref.: 1...15 % de Sr).

Montagem Embutida

Instalação do sensor em material metálico onde a face ativa fica nivelada com a superfície, evitando detecções laterais não desejadas (Ref.: Tipo de montagem embutido).

Saída PNP/NPN

Configuração da saída elétrica que determina o comportamento do sinal de comutação (carga para positivo ou carga para negativo) (Ref.: Saída de comutação selecionável).

Grau de proteção IP65

Classificação que indica proteção contra poeira e jatos de água de baixa pressão (Ref.: Grau de proteção IP 65).
