Sensor Duplo Indutivo IFM IN5251

Pré-visualizar: IN5251 IFM - Sensor Duplo Indutivo IFM Atuadores Oscilantes PNP 4mm IP67

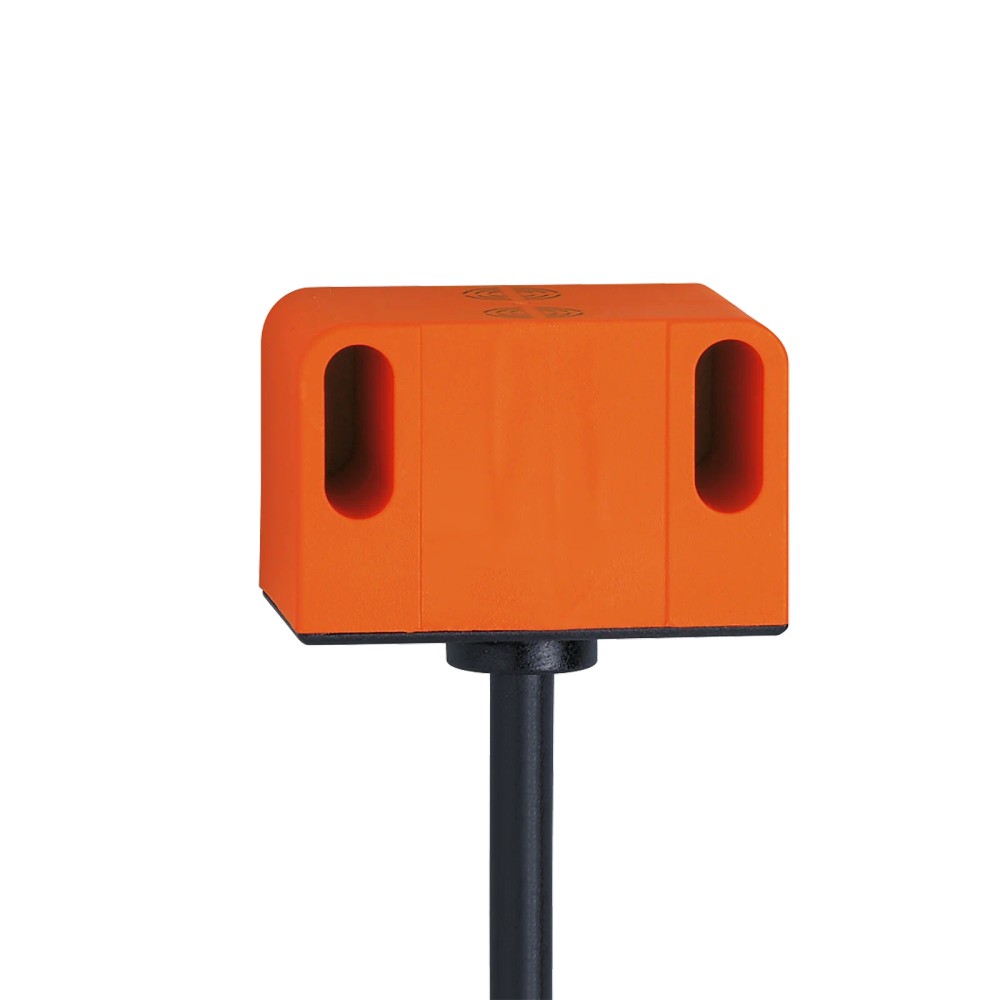

IN5251 IFM - Sensor Duplo Indutivo IFM Atuadores Oscilantes PNP 4mm IP67

Imagem meramente ilustrativa

R$ 1.632,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5251
EAN: 4021179135146
NCM do produto: 85365090

Destaques do Produto Aplicação...mais

Fechar menu

Saiba mais sobre: "IN5251 IFM - Sensor Duplo Indutivo IFM Atuadores Oscilantes PNP 4mm IP67"

Destaques do Produto

Aplicação

Acionamentos oscilantes

Detecção nominal

4 mm

Saídas

2 x normalmente aberto, PNP

Alimentação

10...30 V DC

Conexão elétrica

Cabo PVC de 2 m

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor duplo indutivo IFM IN5251 para acionamentos oscilantes, PNP, 4 mm, IP67

O IFM IN5251 é um sensor duplo indutivo destinado à detecção de posição em acionamentos oscilantes. Possui duas saídas normalmente abertas, saída PNP e alcance de detecção nominal de 4 mm. Opera com alimentação de 10 a 30 V DC e tem invólucro com proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Duplo indutivo
Aplicação declarada	Acionamentos oscilantes
Alcance de detecção	4 mm, não embutido
Saída	2 x normalmente aberto, PNP
Tensão de operação	10...30 V DC
Distância de trabalho	0...3,25 mm
Conexão	Cabo PVC de 2 m
Proteção do invólucro	IP67
Temperatura ambiente	-25...80 °C
Dimensões	40 x 26 x 26 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em acionamentos oscilantes, conforme aplicação declarada pelo fabricante.
Instalações que atendam à alimentação de 10...30 V DC, às duas saídas PNP normalmente abertas e à distância de trabalho de 0...3,25 mm.
Ambientes cuja temperatura esteja entre -25 e 80 °C e que exijam proteção IP67 do invólucro.

⚠ Considere outro se precisa de:

Não selecionar quando o sistema exigir saída diferente de PNP ou configuração diferente de duas saídas normalmente abertas.
Não selecionar para aplicação que exija distância de trabalho superior a 3,25 mm; o alcance nominal informado é 4 mm e a distância de trabalho é 0...3,25 mm.
Não selecionar para alimentação fora da faixa de 10...30 V DC ou temperatura ambiente fora de -25...80 °C.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção de posição em acionamentos oscilantes, respeitando a montagem não embutida e a distância de trabalho especificada.
Possibilidade de uso em uma entrada de controle DC PNP é dependente da compatibilidade elétrica do controlador; confirme a pinagem e a carga permitida no datasheet e no esquema do sistema.
A ficha informa proteção IP67 e temperatura ambiente de -25...80 °C; não amplia esses dados para condições de instalação ou exposição não especificadas.

COMO ESCOLHER

Antes de comprar o Sensor duplo indutivo IFM IN5251 para acionamentos oscilantes, PNP, 4 mm, IP67, verifique estes pontos:

Escolha o IN5251 quando

A aplicação for detecção de posição em acionamento oscilante e forem compatíveis a alimentação DC de 10...30 V, as duas saídas PNP normalmente abertas, a distância de trabalho de 0...3,25 mm e a montagem não embutida.

Considere outra especificação quando

O circuito exigir outra configuração de saída, outra tecnologia de detecção, distância de trabalho maior que 3,25 mm ou condições elétricas e ambientais fora dos limites informados. A ficha não identifica um modelo alternativo; valide a seleção no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IN5251	Código do produto informado no anúncio e na documentação do fabricante.
Tipo de produto	Sensor duplo indutivo para acionamentos oscilantes	Aplicação e tipo declarados para o produto.
Marca	IFM	Fabricante indicado na ficha.

Dados de detecção e montagem
Alcance de detecção	4 mm	Valor nominal informado; montagem não embutida.
Distância real de comutação Sr	4 ± 10 % mm	Valor de comutação informado na ficha técnica.
Distância de trabalho	0...3,25 mm	Faixa de trabalho indicada pelo fabricante.
Montagem	Não embutido	Condição de montagem indicada para a detecção.
Histerese	1...15 % de Sr	Percentual referido à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação percentual relativa a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material de alvo informados na ficha; considerar ao avaliar a distância de detecção.

Dados elétricos
Tipo de tensão	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de operação indicada pelo fabricante.
Consumo de corrente	15 mA (a 24 V)	Condição de referência informada na ficha.
Classe de proteção elétrica	II	Classe indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha técnica.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha técnica.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção indicada pelo fabricante.

Saídas e chaveamento
Tipo de saída	PNP	Função elétrica informada.
Configuração das saídas	2 x normalmente aberto	Configuração declarada no anúncio e na ficha.
Frequência de comutação DC	1300 Hz	Frequência de comutação especificada para DC.
Corrente máxima constante da saída DC	200 mA	Limite máximo constante indicado pelo fabricante.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Indicadores de estado	2 x LED amarelo	Indicadores de status de chaveamento.

Conexão elétrica
Conexão	Cabo PVC de 2 m	Tipo e comprimento informados no anúncio.
Construção do cabo	PVC; 4 x 0,34 mm²	Construção descrita na ficha técnica.
Cores dos fios	BN = marrom; BU = azul; BK = preto; WH = branco	Identificação de cores fornecida pelo fabricante; consultar o diagrama para atribuição funcional.
Quantidade de fios	3 fios	Dado indicado no anúncio; a ficha também descreve cabo com 4 condutores. Confirmar o esquema de ligação no documento do fabricante para a unidade e aplicação.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP67	Grau de proteção informado para o invólucro.
Compatibilidade eletromagnética	EN 60947-5-2; EN 55011 classe B	Normas listadas na ficha técnica do produto.

Dados mecânicos
Formato do invólucro	Retangular	Formato indicado na ficha.
Dimensões	40 x 26 x 26 mm	Dimensões informadas para o produto.
Materiais do invólucro	PBT; PC	Materiais declarados na ficha técnica.
Peso	135,5 g	Valor informado no dataset do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Sensor DC com saída PNP e duas saídas normalmente abertas. Alimentação de 10...30 V DC; cabo PVC de 2 m. A ficha informa cores BN (marrom), BU (azul), BK (preto) e WH (branco), mas não detalha neste conteúdo a atribuição de cada condutor às funções. Confirme a ligação no datasheet antes de energizar. Não há protocolo de comunicação especificado.

Processo Não possui conexão de processo informada; é um sensor de posição para acionamentos oscilantes, com invólucro retangular e montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acionamento oscilante com circuito de entrada compatível com PNP e duas saídas normalmente abertas	✓	A ficha declara essa aplicação e essa configuração de saída.
Sistema alimentado entre 10 e 30 V DC	✓	A faixa de tensão de operação informada é 10...30 V DC.
Aplicação que requer distância de trabalho acima de 3,25 mm	✗	A distância de trabalho declarada é de 0...3,25 mm.
Controlador ou entrada cuja compatibilidade elétrica não foi especificada	✗	Não é possível confirmar a compatibilidade sem verificar tipo de entrada, alimentação e esquema de ligação do controlador.
Integração por protocolo de comunicação industrial	✗	A ficha não informa protocolo de comunicação; são especificadas saídas de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor duplo indutivo IFM IN5251 para acionamentos oscilantes, PNP, 4 mm, IP67

Confirme que o modelo recebido é IN5251 e que a aplicação corresponde a um acionamento oscilante.
Verifique se a alimentação disponível está entre 10 e 30 V DC e se a entrada do circuito é compatível com saída PNP.
Posicione o sensor conforme a montagem não embutida e respeite a distância de trabalho de 0...3,25 mm.
Fixe o sensor de modo que a posição de detecção corresponda ao movimento do acionamento; consulte o desenho dimensional para as dimensões do invólucro.
Faça a ligação usando o datasheet do fabricante para confirmar a função de cada condutor. Não deduza a pinagem apenas pela cor do fio.
Energize o circuito e verifique os indicadores de chaveamento e a resposta das duas saídas antes de colocar o equipamento em operação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Uma ou ambas as saídas não mudam de estado durante o movimento do atuador.	Distância entre alvo e sensor fora da faixa de trabalho, posicionamento incorreto ou circuito de entrada incompatível com PNP.	Confira a posição do alvo e a distância de trabalho de 0...3,25 mm; valide a alimentação e o tipo da entrada do controlador.
Sensor sem indicação de funcionamento.	Alimentação ausente, tensão fora de 10...30 V DC ou ligação incorreta.	Meça a tensão nos terminais de alimentação e confira a ligação usando o diagrama do fabricante.
Detecção instável ou ponto de comutação diferente do esperado.	Distância de montagem ou material do alvo influenciando a detecção; a ficha lista fatores de correção por material.	Verifique o material do alvo, aplique o fator de correção correspondente informado na ficha e confira o posicionamento.
A saída deixa de operar após uma falha no circuito conectado.	Possível curto-circuito, sobrecarga ou corrente de carga incompatível com o limite de saída.	Desenergize o circuito, inspecione a carga e a fiação e confirme que a corrente constante não ultrapassa 200 mA.

DOCUMENTAÇÃO TÉCNICA

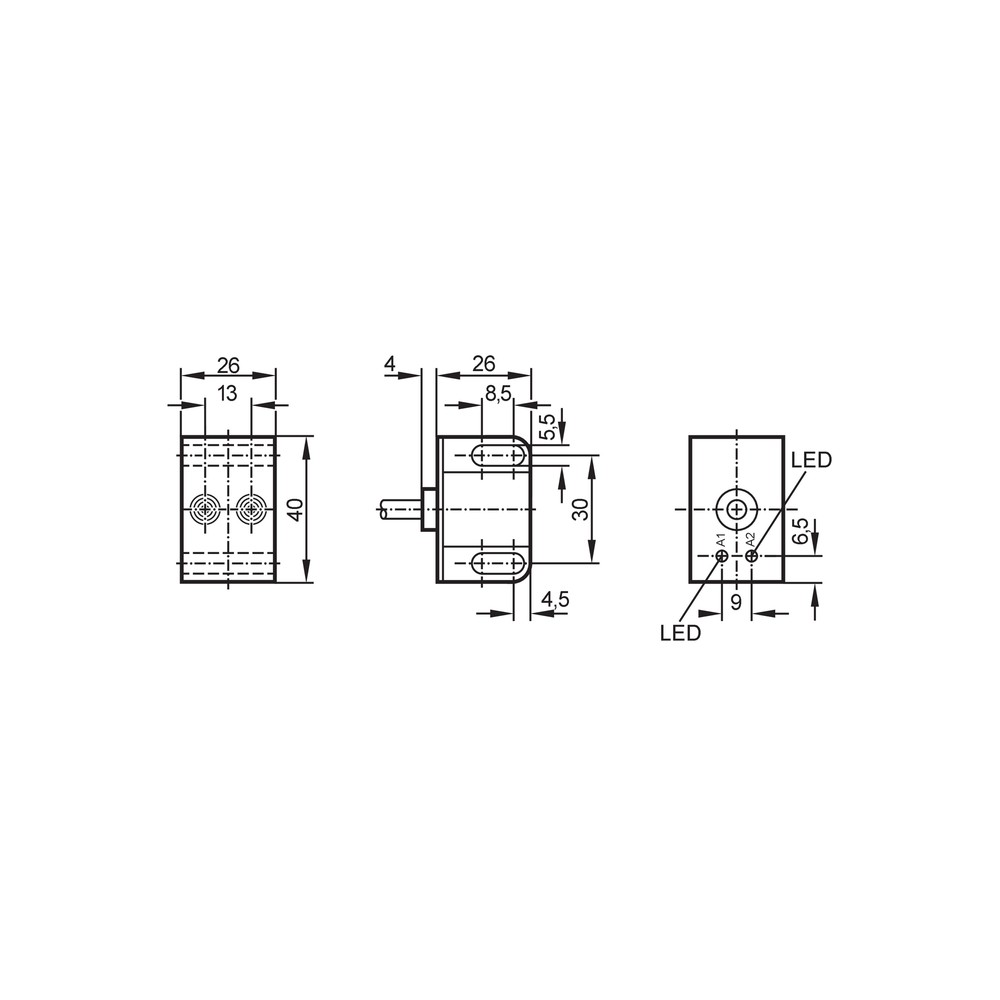

Folha de dados IFM IN5251 (PT-BR) (Datasheet) Desenho em escala IFM IN5251 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IN5251 e para quem ele serve?

É um sensor duplo indutivo para detecção de posição em acionamentos oscilantes. É indicado para aplicações com alimentação DC e circuito compatível com duas saídas PNP normalmente abertas.

Qual distância de detecção e tipo de montagem devo considerar?

O alcance nominal é 4 mm e a montagem é não embutida. A distância de trabalho indicada é de 0...3,25 mm.

O produto acompanha cabo ou acessórios?

A ficha informa cabo PVC de 2 m integrado ao sensor. Não há outros acessórios inclusos especificados no contexto do produto.

Posso usar o IN5251 com uma entrada NPN?

A ficha especifica saída PNP, não NPN. Portanto, não selecione o produto para uma entrada exclusivamente NPN sem confirmar uma interface compatível no sistema.

Ele funciona com alimentação AC?

A ficha especifica tensão DC de 10...30 V. Não há compatibilidade com alimentação AC indicada.

O sensor está instalado, mas não detecta o atuador. O que verifico antes de trocar?

Confira a distância e o alinhamento do alvo dentro da faixa de trabalho de 0...3,25 mm. Verifique também a alimentação e se a entrada conectada é compatível com PNP.

A saída parou depois que conectei a carga; o que pode ter acontecido?

Verifique curto-circuito, sobrecarga e corrente da carga, cujo limite constante de saída informado é 200 mA. Inspecione a fiação com o circuito desenergizado antes de substituir o sensor.

Quando escolher este sensor em vez de outro modelo?

Escolha o IN5251 quando a aplicação for acionamento oscilante e forem compatíveis montagem não embutida, saída PNP dupla e distância de trabalho de até 3,25 mm. Se esses requisitos não forem atendidos, compare os limites da aplicação com o datasheet de outro modelo.

Como devo posicionar e ligar o sensor na instalação?

Respeite a montagem não embutida e a distância de trabalho especificada. Confirme a função dos condutores no datasheet antes da ligação, pois a cor do fio, isoladamente, não substitui a identificação funcional.

Que dados conferir se a detecção variar conforme o material do alvo?

Consulte os fatores de correção informados para aço, aço inoxidável, latão, alumínio e cobre. Verifique o material e a distância de montagem antes de alterar ou substituir o sensor.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste modelo, aplicado à detecção de posição em acionamentos oscilantes (Ref.: tipo de sensor e aplicação).

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder ao circuito de entrada conectado (Ref.: tipo de saída).

Sr — distância real de comutação

Parâmetro de distância de comutação informado como 4 ± 10 % mm (Ref.: distância real de comutação Sr).

Histerese

Diferença de comutação expressa como percentual de Sr, especificada em 1...15 % de Sr (Ref.: histerese).

IP67

Grau de proteção do invólucro declarado na ficha do produto (Ref.: grau de proteção).
