Sensor Indutivo Duplo IFM IN5225

Pré-visualizar: IN5225 IFM - Sensor Duplo Indutivo Acionamentos Oscilantes 4mm PNP M12

IN5225 IFM - Sensor Duplo Indutivo Acionamentos Oscilantes 4mm PNP M12

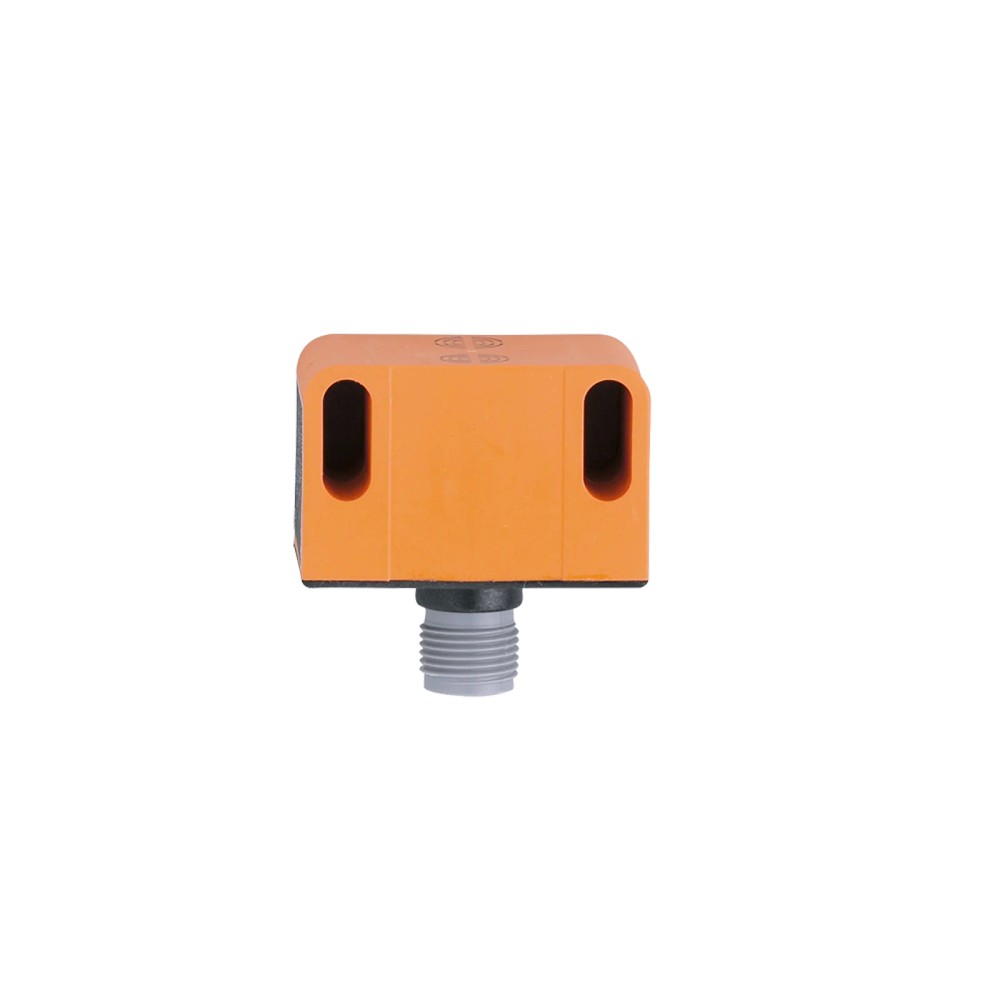

Imagem meramente ilustrativa

R$ 1.653,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5225
EAN: 4021179134880
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "IN5225 IFM - Sensor Duplo Indutivo Acionamentos Oscilantes 4mm PNP M12"

Destaques do Produto

Tecnologia

Sensor indutivo duplo

Saídas

2 x PNP normalmente abertas

Alcance nominal

4 mm

Alimentação

10 a 30 V DC

Conexão

M12, codificação A

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IN5225 IFM - Sensor Duplo Indutivo para Acionamentos Oscilantes, 4 mm, PNP, M12

O IFM IN5225 é um sensor duplo indutivo para detecção de posição em acionamentos oscilantes e atuadores. Possui duas saídas PNP normalmente abertas e alcance de detecção nominal de 4 mm. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12. Seu invólucro retangular tem proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo duplo
Aplicação indicada	Detecção de posição em acionamentos oscilantes e atuadores
Alcance de detecção	4 mm; distância de trabalho de 0 a 3,25 mm
Saídas	2 x normalmente abertas, PNP
Alimentação	10 a 30 V DC
Conexão elétrica	M12, codificação A, 4 contatos dourados
Grau de proteção	IP 67
Dimensões	40 x 26 x 26 mm
Temperatura ambiente	-25 a 80 °C
Frequência de comutação DC	1300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acionamentos oscilantes e atuadores em que sejam necessárias duas detecções indutivas de posição, respeitando o alcance e as condições elétricas especificadas.
Aplicações com alimentação DC entre 10 e 30 V e entrada de controle compatível com duas saídas PNP normalmente abertas.
Instalações em que a conexão elétrica M12 codificação A e o invólucro IP 67 atendam aos requisitos do conjunto.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada de controle que exija saída NPN ou saída normalmente fechada; o modelo é PNP com duas saídas normalmente abertas.
Não selecionar se a posição a detectar estiver fora da distância de trabalho informada de 0 a 3,25 mm.
Não conectar a uma alimentação fora da faixa de 10 a 30 V DC.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção de posição em acionamentos oscilantes e atuadores, usando as duas saídas de chaveamento para sinalização de posição.
Possibilidade de uso em conjuntos de automação com entradas DC compatíveis com saídas PNP normalmente abertas; essa aplicação depende da validação da lógica do controlador e da instalação.
Para instalação em ambiente sujeito a umidade ou poeira, considerar o grau IP 67 declarado e manter a conexão montada conforme as instruções do fabricante.
A operação deve respeitar a faixa de temperatura ambiente de -25 a 80 °C e a distância de trabalho especificada de 0 a 3,25 mm.
O comportamento de detecção pode variar conforme o material do alvo; a ficha informa fatores de correção para aço, aço inoxidável, latão, alumínio e cobre.

COMO ESCOLHER

Antes de comprar o IN5225 IFM - Sensor Duplo Indutivo para Acionamentos Oscilantes, 4 mm, PNP, M12, verifique estes pontos:

Escolha o IN5225 quando

A aplicação for detecção de posição em acionamento oscilante ou atuador, exigir duas saídas PNP normalmente abertas e permitir montagem para detecção dentro da distância de trabalho de 0 a 3,25 mm.

Avalie outra configuração quando

O circuito exigir lógica NPN, contatos normalmente fechados, alcance ou distância de trabalho diferentes, ou alimentação fora de 10 a 30 V DC. Confirme esses requisitos na ficha do sensor alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IN5225	Código do produto informado no anúncio e na ficha.
Marca	ifm / IFM electronic	Fabricante indicado para o produto.
Tipo de sensor	Indutivo duplo	Tecnologia e configuração do sensor.
Aplicação	Acionamentos oscilantes; sensor de posição para atuadores	Aplicação declarada na ficha do produto.
GTIN	4021179134880	Identificador comercial informado no anúncio.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	O sensor opera com corrente contínua.
Consumo de corrente	15 mA	Valor informado na ficha.
Classe de proteção elétrica	II	Classificação indicada na ficha do fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada para o produto.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado para as saídas.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classe informadas para compatibilidade eletromagnética.

Saídas
Função elétrica	PNP	Tipo de saída especificado.
Saídas de comutação	2 x normalmente aberto	As duas saídas são normalmente abertas.
Frequência de comutação DC	1300 Hz	Frequência máxima informada na ficha.
Corrente máxima constante da saída de comutação DC	200 mA	Limite constante indicado pelo fabricante.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal informado.
Distância real de comutação Sr	4 ± 10 % mm	Faixa de distância real de comutação indicada pelo fabricante.
Distância de trabalho	0...3,25 mm	Intervalo de trabalho especificado.
Histerese	1...15 % de Sr	Faixa percentual relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Desvio relativo informado para o ponto de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores por material do alvo; considerar ao avaliar a distância efetiva de detecção.

Conexão elétrica
Conexão	1 x M12, codificação A, 4 contatos dourados	Conector elétrico especificado; consultar o datasheet para atribuição dos pinos.
Número de fios	3 fios	Informação do anúncio; conferir o diagrama de ligação para a correspondência entre fios e contatos.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Limites de temperatura ambiente de operação informados.
Grau de proteção	IP 67	Grau de proteção declarado para o invólucro; observar as condições de montagem e conexão.
Temperatura ambiente UL	0...40 °C	Faixa Ta indicada no dado de certificação UL.
Número do arquivo UL	E174191	Identificador UL informado na ficha.

Dados mecânicos
Formato do invólucro	Retangular	Formato declarado para o corpo do sensor.
Material do invólucro	PBT	Material indicado na ficha.
Dimensões	40 x 26 x 26 mm	Dimensões do corpo do sensor.
Tipo de montagem	Não embutido	Condição de montagem indicada pelo fabricante; considerar o espaço ao redor do sensor conforme o desenho.
Torque máximo de aperto	0,6...1,5 Nm (porca)	Faixa de torque especificada para a porca.
Peso	40 g	Peso informado no catálogo.
MTTF	1064 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil.

Indicação de estado
Indicadores de status	2 x LED amarelo	LEDs de indicação do status de chaveamento.

COMPATIBILIDADE

Comunicação

• Saídas discretas de chaveamento PNP; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 10 a 30 V DC; duas saídas PNP normalmente abertas. Verifique a atribuição dos pinos no datasheet antes da ligação; a ficha resumida não especifica o pinout.

Processo Não possui conexão de processo informada; a aplicação é detecção de posição em atuadores/acionamentos oscilantes. Dimensões do invólucro: 40 x 26 x 26 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC configurada para receber duas saídas PNP normalmente abertas	✓	Corresponde ao tipo de saída indicado para o IN5225; confirme a alimentação e a atribuição dos pinos no datasheet.
Entrada que exige saída NPN ou contatos normalmente fechados	✗	A ficha especifica saídas PNP normalmente abertas.
Alimentação entre 10 e 30 V DC	✓	Está dentro da faixa de tensão de operação especificada.
Alimentação AC ou tensão DC fora de 10 a 30 V	✗	A ficha informa operação em DC de 10 a 30 V.
Montagem em atuador oscilante com alvo dentro da distância de trabalho de 0 a 3,25 mm	✓	A aplicação e a distância de trabalho correspondem aos dados do produto; confirme a geometria e a posição de montagem no conjunto.
Necessidade de comunicação IO-Link ou outro protocolo	✗	A ficha disponibilizada informa saídas discretas de chaveamento, sem protocolo de comunicação.

INSTALAÇÃO

Como instalar o IN5225 IFM - Sensor Duplo Indutivo para Acionamentos Oscilantes, 4 mm, PNP, M12

Confirme que o modelo IN5225, a alimentação DC de 10 a 30 V e as entradas de controle compatíveis com saídas PNP normalmente abertas correspondem ao projeto.
Consulte o datasheet para identificar a atribuição dos pinos do conector M12 antes de realizar a ligação; não deduza a pinagem apenas pela quantidade de contatos.
Posicione e fixe o sensor de acordo com a geometria do atuador e com o desenho em escala do fabricante; respeite a condição de montagem não embutida.
Ajuste a posição do alvo para que a detecção ocorra dentro da distância de trabalho de 0 a 3,25 mm.
Aperte a porca dentro da faixa especificada de 0,6 a 1,5 Nm, sem exceder o limite indicado.
Energize o circuito e verifique a comutação das duas saídas e os respectivos LEDs amarelos; confirme a operação nas condições reais do conjunto.

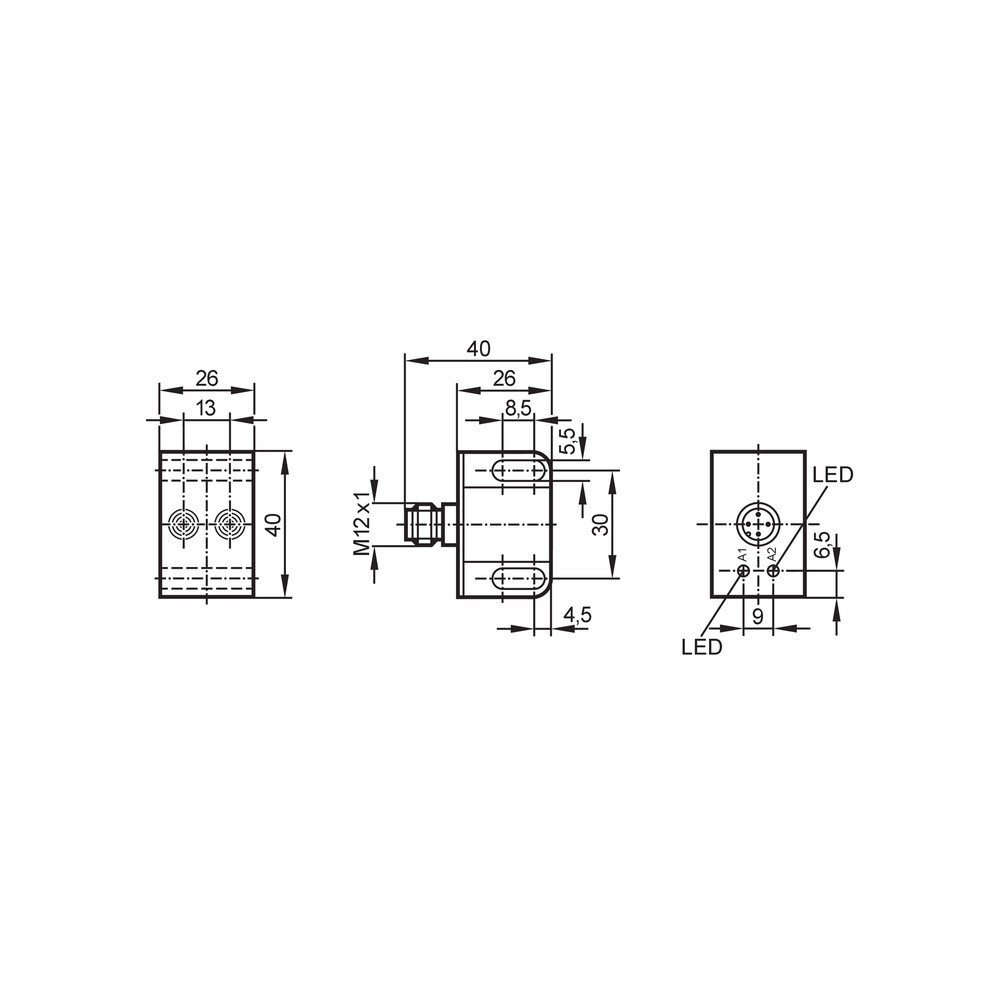

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Uma ou ambas as saídas não mudam de estado durante o movimento do atuador.	Alvo fora da distância de trabalho, sensor desalinhado ou ligação incompatível com a entrada do controlador.	Meça a distância entre sensor e alvo, confirme o alinhamento e verifique no datasheet a pinagem e a compatibilidade da entrada com PNP normalmente aberto.
O controlador indica estado ativo permanentemente ou não reconhece a saída.	Lógica de entrada diferente da saída PNP normalmente aberta ou erro na ligação elétrica.	Confirme o tipo elétrico e a lógica da entrada do controlador; valide a alimentação e a ligação conforme o diagrama do fabricante.
A detecção muda quando o material do alvo é alterado.	Fator de correção diferente conforme o material do alvo, alterando a distância efetiva de detecção.	Identifique o material e compare seu fator de correção informado na ficha; depois confira a distância e o ponto de comutação na instalação.
O sensor apresenta funcionamento intermitente após montagem ou manutenção.	Conector M12 mal encaixado, conexão elétrica incorreta ou sensor instalado fora da posição de detecção.	Inspecione o acoplamento do conector, confirme a pinagem no datasheet e teste a detecção dentro da distância de trabalho.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IN5225 em português (Datasheet) Desenho em escala do IFM IN5225 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IN5225 e para quem serve?

É um sensor duplo indutivo destinado à detecção de posição em acionamentos oscilantes e atuadores. Serve a projetos que aceitem duas saídas PNP normalmente abertas.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. O conector de ligação especificado é M12; consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Este sensor funciona com entrada NPN ou com contato normalmente fechado?

Não conforme a configuração informada: o IN5225 tem duas saídas PNP normalmente abertas. Para entradas NPN ou lógica normalmente fechada, selecione uma versão cuja ficha declare essa configuração.

Posso usar o IN5225 com alimentação AC ou fora de 10 a 30 V DC?

A ficha especifica alimentação de 10 a 30 V DC. Não há suporte na informação disponível para operação em AC ou fora dessa faixa.

O LED acende, mas o controlador não reconhece a posição; o que verificar?

Verifique se a entrada do controlador é compatível com saída PNP normalmente aberta e se a pinagem M12 foi respeitada. Confira também se o alvo está na distância de trabalho.

Uma saída não comuta; preciso trocar o sensor?

Não necessariamente. Antes da substituição, confirme alimentação, conexão e distância entre sensor e alvo, e teste se a entrada do controlador reconhece uma saída PNP normalmente aberta.

Devo comprar este modelo ou outro sensor indutivo?

Escolha o IN5225 se precisar de duas saídas PNP normalmente abertas e sua aplicação respeitar a distância de trabalho de 0 a 3,25 mm. Se exigir outra lógica de saída, alcance ou configuração, compare com a ficha do modelo alternativo.

O IN5225 vem com cabo ou conector correspondente?

A ficha especifica conexão M12, codificação A, com 4 contatos dourados, mas não informa cabo ou conector avulso incluído. Confirme o conteúdo da embalagem e os requisitos de conexão antes da compra.

Como posiciono e aperto o sensor na instalação?

Posicione-o conforme o desenho do fabricante e mantenha o alvo dentro da distância de trabalho de 0 a 3,25 mm. A ficha indica torque de 0,6 a 1,5 Nm para a porca.

Como identificar se a aplicação exige outro tipo de saída?

Compare a entrada do controlador com a configuração do sensor: o IN5225 fornece duas saídas PNP normalmente abertas. Se a entrada exigir NPN ou normalmente fechado, procure uma versão com essa especificação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste modelo, a ficha declara aplicação de detecção de posição em atuadores.

PNP

Tipo de saída de chaveamento especificado para o sensor; a entrada do controlador deve ser compatível com essa configuração.

Distância real de comutação usada como referência para especificações percentuais de detecção.

Histerese

Diferença entre os pontos de comutação e de descomutação, expressa aqui como percentual de Sr.

IP 67

Grau de proteção informado para o invólucro do sensor; a ficha não substitui as instruções do fabricante para montagem e conexão.
