- Referência do fabricante: IN5224
- EAN: 4021179134873
- NCM do produto: 85365090
Destaques do Produto
Alcance
4 mm...mais
Saiba mais sobre: "IN5224 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm M12 IP67"
Destaques do Produto
Alcance
4 mm
Saída
PNP/NPN
Conexão
M12
Montagem
Não embutido
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o IN5224 IFM - Sensor Duplo Indutivo para Acionamentos Oscilantes 4mm M12

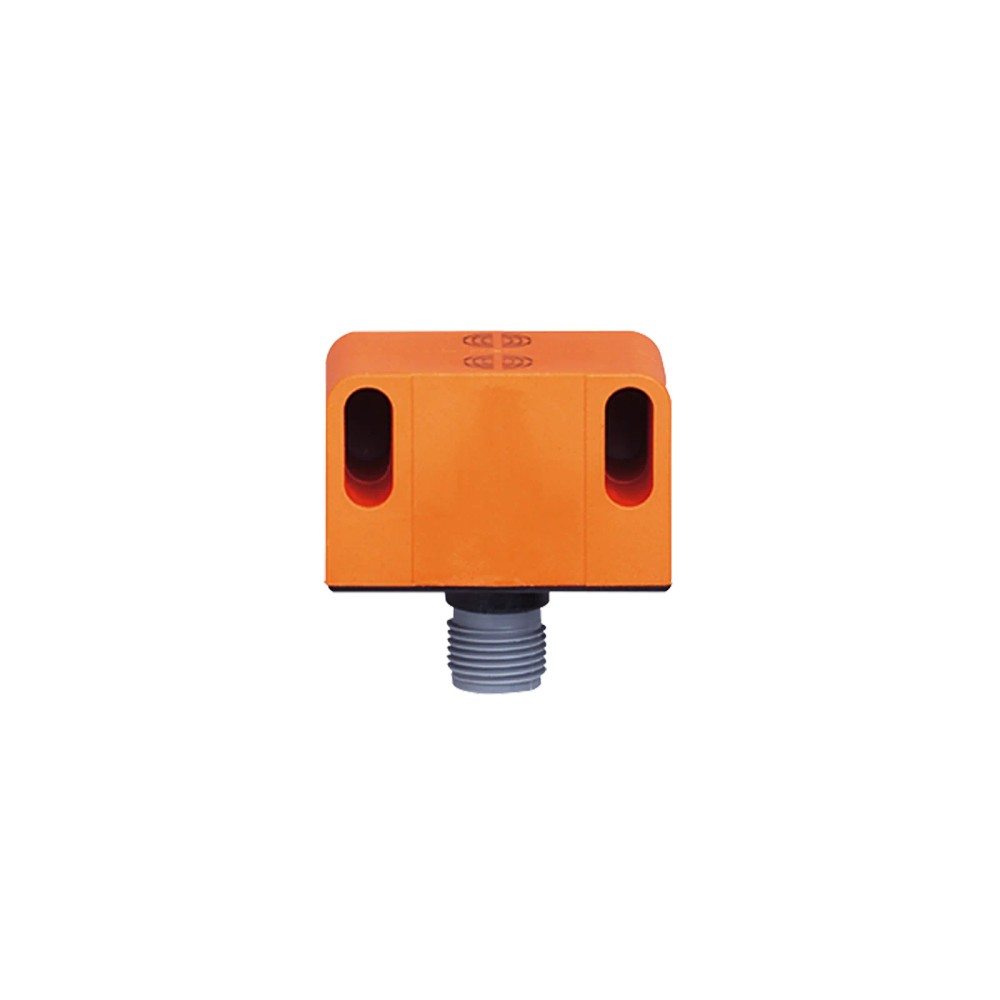

O IN5224 é um sensor indutivo duplo projetado para monitoramento preciso de posição em atuadores oscilantes. Operando com saída PNP/NPN, este dispositivo possui alcance de detecção de 4mm e conexão padrão M12. Sua carcaça retangular com proteção IP67 garante operação confiável em ambientes industriais, suportando frequências de comutação de até 1300 Hz.
PRINCIPAIS ESPECIFICAÇÕES
| Alcance | 4 mm |
| Tipo de Saída | 2 x Normalmente Aberto |
| Conexão | M12 |
| Tensão | 10-36 V DC |
| Frequência | 1300 Hz |
| Proteção | IP 67 |
| Montagem | Não embutido |

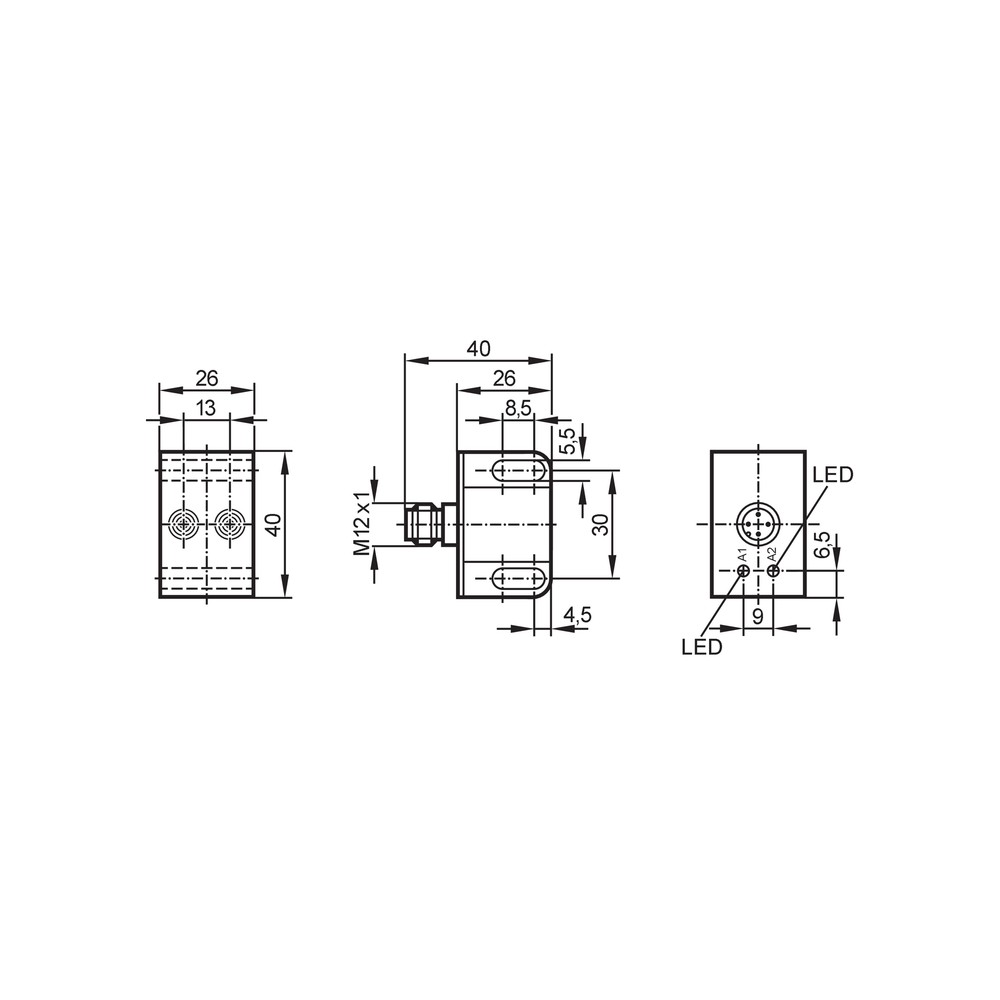

| Dimensões | 40 x 26 x 26 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Atuadores oscilantes
- Aplicações que necessitam de detecção redundante
- Sistemas de automação DC 10-36V
⚠ Considere outro se precisa de:
- Instalação embutida (flush) em materiais metálicos
- Ambientes com temperaturas superiores a 80°C
- Aplicações que exijam comunicação via protocolos industriais (ex: IO-Link)
APLICAÇÕES E USO
- Monitoramento de posição final em atuadores oscilantes.
- Sistemas de automação industrial que utilizam movimento rotativo/oscilante.
- Maquinário que necessita de monitoramento de redundância em um único invólucro.
COMO ESCOLHER
Antes de comprar o IN5224 IFM - Sensor Duplo Indutivo para Acionamentos Oscilantes 4mm M12, verifique estes pontos:
Quando utilizar o IN5224
Utilize este modelo quando for necessário monitorar posições em acionamentos oscilantes com redundância de sinal em um único invólucro retangular.
Quando buscar alternativas
Busque outra opção se a sua aplicação exigir detecção flush (embutida) ou se a temperatura operacional for superior a 80°C.
ESPECIFICAÇÕES TÉCNICAS
| Detecção | ||
|---|---|---|
| Tipo de sensor | Indutivo | Princípio de detecção |
| Configuração | Duplo | Estrutura do sensor |
| Precisão | ||
|---|---|---|
| Alcance de detecção | 4 mm | Distância nominal |
| Histerese | 1...15 % de Sr | Variação do ponto de comutação |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 10...36 DC V | Faixa de alimentação |
| Saída de comutação | PNP/NPN | Tipo de sinal de saída |
| Frequência de comutação | 1300 Hz | Velocidade de operação |
| Condições ambientais | ||
|---|---|---|
| Grau de proteção | IP 67 | Vedação |
| Temperatura ambiente | -20...80 °C | Limites térmicos |
COMPATIBILIDADE
Comunicação
• Sinal discreto (I/O padrão)
Conexões
Elétrica
M12, 4 pinos
Processo
Montagem não embutida
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente úmido ou com poeira (IP67) | ✓ | O sensor atende integralmente ao grau de proteção IP67. |
| Sistemas de controle de 24V DC | ✓ | A faixa de tensão 10-36V DC cobre perfeitamente sistemas de 24V. |
| Necessidade de montagem embutida (flush) | ✗ | O sensor é especificado como não embutido; a instalação embutida causará erro de detecção. |
INSTALAÇÃO
Como instalar o IN5224 IFM - Sensor Duplo Indutivo para Acionamentos Oscilantes 4mm M12
- Limpe a superfície de montagem para garantir a fixação correta.
- Posicione o sensor no suporte, respeitando a área livre para montagem não embutida.
- Insira e aperte as porcas de fixação com torque entre 0,6 e 1,5 Nm.
- Conecte o cabo M12 ao sensor, certificando-se de que o travamento está firme.
- Aplique a tensão de alimentação (10-36V DC) e verifique se o LED de status acende.
- Realize o teste de acionamento do atuador para validar a comutação das saídas.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta ou comuta intermitentemente | Alinhamento incorreto do atuador | Verificar se o alvo está dentro da distância de 4mm do sensor |
| LED de status não acende ou pisca | Curto-circuito na carga de saída | Testar a carga conectada à saída do sensor |
| Sensor comutado permanentemente | Instalação embutida em metal | Verificar se há metal ao redor da face ativa do sensor |
| Falhas de sinal intermitentes | Conector M12 frouxo ou oxidado | Inspeccionar o aperto e estado dos pinos do conector |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor IFM IN5224?
O IN5224 é um sensor duplo indutivo da IFM projetado para o monitoramento de posição em atuadores oscilantes.
O que acompanha o produto na embalagem?
Ele acompanha o corpo do sensor e porcas de fixação para montagem.
Posso instalar este sensor embutido em metal?
Não, este modelo é de montagem não embutida. A instalação embutida (flush) pode comprometer a precisão da detecção.
Quais são as limitações de uso deste sensor?
Não é compatível com aplicações que exigem montagem embutida ou que excedam a faixa térmica de -20 a 80 °C.
O sensor não está detectando o atuador. O que fazer?
Verifique a ausência de sinal no PLC. A causa provável pode ser um curto-circuito no cabo ou desalinhamento do atuador. Teste a continuidade do cabo e o alinhamento físico.
Como diagnosticar falha na alimentação do sensor?
O sintoma é o LED de status não acender. Verifique se a tensão de alimentação está na faixa de 10-36V DC e se a pinagem M12 está correta.
Qual a diferença entre este sensor duplo e um sensor indutivo comum?
Este sensor oferece uma solução dedicada para atuadores oscilantes com detecção dupla, enquanto sensores indutivos simples monitoram apenas um ponto.
Este modelo é compatível com qualquer entrada de PLC?
Sim, a versão com saída PNP/NPN oferece maior flexibilidade de integração com diferentes tipos de controladores industriais.
Qual o cuidado ao instalar o sensor?
Certifique-se de que o torque de aperto da porca esteja entre 0,6 e 1,5 Nm para evitar danos à carcaça.
Quais proteções elétricas o sensor possui?
O sensor possui proteção contra curto-circuito e inversão de polaridade, garantindo maior vida útil operacional.
GLOSSÁRIO TÉCNICO
Indutivo
Tecnologia que detecta metais através de campos eletromagnéticos. (Ref.: Tipo de sensor)
PNP/NPN
Tipo de saída que permite a conexão com lógica positiva ou negativa. (Ref.: Saída de comutação)
Histerese
Diferença entre o ponto de comutação de ligar e desligar. (Ref.: Variação no ponto de comutação)
IP67
Classificação de proteção contra penetração de poeira e imersão temporária em água. (Ref.: Grau de proteção)
Não embutido
Montagem que exige zona livre de metal ao redor da face ativa. (Ref.: Tipo de montagem)
