Sensor Indutivo IFM IN5212

Pré-visualizar: IN5212 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm M8

IN5212 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm M8

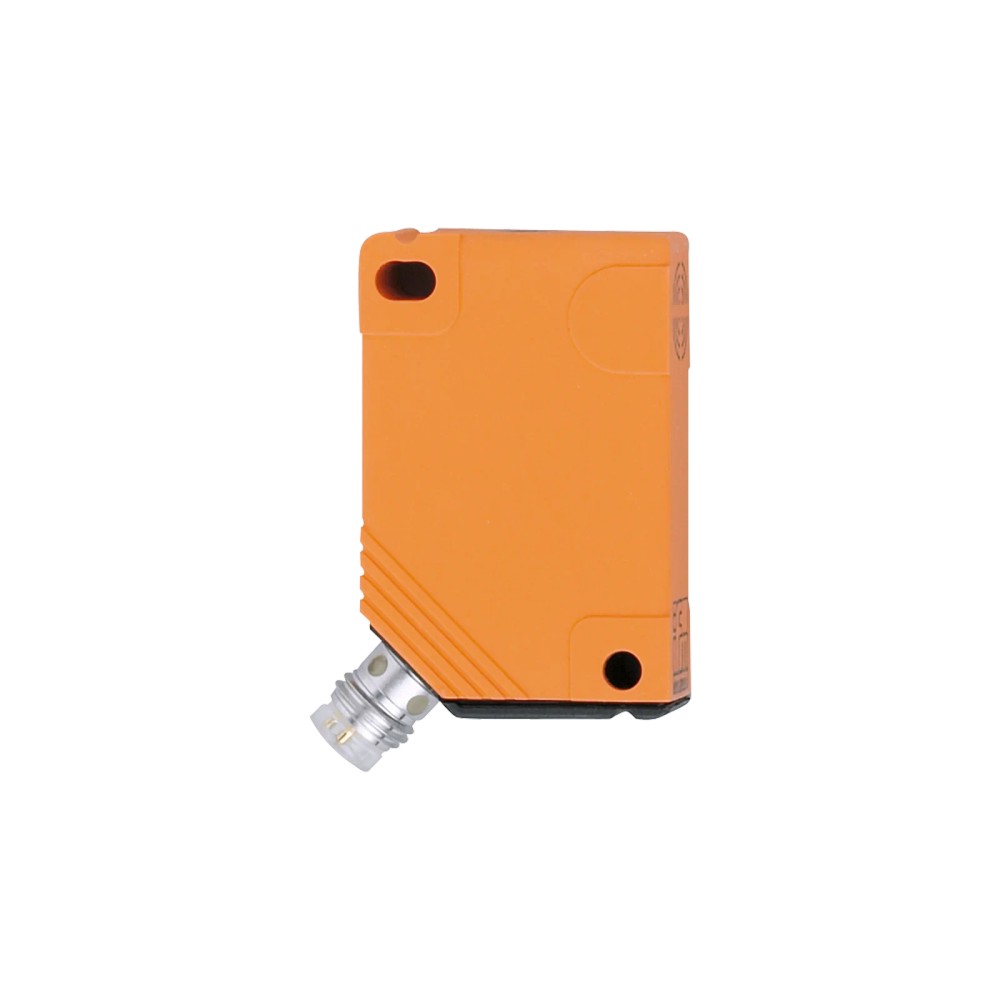

Imagem meramente ilustrativa

R$ 875,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5212
EAN: 4021179134750
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IN5212 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm M8"

Destaques do Produto

Tipo de saída

PNP normalmente aberta

Alcance nominal

4 mm; montagem não embutida

Alimentação

10...36 V DC

Conexão elétrica

M8, codificação A, 3 contatos

Ambiente

-25...80 °C; IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IN5212, retangular, PNP normalmente aberto, alcance de detecção de 4 mm, conexão M8

O IFM IN5212 é um sensor indutivo retangular para detecção sem contato de objetos metálicos. Possui saída PNP normalmente aberta, alcance nominal de detecção de 4 mm e conexão elétrica M8 com 3 contatos. Opera com alimentação de 10 a 36 V DC e frequência de comutação de até 1300 Hz. A instalação é não embutida; verifique o espaço disponível e a distância de trabalho indicada pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Alcance de detecção	4 mm
Montagem	Não embutido
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	1 x M8, codificação A, 3 contatos
Grau de proteção	IP 65
Frequência de comutação DC	1300 Hz
Temperatura ambiente	-25...80 °C
Dimensões e peso	40 x 12 x 26 mm; 20,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações que aceitem saída PNP normalmente aberta e alimentação DC de 10...36 V.
Instalações com espaço para montagem não embutida e distância de detecção compatível com alcance nominal de 4 mm.
Sistemas de controle que aceitem conexão elétrica M8 codificação A com 3 contatos.

⚠ Considere outro se precisa de:

Não selecione quando a entrada do sistema exigir saída NPN ou normalmente fechada: a configuração informada para este modelo é PNP normalmente aberta.
Não selecione para alimentação fora da faixa especificada de 10...36 V DC.
Não dimensione a aplicação supondo detecção nominal acima de 4 mm; confirme também a distância de trabalho de 0...3,25 mm no datasheet.

APLICAÇÕES E USO

Detecção de presença de peças metálicas em máquinas ou dispositivos, quando a saída PNP normalmente aberta e a faixa elétrica do sensor forem compatíveis com a entrada de controle. Essa aplicação é uma possibilidade baseada no tipo de produto, não uma aplicação específica validada na ficha.
Monitoramento de posição ou passagem de alvos metálicos em uma montagem fixa, desde que o alvo opere dentro da distância de trabalho indicada e sejam considerados os fatores de correção do material.
Uso em ambientes cuja temperatura ambiente esteja dentro de -25...80 °C e cuja instalação respeite a classificação IP 65 declarada. A ficha não especifica resistência a agentes químicos ou condições de lavagem; valide esses requisitos com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IN5212, retangular, PNP normalmente aberto, alcance de detecção de 4 mm, conexão M8, verifique estes pontos:

Escolha o IN5212 quando

A aplicação exigir sensor indutivo retangular não embutido, saída PNP normalmente aberta, alimentação de 10...36 V DC, alcance nominal de 4 mm e conexão M8 de 3 contatos.

Avalie outra configuração quando

O circuito exigir saída NPN, contato normalmente fechado, outra conexão ou uma distância de detecção superior à indicada. Compare os requisitos do controlador e da montagem com a ficha técnica antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor indutivo	Identificação do produto.
Modelo	IN5212	Código do fabricante e SKU do anúncio.
Formato do invólucro	Retangular	Formato físico informado na ficha.
Aplicação funcional	Detecção indutiva de objetos	Função indicada pelo tipo de sensor; a ficha não detalha materiais de alvo além dos fatores de correção listados.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA (a 24 V)	Valor informado pelo fabricante para a condição de 24 V.
Classe de proteção	III	Classificação de proteção elétrica indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção declarada na ficha.
Fontes de alimentação	Limited Voltage/Current	Classificação indicada na ficha do fabricante.
EMC	EN 60947-5-2 / EN 55011 classe B	Normas e classe declaradas pelo fabricante.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional informado na ficha.
Corrente máxima constante da saída DC	250 mA	Limite máximo especificado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída de comutação DC.
Frequência de comutação DC	1300 Hz	Frequência máxima especificada para operação DC.
Display de estado de comutação	1 x LED amarelo	Indicador visual de estado informado pelo fabricante.

Detecção e distância
Alcance de detecção	4 mm	Alcance nominal indicado na ficha.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação e tolerância declarados.
Distância de trabalho	0...3,25 mm	Intervalo de trabalho informado pelo fabricante; considerar no posicionamento do alvo.
Montagem	Não embutido	Tipo de montagem informado; requer considerar a geometria de instalação indicada pelo fabricante.
Histerese	1...15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação referenciada à distância real de comutação Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção por material declarados; afetam a distância efetiva de detecção em relação ao alvo de referência.

Conexões
Conexão elétrica	1 x M8; codificação A; 3 contatos	Tipo de conector e quantidade de contatos informados pelo fabricante.
Número de fios	3	Número de fios declarado nos dados do anúncio.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de operação ambiente indicada na ficha.
Temperatura ambiente certificada UL Ta	0...40 °C	Faixa Ta informada para a certificação UL; não confundir com a faixa geral de temperatura ambiente.
Grau de proteção	IP 65	Grau de proteção declarado; observar condições de instalação e conexão do fabricante.

Dados mecânicos
Dimensões	40 x 12 x 26 mm	Dimensões externas informadas; consultar desenho dimensional para orientação e cotas de montagem.
Material do invólucro	PBT	Material do invólucro indicado na ficha.
Peso	20,5 g	Peso informado no conjunto de dados do produto.
Torque máximo da bucha roscada	< 1,2 Nm	Limite informado para o apoio do soquete de latão contra a superfície de tensão.
Torque máximo do furo de fixação	< 0,5 Nm	Limite de torque de aperto declarado para o furo de fixação.

Dados de confiabilidade e identificação regulatória
MTTF	1925 anos	Valor de MTTF informado no conjunto de dados; não representa vida útil garantida.
Número do arquivo UL	E174191	Identificação UL indicada na ficha.
Enclosure type	Type 1	Classificação de invólucro informada no conjunto de dados.
NCM	8536.50.90	Código fiscal informado no cadastro do produto.
GTIN	4021179134750	Identificador comercial do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; o produto é descrito com saída de comutação PNP.

Conexões

Elétrica Conexão 1 x M8, codificação A, 3 contatos. Saída PNP normalmente aberta; alimentação de 10...36 V DC. Verifique a pinagem no datasheet do fabricante antes da ligação.

Processo Não se aplica conexão de processo. O sensor possui invólucro retangular de 40 x 12 x 26 mm e montagem não embutida; fixação mecânica conforme o desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta e alimentação DC dentro de 10...36 V	✓	Essas características correspondem à configuração elétrica declarada do sensor; confirme a pinagem M8 no datasheet.
Sistema que requer saída NPN ou normalmente fechada	✗	A ficha identifica saída PNP normalmente aberta.
Montagem não embutida com alvo metálico dentro da distância de trabalho especificada	✓	O modelo é não embutido; a distância de trabalho indicada é 0...3,25 mm e o alcance nominal é 4 mm.
Aplicação que exige alimentação fora de 10...36 V DC	✗	A tensão de operação informada é 10...36 V DC.
Instalação sujeita a temperatura ambiente dentro de -25...80 °C	✓	A faixa corresponde à temperatura ambiente especificada para o produto.
Aplicação que exige alcance nominal acima de 4 mm	✗	O alcance de detecção especificado é 4 mm.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IN5212, retangular, PNP normalmente aberto, alcance de detecção de 4 mm, conexão M8

Confirme que a função de entrada do controlador aceita saída PNP normalmente aberta e que a alimentação está dentro de 10...36 V DC.
Verifique no datasheet a pinagem correspondente ao conector M8 codificação A de 3 contatos antes de energizar; não deduza a atribuição dos contatos apenas pelo número de pinos.
Posicione o sensor como montagem não embutida e consulte o desenho dimensional para orientar a fixação e o espaço necessário.
Ajuste a posição do alvo considerando a distância de trabalho de 0...3,25 mm e os fatores de correção aplicáveis ao material detectado.
Aperte a fixação sem exceder os limites indicados pelo fabricante: < 1,2 Nm para a condição descrita da bucha roscada e < 0,5 Nm no furo de fixação.
Após a ligação, energize o circuito e confira o estado do LED amarelo e a comutação da saída durante o movimento do alvo.

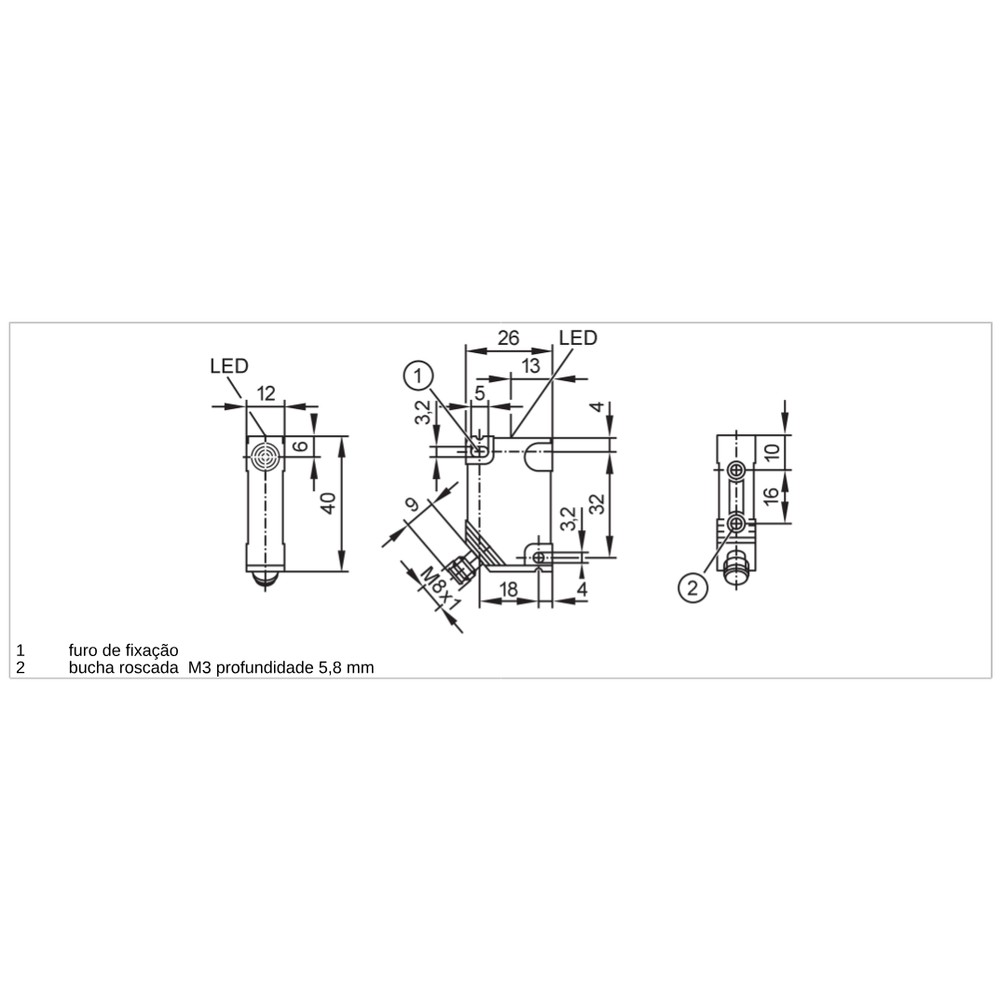

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a detecção do alvo.	Alimentação fora da faixa especificada, ligação incompatível com entrada PNP ou pinagem incorreta no conector.	Meça a alimentação nos terminais e confira a configuração da entrada do controlador e a pinagem M8 no datasheet.
A saída permanece ligada ou não retorna ao estado esperado.	Lógica de saída interpretada incorretamente; o modelo é normalmente aberto, ou o alvo permanece dentro da zona de detecção.	Confirme a lógica esperada no programa de controle e afaste o alvo para verificar a mudança do sinal.
A detecção ocorre a uma distância menor que a esperada.	Posição além da distância de trabalho ou fator de correção do material do alvo reduzindo a distância efetiva.	Meça a distância entre a face sensora e o alvo e compare com 0...3,25 mm; consulte o fator de correção do material na ficha.
O sensor deixa de comutar de forma consistente durante a operação.	Fixação ou posicionamento do alvo fora da zona de trabalho, ou condição ambiental fora da faixa especificada.	Verifique estabilidade mecânica, distância do alvo, temperatura ambiente e indicação do LED de estado.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IN5212 (PT-BR) (Datasheet) Desenho em escala do IFM IN5212 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IN5212 e para que tipo de detecção serve?

É um sensor indutivo retangular para detectar objetos por comutação sem contato. Sua saída é PNP normalmente aberta e o alcance nominal informado é de 4 mm.

Com quais entradas e conectores elétricos posso usar este sensor?

Use com uma entrada que aceite saída PNP normalmente aberta e alimentação de 10...36 V DC. A conexão é M8 codificação A com 3 contatos; confira a pinagem no datasheet.

O produto acompanha cabo ou conector separado?

A ficha fornecida não informa acessórios inclusos e não identifica cabo ou conector separado como item acompanhado. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Este modelo serve se meu controlador exigir saída NPN?

Não, a configuração informada para o IN5212 é PNP. Para uma entrada NPN, selecione uma versão compatível com o circuito de controle.

Posso usar este sensor com alimentação AC?

A ficha especifica alimentação DC de 10...36 V. Não há especificação de alimentação AC para este modelo.

O sensor acende, mas o controlador não muda de estado: o que verifico?

Confira primeiro se a entrada do controlador aceita PNP normalmente aberta e revise a pinagem M8 no datasheet. Verifique também a configuração da entrada e a tensão de alimentação.

A distância de detecção parece menor no meu alvo; preciso trocar o sensor?

Antes de trocar, confira a distância de trabalho e o material do alvo. A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

É melhor escolher o IN5212 ou outro modelo de sensor?

Escolha o IN5212 se a aplicação exigir montagem não embutida, saída PNP normalmente aberta, alimentação DC dentro da faixa especificada e conexão M8 de 3 contatos. Se algum desses requisitos não corresponder, compare com um modelo cuja configuração atenda ao circuito e à montagem.

Como faço a instalação e o ajuste do sensor?

Fixe-o como montagem não embutida e ajuste a posição do alvo conforme a distância de trabalho indicada no datasheet. Consulte o desenho dimensional e confirme a pinagem antes da ligação elétrica.

Como verificar se a instalação está funcionando depois de ligar?

Observe o LED amarelo de estado e confira se a saída comuta ao aproximar e afastar o alvo. Se não houver mudança, verifique alimentação, pinagem, lógica da entrada e posição do alvo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo e fornece um sinal de comutação.

PNP

Tipo de saída de comutação indicado para conexão a uma entrada compatível com sinal PNP.

Normalmente aberta

Configuração de saída identificada como normalmente aberta na ficha do produto.

Distância real de comutação Sr

Parâmetro de distância de comutação especificado com tolerância pelo fabricante.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos externos, conforme condições de ensaio aplicáveis.
