Sensor Indutivo IFM IN5130 - PNP 4mm com Cabo 6m

Pré-visualizar: IN5130 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm 6m

IN5130 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm 6m

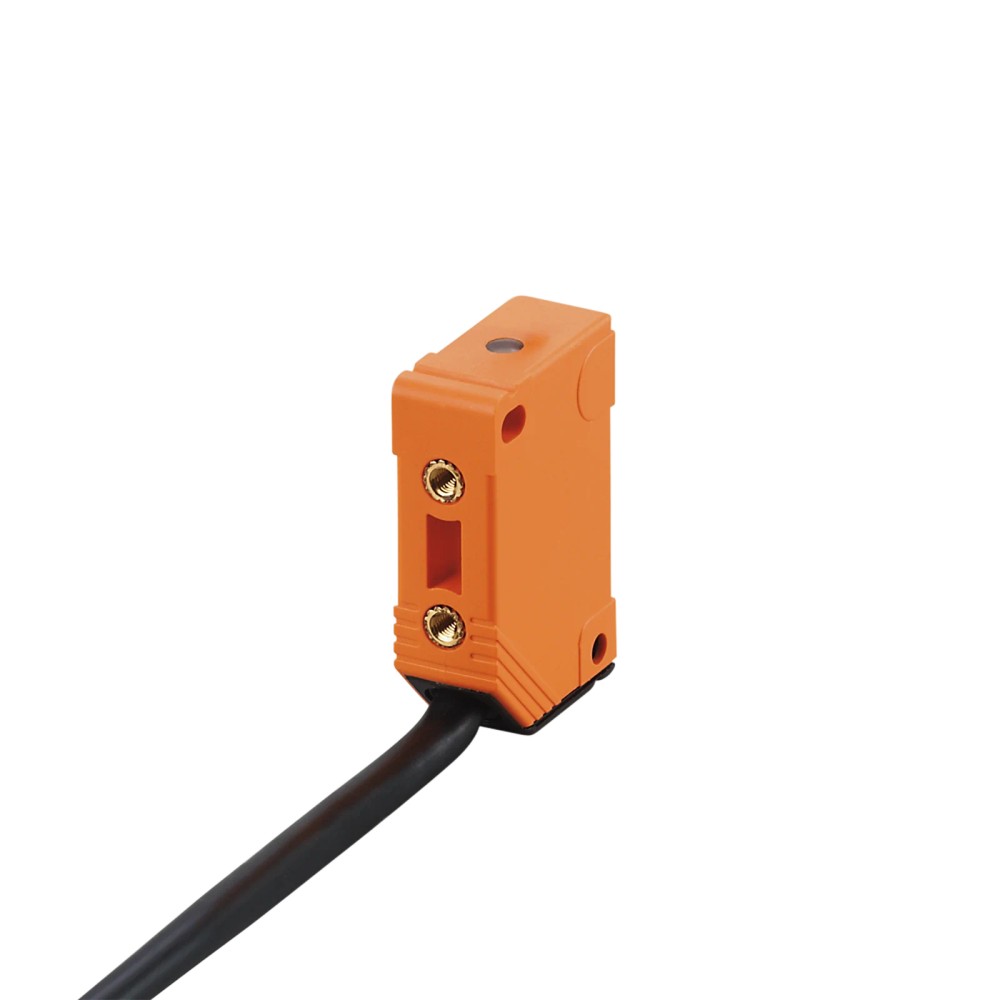

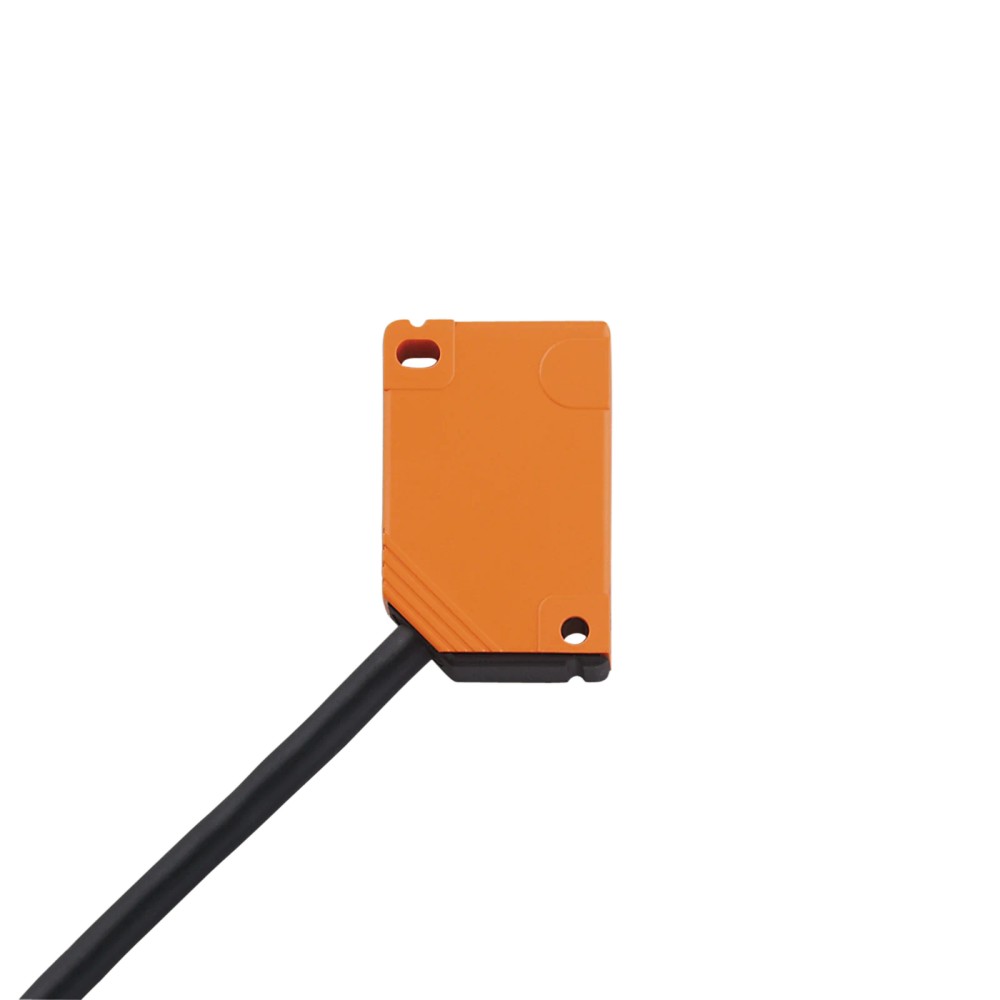

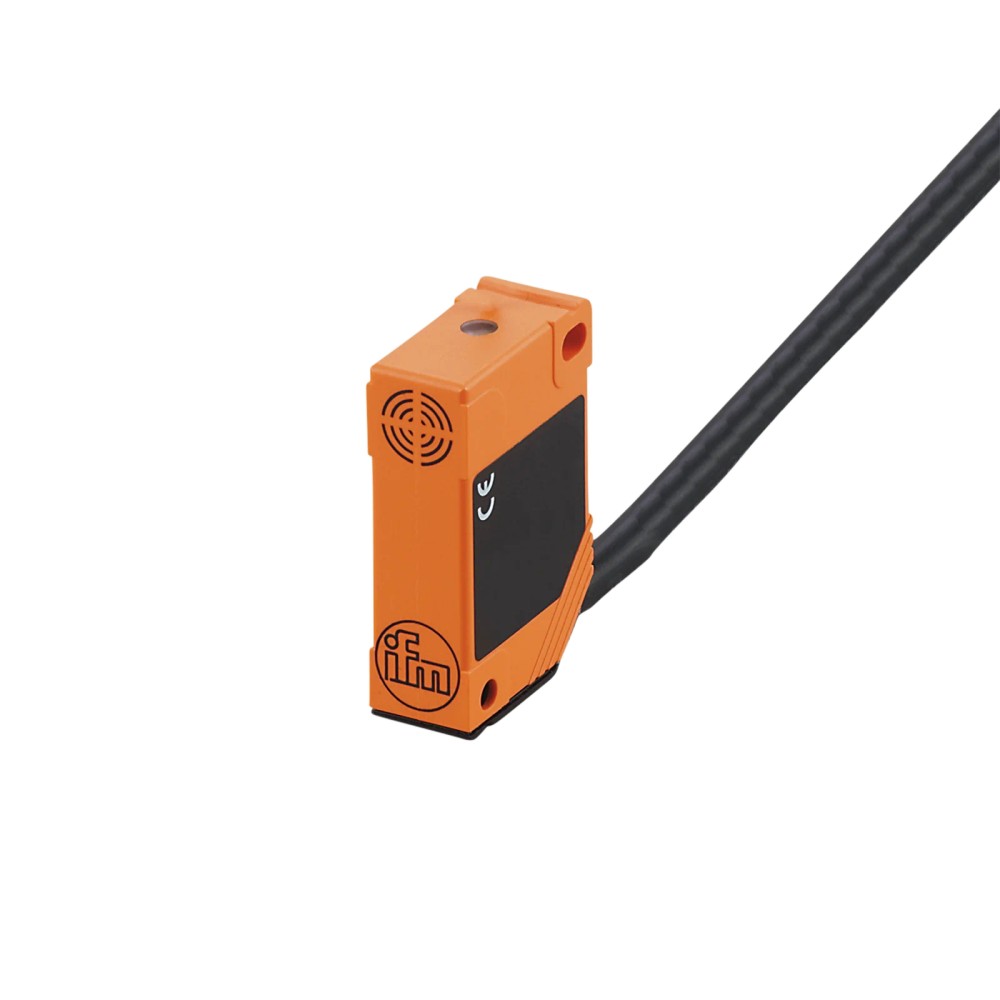

Imagem meramente ilustrativa

R$ 806,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5130
EAN: 4021179133937
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IN5130 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm 6m"

Destaques do Produto

Tipo de saída

PNP

Distância de detecção

4 mm

Conexão

6 m PVC

Tipo de montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IN5130 - Retangular, PNP, 4mm, 6m

O sensor indutivo IFM IN5130 é um dispositivo retangular de alta performance voltado para detecção precisa de objetos metálicos em sistemas de automação. Com alcance de 4 mm e saída PNP normalmente aberta, ele garante robustez com grau de proteção IP67 e alta frequência de comutação de 1300 Hz. A conexão é realizada por um cabo PVC integrado de 6 metros, facilitando a instalação em máquinas e esteiras.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IN5130
Alcance de detecção	4 mm
Tipo de saída	PNP
Configuração	NA (Normalmente Aberto)
Grau de proteção	IP 67
Frequência	1300 Hz
Conexão	Cabo 6 m PVC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em linhas de montagem.
Ambientes com requisitos de proteção IP67 contra poeira e imersão temporária.
Aplicações que requerem confiabilidade de 1300 Hz de frequência de comutação.

⚠ Considere outro se precisa de:

Uso em ambientes com detecção de materiais não metálicos.
Exposição a temperaturas fora do range de -25 a 80 °C.
Torque de aperto superior a 1,2 Nm no soquete ou 0,5 Nm no furo de fixação.
Aplicação em áreas com risco de impacto mecânico severo.

APLICAÇÕES E USO

Detecção de presença de peças metálicas em linhas de produção automatizadas.
Monitoramento de posição de componentes em máquinas ferramenta.
Contagem de objetos metálicos em esteiras transportadoras.
Automação de processos onde a resistência contra poeira e umidade é um requisito crítico.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IN5130 - Retangular, PNP, 4mm, 6m, verifique estes pontos:

Quando escolher este sensor

Utilize o IN5130 para aplicações que exigem detecção de materiais ferrosos ou não ferrosos com alta frequência de comutação e onde o ambiente possui umidade ou poeira (IP67). Ideal quando o cabo fixo é uma vantagem para evitar desconexões indesejadas.

Quando buscar outra alternativa

Busque outra opção se sua aplicação exigir detecção de materiais não metálicos, se for necessária uma distância de detecção maior que 4 mm ou se a aplicação exigir conectores rápidos (M12/M8) em vez de cabos fixos.

ESPECIFICAÇÕES TÉCNICAS

Dados gerais
Tipo de produto	Sensor indutivo	Classificação funcional
Formato	Retangular	Geometria do invólucro

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação permitida
Consumo de corrente	15 mA (24 V)	Consumo típico em repouso
Configuração de saída	PNP / Normalmente aberto	Lógica de controle

Detecção
Alcance de detecção	4 mm	Distância nominal de comutação
Tipo de montagem	Não embutido	Restrição de instalação
Frequência de comutação	1300 Hz	Capacidade de processamento de pulsos

Condições ambientais
Grau de proteção	IP 67	Resistência ambiental
Temperatura ambiente	-25...80 °C	Limites operacionais térmicos

COMPATIBILIDADE

Comunicação

• Saída digital PNP padrão industrial

Conexões

Elétrica Cabo fixo de 6 metros em PVC, 3 fios (0,5 mm²).

Processo Montagem não embutida através de furos de fixação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de óleo ou água	✓	O grau de proteção IP67 é adequado para tais condições.
Ambiente de alta temperatura (+90 °C)	✗	O sensor é especificado apenas até 80 °C.
Detecção de objetos de alumínio	✓	O sensor detecta metais; observe o fator de correção de 0,3 para alumínio.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IN5130 - Retangular, PNP, 4mm, 6m

Desligue a alimentação elétrica do sistema antes de iniciar.
Posicione o sensor respeitando a distância de detecção de 4 mm do objeto alvo.
Fixe o sensor utilizando os furos de montagem adequados, observando o torque máximo de 0,5 Nm.
Conecte os fios conforme o diagrama: Marrom (Positivo), Azul (Negativo), Preto (Saída).
Verifique o alinhamento do sensor e certifique-se de que nenhum material metálico estranho esteja interferindo no campo do sensor.
Ligue a alimentação e observe o LED amarelo de status para confirmar a detecção do alvo.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor permanece com a saída ativada (LED amarelo aceso) sem a presença do objeto alvo.	Obstrução da face ativa por limalhas metálicas ou detritos.	Limpe a face do sensor e verifique se o LED apaga.
O sensor não comuta ou apresenta comportamento intermitente.	Tensão de alimentação fora da faixa de 10-36V ou queda de tensão nos fios.	Meça a tensão nos terminais do sensor durante a operação.
Falhas na detecção mesmo com o objeto dentro do alcance.	Alinhamento incorreto do objeto metálico com a face ativa.	Verifique a distância entre o objeto e a face do sensor conforme as especificações.
Saída do sensor não funciona e LED de status permanece inativo.	Dano por sobrecorrente ou curto-circuito na carga conectada.	Verifique a continuidade da carga e o consumo de corrente da saída (máx. 250 mA).

DOCUMENTAÇÃO TÉCNICA

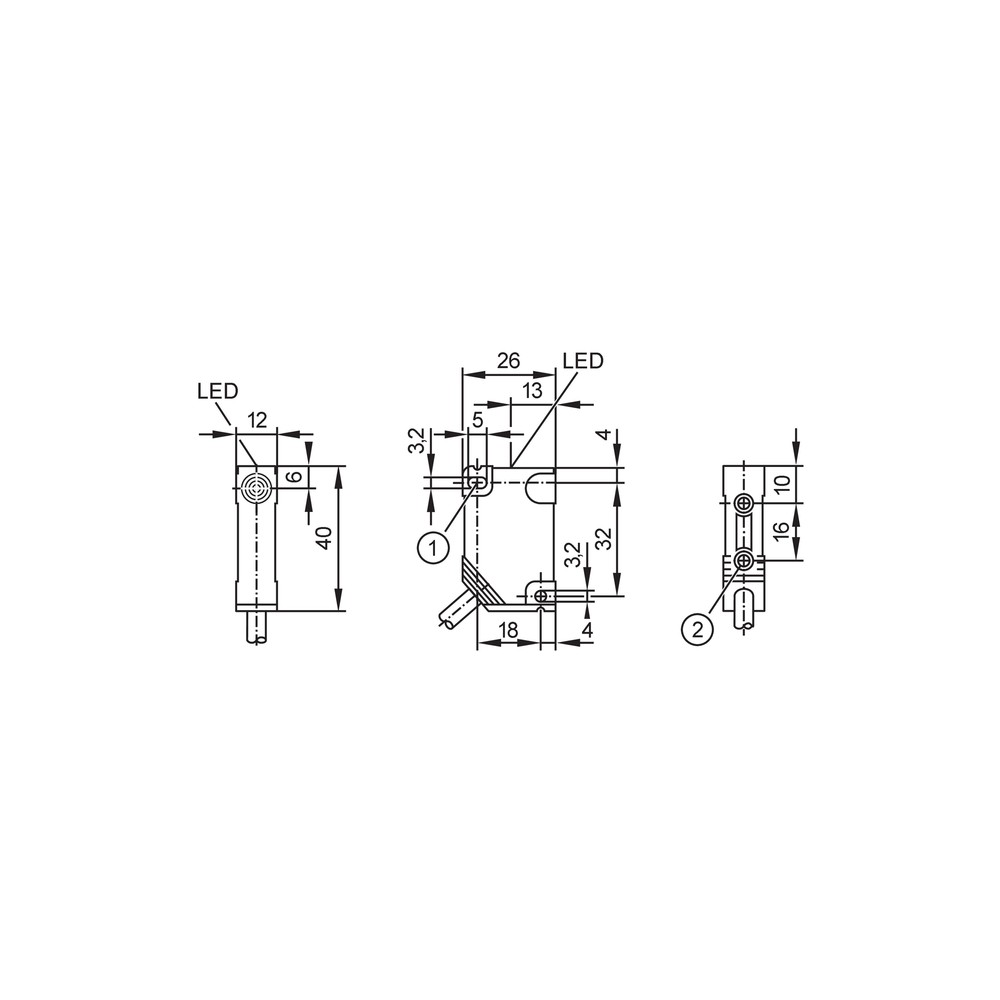

Datasheet IN5130 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM IN5130 e para que ele serve?

Este é um sensor indutivo retangular PNP projetado para detecção sem contato de objetos metálicos em automação industrial.

O que acompanha o sensor IN5130 no pacote?

O sensor acompanha um cabo integrado de 6 metros em PVC e possui corpo em PBT. Não inclui suportes de montagem ou outros acessórios extras além do que está integrado.

O IN5130 pode detectar objetos de plástico?

O sensor não deve ser utilizado para detectar objetos não metálicos, como plásticos ou madeira, pois sua tecnologia de detecção é estritamente indutiva.

Posso usar este sensor em ambientes com calor extremo?

O sensor não é adequado para aplicações com temperaturas ambientes superiores a 80 °C ou inferiores a -25 °C, pois isso compromete a integridade do invólucro e a eletrônica interna.

Como diagnosticar uma falha de comutação no sensor?

Sintomas comuns incluem falha na comutação ou estado lógico constante; verifique primeiro se há detritos metálicos obstruindo a face ativa ou se a tensão de alimentação está fora da faixa de 10 a 36 V DC.

O que indica o LED amarelo no sensor?

Um LED amarelo aceso indica que o alvo foi detectado e a saída está ativa; se não acender, verifique o alinhamento do alvo e a integridade da fiação.

Este modelo é melhor que sensores com conector M12?

O IN5130 é a solução integrada com cabo fixo de 6m; se sua aplicação exige troca rápida de cabos, considere modelos com conector M8 ou M12 da série ifm.

Este sensor é vendido em kit ou unidade individual?

O modelo IN5130 é uma unidade única e não faz parte de um kit; ele é otimizado para aplicações onde a conexão direta por cabo é preferível para evitar pontos de falha em conectores.

Quais os cuidados na instalação mecânica?

A montagem requer torque máximo de 0,5 Nm para o furo de fixação e 1,2 Nm para o soquete de latão, evitando danos mecânicos ao PBT.

Qual a procedência deste sensor?

Este produto possui procedência industrial da IFM Electronic, garantindo conformidade com normas técnicas e padrões de qualidade fabril.

GLOSSÁRIO TÉCNICO

PNP

Saída positiva comutada onde o sensor conecta a carga ao polo positivo da fonte de alimentação. (Ref.: Configuração de saída)

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de campos eletromagnéticos. (Ref.: Tecnologia de detecção)

IP67

Grau de proteção que indica total vedação contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

Distância de detecção (Sr)

Distância nominal na qual o sensor detecta um objeto padrão. (Ref.: 4 mm)

PBT

Polímero termoplástico de engenharia utilizado na carcaça do sensor, oferecendo resistência química e mecânica. (Ref.: Materiais do invólucro)
