Sensor Indutivo IFM IN5129

Pré-visualizar: IN5129 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm 2m Cabo

IN5129 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm 2m Cabo

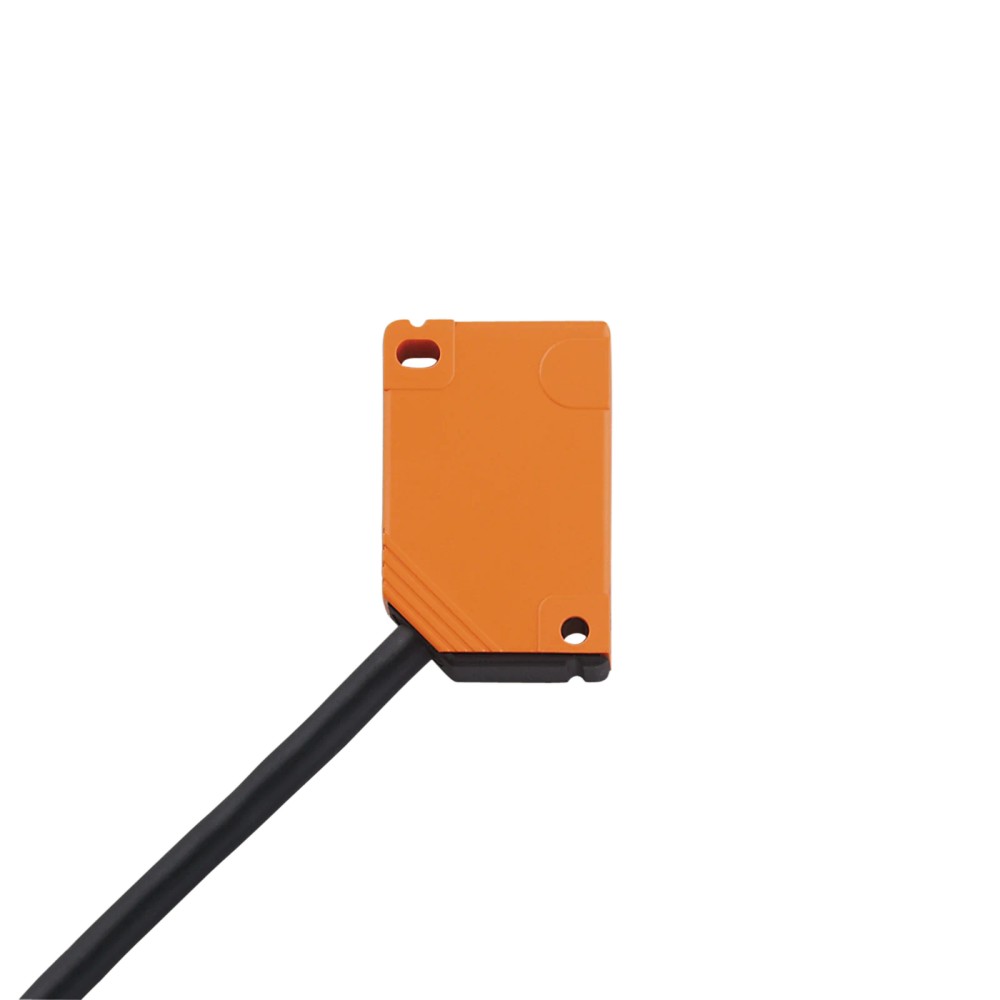

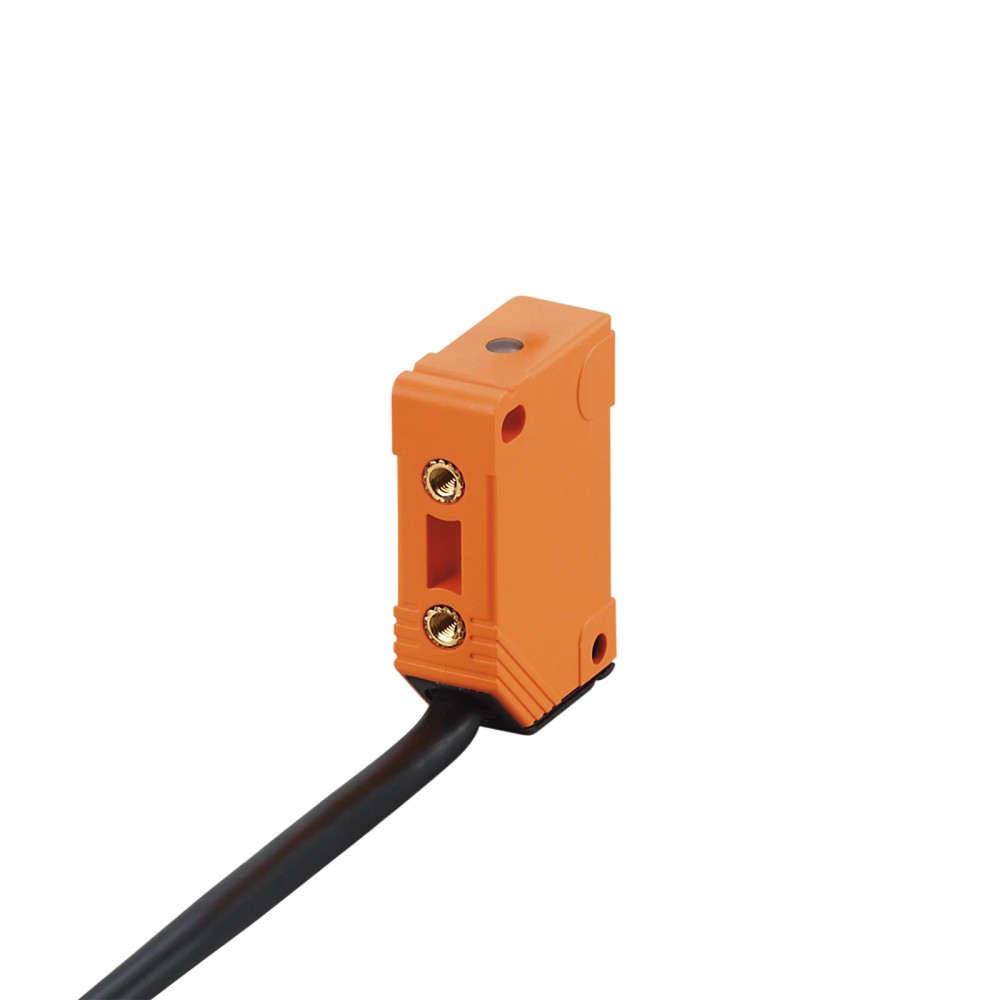

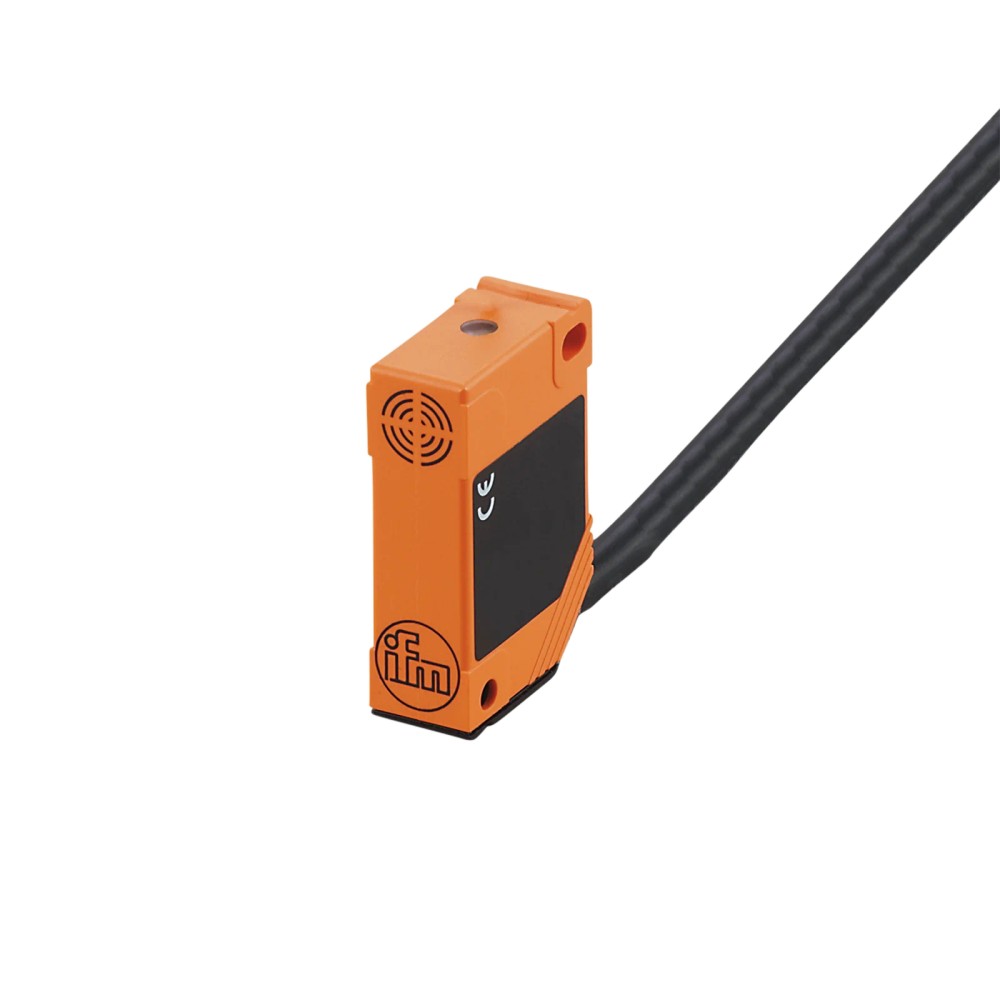

Imagem meramente ilustrativa

R$ 749,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN5129
EAN: 4021179133920
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 4...mais

Fechar menu

Saiba mais sobre: "IN5129 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm 2m Cabo"

Destaques do Produto

Alcance de detecção

4 mm

Tipo de saída

PNP / Normalmente Aberto

Conexão

Cabo PVC 2 m

Grau de Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IN5129 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm 2m Cabo

O IN5129 é um sensor indutivo retangular da IFM, ideal para detecção sem contato de objetos metálicos em sistemas de automação industrial. Possui alcance de 4 mm, saída PNP normalmente aberta e invólucro em PBT resistente com grau de proteção IP 67. Sua instalação é simplificada através de um cabo de conexão de 2 metros já integrado.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IN5129
Alcance	4 mm
Tipo de Saída	PNP / NA
Tensão	10...36 DC V
Conexão	Cabo 2 m
Proteção	IP 67
Montagem	Não embutido

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de fim de curso em máquinas operatrizes
Contagem de peças metálicas em esteiras
Posicionamento de componentes em linhas de montagem automotiva

⚠ Considere outro se precisa de:

Locais com temperatura ambiente fora da faixa de -25 a 80 °C
Aplicações que exigem detecção de materiais não metálicos
Locais com vibração excessiva que exceda a resistência mecânica do invólucro PBT

APLICAÇÕES E USO

Detecção de presença ou posição de peças metálicas em máquinas rotativas.
Monitoramento de fim de curso em dispositivos lineares.
Contagem de produtos em linhas de transporte automatizadas.
Utilização em ambientes industriais com presença de umidade (IP67).

COMO ESCOLHER

Antes de comprar o IN5129 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm 2m Cabo, verifique estes pontos:

Escolha este modelo se

Sua aplicação necessita de detecção metálica precisa até 4 mm, exige um corpo retangular compacto de PBT e conexão direta por cabo, garantindo proteção IP 67.

Busque alternativa se

Sua aplicação exige distância de detecção maior que 4 mm, necessita de conector M12 para substituição rápida (swap) ou o ambiente exige resistência mecânica superior à do invólucro PBT (como áreas de impacto pesado).

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	4 mm	Distância nominal de operação conforme norma EN 60947-5-2.
Montagem	não embutido	Requer espaço livre ao redor da face ativa para evitar detecções falsas.

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação permitida para operação contínua.
Consumo de corrente	15 mA (24 V)	Corrente típica consumida pelo sensor em operação.
Frequência de comutação	1300 Hz	Capacidade máxima de alternância da saída por segundo.

Dados mecânicos
Material do invólucro	PBT	Material plástico de alta resistência para o corpo do sensor.
Dimensões	40 x 12 x 26 mm	Gabinete retangular compacto para montagem em espaços reduzidos.
Grau de proteção	IP 67	Proteção contra poeira e imersão temporária.

Condições ambientais
Temperatura ambiente	-25...80 °C	Limite de temperatura para garantir precisão e durabilidade.
EMC	EN 60947-5-2	Conformidade com normas de compatibilidade eletromagnética.

COMPATIBILIDADE

Comunicação

• Saída digital PNP (Sinal de chaveamento)

Conexões

Elétrica Cabo fixo em PVC, 2 metros, 3 fios (BN, BU, BK).

Processo Montagem mecânica via suporte com parafusos (furos de fixação).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de líquidos/óleos	✓	O grau de proteção IP 67 assegura vedação adequada para ambientes industriais com umidade.
Detecção de objetos de alumínio	✓	Sensor indutivo detecta metais, porém a distância de detecção será reduzida conforme o fator de correção para alumínio (0,3).
Redes de comunicação industrial (Profinet/IO-Link)	✗	Este é um sensor puramente digital (chaves/sinal); não possui protocolo de comunicação digital integrado.

INSTALAÇÃO

Como instalar o IN5129 IFM - Sensor Indutivo IFM Detecção de objetos PNP 4mm 2m Cabo

Identifique a posição ideal de montagem respeitando o alcance de 4 mm.
Fixe o sensor no suporte utilizando os furos previstos, sem exceder o torque de 0,5 Nm.
Verifique se a montagem é não embutida, mantendo a face livre de interferências metálicas laterais.
Realize a conexão elétrica seguindo o código de cores: Marrom (24V+), Azul (0V), Preto (Saída).
Verifique o acendimento do LED amarelo ao posicionar um alvo metálico.
Ajuste a distância final para garantir que o objeto fique dentro da zona de trabalho segura.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da saída apesar da presença do alvo.	Objeto metálico fora do alcance nominal (4mm) ou desalinhado.	Verificar se o alvo está dentro da distância de trabalho (0...3,25 mm) e centralizado.
O sensor não comuta ou o LED de status não acende.	Curto-circuito ou sobrecarga na saída da carga conectada.	Medir a tensão de saída e verificar se a corrente de carga não excede 250 mA.
Sensor inoperante e possível ausência de sinal no controlador.	Inversão de polaridade na alimentação ou fios trocados.	Conferir o diagrama de cores: Marrom (Positivo), Azul (Negativo), Preto (Saída).
Sensor comuta mesmo sem a presença do alvo intencional.	Interferência de metais vizinhos devido à montagem não embutida.	Verificar se não há metais no raio de influência ao redor da face ativa do sensor.

DOCUMENTAÇÃO TÉCNICA

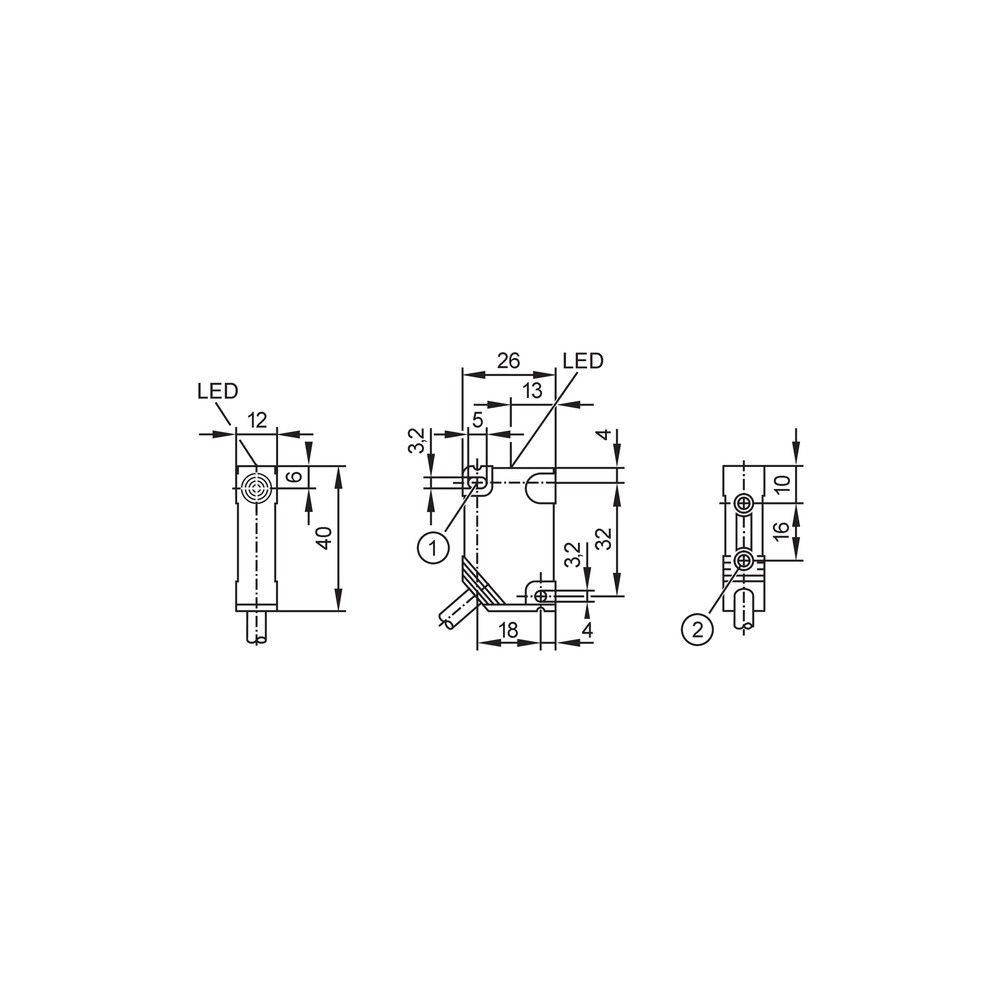

Folha de dados técnicos IN5129 (Datasheet) Desenho técnico em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IN5129?

Este é um sensor indutivo retangular da linha IFM IN5129, projetado para detecção sem contato de objetos metálicos em aplicações industriais automatizadas.

O que acompanha o produto na embalagem?

O sensor acompanha um cabo integrado de 2 metros em PVC, pronto para conexão elétrica direta conforme o diagrama de fiação do manual.

Posso usar este sensor em ambientes com temperaturas muito altas?

Não, este modelo não é adequado para ambientes onde a temperatura exceda 80 °C ou seja inferior a -25 °C, pois opera fora da faixa especificada.

Este sensor detecta objetos plásticos ou madeira?

Não deve ser utilizado para detectar materiais não metálicos como plásticos, madeira ou líquidos, pois seu princípio de funcionamento é baseado em campo eletromagnético.

O sensor não liga, o que pode ser?

Sintomas de falha incluem o não acionamento da saída LED amarelo mesmo com presença de metal; verifique se a alimentação de 10-36V DC está presente e se não há rompimento do cabo.

O sensor está ligado mas não detecta o objeto, o que verificar?

Verifique o alinhamento e a distância de detecção (Sr 4mm). Se a saída não muda de estado, o sensor pode estar com a face sensível danificada ou com curto-circuito na carga.

Este sensor é equivalente ao modelo IN-3004-BPKG?

O modelo IN5129 é uma peça de reposição direta para a série IN-3004-BPKG. Caso sua aplicação exija conector M12 em vez de cabo fixo, outros modelos da linha são mais adequados.

É melhor escolher este modelo com cabo ou uma versão com conector M12?

Se você precisa de uma conexão rápida para substituição frequente, recomenda-se um modelo com conector M12. Este modelo com cabo é ideal para instalações fixas de longa duração.

Quais os cuidados na instalação do sensor?

A instalação requer fixação do invólucro em suporte adequado com torque máximo de 0,5 Nm no furo de fixação para evitar danos ao PBT.

Como funciona o faturamento e a garantia de origem?

A IFM ELECTRONIC LTDA. emite a nota fiscal diretamente, garantindo a procedência do material e suporte técnico especializado da marca.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (comuta o positivo) para a carga (Ref.: Saída de comutação).

Normalmente Aberto (NO)

O contato do sensor permanece aberto e fecha apenas na presença do objeto metálico detectado (Ref.: Função de saída).

Montagem não embutida

O sensor requer uma zona livre ao redor da face sensível para operar corretamente sem interferência magnética (Ref.: Montagem).

IP 67

Grau de proteção que indica total proteção contra poeira e submersão temporária em água até 1 metro (Ref.: Grau de proteção).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto, garantindo estabilidade (Ref.: Histerese).
