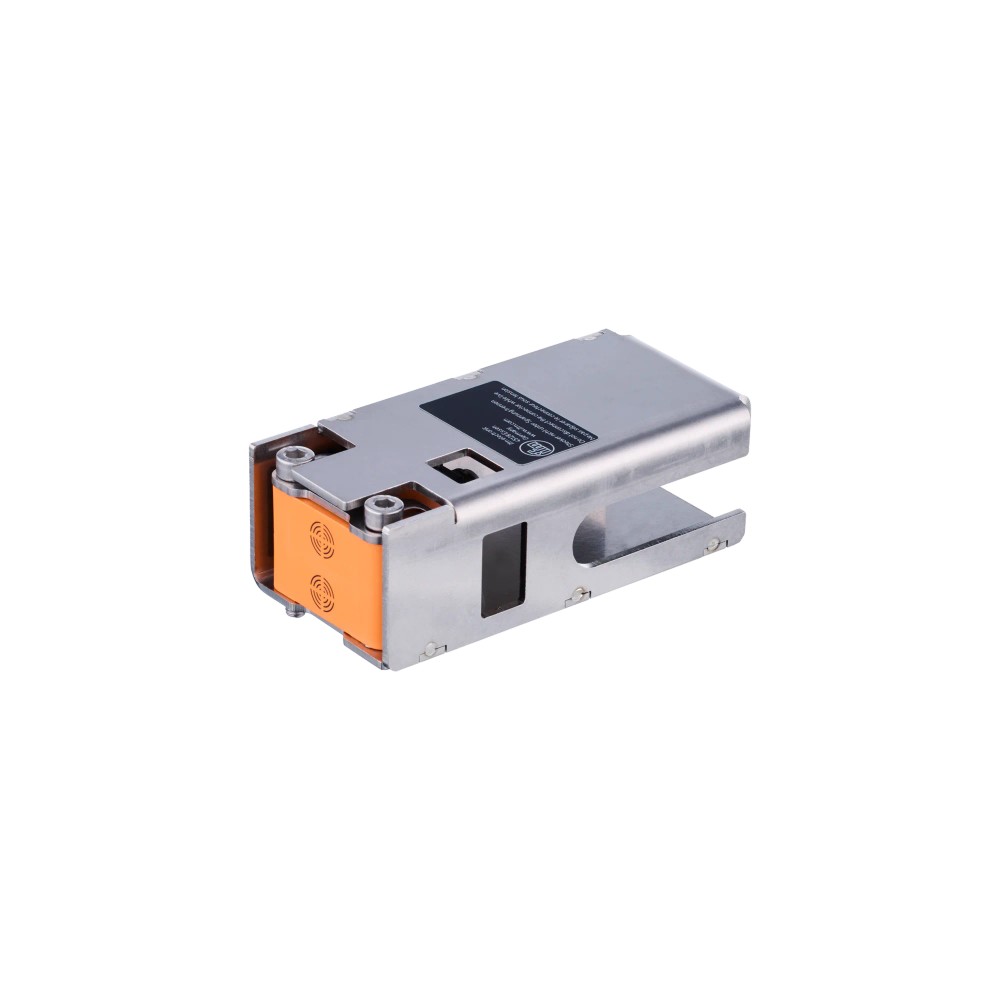

Sensor Duplo Indutivo IFM IN507A

Pré-visualizar: IN507A IFM - Sensor Duplo Indutivo IFM Para Atuadores Oscilantes PNP 4mm M12 IP67

IN507A IFM - Sensor Duplo Indutivo IFM Para Atuadores Oscilantes PNP 4mm M12 IP67

Imagem meramente ilustrativa

R$ 2.087,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN507A
EAN: 4021179234009
NCM do produto: 85365090

Destaques do Produto Aplicação Detecção de...mais

Fechar menu

Saiba mais sobre: "IN507A IFM - Sensor Duplo Indutivo IFM Para Atuadores Oscilantes PNP 4mm M12 IP67"

Destaques do Produto

Aplicação

Detecção de posição em atuadores oscilantes

Saídas

2 x PNP normalmente abertas

Alcance de detecção

4 mm

Alimentação

10...30 V DC

Conexão

M12, codificação A, 4 contatos

Condição ambiental

IP67; -20...60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Duplo Indutivo IFM IN507A para Atuadores Oscilantes, PNP, 4 mm, M12, IP67

O IFM IN507A é um sensor duplo indutivo de posição para atuadores oscilantes. Possui duas saídas PNP normalmente abertas e alcance de detecção de 4 mm. Opera com alimentação DC de 10 a 30 V e conexão elétrica M12 de 4 contatos. A ficha também informa proteção IP67 e aplicação em áreas potencialmente explosivas, observadas as condições de uso e identificação ATEX indicadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Duplo indutivo para acionamentos oscilantes
Alcance de detecção	4 mm
Saídas	2 x normalmente aberto, PNP
Tensão de operação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP67
Frequência de comutação DC	1300 Hz
Temperatura ambiente	-20...60 °C
Dimensões	40 x 26 x 47 mm
Consumo de corrente	< 15 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em atuadores oscilantes, conforme a aplicação indicada pelo fabricante.
Circuitos de entrada compatíveis com duas saídas PNP normalmente abertas e alimentação DC de 10...30 V.
Instalações cuja interface elétrica seja compatível com conector M12 codificação A de 4 contatos.
Aplicações dentro da faixa ambiente de -20...60 °C e que atendam às condições de montagem e proteção especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para entradas que exijam saída NPN ou contato normalmente fechado, pois a ficha especifica duas saídas PNP normalmente abertas.
Não utilizar com alimentação fora da faixa especificada de 10...30 V DC.
Não considerar o sensor, isoladamente, como aprovado para instalação em área potencialmente explosiva: a ficha condiciona a rotulagem ATEX à combinação com caixa de proteção.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção de posição em atuadores oscilantes, com duas saídas de chaveamento para sinalização ao sistema de controle.
Aplicação indicada pelo fabricante em áreas potencialmente explosivas, condicionada à observância das aprovações, identificação e uso da caixa de proteção conforme as instruções do fabricante.
Possibilidade de uso em ambientes dentro da faixa de -20...60 °C e com grau de proteção IP67; confirme se as condições reais de instalação atendem aos requisitos completos do datasheet.
A ficha não especifica protocolo de comunicação, controlador compatível ou materiais de montagem do atuador; valide esses pontos no projeto antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor Duplo Indutivo IFM IN507A para Atuadores Oscilantes, PNP, 4 mm, M12, IP67, verifique estes pontos:

Escolha o IN507A

Quando a aplicação for detecção de posição em atuador oscilante e o circuito de comando aceitar duas saídas PNP normalmente abertas, alimentação de 10...30 V DC e conexão M12 codificação A de 4 contatos.

Avalie outra configuração

Se o controlador exigir saída NPN, contato normalmente fechado ou alimentação diferente de 10...30 V DC, compare com um sensor cuja configuração elétrica atenda a esses requisitos. A ficha disponível não identifica modelos alternativos.

Confirme a instalação em área classificada

A ficha informa aprovação SEV 24 ATEX 0722 X e IECEx SEV 24.0008X, mas alerta que a identificação dos equipamentos ATEX se aplica somente em combinação com a caixa de proteção. Confirme montagem e condições completas no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IN507A	Código do produto informado pelo fabricante.
Tipo de produto	Sensor duplo indutivo para acionamentos oscilantes	Aplicação declarada na ficha técnica.
Área de aplicação	Sensor de posição para atuadores; aplicações em áreas potencialmente explosivas conforme condições especificadas	A rotulagem dos equipamentos ATEX é indicada somente em combinação com a caixa de proteção.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação declarada pelo fabricante.
Consumo de corrente	< 15 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classe de proteção declarada.
EMC	EN 60947-5-2	Norma de referência informada na ficha.

Saídas e comutação
Configuração de saída	2 x normalmente aberto	Configuração de chaveamento declarada.
Tipo de saída	PNP	Tipo de saída elétrica informado pelo fabricante.
Frequência de comutação DC	1300 Hz	Frequência máxima especificada para comutação DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite declarado para a saída DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua especificado.
Corrente máxima de pico da saída de comutação	100 mA	Limite de corrente de pico especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.

Detecção e desvios
Alcance de detecção	4 mm	Valor nominal Sr informado na ficha.
Distância de trabalho do disco	1 mm	Distância especificada para o disco.
Histerese	1...15 % de Sr	Faixa declarada em relação ao alcance nominal.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação ao alcance nominal.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores especificados por material-alvo; considerar ao avaliar distância de detecção.

Interfaces e indicação
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector especificado; o corpo é de aço inoxidável.
Indicação de estado de chaveamento	2 x LED amarelo	Indicadores de estado declarados na ficha.

Condições ambientais e aprovações
Temperatura ambiente	-20...60 °C	Faixa de operação especificada.
Grau de proteção	IP67	Grau de proteção declarado pelo fabricante.
Aprovação	SEV 24 ATEX 0722 X; IECEx SEV 24.0008X	Aprovações informadas na ficha; observar a condição de uso com caixa de proteção.
Identificação dos aparelhos ATEX	II 3D Ex tc IIIC T80°C Dc / II 3G Ex ec IIC T6 Gc	Identificação declarada; aplicável somente em combinação com a caixa de proteção, conforme aviso do fabricante.

Dados mecânicos
Dimensões	40 x 26 x 47 mm	Dimensões externas informadas.
Invólucro	Retangular	Formato declarado.
Materiais	Invólucro: PBT; tampa: PC; proteção contra impacto: aço inoxidável	Materiais indicados na ficha.
Material do corpo do conector	Aço inoxidável	Material especificado para o corpo do conector M12.
Peso	341,5 g	Peso indicado no conjunto de dados do produto.
Material incluído	2 parafusos de sextavado interno M5 x 35 mm; proteção contra impacto; 1 suporte de montagem	Componentes listados como incluídos.

Confiabilidade e identificação comercial
MTTF	1064 anos	Valor declarado no conjunto de dados; não representa garantia nem vida útil assegurada.
GTIN	4021179234009	Identificador comercial do produto.
NCM	8536.50.90	Classificação informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha. As saídas informadas são discretas PNP.

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, 4 contatos, corpo do conector em aço inoxidável. Alimentação de 10...30 V DC; duas saídas PNP normalmente abertas. Verifique no datasheet o esquema de contatos antes de ligar.

Processo Não há conexão de processo especificada. O produto é um sensor de posição para atuadores, com invólucro retangular de 40 x 26 x 47 mm; a ficha informa suporte de montagem incluído.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta e alimentação DC entre 10 e 30 V	✓	A ficha especifica duas saídas PNP normalmente abertas e tensão de operação de 10...30 V DC.
Entrada que exige sinal NPN ou contato normalmente fechado	✗	A configuração declarada é PNP, normalmente aberta; a ficha não declara saída NPN nem normalmente fechada.
Conexão por M12 codificação A de 4 contatos	✓	Essa é a conexão elétrica especificada para o produto; confirme o pinout no datasheet.
Comunicação por protocolo industrial digital	✗	A ficha não declara protocolo; informa saídas discretas PNP.
Uso em ambiente com temperatura fora de -20...60 °C	✗	A temperatura ambiente especificada é de -20...60 °C.
Aplicação em área potencialmente explosiva sem caixa de proteção	✗	A ficha condiciona a identificação dos equipamentos ATEX à combinação com a caixa de proteção.

INSTALAÇÃO

Como instalar o Sensor Duplo Indutivo IFM IN507A para Atuadores Oscilantes, PNP, 4 mm, M12, IP67

Confirme que a aplicação é de detecção de posição em atuador oscilante e que a instalação atende às condições ambientais e aprovações aplicáveis.
Verifique no datasheet as dimensões, o desenho de montagem e a posição requerida do sensor em relação ao atuador.
Utilize o suporte e os dois parafusos M5 x 35 mm listados como incluídos, observando as instruções de montagem do fabricante.
Posicione o sensor conforme a distância de trabalho especificada para o disco e confirme o alinhamento mecânico antes de fixar o conjunto.
Conecte o conector M12 codificação A de 4 contatos conforme o esquema elétrico oficial; confirme alimentação e entradas compatíveis com PNP antes de energizar.
Energize dentro da faixa de 10...30 V DC e valide a comutação das duas saídas e os indicadores LED; em área classificada, siga a condição relativa à caixa de proteção.

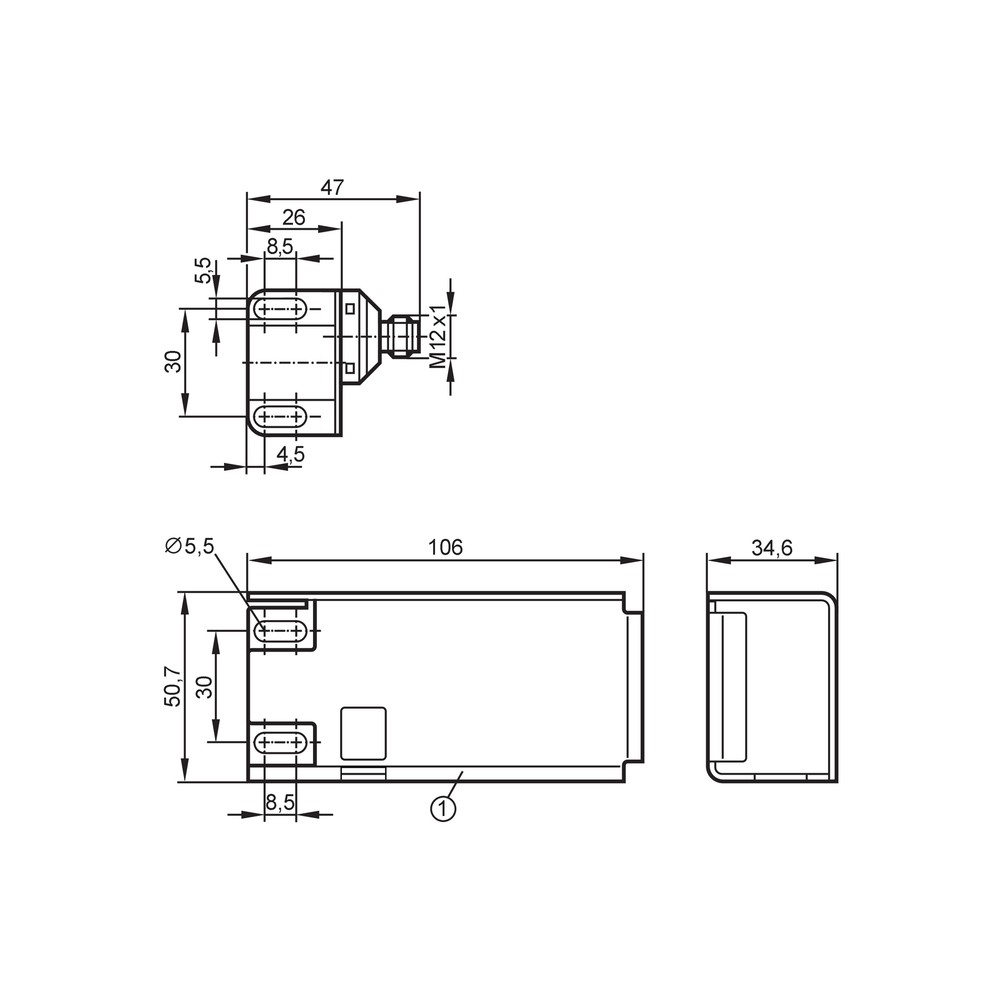

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Suporte de montagem: 1 unidade
Parafusos de sextavado interno M5 x 35 mm: 2 unidades
Proteção contra impacto

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra mudança de posição.	Alimentação fora da faixa especificada, conexão incorreta ou entrada incompatível com saída PNP normalmente aberta.	Meça a alimentação no conector e confira o esquema elétrico do datasheet, além do tipo de entrada do controlador.
Uma das duas posições não é sinalizada.	Posicionamento ou alinhamento mecânico inadequado do sensor em relação ao disco, ou falha em uma das vias de saída.	Confira a montagem e a distância de trabalho especificada para o disco; observe os dois LEDs e teste cada saída conforme o esquema do fabricante.
A comutação ocorre em distância diferente da esperada.	Material do alvo com fator de correção inferior ao aço ou distância/alinhamento diferentes das condições de referência.	Identifique o material do alvo e compare o fator de correção informado na ficha; confira a distância e o alinhamento de montagem.
O sensor apresenta funcionamento intermitente após a instalação.	Conexão M12 incompleta, pinagem incorreta ou condições de instalação fora da faixa ambiental especificada.	Inspecione o acoplamento e a pinagem conforme o datasheet, confirme a tensão de alimentação e verifique se a temperatura está entre -20...60 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IN507A (PT-BR) (Datasheet) Desenho em escala do IFM IN507A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IN507A e para que tipo de aplicação serve?

É um sensor duplo indutivo de posição para atuadores oscilantes. A ficha também indica aplicação em áreas potencialmente explosivas, sujeita às condições de proteção e instalação do fabricante.

O sensor funciona com qualquer entrada de CLP?

Não necessariamente: suas duas saídas são PNP normalmente abertas. Confirme que as entradas do controlador aceitam sinal PNP e verifique a pinagem M12 no datasheet.

O que acompanha o sensor?

A ficha lista um suporte de montagem, dois parafusos de sextavado interno M5 x 35 mm e uma proteção contra impacto.

Posso usar este modelo com entrada NPN ou normalmente fechada?

A ficha especifica saídas PNP normalmente abertas e não declara configuração NPN nem normalmente fechada. Se o circuito exigir essas configurações, selecione um sensor com saída correspondente.

Posso instalar o IN507A em área potencialmente explosiva sem caixa de proteção?

A ficha alerta que a identificação dos equipamentos ATEX se aplica somente em combinação com a caixa de proteção. Consulte o datasheet e as condições de instalação antes de especificar o conjunto.

O sensor serve para alimentação de 24 V?

A ficha especifica alimentação de 10...30 V DC, faixa que inclui 24 V DC. Verifique também a compatibilidade das entradas e a pinagem antes de conectar.

O atuador se move, mas o controlador não detecta a posição. O que devo verificar antes de trocar o sensor?

Confira primeiro a alimentação, a conexão M12 e se a entrada do controlador aceita PNP normalmente aberto. Depois, verifique o alinhamento mecânico e os LEDs de estado.

Uma das posições não aparece no sinal; isso indica falha do sensor?

Não necessariamente: montagem desalinhada, conexão incorreta ou problema na via de entrada também podem causar esse sintoma. Confira o posicionamento, os indicadores LED e cada saída conforme o esquema do fabricante.

Como escolher entre o IN507A e outro sensor indutivo?

Escolha o IN507A quando precisar da função dupla para atuador oscilante, de duas saídas PNP normalmente abertas e de alimentação de 10...30 V DC. Se precisar de outra lógica de saída ou protocolo digital, compare com um modelo cuja ficha declare esses recursos.

Como instalar e conferir a comutação após a montagem?

Monte usando o suporte e os parafusos listados, respeite a posição e a distância de trabalho indicadas no datasheet e conecte o M12 conforme o esquema oficial. Após energizar dentro da faixa especificada, verifique os dois LEDs e os sinais de saída.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de sensor que fornece sinal positivo à entrada do circuito quando comutada. (Ref.: tipo de saída PNP)

Normalmente aberto (NA)

Configuração em que a saída permanece aberta no estado normal e comuta quando a condição de detecção é atendida. (Ref.: configuração de saída 2 x normalmente aberto)

Alcance de detecção Sr

Distância nominal de detecção usada como referência para especificar o sensor. (Ref.: alcance de detecção 4 mm)

Histerese

Diferença entre os pontos de comutação e de descomutação do sensor, expressa aqui como proporção do alcance nominal. (Ref.: histerese 1...15 % de Sr)

Grau de proteção IP67

Classificação de proteção do invólucro declarada pelo fabricante; consulte a documentação para as condições e limites de ensaio aplicáveis. (Ref.: grau de proteção IP67)
