Sensor Duplo Indutivo IFM IN0110

Pré-visualizar: IN0110 IFM - Sensor Duplo Indutivo IFM Para Acionamentos Oscilantes 4mm IP67 20-250V AC/DC

IN0110 IFM - Sensor Duplo Indutivo IFM Para Acionamentos Oscilantes 4mm IP67 20-250V AC/DC

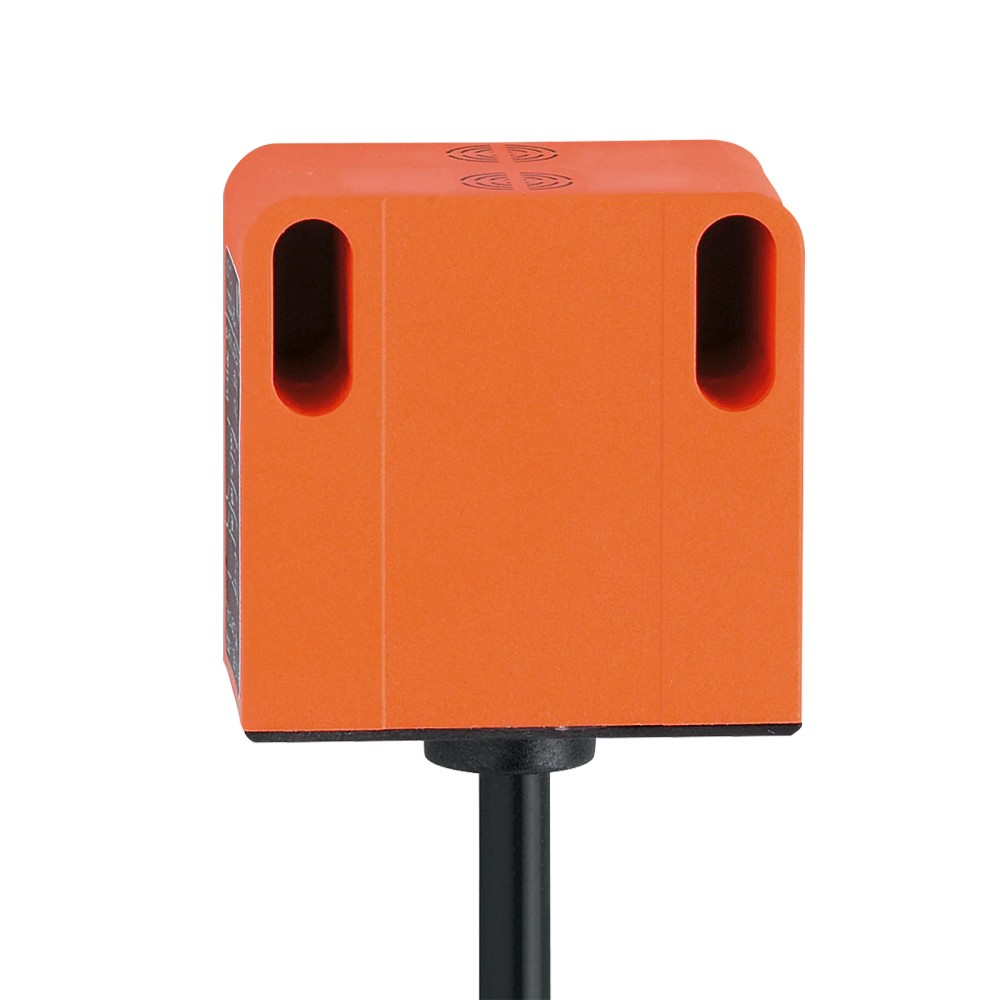

Imagem meramente ilustrativa

R$ 1.886,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN0110
EAN: 4021179132541
NCM do produto: 85365090

Destaques do Produto Aplicação...mais

Fechar menu

Saiba mais sobre: "IN0110 IFM - Sensor Duplo Indutivo IFM Para Acionamentos Oscilantes 4mm IP67 20-250V AC/DC"

Destaques do Produto

Aplicação

Acionamentos oscilantes

Detecção

Indutiva, 4 mm, não embutida

Saídas

2 x normalmente aberto

Alimentação

20–250 V AC/DC

Conexão

Cabo PVC de 2 m

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor duplo indutivo IFM IN0110 para acionamentos oscilantes, 4 mm, IP67, 20–250 V AC/DC

O IFM IN0110 é um sensor duplo indutivo para detectar a posição em acionamentos oscilantes. Possui duas saídas normalmente abertas e alcance nominal de detecção de 4 mm. Opera com alimentação de 20–250 V AC/DC e tem invólucro com grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo duplo
Aplicação indicada	Acionamentos oscilantes
Alcance de detecção	4 mm, não embutido
Saídas	2 x normalmente aberto
Tensão de operação	20–250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m
Grau de proteção	IP67
Dimensões	40 x 26 x 40 mm
Temperatura ambiente	−25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acionamentos oscilantes cuja detecção de posição seja compatível com sensor indutivo duplo e alcance nominal de 4 mm.
Instalações que aceitem duas saídas normalmente abertas e alimentação dentro da faixa de 20–250 V AC/DC.
Ambientes em que as condições de instalação estejam dentro da faixa de temperatura ambiente de −25 a 80 °C e seja necessário grau de proteção IP67.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída normalmente fechada ou uma quantidade de saídas diferente de duas normalmente abertas.
Não selecionar quando a tensão de alimentação estiver fora da faixa de 20–250 V AC/DC.
Não selecionar se a montagem exigir detecção embutida: a ficha identifica a montagem como não embutida.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção de posição em acionamentos oscilantes, usando as duas saídas normalmente abertas conforme a lógica do circuito.
Possibilidade de uso em outros mecanismos com detecção indutiva de posição é uma inferência: confirme geometria, distância de detecção, material do alvo e lógica elétrica na documentação do fabricante antes de aplicar.
A operação deve respeitar a faixa ambiente de −25 a 80 °C e a tensão especificada. O grau IP67 não substitui a validação das condições de montagem e conexão.

COMO ESCOLHER

Antes de comprar o Sensor duplo indutivo IFM IN0110 para acionamentos oscilantes, 4 mm, IP67, 20–250 V AC/DC, verifique estes pontos:

Escolha o IN0110 quando

A aplicação for um acionamento oscilante e o sistema exigir sensor indutivo duplo com duas saídas normalmente abertas, alcance nominal de 4 mm e alimentação de 20–250 V AC/DC.

Procure outra configuração quando

O circuito exigir saídas normalmente fechadas, montagem embutida ou uma tensão fora da faixa especificada. Confirme a lógica de saída e a conexão do controlador com o esquema elétrico do fabricante antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor duplo indutivo para acionamentos oscilantes	Tipo e aplicação informados para o IN0110.
Marca e modelo	IFM IN0110	Identificação do produto no anúncio.
SKU	IN0110	Código do produto no anúncio.
GTIN	4021179132541	Identificador comercial informado.
Part number do anúncio	IN0110	Código informado nos dados primários do anúncio.
Quantidade de sensores	Duplo	Configuração indicada para detecção em acionamentos oscilantes.

Detecção e montagem
Tipo de sensor	Indutivo	Tecnologia de detecção informada.
Alcance de detecção	4 mm, não embutido	Valor nominal informado; montagem não embutida.
Distância de trabalho	0...3,25 mm	Faixa especificada na ficha técnica do produto.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância informados na ficha técnica.
Histerese	1...15 % de Sr	Faixa especificada em relação à distância real de comutação Sr.
Variação no ponto de comutação	−10...10 % de Sr	Faixa informada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais listados na ficha.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Frequência de comutação AC	25 Hz	Frequência máxima de comutação indicada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima de comutação indicada para DC.
Frequência AC da alimentação	47...63 Hz	Faixa de frequência informada para alimentação AC.
Classe de proteção	II	Classificação indicada na ficha técnica.
Corrente de saída mínima	5 mA	Valor mínimo especificado para a saída de comutação.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores dependem da tensão indicada entre parênteses.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo especificado para a saída de comutação AC.
Queda de tensão máxima da saída DC	6,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limites informados para saída AC, conforme condição de temperatura indicada.
Corrente máxima constante da saída DC	100 mA	Limite informado para saída DC.
Corrente máxima de pico da saída	2200 mA; 20 ms / 0,5 Hz	Condição de duração e repetição do pico conforme ficha técnica.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Não	A ficha não indica proteção contra curto-circuito.
Proteção contra sobrecarga	Não	A ficha não indica proteção contra sobrecarga.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção especificado na ficha técnica.

Entradas e saídas
Configuração de saída	2 x normalmente aberto	Duas saídas de chaveamento normalmente abertas.
Número de fios	2 fios	Dado informado nos atributos primários do anúncio; consultar o esquema oficial para a ligação.
Conexão elétrica / cabo	Cabo PVC de 2 m; ficha técnica detalhada: 4 x 0,34 mm²	A ficha primária informa cabo de 2 m e 2 fios; a ficha técnica detalhada especifica a construção do cabo. Confirmar o diagrama oficial antes da ligação.

Indicadores
Indicação de status	2 x LED amarelo	Indicadores de status de chaveamento informados para o produto.

Condições ambientais e conformidade
Temperatura ambiente	−25...80 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP67	Grau de proteção declarado para o invólucro; observar montagem e conexão conforme documentação do fabricante.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classificação EMC informadas na ficha técnica.
MTTF	303 anos	Valor de MTTF informado na ficha; não representa prazo de garantia.

Dados mecânicos
Formato do invólucro	Retangular	Geometria indicada na ficha técnica.
Dimensões	40 x 26 x 40 mm	Dimensões do invólucro informadas.
Material do invólucro	PBT	Material especificado para o invólucro.
Peso	154 g	Massa informada no conjunto de dados do produto.
Tipo de montagem	Não embutido	Condição de montagem indicada na ficha.

COMPATIBILIDADE

Comunicação

• Saídas de chaveamento discretas; não há protocolo de comunicação digital informado na ficha.

• Compatibilidade com controladores depende da tensão, da lógica de entrada e dos limites elétricos do circuito conectado; validar no datasheet.

Conexões

Elétrica Cabo PVC de 2 m. A ficha primária informa 2 fios; confirme o esquema de ligação do modelo no datasheet antes de conectar. Alimentação especificada: 20–250 V AC/DC. A saída é 2 x normalmente aberta. Não há proteção contra curto-circuito indicada.

Processo Não possui conexão de processo informada; a detecção é indutiva e sem contato. A montagem é não embutida. A ficha não informa padrão de rosca ou interface mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acionamento oscilante com duas entradas compatíveis com saídas normalmente abertas e alimentação dentro da faixa especificada	✓	A aplicação e a configuração de saída correspondem aos dados do produto; é necessário conferir a ligação e os limites das entradas no datasheet.
Circuito que exija saída normalmente fechada	✗	O produto é especificado com duas saídas normalmente abertas.
Instalação que exija detecção embutida	✗	A ficha indica montagem não embutida.
Alimentação abaixo de 20 V ou acima de 250 V AC/DC	✗	A tensão de operação especificada é de 20–250 V AC/DC.
Uso em ambiente com temperatura fora de −25 a 80 °C	✗	A condição excede a faixa de temperatura ambiente informada.

INSTALAÇÃO

Como instalar o Sensor duplo indutivo IFM IN0110 para acionamentos oscilantes, 4 mm, IP67, 20–250 V AC/DC

Confirme o modelo IN0110 e compare dimensões e posição de montagem com o desenho dimensional do fabricante.
Verifique que a aplicação requer detecção indutiva não embutida e que a distância de trabalho é compatível com o mecanismo.
Desenergize o circuito antes de realizar a instalação elétrica.
Confira a tensão, a lógica das entradas e o diagrama de ligação no datasheet; a ficha do anúncio informa 2 fios, enquanto a ficha técnica detalhada descreve cabo 4 x 0,34 mm².
Instale e posicione o sensor de acordo com o desenho dimensional e com as condições do acionamento, sem exceder os limites da aplicação.
Após a ligação, energize e verifique o estado dos LEDs e a comutação das duas saídas antes de liberar o equipamento.

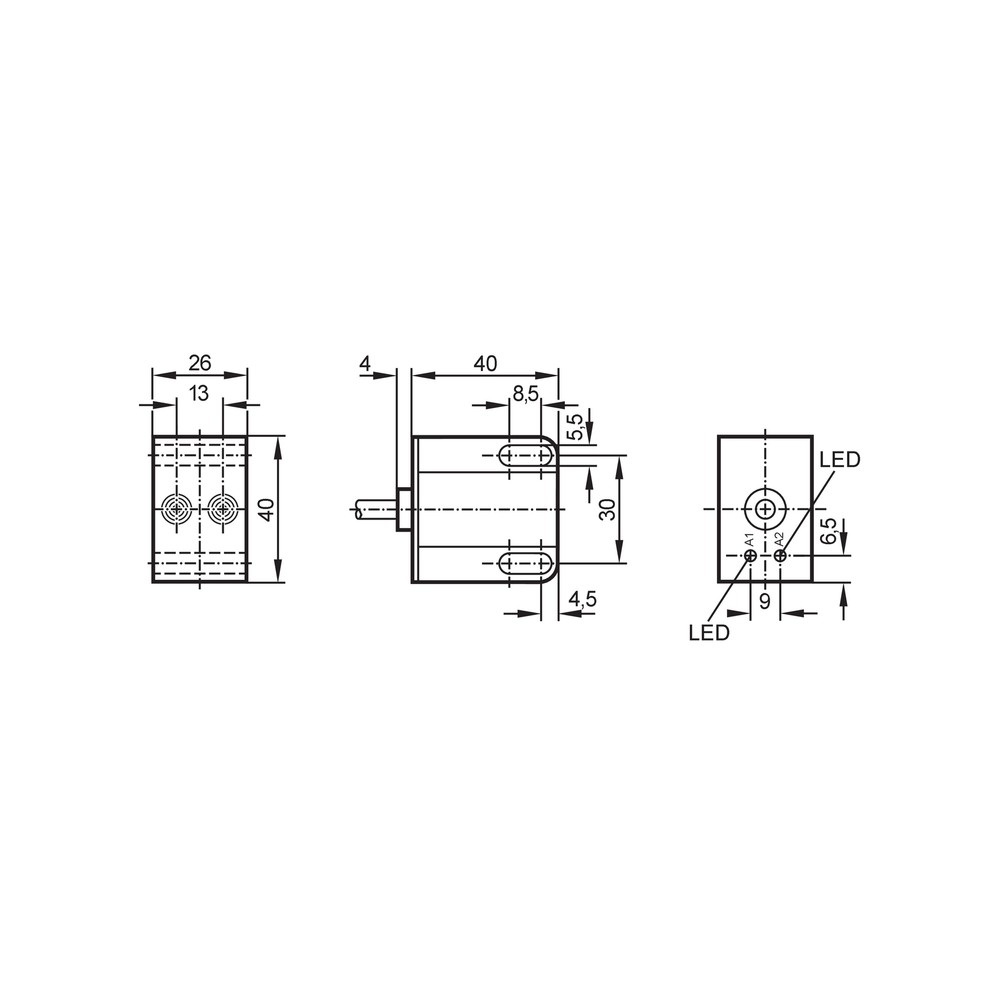

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Uma ou ambas as saídas não comutam no ponto esperado.	Distância ou alinhamento do alvo incompatíveis com a faixa de detecção, ou montagem diferente da condição não embutida.	Confira a posição do sensor e do alvo, a distância de trabalho e a montagem comparando com o datasheet e o desenho dimensional.
A entrada do controlador permanece acionada ou apresenta estado inesperado quando o sensor deveria estar desligado.	Incompatibilidade entre a lógica normalmente aberta, a entrada conectada e a corrente residual da saída.	Verifique o esquema da entrada, confirme a configuração normalmente aberta e compare a corrente residual aplicável à tensão com os requisitos do circuito.
O sensor ou a entrada não opera após a ligação.	Tensão ou frequência de alimentação fora das condições especificadas, ou ligação incorreta.	Meça a alimentação e confira o diagrama do fabricante, considerando a faixa de 20–250 V AC/DC e a frequência AC informada.
Fusível ou componente de proteção do circuito atua durante a operação.	Curto-circuito ou sobrecarga no circuito; o produto não especifica proteção contra curto-circuito nem contra sobrecarga.	Desenergize o circuito, inspecione cabos e conexões e confira a carga e o fusível previsto pela ficha técnica antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IN0110 em português (Datasheet) Desenho em escala do IFM IN0110 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IN0110 e para que serve?

É um sensor duplo indutivo destinado a detectar posição em acionamentos oscilantes. Possui duas saídas normalmente abertas.

O que acompanha o produto?

A ficha informa um sensor com cabo PVC de 2 m. Não há acessórios adicionais listados.

Ele funciona com alimentação AC e DC?

Sim, a tensão de operação informada é de 20–250 V AC/DC. Confira também frequência e esquema de ligação no datasheet.

Posso usar o IN0110 em uma entrada que exige saída normalmente fechada?

Não, a configuração especificada é 2 x normalmente aberto. Para uma entrada normalmente fechada, selecione uma configuração de saída compatível.

Serve para montagem embutida ou para uma aplicação que exija mais de 4 mm de detecção?

A ficha identifica a montagem como não embutida e informa alcance nominal de 4 mm. Não presuma compatibilidade com montagem embutida ou distâncias maiores.

O sensor não comuta: o que devo verificar antes de trocar?

Confira primeiro a distância e o alinhamento do alvo em relação à faixa de detecção, além da montagem não embutida. Depois, verifique alimentação e ligação conforme o datasheet.

A entrada do controlador fica acionada mesmo sem detecção; o sensor está necessariamente com defeito?

Não necessariamente: a lógica da entrada pode não corresponder à saída normalmente aberta, ou a corrente residual pode afetar o circuito. Verifique o esquema da entrada e os valores elétricos aplicáveis antes da substituição.

É melhor comprar este sensor ou escolher uma versão com outra saída?

Escolha o IN0110 quando forem necessárias duas saídas normalmente abertas e a alimentação for compatível. Se o circuito exigir outra lógica, procure uma versão cuja configuração de saída esteja explicitamente especificada para esse requisito.

Que cuidados devo ter na instalação elétrica?

Desenergize o circuito e consulte o diagrama do fabricante antes de conectar. A ficha não indica proteção contra curto-circuito ou sobrecarga; considere a proteção especificada no datasheet.

Qual é a procedência ou a garantia deste produto?

A ficha técnica fornecida não informa condições de garantia ou procedência. Consulte o fornecedor para confirmar esses dados.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo, sem contato mecânico; o IN0110 é especificado para detecção indutiva.

Alcance de detecção

Distância nominal informada para a detecção do alvo; neste modelo, 4 mm e montagem não embutida. (Ref.: alcance de detecção)

Saída normalmente aberta

Saída cuja configuração é normalmente aberta, conforme especificação do sensor. (Ref.: configuração de saída)

IP67

Grau de proteção declarado para o invólucro do produto. (Ref.: grau de proteção)

Histerese

Diferença entre os pontos de comutação e de retorno, expressa como percentual de Sr na ficha técnica. (Ref.: histerese e distância real de comutação Sr)
