Sensor Duplo Indutivo IFM IN0108

Pré-visualizar: IN0108 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm 2 Fios M18 IP67

IN0108 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm 2 Fios M18 IP67

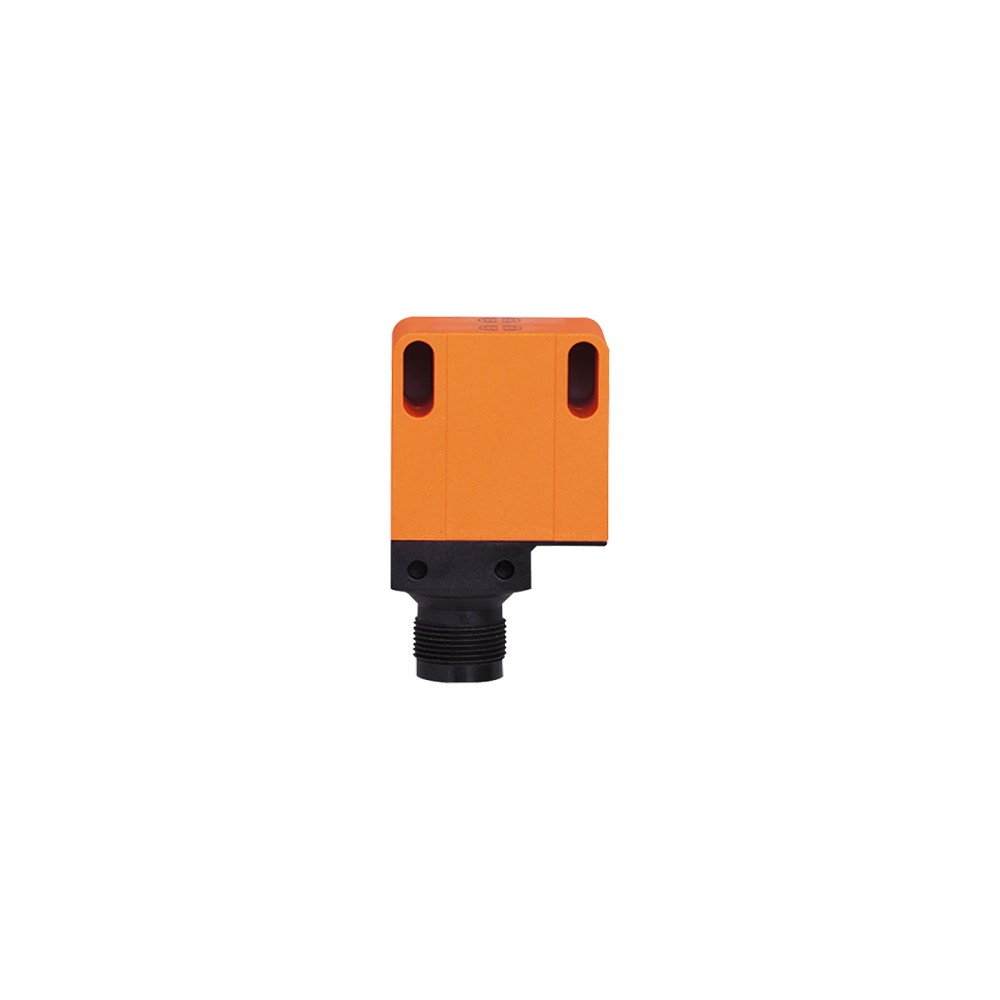

Imagem meramente ilustrativa

R$ 1.960,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN0108
EAN: 4021179132527
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "IN0108 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm 2 Fios M18 IP67"

Destaques do Produto

Distância de detecção

4 mm

Tipo de saída

2 x Normalmente Aberto

Tensão

AC/DC

Conexão

M18

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IN0108 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm 2 Fios M18 IP67

O IN0108 da IFM é um sensor indutivo duplo projetado para automação em acionamentos oscilantes. Com saída 2 x normalmente aberto, oferece monitoramento preciso em um invólucro compacto de PBT. Destaca-se pela robustez com grau de proteção IP67 e operação versátil em AC/DC.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IN0108
Alcance	4 mm
Grau de Proteção	IP 67
Saída	2 x Normalmente Aberto
Tensão	AC/DC
Dimensões	40 x 26 x 40 mm
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acionamentos oscilantes e atuadores industriais.
Ambientes que exigem invólucro de alta resistência química (PBT).
Sistemas de controle que requerem dupla detecção em um único ponto de montagem.
Aplicações que exigem resistência a poeira e jatos de água (IP67).

⚠ Considere outro se precisa de:

Ambientes com temperaturas fora da faixa de -25 a 80 °C.
Aplicação em locais com necessidade de submersão permanente (IP67 não é IP68).
Uso em circuitos com correntes de saída acima de 250 mA (AC) ou 100 mA (DC) sem proteção externa adequada.
Montagem em superfícies que não garantam o alcance de 4 mm.

APLICAÇÕES E USO

Monitoramento de fim de curso em atuadores oscilantes.
Detecção de posição em ambientes industriais com poeira e umidade.
Automação de máquinas que exigem sensoriamento duplo em espaço reduzido.

COMO ESCOLHER

Antes de comprar o IN0108 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm 2 Fios M18 IP67, verifique estes pontos:

Quando escolher este sensor

Indicado para aplicações que exigem detecção dupla em um único invólucro para economia de espaço em acionamentos oscilantes.

Quando evitar

Evite se o seu sistema exige sensores embutidos (montagem rente) ou se a tensão de alimentação for fora da faixa 20-250V.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de sensor	Indutivo duplo	Configuração funcional para detecção de posição
Aplicação	Acionamentos oscilantes	Ambiente de operação ideal

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação permitida
Corrente de saída mínima	5 mA	Corrente mínima para operação estável
Proteção	Contra inversão de polaridade	Segurança elétrica interna

Saídas
Configuração	2 x normalmente aberto	Estado lógico das saídas
Frequência de comutação	25 Hz AC / 50 Hz DC	Capacidade de resposta

Faixa de medição
Alcance de detecção	4 mm	Distância nominal de detecção
Histerese	1...15 % de Sr	Margem de detecção

Condições ambientais
Grau de proteção	IP 67	Nível de vedação contra elementos externos
Temperatura ambiente	-25...80 °C	Condições operacionais permitidas
Material	PBT	Material do invólucro

Dados mecânicos
Dimensões	40 x 26 x 40 mm	Dimensões físicas
Conexão	M18	Tipo de conexão elétrica
Peso	69 g	Massa do componente

COMPATIBILIDADE

Comunicação

• AC/DC Convencional

Conexões

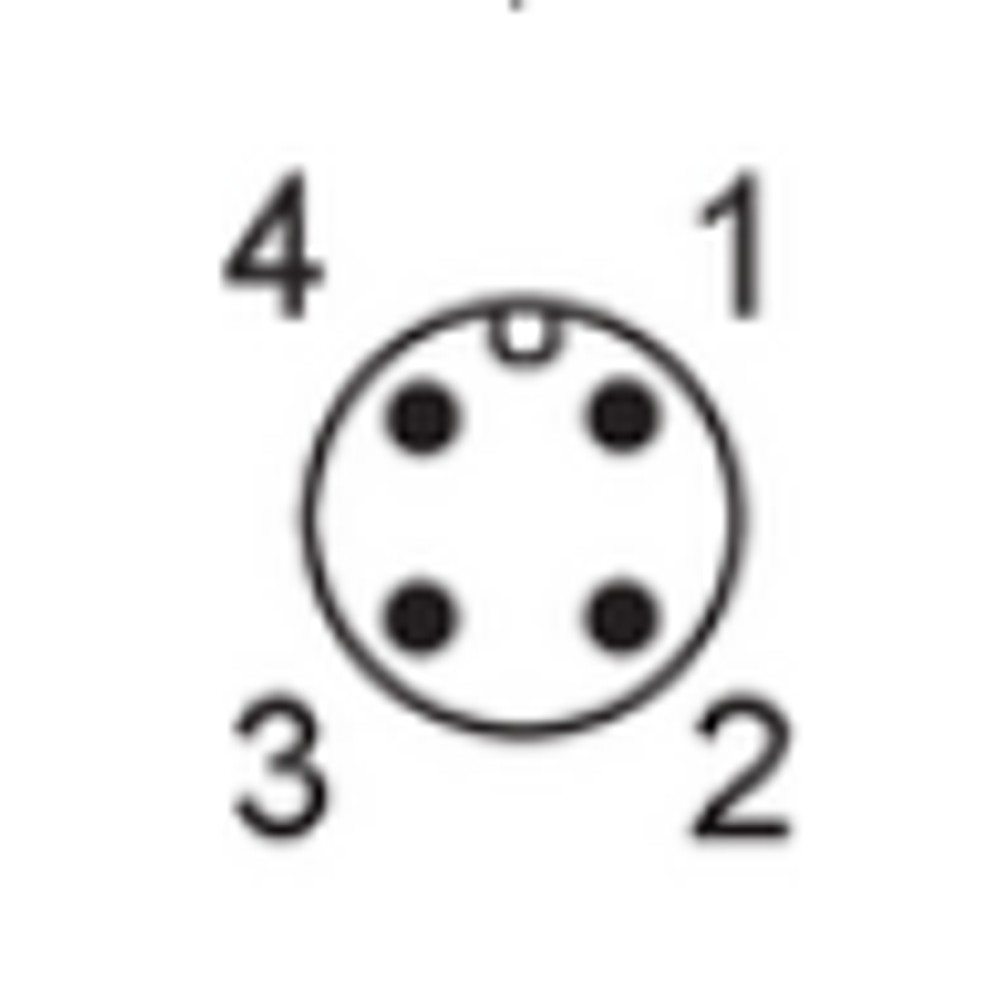

Elétrica 1 x M18; codificação: A; Contatos: 4

Processo Montagem não embutida com invólucro retangular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de poeira metálica	✓	O invólucro em PBT e o encapsulamento IP67 protegem o sensor contra partículas finas.
Ambiente com imersão total constante	✗	O sensor é IP67, projetado para imersão temporária, não permanente.
Aplicação em 24V DC	✓	A tensão de operação suporta 20...250 V AC/DC.

INSTALAÇÃO

Como instalar o IN0108 IFM - Sensor Duplo Indutivo IFM Acionamentos Oscilantes 4mm 2 Fios M18 IP67

Desligue a energia do sistema antes de iniciar.
Verifique se o suporte de montagem permite a fixação de 40x26x40 mm.
Alinhe o sensor a uma distância máxima de 3,25 mm do alvo para garantir detecção confiável.

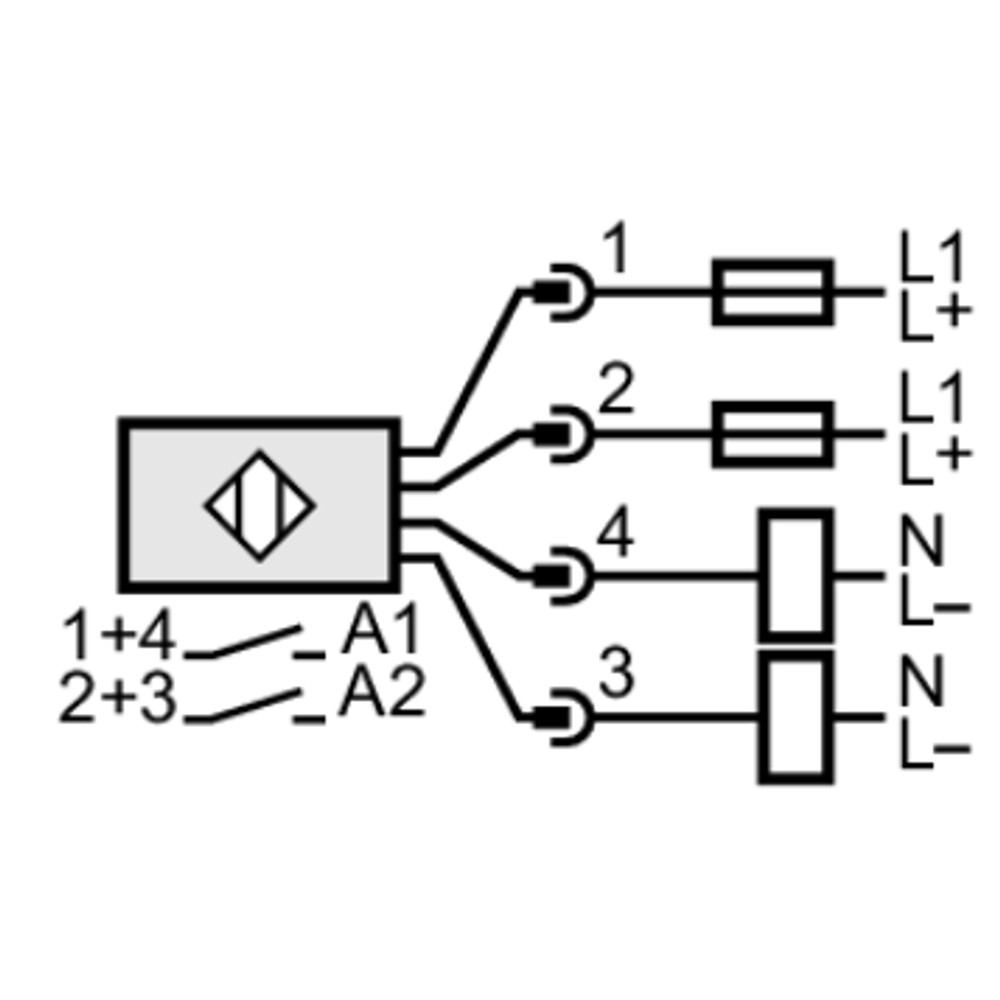

Realize a conexão elétrica seguindo o diagrama de pinagem M18.
Aperte as conexões mecânicas sem exceder o torque recomendado.
Ligue o sistema e verifique os LEDs de status para confirmação de funcionamento.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da saída (LEDs não acendem).	Tensão fora da faixa especificada (20-250V) ou falta de energia.	Medir a tensão nos terminais do sensor com multímetro.
O sensor não detecta o alvo.	Distância superior a 4 mm ou alinhamento incorreto.	Verificar mecanicamente a distância entre a face do sensor e o atuador.
Comutação falsa ou falha na detecção.	Acúmulo excessivo de material metálico na face sensora.	Limpar a face sensora e verificar o comportamento.
Instabilidade na saída de comutação.	Corrente abaixo de 5mA ou carga inadequada.	Verificar se a carga conectada respeita o consumo mínimo de 5mA.

DOCUMENTAÇÃO TÉCNICA

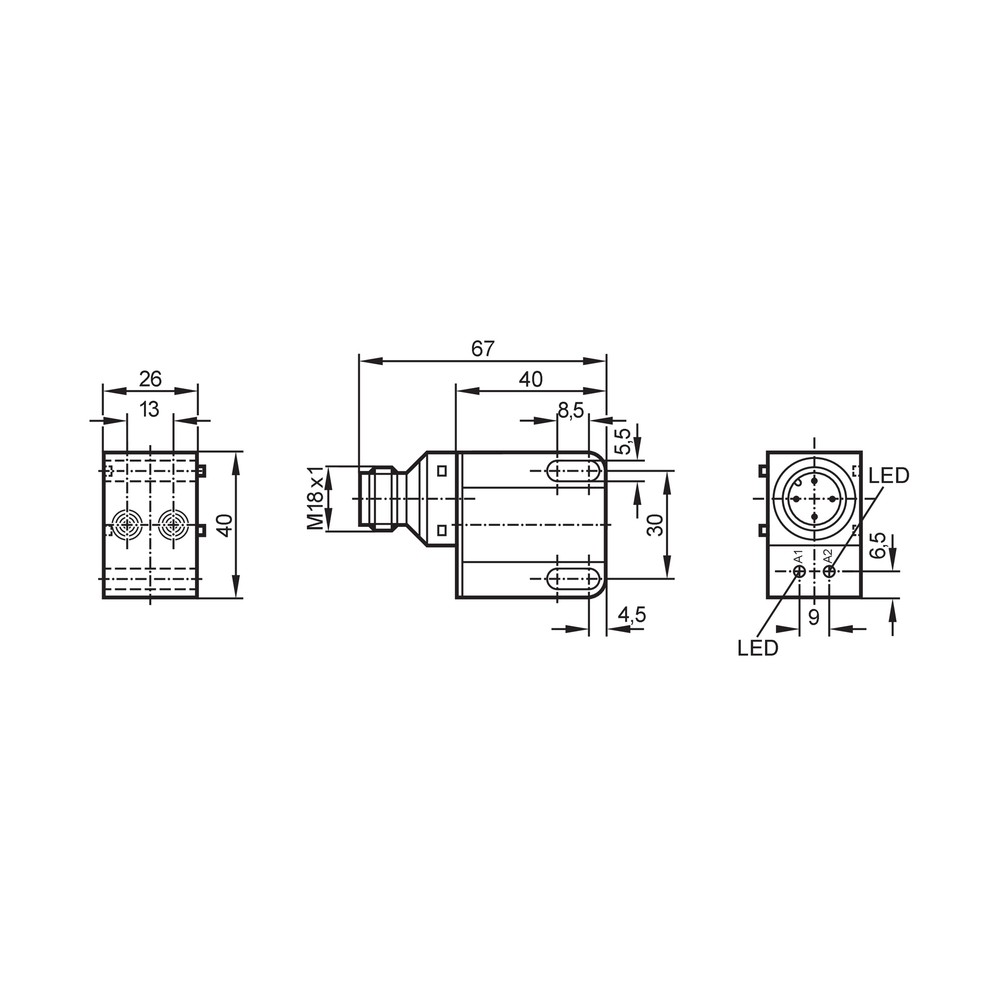

Datasheet Técnico IN0108 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo duplo da IFM?

O IN0108 é um sensor duplo indutivo projetado especificamente para monitoramento de posição em acionamentos oscilantes, utilizando um invólucro retangular em PBT e proteção IP67.

O que acompanha o produto na embalagem?

Este dispositivo acompanha o sensor propriamente dito em invólucro de PBT, pronto para montagem em ambientes industriais conforme especificações técnicas.

Este sensor pode ser submerso em líquidos?

Não, este sensor não é adequado para aplicações de imersão contínua ou submersão prolongada, sendo classificado com proteção IP67 para resistência a poeira e jatos de água temporários.

Quais são as limitações de temperatura para este sensor?

O sensor não deve ser aplicado em ambientes com temperaturas que excedam a faixa de -25 a 80 °C, pois isso compromete a integridade do invólucro e a precisão da detecção.

O que fazer se o sensor parar de detectar a posição?

Se os LEDs indicadores não acenderem, verifique primeiro a integridade da conexão elétrica de 4 contatos e a tensão de alimentação, que deve estar entre 20...250 V AC/DC.

Por que o sensor apresenta falhas intermitentes de comutação?

Sintomas de leitura intermitente podem indicar desvio na distância de detecção ou acúmulo de material ferroso na face sensora, devendo-se verificar o espaçamento de trabalho nominal de 4 mm.

Devo escolher este sensor ou uma chave fim de curso mecânica?

Este modelo possui saída 2 x normalmente aberto, ideal para detecção de fim de curso em atuadores, sendo uma opção robusta comparada a chaves fim de curso mecânicas que possuem desgaste móvel.

Por que utilizar um sensor duplo em vez de dois sensores simples?

Para acionamentos oscilantes, este modelo é superior a sensores indutivos simples devido à sua configuração dupla que permite o monitoramento de duas posições distintas com um único componente.

Quais os cuidados necessários na montagem deste sensor?

A instalação deve seguir o alinhamento com o atuador, garantindo que a distância de trabalho não exceda o alcance nominal de 4 mm para evitar erros de detecção.

Qual a procedência deste sensor?

Este produto é fabricado pela IFM Electronic e atende aos padrões globais de qualidade industrial, sendo o faturamento realizado diretamente pelo fabricante.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção que indica resistência a poeira e proteção contra imersão temporária em água. (Ref.: IP 67)

Histerese

A diferença entre o ponto de ativação e o ponto de desativação do sensor, definida aqui como 1...15% de Sr. (Ref.: Histerese)

PBT

Polímero de alta resistência utilizado no invólucro para estabilidade mecânica e química. (Ref.: Materiais)

Alcance de Detecção (Sr)

A distância nominal de 4 mm na qual o sensor detecta o objeto alvo. (Ref.: Alcance de detecção)

Frequência de Comutação

Número máximo de ciclos de comutação por segundo, sendo 25 Hz para AC e 50 Hz para DC. (Ref.: Frequência de comutação)
