Sensor Indutivo IFM IN0082 - 4mm, 2 Fios, 6m Cabo

Pré-visualizar: IN0082 IFM - Sensor Indutivo IFM Detecção de objetos 4mm, 2 fios, Cabo 6m

IN0082 IFM - Sensor Indutivo IFM Detecção de objetos 4mm, 2 fios, Cabo 6m

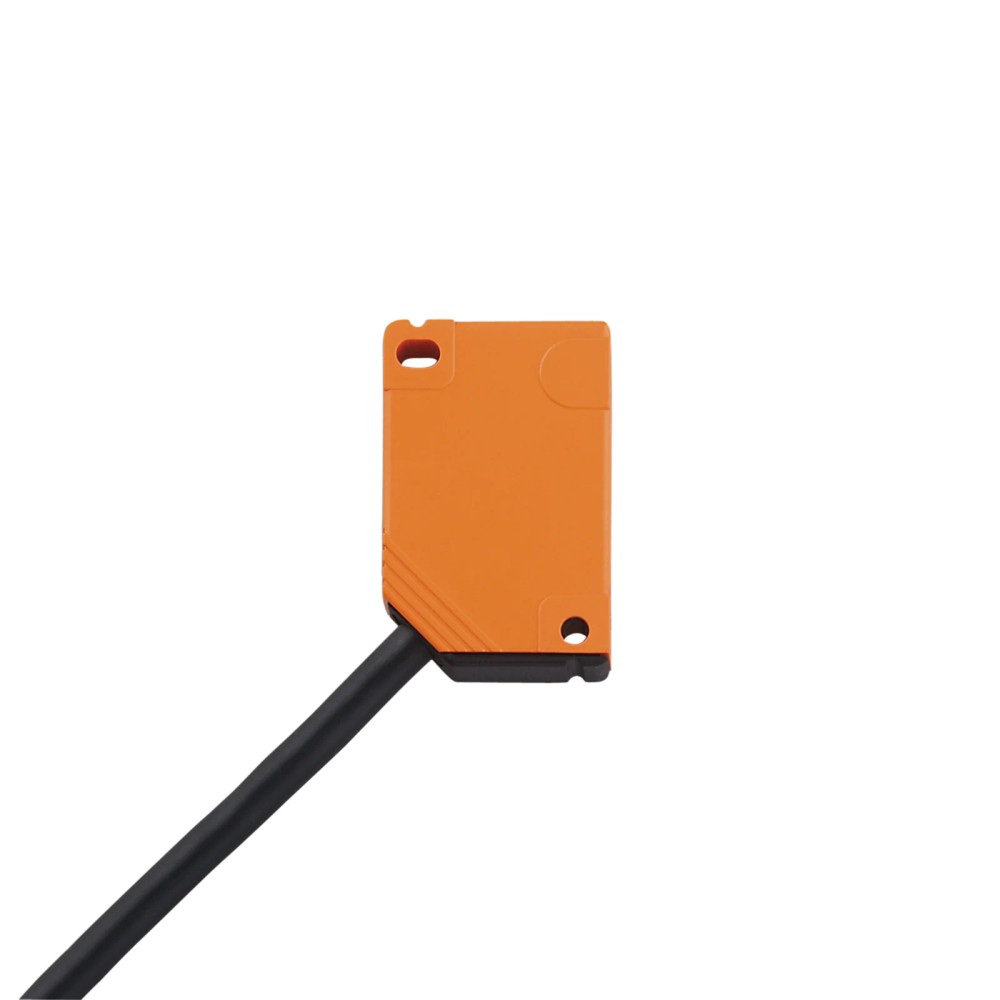

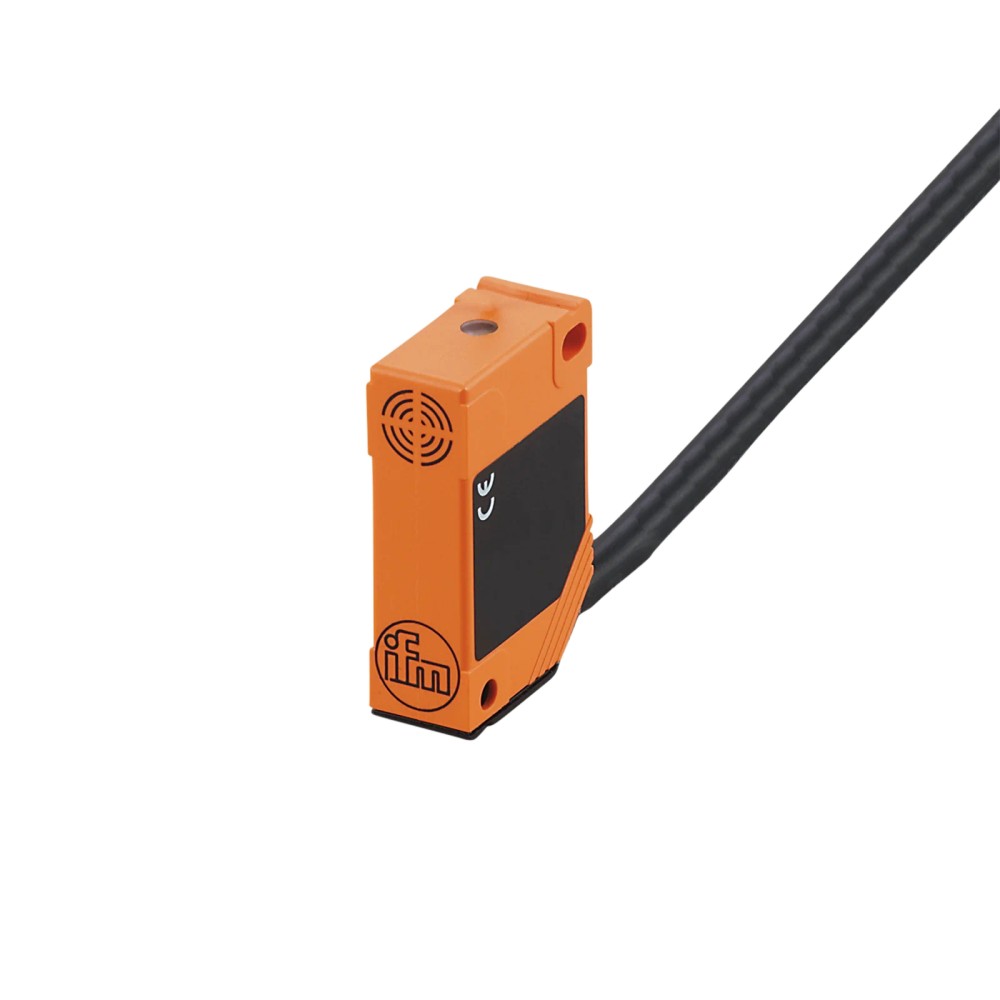

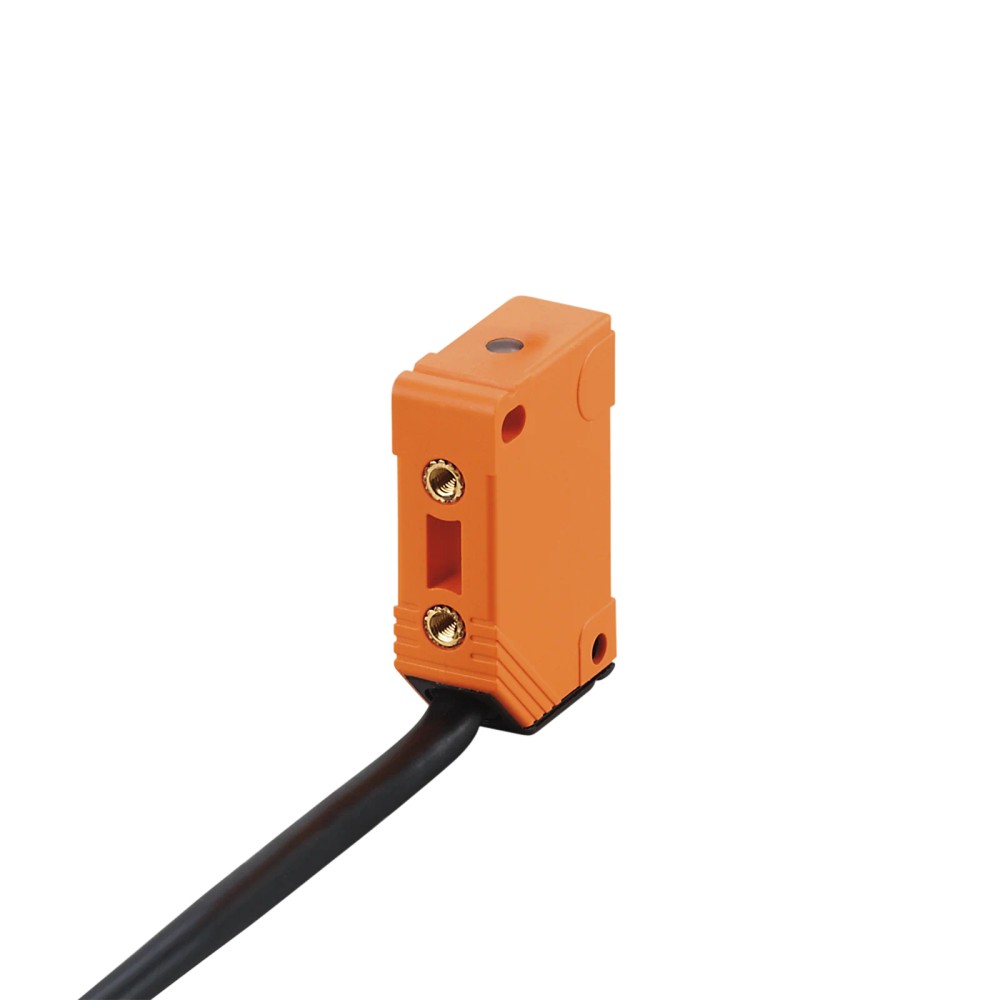

Imagem meramente ilustrativa

R$ 1.161,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN0082
EAN: 4021179132268
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm...mais

Fechar menu

Saiba mais sobre: "IN0082 IFM - Sensor Indutivo IFM Detecção de objetos 4mm, 2 fios, Cabo 6m"

Destaques do Produto

Alcance

4 mm

Tipo de Saída

Normalmente Aberto

Tensão

20...250 V AC/DC

Conexão

Cabo PVC 6 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IN0082 IFM - Sensor Indutivo IFM Detecção de objetos 4mm, 2 fios, Cabo 6m

O IN0082 é um sensor indutivo de proximidade IFM projetado para detecção confiável de objetos metálicos em aplicações industriais. Operando com uma saída normalmente aberta (NO) e tensão de 20-250V AC/DC, este componente oferece versatilidade para diversas tensões de comando. Possui alcance de 4 mm, montagem não embutida e cabo integrado de 6 metros, garantindo resistência com proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IN0082
Alcance	4 mm
Tensão	20...250 V AC/DC
Saída	Normalmente Aberto (NO)
Conexão	Cabo PVC 6 m
Grau de Proteção	IP 67
Dimensões	40 x 12 x 26 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de alvos metálicos em linhas de montagem
Aplicações em sistemas de automação que operam com tensões AC/DC variáveis
Ambientes industriais com necessidade de proteção IP67
Monitoramento de fim de curso em mecanismos de automação

⚠ Considere outro se precisa de:

Montagem embutida em metal (requer zona livre ao redor do sensor devido ao princípio não embutido)
Uso em atmosferas potencialmente explosivas (não certificado ATEX)
Contato físico direto entre o objeto e a face sensível do sensor
Ambientes com interferência eletromagnética extrema fora das normas EN 61000-4

APLICAÇÕES E USO

Detecção de presença em linhas de montagem de peças metálicas
Monitoramento de posições de fim de curso em cilindros e máquinas
Contagem de componentes ferrosos em esteiras transportadoras
Aplicações gerais de automação onde é necessária detecção sem contato físico

COMO ESCOLHER

Antes de comprar o IN0082 IFM - Sensor Indutivo IFM Detecção de objetos 4mm, 2 fios, Cabo 6m, verifique estes pontos:

Quando escolher este sensor

Opte pelo IN0082 quando a aplicação exigir um sensor retangular com versatilidade de tensão (AC ou DC) e distância de detecção de 4 mm em montagem livre de metal (não embutida).

Quando buscar outra opção

Busque modelos diferentes se a instalação exigir montagem embutida nivelada com metal, se for necessária uma saída tipo PNP/NPN para lógicas específicas de CLP, ou se a área for classificada como explosiva (necessita ATEX).

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de montagem	Não embutido	Requer área livre ao redor da face ativa
Alcance de detecção	4 mm	Distância nominal de comutação (Sr)

Dados Elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação universal
Frequência de comutação AC	25 Hz	Limite de velocidade de comutação em AC
Frequência de comutação DC	50 Hz	Limite de velocidade de comutação em DC
Corrente mínima	5 mA	Necessária para manter a condução

Dados Mecânicos
Dimensões	40 x 12 x 26 mm	Dimensões físicas do invólucro
Invólucro	Retangular	Formato físico
Grau de proteção	IP 67	Proteção contra poeira e água
Materiais	PBT	Material do invólucro

COMPATIBILIDADE

Comunicação

• Nenhuma (Saída digital direta)

Conexões

Elétrica Cabo PVC 6 m, 2 fios

Processo Montagem não embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de alvos metálicos	✓	É a função primária deste sensor indutivo.
Montagem embutida em metal	✗	O modelo é não embutido e requer zona de livre detecção.
Ambiente com tensão 24V DC	✓	A faixa de operação 20-250V AC/DC inclui 24V DC.
Ambiente com tensão 110V/220V AC	✓	A faixa de operação 20-250V AC/DC inclui tensões industriais padrão.

INSTALAÇÃO

Como instalar o IN0082 IFM - Sensor Indutivo IFM Detecção de objetos 4mm, 2 fios, Cabo 6m

Verifique a tensão da rede (20-250V AC/DC) antes de iniciar.
Fixe o sensor em local onde a face sensível não esteja em contato direto com metal ao redor (devido à característica não embutida).
Respeite o torque máximo de 1,2 Nm na bucha roscada e 0,5 Nm no furo de fixação.

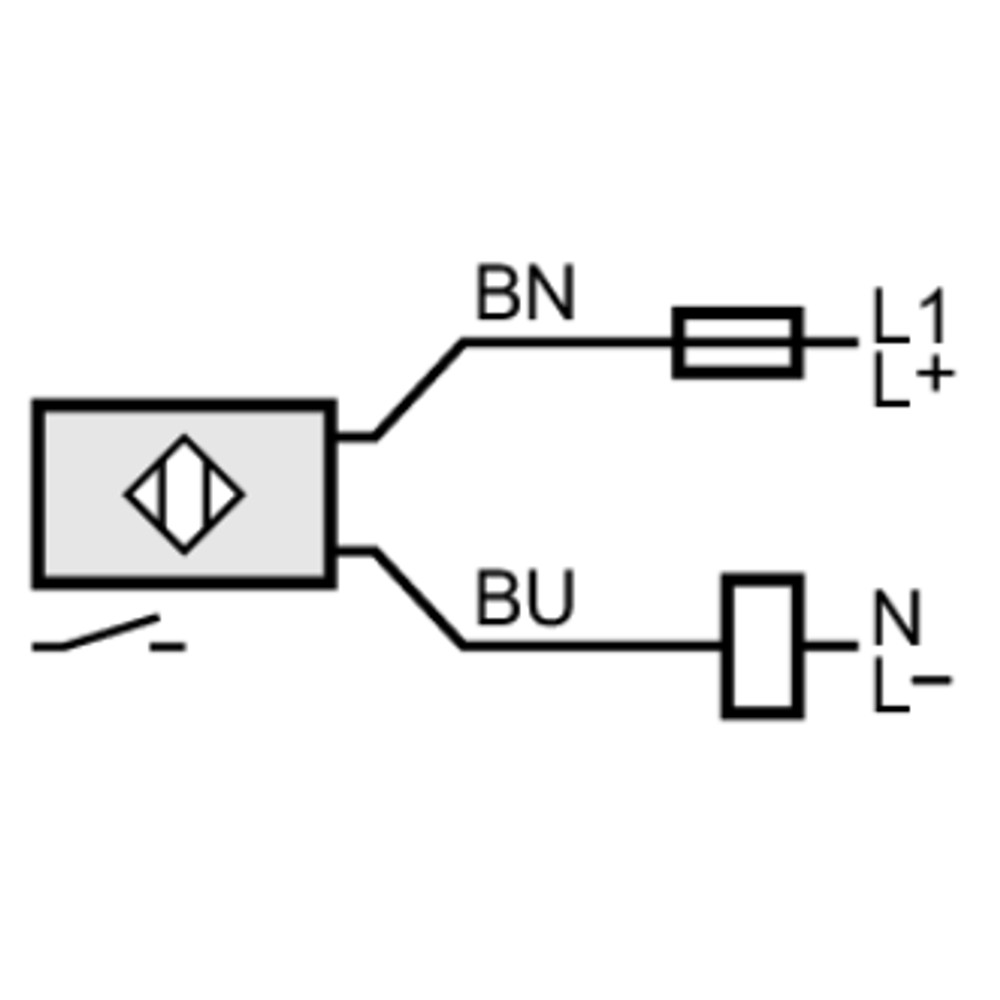

Conecte os fios conforme o diagrama elétrico do manual (BN=Marrom, BU=Azul).
Posicione o alvo a uma distância inferior a 3,25 mm para garantir a comutação estável.
Verifique o acendimento do LED amarelo de status ao detectar o objeto.

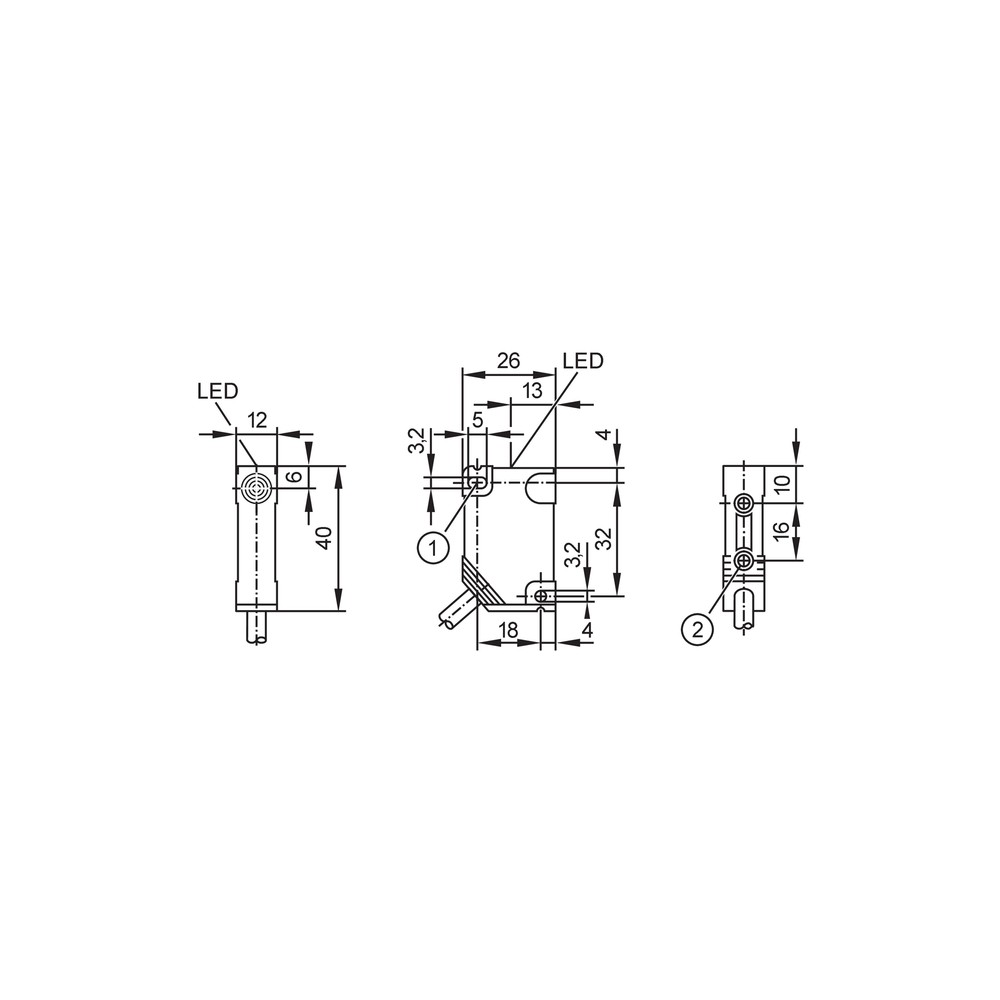

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta mesmo com a presença do alvo	Tensão insuficiente ou cabeamento interrompido	Medir a tensão nos terminais do cabo e verificar a continuidade dos fios
O sensor permanece acionado constantemente	Montagem muito próxima de metal	Remover o sensor do suporte e testar a comutação fora do ambiente de montagem
O LED acende mas a máquina não reconhece o sinal	Falha na carga (Relé ou CLP não recebe sinal)	Testar a carga conectada e verificar a corrente mínima de operação
Comportamento intermitente	Dano físico no cabo ou na face sensível	Inspecionar visualmente o cabo de 6m e a face frontal por cortes ou impactos

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IN0082?

O IN0082 é um sensor indutivo de proximidade da IFM, projetado para detecção sem contato de objetos metálicos, utilizando tecnologia de campo magnético variável.

Quais são as principais características técnicas?

Ele possui um alcance de detecção de 4 mm, montagem não embutida e uma saída normalmente aberta (NO) com alimentação flexível entre 20 e 250 V AC/DC.

Este sensor pode ser usado em áreas de risco (explosivas)?

Não, este sensor não é adequado para atmosferas explosivas ou áreas classificadas, pois não possui certificações ATEX.

Posso usar este sensor para detectar objetos plásticos?

Não, o modelo IN0082 é projetado especificamente para detecção de objetos metálicos ferrosos e não ferrosos condutores; ele não detectará plásticos, madeiras ou líquidos isolantes.

O sensor está alimentado mas o LED não acende, o que verificar?

Se o LED amarelo não acender, verifique se a fonte de alimentação está dentro dos 20-250 V AC/DC e se há continuidade nos cabos; se a alimentação estiver presente e o sensor não comutar, pode haver falha interna.

O sensor aciona sem motivo aparente, por que ocorre?

Falsos acionamentos podem ocorrer se o sensor estiver montado muito próximo a outros metais; verifique se a zona de detecção livre (não embutida) está respeitando as distâncias mínimas recomendadas.

Qual a vantagem de usar o IN0082 em relação a sensores apenas DC?

Este sensor possui uma ampla faixa de alimentação AC/DC, tornando-o mais versátil para substituição direta em painéis que utilizam tanto 24V DC quanto 110/220V AC, diferindo de sensores exclusivos DC.

Posso substituir o cabo de 6m por um conector M12?

Este sensor é vendido como uma unidade completa com cabo fixo de 6 metros, não sendo possível trocar o conector ou adicionar cabos M12 padrão sem adaptação externa.

Quais os cuidados na instalação mecânica?

A instalação deve seguir o aperto máximo de 1,2 Nm para a bucha roscada e 0,5 Nm para o furo de fixação, garantindo alinhamento frontal ao objeto sem contato mecânico direto.

Qual a procedência deste componente?

A origem é da IFM Electronic; o faturamento é realizado diretamente pelo fornecedor, garantindo a procedência do material e a conformidade com as especificações do datasheet.

GLOSSÁRIO TÉCNICO

Não embutido (Non-flush)

Tipo de montagem onde a face ativa do sensor deve ficar livre de metal ao redor para evitar detecções falsas. (Ref.: Montagem)

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água. (Ref.: Grau de proteção)

PBT

Polibutileno tereftalato, material termoplástico de engenharia utilizado no invólucro do sensor. (Ref.: Materiais)

Saída Normalmente Aberta (NO)

Estado do contato que permanece aberto quando o objeto não é detectado e fecha na presença do objeto. (Ref.: Configuração de saída)

Histerese

Diferença entre o ponto de comutação de ida e volta do sensor, essencial para evitar 'chattering' ou vibração do sinal. (Ref.: Histerese)
