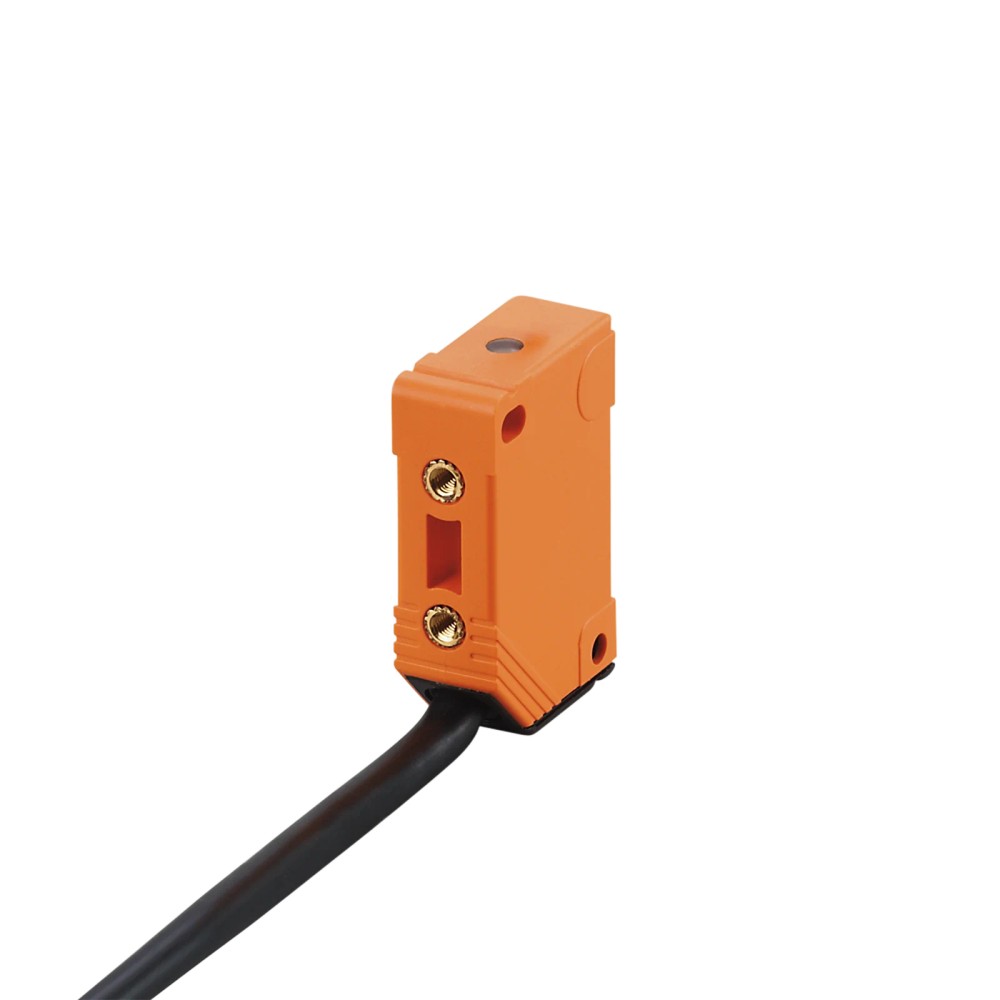

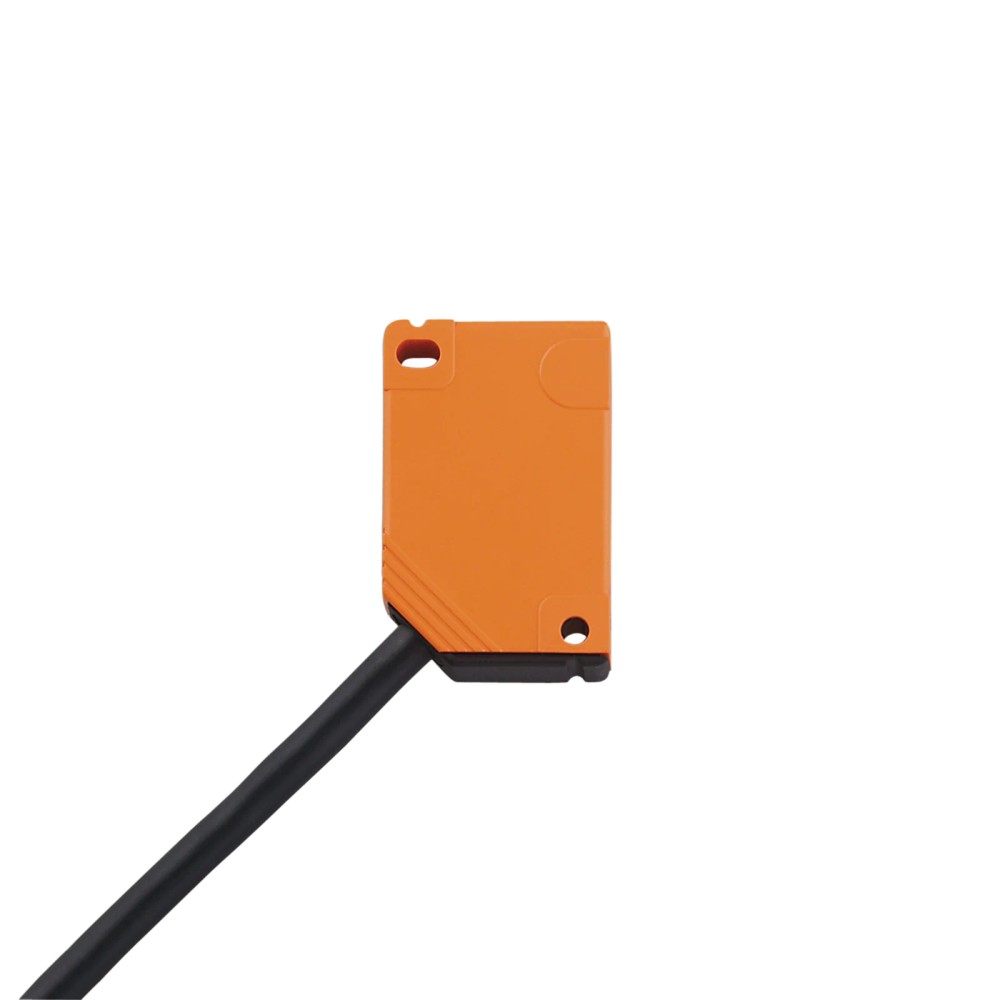

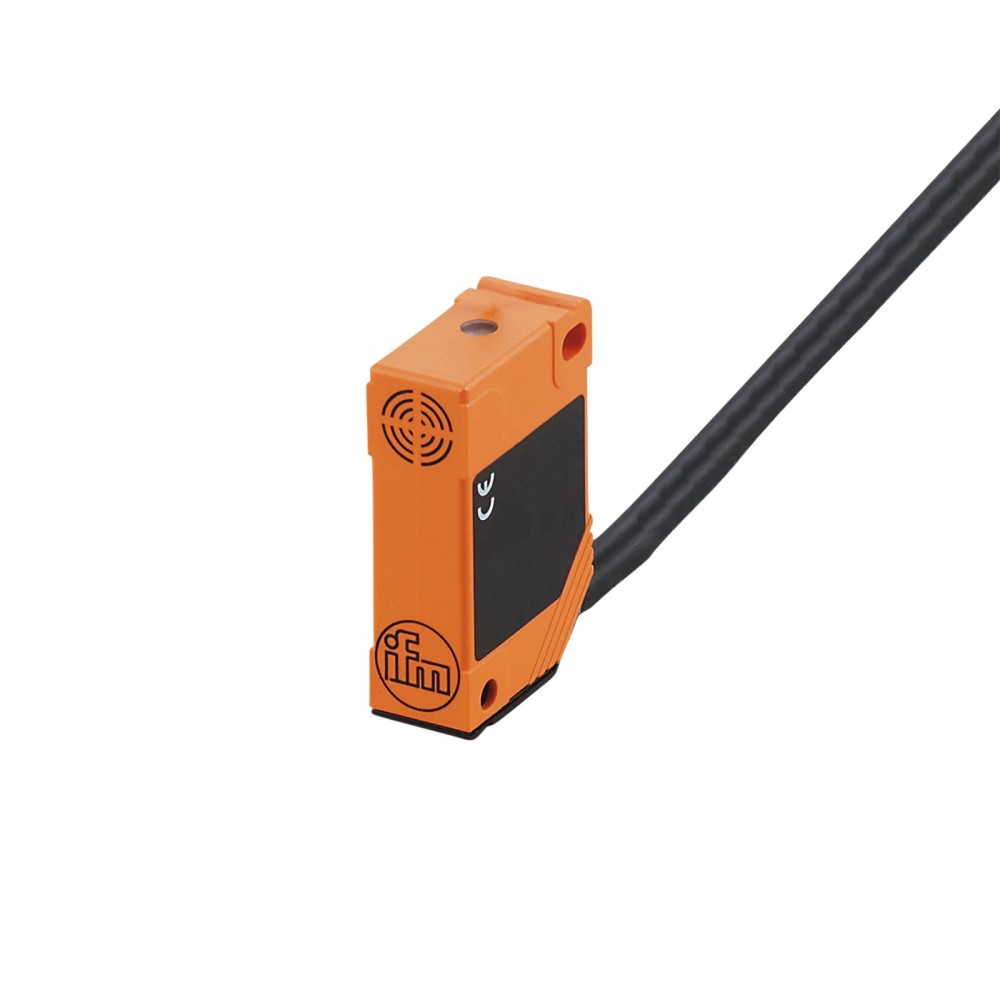

Sensor Indutivo IFM IN0081

Pré-visualizar: IN0081 IFM - Sensor Indutivo IFM Detecção de objetos 4mm, AC/DC, NA, Cabo 2m

IN0081 IFM - Sensor Indutivo IFM Detecção de objetos 4mm, AC/DC, NA, Cabo 2m

Imagem meramente ilustrativa

R$ 1.087,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN0081
EAN: 4021179132251
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm,...mais

Fechar menu

Saiba mais sobre: "IN0081 IFM - Sensor Indutivo IFM Detecção de objetos 4mm, AC/DC, NA, Cabo 2m"

Destaques do Produto

Alcance nominal

4 mm, não embutido

Alimentação

20...250 V AC/DC

Tipo de saída

Normalmente aberta, 2 fios

Ligação

Cabo PVC de 2 m

Proteção do invólucro

IP 67

Frequência de comutação

Até 25 Hz em AC e 50 Hz em DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Consulte a IFM sobre disponibilidade e condições de atendimento do produto.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IN0081, retangular, 4 mm, AC/DC, normalmente aberto, cabo PVC de 2 m

O IFM IN0081 é um sensor indutivo para detectar objetos metálicos sem contato e comutar uma saída normalmente aberta. Possui alcance nominal de 4 mm, alimentação de 20...250 V AC/DC e cabo PVC de 2 m com dois fios. Seu invólucro retangular tem proteção IP 67 e opera em temperatura ambiente de -25...80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Alcance de detecção	4 mm; montagem não embutida
Tensão de operação	20...250 V AC/DC
Saída	Normalmente aberta, 2 fios
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC
Dimensões	40 x 12 x 26 mm
Material do invólucro	PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais que aceitem sensor indutivo não embutido e distância nominal de 4 mm.
Circuitos de detecção compatíveis com sensor de dois fios e alimentação entre 20 e 250 V AC/DC.
Instalações em que a conexão por cabo PVC de 2 m e a temperatura ambiente de -25...80 °C atendam ao projeto.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance superior a 4 mm ou montagem embutida; esses requisitos não correspondem às especificações deste modelo.
Circuitos que não aceitem saída normalmente aberta de dois fios ou cuja alimentação esteja fora de 20...250 V AC/DC.
Aplicações com frequência de comutação exigida acima de 25 Hz em AC ou 50 Hz em DC.

APLICAÇÕES E USO

Aplicação informada pelo tipo de produto: detecção indutiva de objetos metálicos em sistemas industriais, respeitando alcance, montagem, alimentação e frequência de comutação especificados.
Possibilidade de uso inferida: detecção de presença ou posição de peças metálicas em máquinas; confirme o material do alvo, o espaço de montagem e a distância efetiva com os fatores de correção do datasheet.
Em ambiente com umidade ou exposição a poeira, considere a classificação IP 67 e siga as instruções de instalação do fabricante; a ficha não detalha condições específicas de imersão ou exposição química.
Não há dados que comprovem aplicação em objetos não metálicos; confirme a adequação do material do alvo antes da seleção.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IN0081, retangular, 4 mm, AC/DC, normalmente aberto, cabo PVC de 2 m, verifique estes pontos:

Escolha o IN0081 quando

O alvo for detectável por sensor indutivo, a montagem não embutida for adequada e o projeto aceitar alcance nominal de 4 mm, saída normalmente aberta de dois fios e alimentação de 20...250 V AC/DC.

Avalie outra configuração quando

O projeto exigir montagem embutida, maior alcance, outra lógica de saída, conector em vez do cabo fixo de 2 m ou frequência de comutação superior aos limites especificados. Confirme os requisitos no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção informado pelo fabricante.
Modelo	IN0081	Código do produto no anúncio e no datasheet.
Part number do anúncio	IN0081	Identificação exibida nos dados prioritários do anúncio.
Part number no catálogo associado	IN-2004-ABOA	Código presente no registro de catálogo associado ao GTIN; confirme a identificação no datasheet do IN0081.
GTIN	4021179132251	Identificador comercial informado no anúncio.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa nominal de alimentação indicada na ficha.
Classe de proteção	II	Classificação declarada nos dados técnicos.
Proteção contra inversão de polaridade	Sim	Recurso informado para ligação em corrente contínua.
Proteção contra sobrecarga	Não	Não há proteção contra sobrecarga especificada.
Proteção contra curto-circuitos	Não	Não há proteção contra curto-circuitos especificada.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011: emissão classe B	Valores e referências de compatibilidade eletromagnética registrados no catálogo técnico.

Saída e comutação
Configuração da saída	Normalmente aberta	Estado de saída informado para a função de comutação.
Número de fios	2	Configuração da conexão elétrica do sensor.
Frequência de comutação AC	25 Hz	Limite de frequência informado para operação em AC.
Frequência de comutação DC	50 Hz	Limite de frequência informado para operação em DC.
Corrente de saída mínima	5 mA	Valor mínimo declarado para a corrente de saída.
Corrente residual máxima	2,0 mA a 250 V AC / 1,3 mA a 110 V AC / 0,8 mA a 24 V DC	Valores dependentes da tensão, conforme dados técnicos.
Queda de tensão máxima da saída AC	6,7 V	Valor máximo declarado para a saída em AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo declarado para a saída em DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limites de corrente constante informados para operação em AC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante informado para operação em DC.
Corrente máxima de pico da saída	2200 mA; 50 ms / 1 Hz	Condição de pulso declarada; observar duração e repetição indicadas.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal; montagem não embutida.
Distância de trabalho	0...3,25 mm	Faixa de trabalho declarada no catálogo técnico.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação e tolerância informados.
Histerese	1...20 % de Sr	Faixa declarada em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa à distância real de comutação.
Fator de correção por material	Aço: 1; aço inoxidável: 0,9; latão: 0,6; alumínio: 0,5; cobre: 0,4	Fatores informados para materiais distintos; afetam a distância de detecção relativa.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente declarada para operação.
Grau de proteção	IP 67	Classificação de proteção do invólucro; observe as condições de montagem especificadas pelo fabricante.

Dados mecânicos e conexão
Invólucro	Retangular	Formato declarado do corpo do sensor.
Dimensões	40 x 12 x 26 mm	Dimensões externas informadas.
Material do invólucro	PBT	Material indicado para o invólucro.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Cabo fixo e seção dos condutores informados.
Montagem	Não embutido	Tipo de instalação indicado para o sensor.
Torque máximo de aperto no furo de fixação	< 0,5 Nm	Limite indicado para o furo de fixação.
Torque máximo de aperto na bucha roscada	< 1,2 Nm	Aplicável ao apoio do soquete de latão contra a superfície de tensão.
Peso	103,9 g	Peso indicado no registro técnico associado.

Indicação visual e confiabilidade
Display	1 LED amarelo de status de chaveamento	Indicação visual do estado de comutação.
MTTF	609 anos	Valor registrado no catálogo técnico; não representa garantia nem vida útil assegurada em uma aplicação específica.

Dados comerciais
Unidades por embalagem	1 peça	Quantidade informada por embalagem no registro associado.
NCM	8536.50.90	Classificação fiscal registrada no catálogo técnico.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação indicado na ficha; é um sensor com saída de comutação.

Conexões

Elétrica Cabo PVC fixo de 2 m, dois condutores de 0,5 mm², saída normalmente aberta de dois fios; alimentação de 20...250 V AC/DC. Verifique no datasheet a ligação ao circuito de entrada e a carga antes de energizar.

Processo Sem conexão de processo especificada; fixação mecânica por furos no invólucro retangular. Dimensões externas: 40 x 12 x 26 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de detecção com alimentação AC/DC entre 20 e 250 V e entrada compatível com sensor de dois fios, normalmente aberto.	✓	A alimentação e a configuração de saída correspondem às especificações do produto; valide a carga e os parâmetros elétricos do circuito.
Sistema que exige troca de dados por protocolo industrial ou saída analógica.	✗	A ficha caracteriza o produto como sensor de comutação e não informa protocolo nem saída analógica.
Instalação em que a distância de detecção requerida seja maior que 4 mm ou a montagem precise ser embutida.	✗	O alcance nominal informado é 4 mm e a montagem é não embutida.
Instalação ao ar livre ou em ambiente úmido, desde que respeitados os limites ambientais e a condição de montagem do fabricante.	✓	O invólucro tem grau de proteção IP 67; isso não substitui a verificação das condições específicas de instalação no datasheet.
Aplicação que exige comutação acima de 25 Hz em AC ou 50 Hz em DC.	✗	Esses são os valores de frequência de comutação especificados para o sensor.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IN0081, retangular, 4 mm, AC/DC, normalmente aberto, cabo PVC de 2 m

Confirme que a montagem não embutida e as dimensões de 40 x 12 x 26 mm são compatíveis com o espaço disponível.
Verifique o material do alvo e aplique os fatores de correção indicados no datasheet ao avaliar a distância de detecção.
Fixe o sensor sem exceder o torque máximo aplicável ao furo de fixação ou à bucha roscada.
Passe o cabo PVC de 2 m de modo que não fique tracionado ou danificado; siga o datasheet para condições de instalação não especificadas na ficha.
Com a alimentação desenergizada, conecte os dois fios ao circuito compatível com saída normalmente aberta e tensão de 20...250 V AC/DC, conforme o esquema oficial do fabricante.
Energize e valide a detecção e o estado do LED amarelo dentro dos limites de alcance e frequência de comutação.

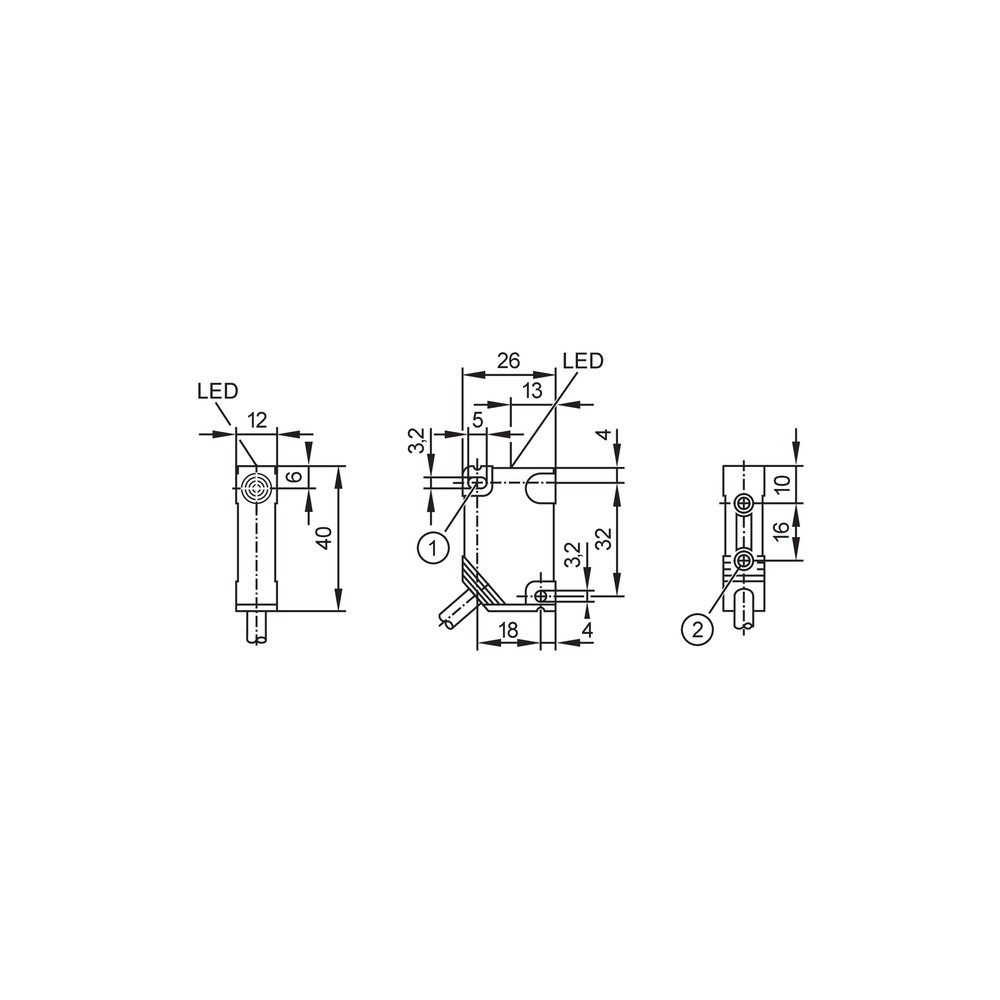

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto se aproxima.	Alvo além da distância efetiva, material com fator de correção menor que o aço ou ligação/alimentação incompatível.	Confira alimentação e ligação no datasheet; aproxime o alvo dentro da distância de trabalho e considere o fator de correção do material.
A entrada do controlador permanece ativa ou apresenta estado inesperado sem detecção.	Corrente residual da saída de dois fios ou incompatibilidade entre a entrada e a corrente mínima requerida.	Compare corrente residual e corrente de saída mínima declaradas com os requisitos da entrada; consulte o esquema de ligação no datasheet.
Comuta de forma irregular em uma aplicação rápida.	Frequência de comutação requerida acima do limite especificado para AC ou DC.	Meça ou verifique a frequência do ciclo e compare com os limites de 25 Hz em AC e 50 Hz em DC.
A indicação de comutação não corresponde à presença do alvo.	Distância, alinhamento ou condição elétrica fora dos parâmetros de detecção, ou dano no cabo/conexão.	Observe o LED de status, inspecione o cabo e teste o sensor com alimentação e alvo dentro das condições declaradas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IN0081 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IN0081 e para que serve?

É um sensor indutivo de comutação para detectar objetos metálicos sem contato. Tem saída normalmente aberta de dois fios e montagem não embutida.

Qual alimentação e tipo de ligação ele usa?

Opera com 20...250 V AC/DC e tem cabo PVC fixo de 2 m com dois condutores de 0,5 mm². Confirme no datasheet a ligação correta à entrada ou carga.

Ele acompanha cabo ou conector separado?

A ficha informa cabo PVC de 2 m integrado. Não há acessórios adicionais listados para o produto.

Serve para uma aplicação que exige montagem embutida ou alcance maior que 4 mm?

Não conforme a configuração descrita: o IN0081 é não embutido e tem alcance nominal de 4 mm. Para esses requisitos, procure uma configuração cuja ficha declare o tipo de montagem e alcance necessários.

Posso usar esse sensor para detectar objetos não metálicos?

A ficha o identifica como sensor indutivo e não declara detecção de objetos não metálicos. Confirme a tecnologia necessária para o material do alvo antes da compra.

O sensor não detecta uma peça metálica; o que devo verificar antes de trocar?

Verifique alimentação, ligação, distância e material da peça. Os fatores de correção variam conforme o metal e podem reduzir a distância efetiva em relação ao aço.

A entrada do controlador fica ligada mesmo sem detectar; o sensor está necessariamente com defeito?

Não necessariamente: a saída de dois fios tem corrente residual especificada, que pode afetar a entrada conectada. Compare esse valor e a corrente mínima de saída com os requisitos do controlador.

É melhor comprar este modelo ou uma versão com conector?

O IN0081 tem cabo PVC fixo de 2 m. Se a instalação exigir conexão destacável, selecione uma versão cuja ficha especifique conector e valide separadamente alimentação, saída e dimensões.

Como devo instalar e conferir o funcionamento?

Fixe o sensor respeitando os limites de torque aplicáveis, conecte com a alimentação desenergizada conforme o datasheet e teste a comutação observando o LED amarelo. Evite tracionar ou danificar o cabo.

Qual é a origem e quem emite a nota fiscal?

O anúncio informa venda e faturamento pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

GLOSSÁRIO TÉCNICO

Alcance de detecção

Distância nominal na qual o sensor detecta o alvo, sujeita às condições e tolerâncias do fabricante. (Ref.: 4 mm; montagem não embutida.)

Distância real de comutação (Sr)

Valor real de comutação especificado com tolerância para o sensor. (Ref.: 4 ± 10 % mm.)

Histerese

Diferença entre os pontos de comutação ao aproximar e afastar o alvo. (Ref.: 1...20 % de Sr.)

Saída normalmente aberta

Configuração de saída identificada como NA na ficha; a resposta elétrica depende do circuito e das condições de ligação. (Ref.: saída normalmente aberta, 2 fios.)

Grau de proteção IP

Classificação declarada de proteção do invólucro contra ingresso de partículas e água, conforme condições de ensaio e instalação aplicáveis. (Ref.: IP 67.)
