Sensor Indutivo IFM IN0081 - 4mm 20-250V AC/DC

Pré-visualizar: IN0081 IFM - Sensor Indutivo IFM Automação Industrial 4mm 20-250V AC/DC IP67

IN0081 IFM - Sensor Indutivo IFM Automação Industrial 4mm 20-250V AC/DC IP67

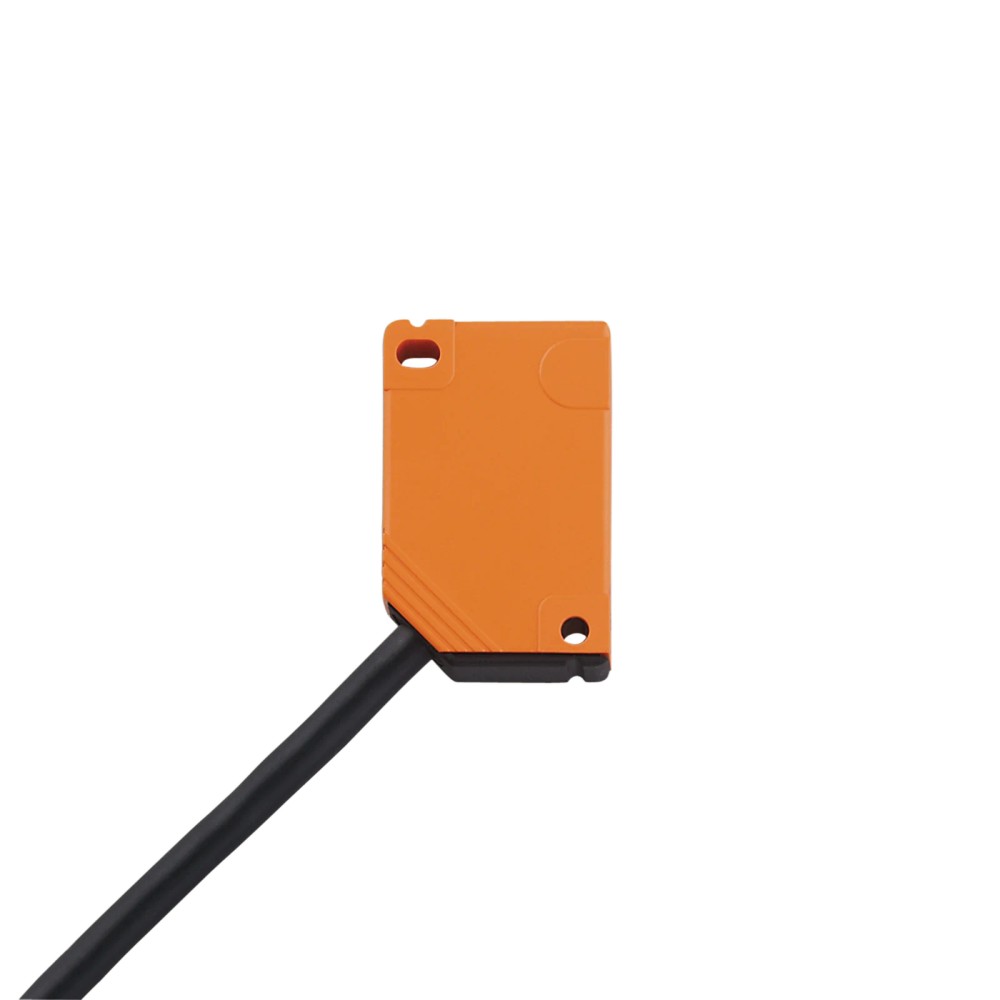

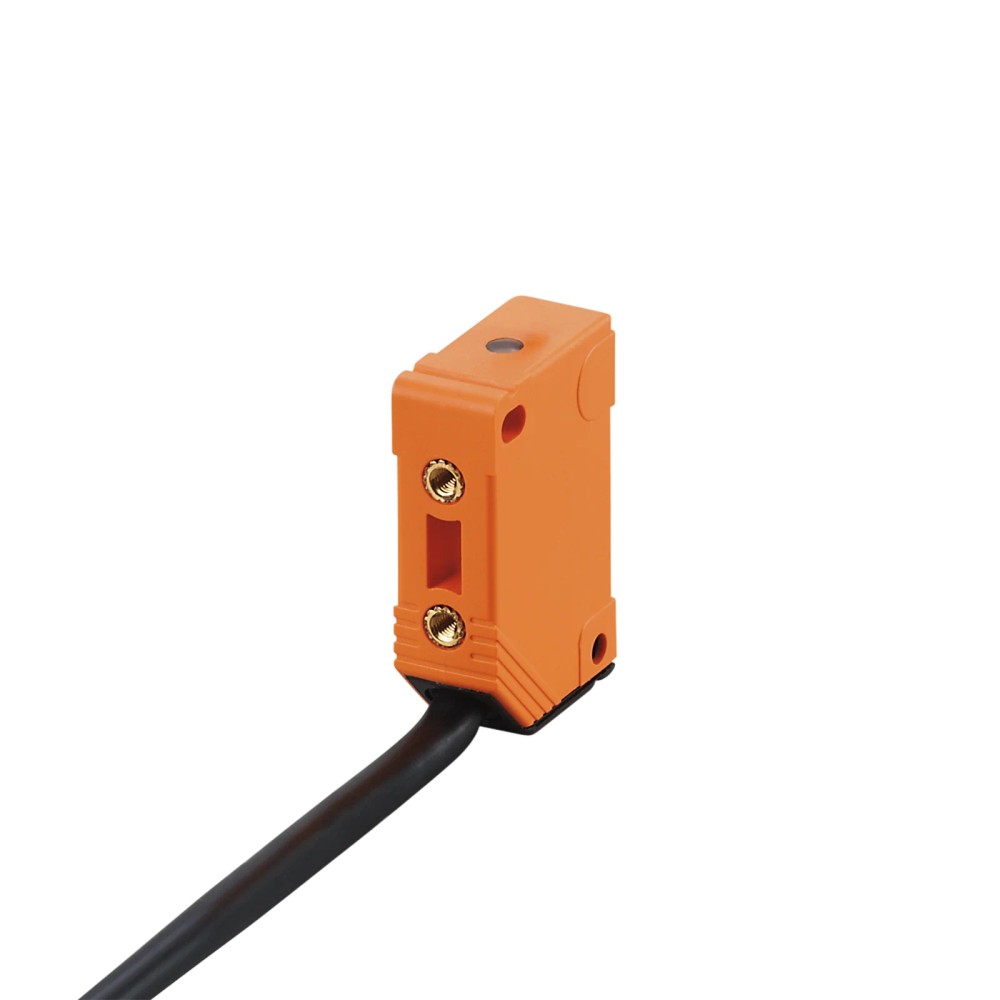

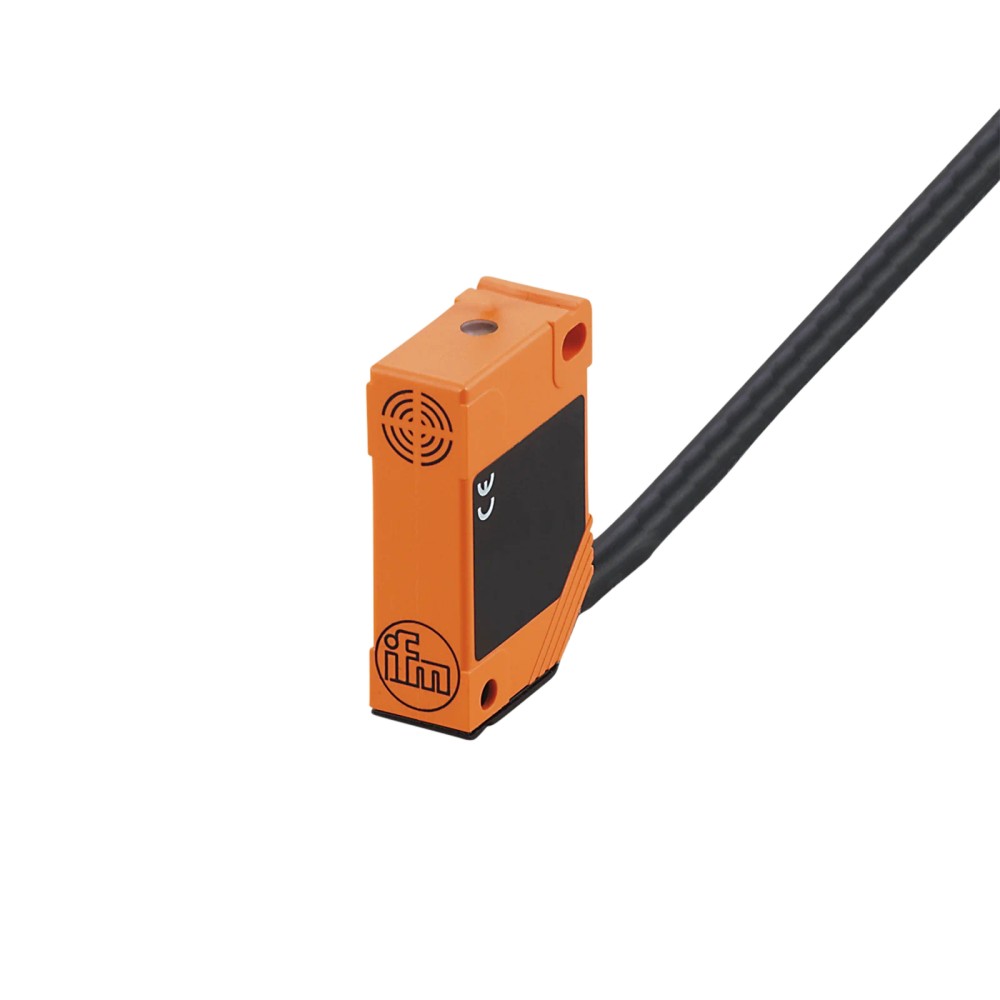

Imagem meramente ilustrativa

R$ 1.087,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IN0081
EAN: 4021179132251
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IN0081 IFM - Sensor Indutivo IFM Automação Industrial 4mm 20-250V AC/DC IP67"

Destaques do Produto

Alcance nominal

4 mm

Alimentação

20...250 V AC/DC

Tipo de saída

Normalmente aberta

Montagem

Não embutido

Conexão

Cabo PVC de 2 m, 2 fios

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IN0081, retangular, 4 mm, 20...250 V AC/DC, saída normalmente aberta, IP67

O IFM IN0081 é um sensor indutivo retangular para detecção sem contato de objetos metálicos. Possui alcance nominal de 4 mm, saída normalmente aberta e alimentação de 20...250 V AC/DC. A conexão é feita por cabo PVC de 2 m, com dois fios; o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IN0081
Tipo	Sensor indutivo retangular, não embutido
Alcance de detecção	4 mm
Tensão de operação	20...250 V AC/DC
Saída	Normalmente aberta
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²; 2 fios
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC
Dimensões	40 x 12 x 26 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações compatíveis com alcance nominal de 4 mm e instalação não embutida.
Circuitos que aceitem sensor de dois fios, saída normalmente aberta e tensão de operação dentro de 20...250 V AC/DC.
Instalações cuja temperatura ambiente esteja entre -25 e 80 °C e que atendam às condições de uso correspondentes à proteção IP67.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir detecção de objetos não metálicos: a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.
Não selecione quando forem necessários alcance superior a 4 mm, montagem embutida ou saída diferente de normalmente aberta; esses requisitos não correspondem às características informadas.
Não use sem verificar o circuito quando ele exigir proteção contra curto-circuito ou sobrecarga: a ficha informa que essas proteções não estão presentes.

APLICAÇÕES E USO

Aplicação informada pelo tipo de produto: detecção indutiva de objetos metálicos em processos de automação, desde que a instalação seja não embutida e a distância de detecção requerida seja compatível com o alcance especificado.
Possibilidade de uso em circuitos de detecção alimentados em AC ou DC dentro da faixa indicada, após validação da carga, da corrente mínima da saída e da corrente residual.
Para materiais diferentes do aço, considere os fatores de correção listados na ficha ao avaliar a distância efetiva. A ficha não declara uma distância final garantida para cada aplicação ou geometria.
Respeite os limites de temperatura, os requisitos elétricos do circuito e as condições de instalação correspondentes a IP67. A ficha não especifica um protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IN0081, retangular, 4 mm, 20...250 V AC/DC, saída normalmente aberta, IP67, verifique estes pontos:

Escolha o IN0081 quando

A aplicação exigir detecção indutiva não embutida com alcance nominal de 4 mm, saída normalmente aberta, dois fios e alimentação dentro da faixa de 20...250 V AC/DC.

Procure outra configuração quando

O projeto exigir montagem embutida, outra lógica de saída, distância de detecção diferente ou proteções contra curto-circuito e sobrecarga. Compare esses requisitos com a ficha técnica do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção informado pelo fabricante.
Modelo / SKU	IN0081	Código do produto no anúncio.
Part number de catálogo	IN-2004-ABOA	Identificação indicada nos dados do catálogo associados ao GTIN.
Marca	IFM	Marca indicada no anúncio.
Categoria	Sensores	Categoria comercial do produto.

Dados de detecção
Alcance de detecção	4 mm	Valor nominal informado; montagem não embutida.
Distância de trabalho	0...3,25 mm	Faixa de trabalho indicada nos dados técnicos.
Distância real de comutação Sr	4 ± 10 % mm	Valor de comutação real informado.
Histerese	1...20 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa ao valor Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,9; latão: 0,6; alumínio: 0,5; cobre: 0,4	Fatores informados para os materiais listados; influenciam a distância de detecção.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Classe de proteção	II	Classificação elétrica informada.
Número de fios	2	Configuração elétrica indicada para o sensor.
Corrente de saída mínima	5 mA	Valor mínimo informado para a saída.
Corrente residual máxima	2,0 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)	Valores máximos especificados para as tensões indicadas.
Queda de tensão máxima da saída AC	6,7 V	Valor máximo informado para operação AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo informado para operação DC.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
Proteção contra sobrecarga	Não	A ficha não indica proteção integrada contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha não indica proteção integrada contra curto-circuitos.

Saída e comutação
Configuração de saída	Normalmente aberta	Estado da saída indicado para o sensor.
Frequência de comutação AC	25 Hz	Frequência máxima indicada para AC.
Frequência de comutação DC	50 Hz	Frequência máxima indicada para DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limites informados para saída AC, incluindo a condição de temperatura indicada.
Corrente máxima constante da saída DC	100 mA	Limite informado para saída DC.
Corrente máxima de pico da saída de comutação	2200 mA; 50 ms / 1 Hz	Corrente de pico com duração e frequência indicadas.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP67	Grau de proteção declarado; a instalação deve respeitar as condições aplicáveis ao invólucro e à conexão.
EMC - ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de descarga eletrostática informados.
EMC - HF irradiado	EN 61000-4-3: 3 V/m	Nível de imunidade irradiada informado.
EMC - Burst	EN 61000-4-4: 2 kV	Nível de imunidade a transientes informado.
EMC - AF com fio	EN 61000-4-6: 3 V	Nível de imunidade conduzida informado.
Emissão	EN 55011, classe B	Classificação de emissão informada.
MTTF	609 anos	Valor MTTF indicado nos dados do catálogo; não representa garantia de vida útil em qualquer condição.

Dados mecânicos e conexão
Invólucro	Retangular	Formato indicado nos dados técnicos.
Dimensões	40 x 12 x 26 mm	Dimensões externas informadas.
Montagem	Não embutido	Condição de instalação especificada.
Material do invólucro	PBT	Material declarado para o invólucro.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Tipo, comprimento e seção do cabo informados.
Torque máximo de aperto - bucha roscada	< 1,2 Nm	Limite informado para o apoio do soquete de latão contra a superfície de tensão.
Torque máximo de aperto - furo de fixação	< 0,5 Nm	Limite de torque especificado para o furo de fixação.
Peso	103,9 g	Peso indicado nos dados do catálogo.

Indicadores e identificação
Indicador	1 LED amarelo de status de chaveamento	Indicação visual do estado de comutação informada.
GTIN	4021179132251	Identificador comercial do produto.
NCM	8536.50.90	Código fiscal informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; trata-se de um sensor indutivo com saída de comutação.

Conexões

Elétrica Cabo PVC de 2 m, 2 x 0,5 mm², dois fios; alimentação de 20...250 V AC/DC; saída normalmente aberta. Verifique a compatibilidade elétrica com a carga e o circuito, considerando corrente de saída mínima de 5 mA, corrente residual máxima especificada e ausência de proteção contra curto-circuito e sobrecarga.

Processo Não possui conexão de processo especificada. A instalação é por fixação mecânica do corpo retangular, dimensões 40 x 12 x 26 mm; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de detecção que aceite sensor indutivo de dois fios, saída normalmente aberta e alimentação de 20...250 V AC/DC.	✓	Essas características constam na ficha do IN0081; a compatibilidade final depende também dos requisitos elétricos da carga.
Aplicação que exija montagem embutida.	✗	A ficha especifica montagem não embutida.
Aplicação que exija proteção contra curto-circuito ou sobrecarga integrada.	✗	A ficha informa que o sensor não possui essas proteções.
Controlador ou dispositivo que exija protocolo de comunicação digital específico.	✗	A ficha não informa protocolos; a saída indicada é de comutação.
Detecção com distância superior ao alcance nominal informado.	✗	O alcance de detecção informado é 4 mm; não há evidência de alcance superior.
Instalação em ambiente dentro da faixa de -25...80 °C e com condições adequadas ao grau IP67.	✓	Temperatura ambiente e grau de proteção são especificados na ficha; avalie as condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IN0081, retangular, 4 mm, 20...250 V AC/DC, saída normalmente aberta, IP67

Confirme no datasheet se a alimentação, o tipo de saída, a carga e a corrente do circuito são compatíveis com o sensor de dois fios.
Posicione o corpo conforme a instalação não embutida e respeite o alcance e a distância de trabalho especificados.
Fixe o sensor pelos pontos de montagem previstos; respeite os limites de torque informados para o tipo de fixação aplicável.
Conecte o cabo PVC de 2 m ao circuito de acordo com o esquema elétrico oficial do fabricante; não deduza a pinagem sem consultar esse esquema.
Verifique o estado de comutação pelo LED amarelo e confirme a resposta do circuito durante a detecção.
Antes de colocar em operação, confira a fixação, a conexão e as condições ambientais, além de verificar se o circuito não depende de proteções contra curto-circuito ou sobrecarga que o sensor não possui.

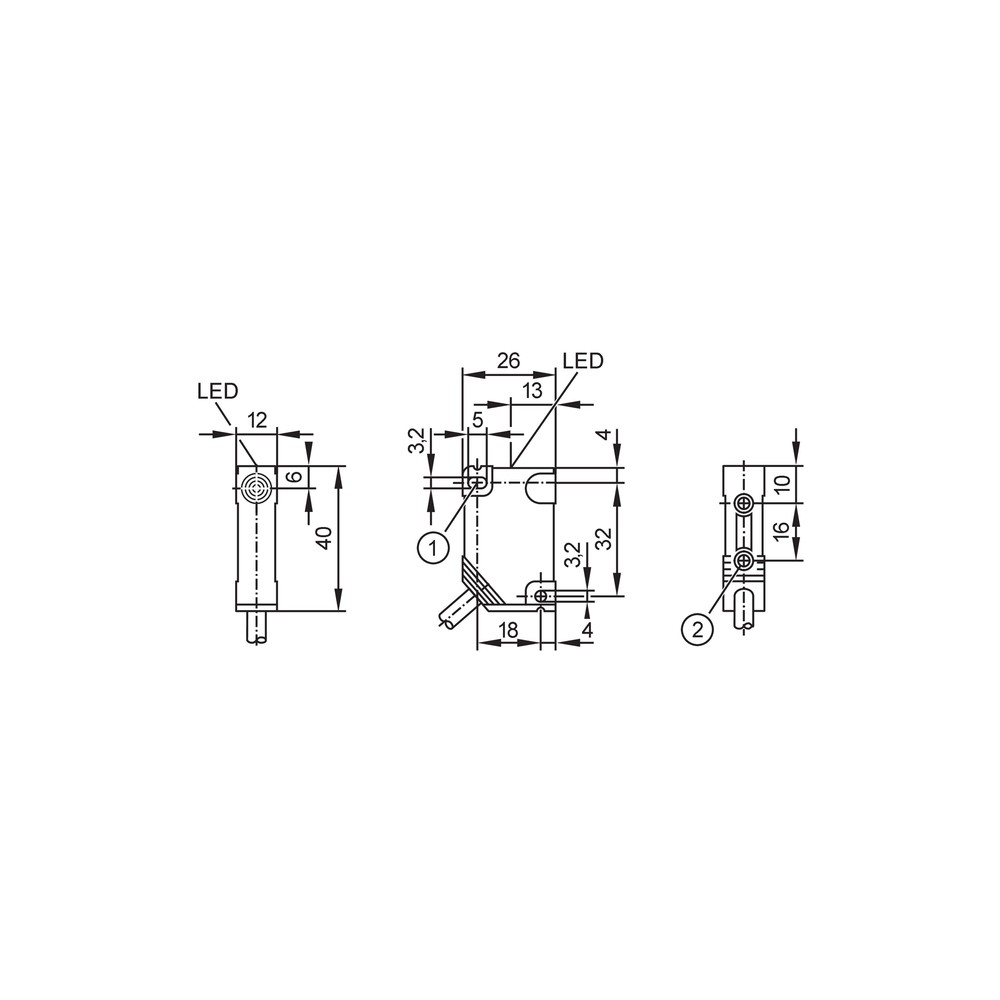

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, distância além do alcance aplicável, material do alvo com fator de correção inferior ou ligação incompatível.	Meça a alimentação no circuito, confira a ligação no datasheet e teste a posição e o material do alvo considerando os fatores de correção.
A entrada do controlador permanece acionada ou apresenta corrente mesmo sem detecção.	Corrente residual do sensor de dois fios ou compatibilidade inadequada entre a saída e a entrada conectada.	Compare a corrente residual especificada para a tensão usada com os requisitos da entrada; confirme também a corrente mínima de saída.
O sinal oscila ou a detecção ocorre em uma posição diferente da esperada.	Distância de instalação, material do alvo ou variações do ponto de comutação em relação a Sr.	Confira a distância de trabalho, o alinhamento e o material do alvo; compare a condição observada com Sr, histerese e variação especificados.
O sensor ou circuito apresenta falha após uma condição de sobrecorrente ou curto-circuito.	O produto não possui proteção contra sobrecarga nem contra curto-circuito informada na ficha.	Desenergize o circuito conforme o procedimento da instalação e verifique a carga, a fiação e a proteção externa antes de avaliar o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IN0081 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IN0081 e para quem ele serve?

É um sensor indutivo retangular de montagem não embutida, destinado a aplicações de detecção compatíveis com seus parâmetros elétricos e de alcance. A ficha especifica saída normalmente aberta e alimentação AC/DC.

O que acompanha o produto?

A ficha identifica o sensor com cabo PVC de 2 m integrado. Não há acessórios adicionais listados como inclusos.

Posso usar este sensor em montagem embutida?

Não: a ficha especifica montagem não embutida. Para uma instalação embutida, selecione uma versão cuja ficha declare esse tipo de montagem.

Este sensor detecta objetos não metálicos?

A ficha o identifica como sensor indutivo e não declara detecção de objetos não metálicos. Valide o princípio de detecção exigido antes da compra.

O sensor não muda o estado da entrada; o que verifico antes de trocar?

Confira primeiro a tensão aplicada, a ligação, a distância até o alvo e o material detectado. Verifique também se a entrada é compatível com sensor de dois fios e com a corrente residual.

A entrada fica acionada mesmo sem alvo; o sensor está necessariamente danificado?

Não necessariamente: a corrente residual do sensor de dois fios pode ser relevante para a entrada conectada. Compare os valores elétricos especificados com os requisitos do controlador antes de substituir o sensor.

Quando devo escolher o IN0081 em vez de outro sensor?

Escolha-o quando forem compatíveis a montagem não embutida, a saída normalmente aberta, a alimentação de 20...250 V AC/DC e o alcance nominal de 4 mm. Busque outra configuração se o projeto exigir parâmetros diferentes.

Este produto é fornecido como kit ou como peça avulsa?

Os dados indicam uma unidade por embalagem. Não há kit de acessórios especificado.

Que cuidados devo ter na instalação elétrica?

Consulte o datasheet para identificar a ligação correta e validar a carga, a corrente mínima e a corrente residual. Não conte com proteção integrada contra curto-circuito ou sobrecarga, pois a ficha informa que ela não existe.

Qual é a procedência e quem fatura o produto?

O anúncio informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Alcance de detecção

Distância nominal especificada para a detecção do alvo pelo sensor. (Ref.: alcance de detecção: 4 mm.)

Montagem não embutida

Instalação em que o sensor não é especificado para ficar embutido na superfície de montagem. (Ref.: montagem: não embutido.)

Histerese

Diferença entre os pontos de comutação e de descomutação, expressa aqui como faixa percentual de Sr. (Ref.: histerese: 1...20 % de Sr.)

Corrente residual

Corrente que pode permanecer na saída mesmo quando esta não está comutando; deve ser considerada na compatibilidade com a entrada conectada. (Ref.: corrente residual máxima especificada por tensão.)

Grau de proteção IP

Classificação de proteção do invólucro conforme o código IP informado pelo fabricante. (Ref.: grau de proteção: IP67.)
