Sensor Indutivo IO-Link IFM IM5173

Pré-visualizar: IM5173 IFM - Sensor Indutivo IO-Link Detecção industrial 40x40x54mm PNP/NPN M12

IM5173 IFM - Sensor Indutivo IO-Link Detecção industrial 40x40x54mm PNP/NPN M12

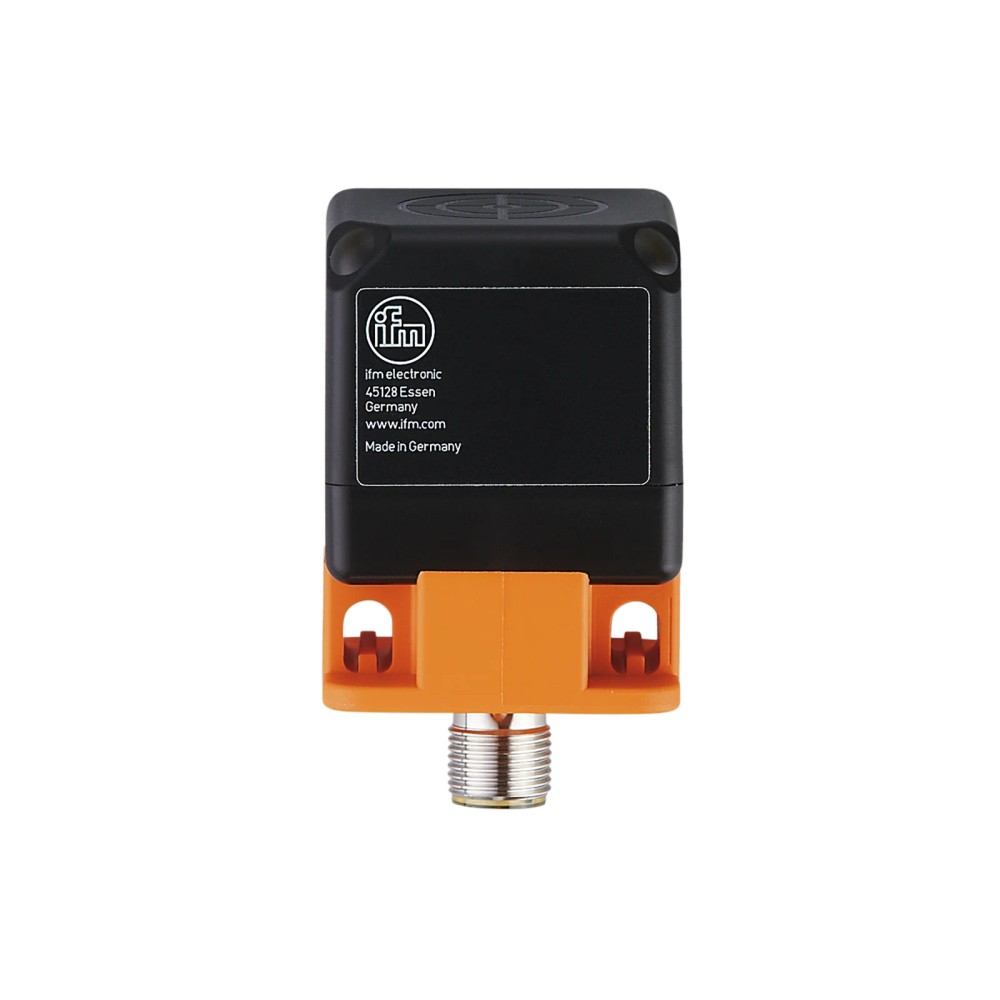

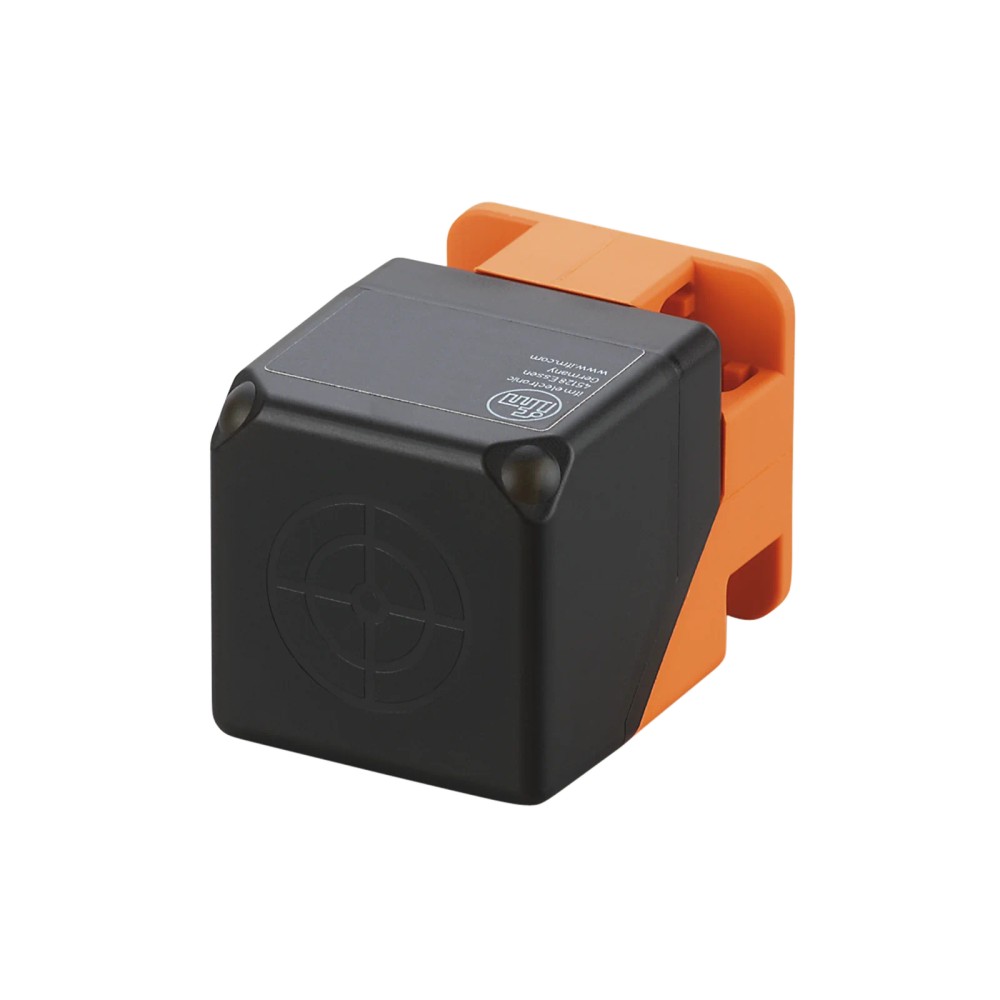

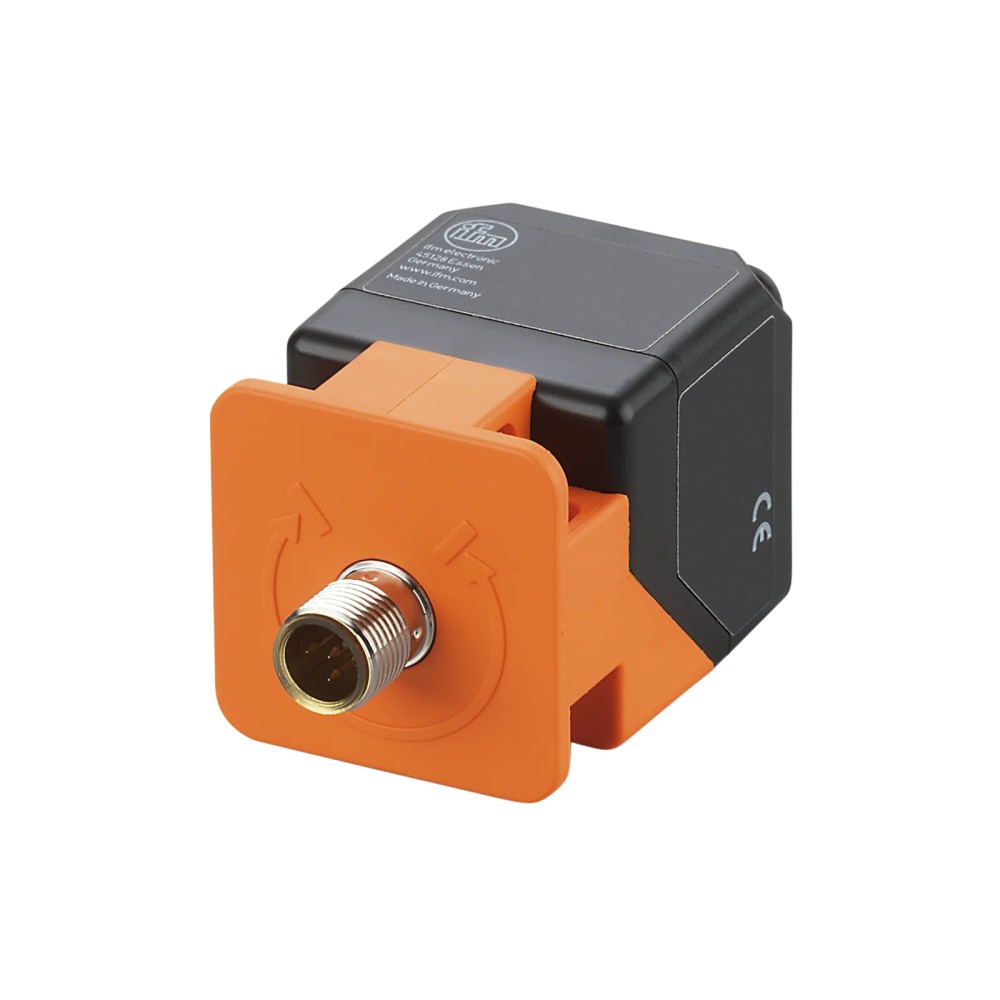

Imagem meramente ilustrativa

R$ 892,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5173
EAN: 4021179303279
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutivo...mais

Fechar menu

Saiba mais sobre: "IM5173 IFM - Sensor Indutivo IO-Link Detecção industrial 40x40x54mm PNP/NPN M12"

Destaques do Produto

Tecnologia

Indutivo (IO-Link)

Tipo de Montagem

Não embutido

Conexão

M12

Dimensões

40x40x54 mm

Saída

PNP/NPN (Seleção via IO-Link)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IO-Link IFM IM5173 - 40x40x54mm PNP/NPN M12

O sensor indutivo IM5173 da IFM é um dispositivo retangular de 40x40x54mm com tecnologia IO-Link, desenvolvido para detecção precisa de posição. Oferece saída selecionável PNP/NPN e alta resistência operacional com grau de proteção IP67. É uma solução versátil para automação industrial, suportando temperaturas de -25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Tecnologia	IO-Link
Dimensões	40x40x54 mm
Conexão	M12
Grau de Proteção	IP 67
Saída	PNP/NPN
Montagem	Não embutido
Freq. de Comutação	100 Hz
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em linhas de montagem automotiva.
Sistemas de transporte e logística industrial.
Ambientes que exigem monitoramento via protocolo IO-Link.
Ambientes com presença de umidade ou poeira (grau de proteção IP67).

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas (devido à tecnologia de montagem não embutida).
Ambientes com temperaturas excedendo -25...80 °C.
Uso para detecção de materiais não metálicos.
Uso de ferramentas de impacto direto na face sensível.

APLICAÇÕES E USO

Monitoramento de posição em máquinas de embalagem.
Detecção de fim de curso em sistemas de transporte logístico.
Aplicações industriais exigindo diagnóstico via IO-Link.
Ambientes úmidos ou com presença de poeira.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IO-Link IFM IM5173 - 40x40x54mm PNP/NPN M12, verifique estes pontos:

Quando escolher o IM5173

Escolha este modelo quando precisar de um sensor retangular com versatilidade de comunicação IO-Link e robustez IP67 para aplicações industriais padrão.

Quando considerar alternativas

Busque outra opção se sua aplicação exigir montagem embutida, distâncias de detecção muito curtas ou especificamente um tipo de saída fixa sem necessidade de configuração por software.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Saída de comutação	PNP/NPN (selecionável)	Flexibilidade de interface elétrica
Consumo de corrente	< 20 mA	Eficiência energética

Dados Mecânicos
Dimensões	40 x 40 x 54 mm	Dimensões físicas da carcaça
Tipo de montagem	Não embutido	Exigência de instalação mecânica
Material do invólucro	PA (Poliamida)	Resistência estrutural

Interface IO-Link
Protocolo	IO-Link (Revisão 1.1)	Padrão de comunicação digital
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade de comunicação
Perfil	Smart Sensor - SSP 0	Protocolo funcional

Condições Ambientais
Temperatura ambiente	-25...80 °C	Limite de operação térmica
Grau de proteção	IP 67	Resistência a meios externos

COMPATIBILIDADE

Comunicação

• IO-Link

• SIO (Digital)

Conexões

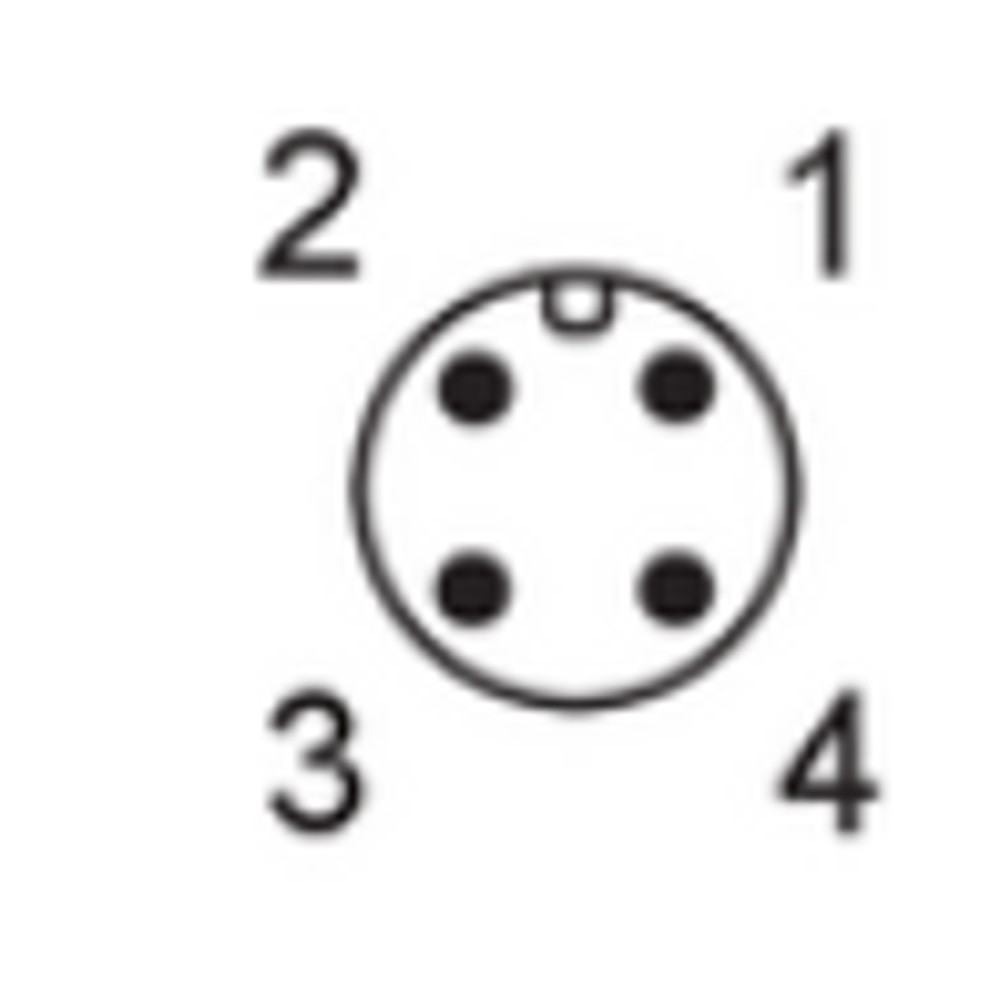

Elétrica Conector M12, 4 pinos, codificação A

Processo Montagem não embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com poeira e umidade	✓	O grau de proteção IP67 garante a integridade do sensor nestas condições.
Necessidade de detecção de peças metálicas	✓	Sensor indutivo padrão para este tipo de material.
Instalação embutida em estrutura metálica	✗	O design não embutido exige área livre ao redor da face sensível.

INSTALAÇÃO

Como instalar o Sensor Indutivo IO-Link IFM IM5173 - 40x40x54mm PNP/NPN M12

Verifique a compatibilidade do local de instalação considerando a montagem não embutida.
Fixe o sensor no suporte, garantindo que não haja impacto na face sensível.
Conecte o cabo M12 fêmea de 4 pinos, certificando o aperto para garantir a vedação IP67.
Conecte a outra extremidade do cabo ao mestre IO-Link ou controlador de entrada digital.
Se necessário, configure os parâmetros de saída (PNP/NPN) através do software do sistema IO-Link.
Realize um teste funcional posicionando um alvo metálico diante da face sensível.

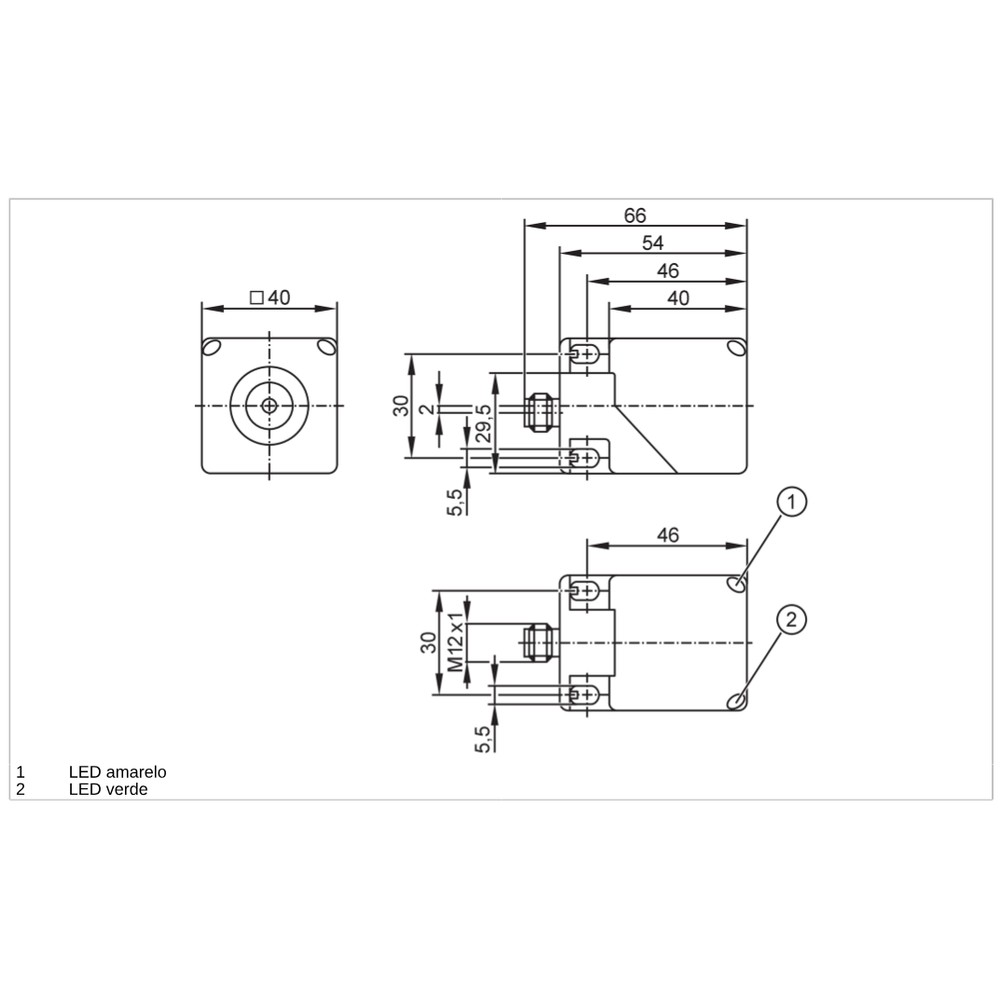

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída ou LED de erro ativo.	Curto-circuito ou sobrecarga no cabeamento.	Verifique o LED de diagnóstico e meça a continuidade do cabo M12.
Detecção constante ('sinal sempre alto') sem presença de alvo.	Instalação embutida indevida.	Confirme se o sensor está instalado com folga lateral adequada para montagem não embutida.
Sensor não liga ou opera de forma instável.	Tensão fora da faixa nominal.	Meça a tensão de alimentação (deve estar entre 10-30V DC).
Leituras erráticas ou falsos disparos.	Interferência de ruído elétrico.	Verifique o aterramento do sistema e a proximidade com cabos de potência.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial (Datasheet) Desenho Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IM5173 e qual sua principal função?

O IM5173 é um sensor indutivo de proximidade com tecnologia IO-Link, projetado para detecção sem contato de objetos metálicos em aplicações industriais.

Este sensor é compatível com controladores lógicos programáveis (CLP) comuns?

Sim, ele é compatível com sistemas industriais padrão, operando tanto em modo SIO (chaveamento digital) quanto via protocolo IO-Link para parametrização avançada.

Posso instalar este sensor embutido em um bloco metálico?

Este modelo possui montagem do tipo 'não embutido'. Ele não deve ser instalado embutido diretamente em superfícies metálicas sem o devido espaçamento, pois isso pode causar falhas na detecção e alarmes falsos.

O sensor consegue detectar plástico ou outros materiais não metálicos?

Não, este sensor é projetado para detectar objetos metálicos. Ele não é adequado para detecção de líquidos, plásticos, madeira ou outros materiais não condutivos.

O sensor parou de detectar o objeto. O que devo verificar?

Sintomas como ausência de sinal de saída ou leitura inconsistente frequentemente indicam falha de conexão ou curto-circuito. Verifique a continuidade dos fios e se a tensão de alimentação está entre 10 e 30V DC.

O sensor está ativando intermitentemente. Por que isso acontece?

A causa mais comum é o desalinhamento do sensor em relação ao objeto ou interferência de outros campos magnéticos próximos. Realize o teste de distância do alvo conforme o datasheet e verifique se há sucata metálica acumulada na face sensível.

Por que escolher este modelo com IO-Link em vez de um sensor indutivo comum?

A escolha entre IO-Link e sensores convencionais depende da necessidade de diagnóstico. O IM5173 permite monitoramento remoto de dados, ajuste de sensibilidade e detecção de falhas que sensores analógicos ou digitais simples não oferecem.

Preciso comprar algo mais para instalar este sensor?

Sim, este produto é uma unidade única e pronta para instalação. Ele não requer kits adicionais para o funcionamento básico, bastando um conector M12 fêmea padrão de 4 pinos.

Quais cuidados devo ter ao instalar o IM5173?

A instalação requer a fixação em suporte compatível com o formato 40x40mm. Certifique-se de que o conector M12 esteja bem rosqueado para garantir a vedação IP67 contra umidade e poeira.

Qual a procedência deste componente?

A IFM Electronics é a fabricante. A compra é realizada com intermediação direta, garantindo que o produto segue os padrões de qualidade e documentação técnica originais da marca.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite parametrização e diagnóstico do sensor. (Ref.: Interface de comunicação)

Montagem não embutida

Tipo de instalação onde a face sensível deve estar livre de material metálico ao redor para evitar detecção prematura. (Ref.: Tipo de montagem)

PNP/NPN

Tipo de saída de comutação configurável, permitindo a integração com diferentes lógicas de controle industrial. (Ref.: Saída de comutação)

IP67

Grau de proteção que indica resistência total contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

Modo SIO

Modo de operação onde o dispositivo funciona como um sensor padrão de saída digital. (Ref.: Modo SIO)
