IM5172 IFM - Sensor Indutivo IO-Link Detecção industrial PNP/NPN M12 IP67

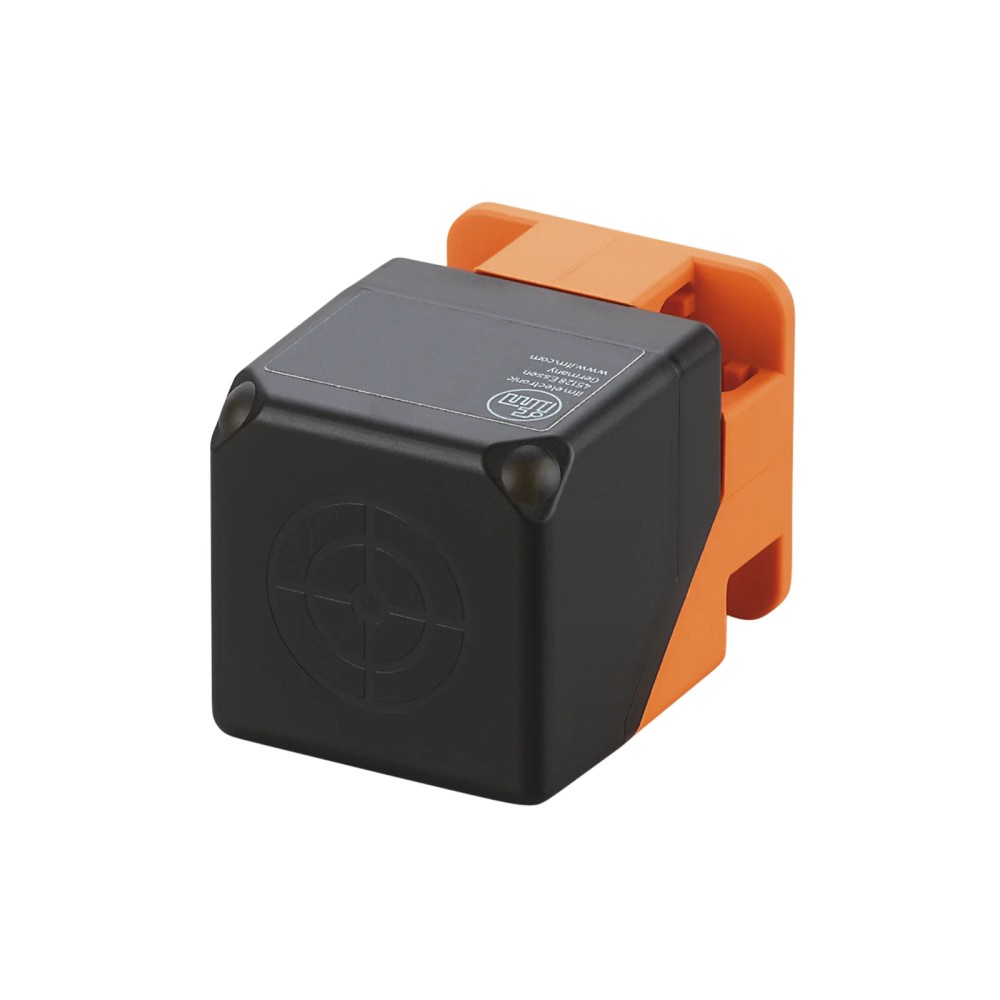

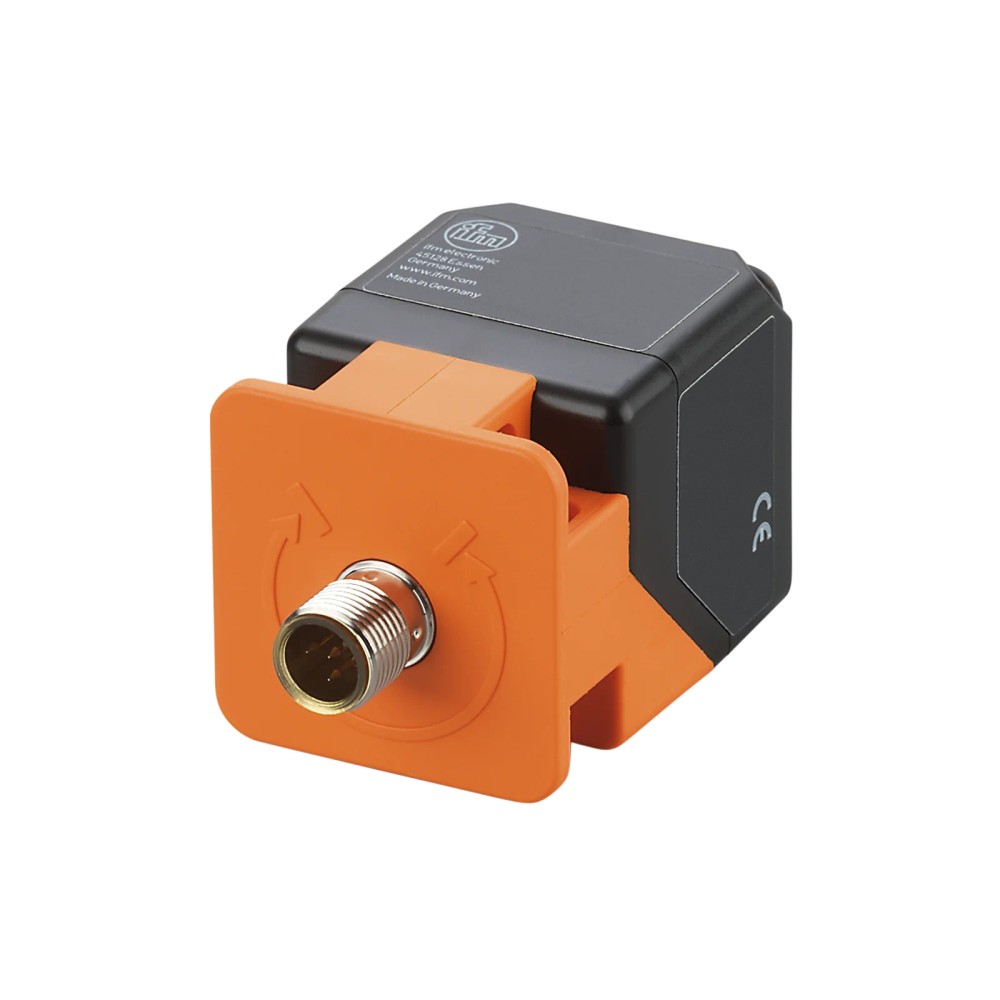

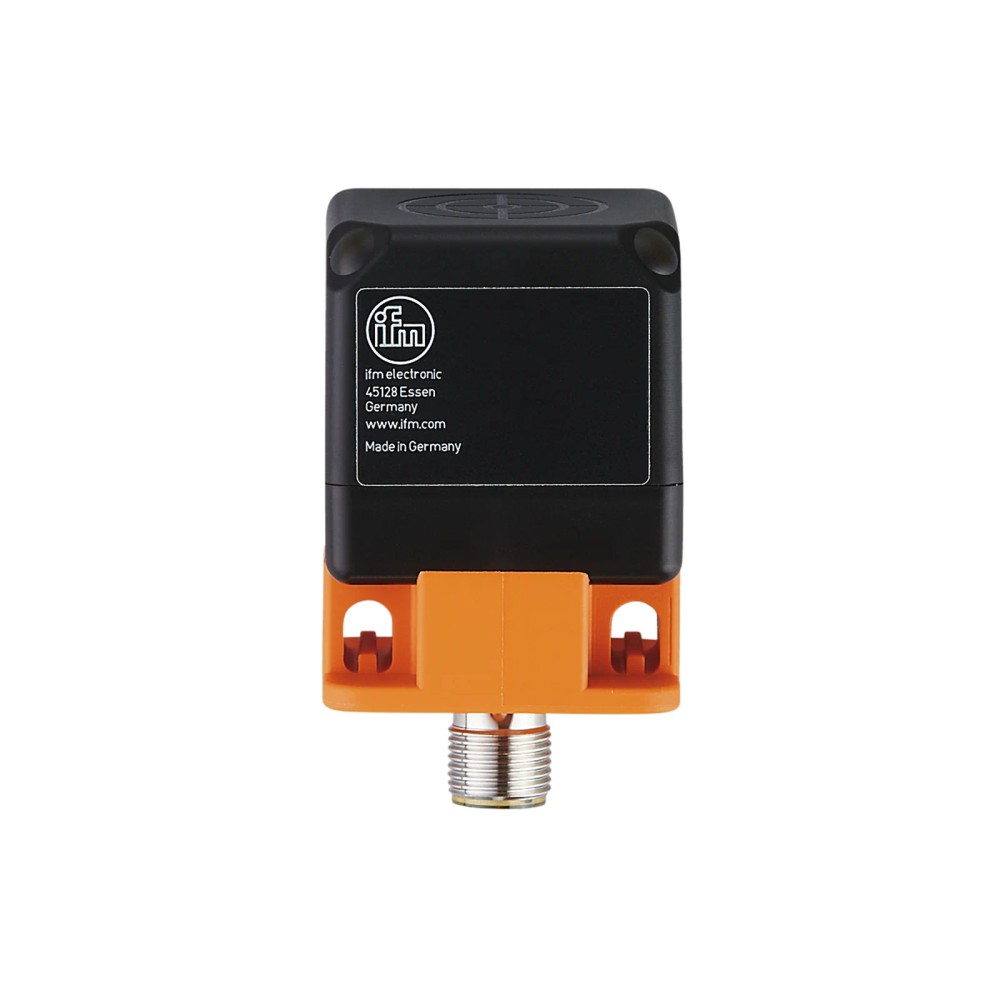

Imagem meramente ilustrativa

R$ 892,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5172
EAN: 4021179299886
NCM do produto: 85365090

Destaques do Produto Tecnologia IO-Link...mais

Fechar menu

Saiba mais sobre: "IM5172 IFM - Sensor Indutivo IO-Link Detecção industrial PNP/NPN M12 IP67"

Destaques do Produto

Tecnologia

IO-Link

Tipo

Indutivo

Saída

PNP/NPN

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IO-Link IFM IM5172 40x40x54mm PNP/NPN

O IM5172 é um sensor indutivo de proximidade com interface IO-Link, desenvolvido pela ifm para automação industrial de precisão. Ele permite detecção robusta de objetos metálicos e possui parametrização flexível com saídas configuráveis PNP/NPN. Seu invólucro de 40x40mm com proteção IP67 garante operação confiável em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IM5172
Tecnologia	IO-Link
Dimensões	40 x 40 x 54 mm
Proteção	IP 67
Frequência	100 Hz
Conexão	M12
Material	PA (Poliamida)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com CLP (Interface IO-Link)
Linhas de montagem metálicas
Detecção de precisão em máquinas com espaço limitado (40x40mm)

⚠ Considere outro se precisa de:

Locais com temperaturas acima de 80 °C
Ambientes com detecção necessária de materiais não ferrosos
Aplicações com alta vibração mecânica constante sem suporte adequado

APLICAÇÕES E USO

Linhas de automação industrial para contagem e detecção de peças metálicas.
Sistemas de controle de qualidade onde a retroalimentação de diagnóstico (IO-Link) é necessária.
Máquinas operatrizes que exigem montagem embutida em espaços confinados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IO-Link IFM IM5172 40x40x54mm PNP/NPN, verifique estes pontos:

Quando escolher este produto

Utilize este sensor em sistemas que exigem detecção de metais com alta precisão e integração digital via IO-Link para monitoramento de saúde do dispositivo.

Quando evitar

Evite se a sua aplicação exigir a detecção de materiais não metálicos ou se o ambiente operar permanentemente acima de 80 °C.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de sensor	Indutivo	Princípio de detecção baseado em campos eletromagnéticos
Interface de comunicação	IO-Link	Padronização de comunicação industrial

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação admissível
Saída de comutação	PNP/NPN	Configuração parametrizável

Dados mecânicos
Grau de proteção	IP 67	Proteção contra poeira e líquidos
Dimensões	40 x 40 x 54 mm	Dimensões do invólucro

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1)

• SIO Mode

Conexões

Elétrica M12, 4 pinos, codificação A

Processo Montagem embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de poeira e água	✓	O sensor possui grau de proteção IP67, adequado para umidade e poeira industrial.
Detecção de objetos não metálicos	✗	Sensores indutivos operam exclusivamente por campos eletromagnéticos em metais.

INSTALAÇÃO

Como instalar o Sensor Indutivo IO-Link IFM IM5172 40x40x54mm PNP/NPN

Certifique-se de que a tensão de alimentação está desligada.
Posicione o sensor na estrutura de montagem, garantindo que o espaço para detecção esteja livre.
Conecte o cabo M12 de 4 polos, respeitando a codificação A.
Aperte o conector manualmente para garantir a vedação IP67.
Ligue a alimentação e observe o LED verde de operação.
Realize o setup do sinal de saída (PNP/NPN) através da interface IO-Link ou diretamente no controlador.

Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de saída (LED apagado).	Objeto fora da zona de detecção nominal.	Verifique a distância entre o objeto e a face do sensor.
LED de status intermitente ou inoperante.	Tensão de alimentação incorreta ou instável.	Meça a tensão nos pinos do conector M12 (10-30V DC).
Erro de comunicação no controlador.	Configuração de IO-Link incompatível com o mestre.	Verifique a revisão IO-Link (1.1) e o DeviceID (791).
Falha na saída de comutação.	Curto-circuito na carga conectada.	Verifique a fiação e o consumo de corrente (máx. 100mA).

DOCUMENTAÇÃO TÉCNICA

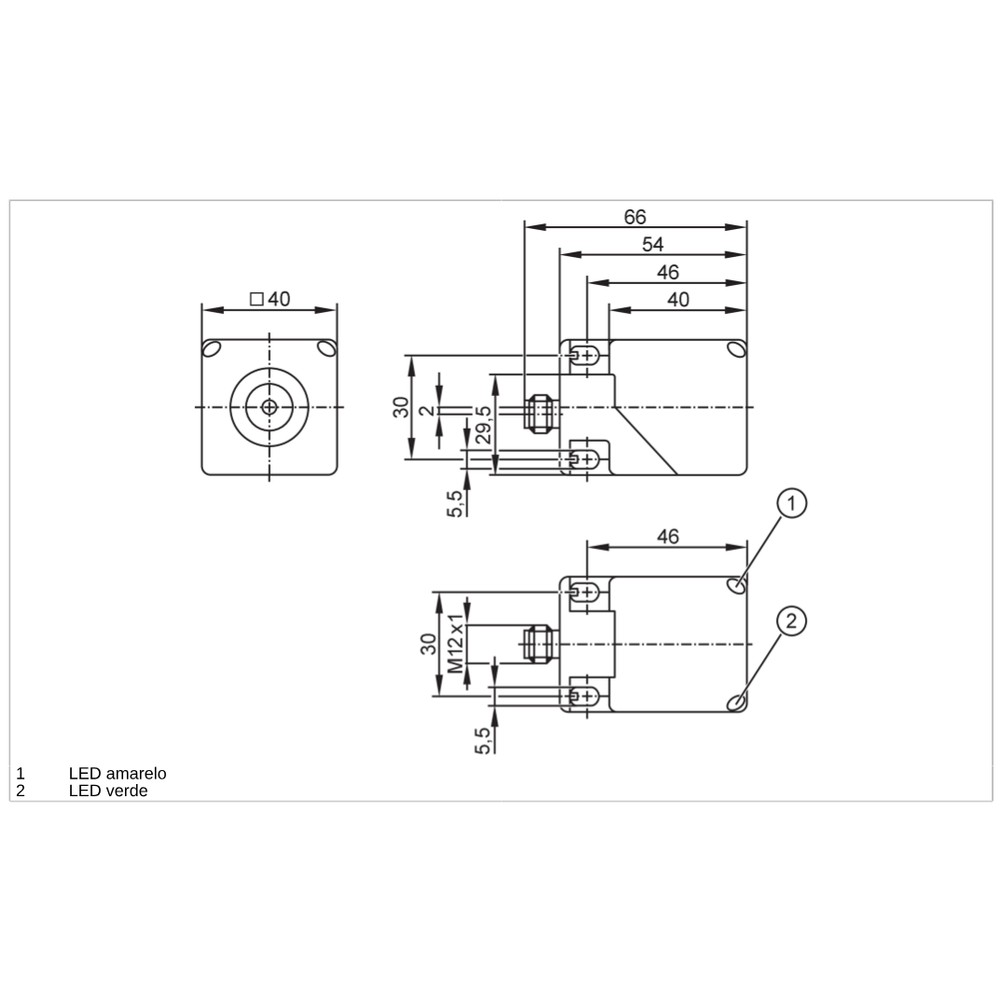

Datasheet Oficial IM5172 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM5172 e qual sua principal função?

O IM5172 é um sensor indutivo de proximidade com interface IO-Link e invólucro retangular de 40x40x54 mm, projetado para automação industrial.

O que vem incluído na embalagem deste produto?

O sensor acompanha o invólucro de poliamida (PA) e LEDs indicadores de operação e status, pronto para instalação direta.

Em quais condições de temperatura ou ambiente este sensor não é indicado?

Este sensor não deve ser aplicado em ambientes com temperaturas superiores a 80 °C ou submersos em condições que excedam a proteção IP67.

O IM5172 detecta objetos de plástico ou madeira?

Este produto não foi projetado para detecção de materiais não metálicos, como plásticos ou madeiras, que não possuem propriedades ferromagnéticas.

O que fazer se o sensor parar de detectar os objetos?

Se o LED amarelo não acender, verifique primeiro se a alimentação DC de 10-30V está correta e se a distância entre o sensor e o objeto está dentro da faixa nominal.

Como diagnosticar falhas na saída de comutação?

Verifique a continuidade do cabo M12 e se os pinos de sinal estão corretamente configurados no seu controlador para a lógica PNP ou NPN selecionada.

Por que escolher o IM5172 em vez de um sensor indutivo comum?

O modelo IM5172 oferece maior flexibilidade por contar com IO-Link para parametrização e monitoramento remoto, comparado a sensores digitais fixos simples.

Qual a vantagem de usar a tecnologia IO-Link neste sensor?

A escolha depende da necessidade de dados digitais. Se o seu PLC suporta IO-Link e você precisa de diagnóstico avançado, o IM5172 é superior ao modelo SIO tradicional.

Quais cuidados tomar na instalação do sensor?

Garanta que a superfície de detecção não esteja em contato direto com materiais abrasivos e que o torque de aperto do conector M12 não exceda o limite mecânico do invólucro.

Este produto possui garantia de origem ou certificado de qualidade?

O sensor é um componente de automação original da marca IFM Electronic, desenvolvido para operar em conformidade com as normas industriais IEC.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto serial para sensores e atuadores (Ref.: IEC 61131-9).

Sensor Indutivo

Dispositivo que detecta objetos metálicos através de um campo eletromagnético (Ref.: Tipo de sensor).

Grau de Proteção IP67

Nível de estanqueidade contra poeira e imersão temporária em água (Ref.: Grau de proteção).

PNP/NPN

Configurações de saída de comutação que definem o nível lógico do sinal (Ref.: Saída de comutação).

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente (Ref.: 632 anos).
