Sensor Indutivo Analógico IFM IM5142 com IO-Link

Pré-visualizar: IM5142 IFM - Sensor Analógico Indutivo IFM Detecção de posição e medição IO-Link 1-26mm 0-10V

IM5142 IFM - Sensor Analógico Indutivo IFM Detecção de posição e medição IO-Link 1-26mm 0-10V

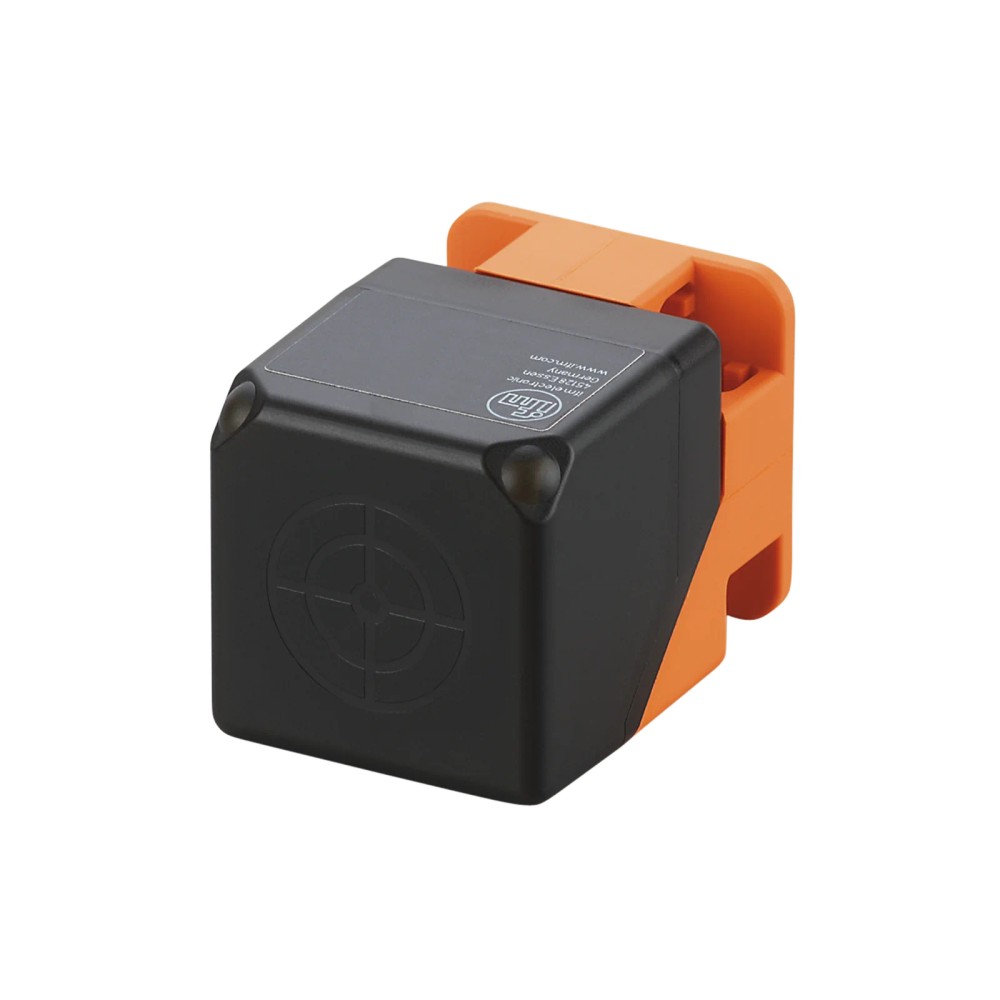

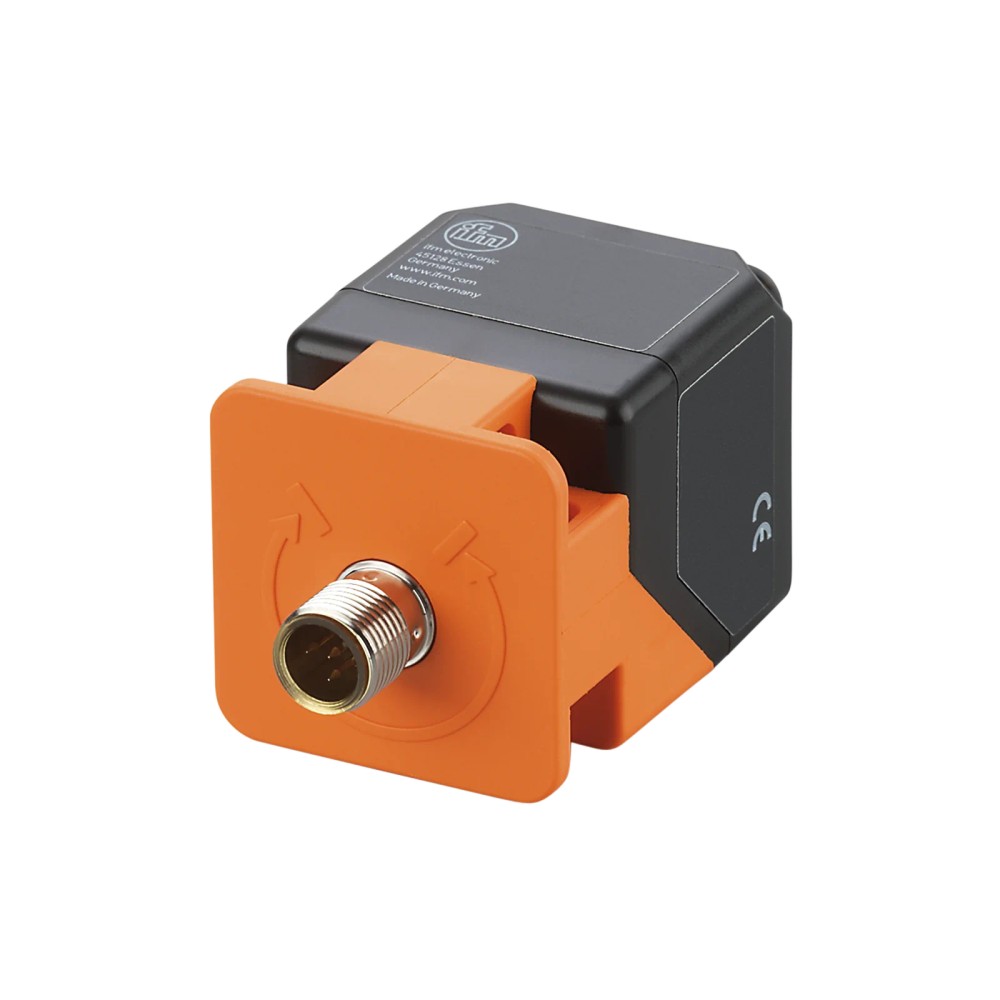

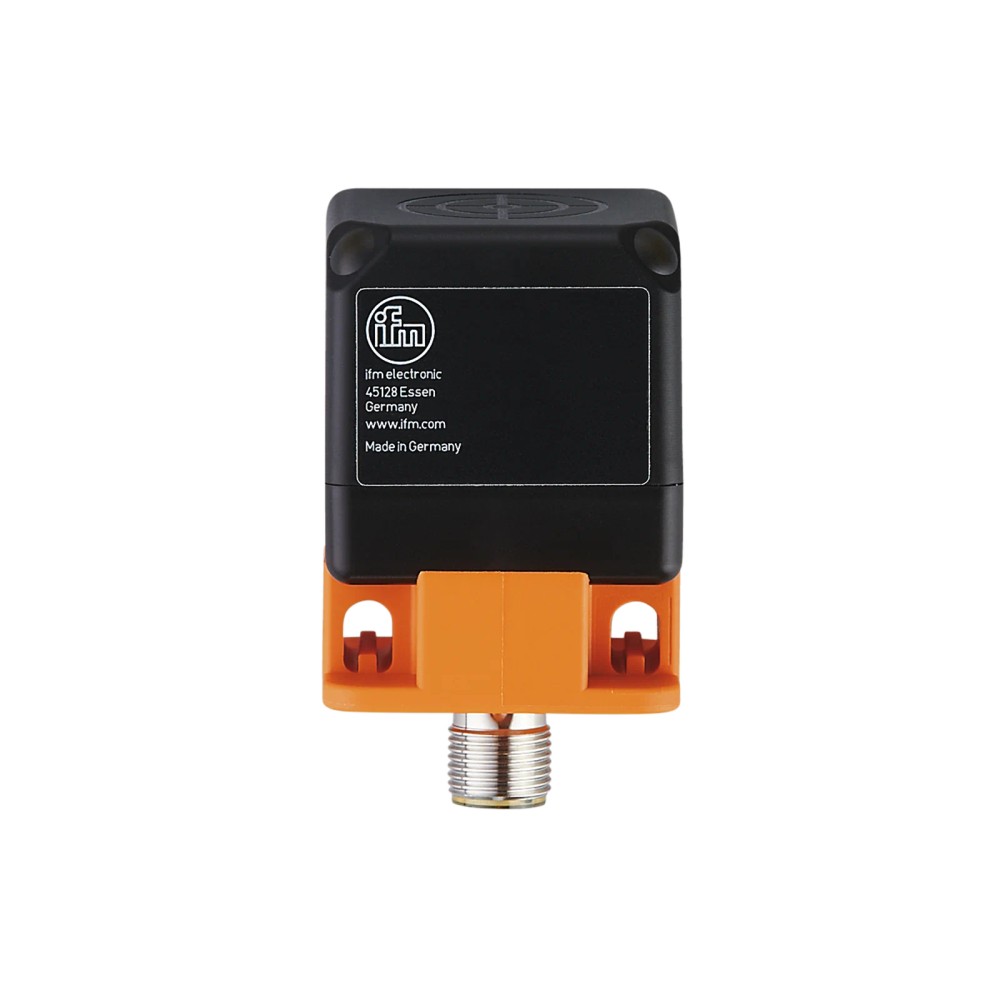

Imagem meramente ilustrativa

R$ 1.275,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5142
EAN: 4021179131537
NCM do produto: 85365090

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "IM5142 IFM - Sensor Analógico Indutivo IFM Detecção de posição e medição IO-Link 1-26mm 0-10V"

Destaques do Produto

Alcance de medição

1-26 mm

Interface

IO-Link

Saída

0-10 V / PNP/NPN

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IM5142 IFM - Sensor Analógico Indutivo IFM Detecção de posição e medição IO-Link 1-26mm 0-10V

O sensor indutivo IM5142 da IFM é uma solução avançada para detecção de posição e medição de distâncias entre 1 e 26 mm. Ele utiliza tecnologia analógica com saída de 0-10V e suporta comunicação IO-Link, permitindo integração eficiente em sistemas automatizados. Destaca-se por sua versatilidade com saída PNP/NPN parametrizável e construção robusta IP 67.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IM5142
Tecnologia	Indutivo Analógico
Alcance	1...26 mm
Saída	0...10 V / PNP/NPN
Conexão	M12
Proteção	IP 67
Temperatura	-25...80 °C
Marca	IFM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição e medição linear de peças metálicas
Aplicações que utilizam protocolos IO-Link para monitoramento cíclico
Ambientes industriais que exigem grau de proteção IP 67

⚠ Considere outro se precisa de:

Montagem embutida em estruturas metálicas (o sensor é não embutido)
Ambientes com temperaturas extremas fora do range -25...80 °C
Detecção de alvos não metálicos (plástico, madeira, vidro)

APLICAÇÕES E USO

Monitoramento contínuo de distância em processos de montagem automática.
Detecção de excentricidade ou desgaste em componentes rotativos metálicos.
Medição de espessura de chapas metálicas em linha de produção.
Posicionamento preciso em garras robóticas que manuseiam peças metálicas.

COMO ESCOLHER

Antes de comprar o IM5142 IFM - Sensor Analógico Indutivo IFM Detecção de posição e medição IO-Link 1-26mm 0-10V, verifique estes pontos:

Quando escolher este sensor

Utilize quando necessitar de medição linear precisa de objetos metálicos e integração via IO-Link para diagnósticos avançados e parametrização remota.

Quando buscar outra opção

Se a aplicação exigir detecção de materiais não metálicos (consulte sensores capacitivos) ou se o alcance necessário for superior a 26 mm.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Tecnologia	Analógico	Princípio de medição
Alcance de medição	1...26 mm	Faixa de trabalho linear

Dados elétricos
Tensão de operação	15...30 V DC	Tensão de alimentação
Saída analógica	0...10 V	Sinal linear

Interfaces
Protocolo	IO-Link	Comunicação digital
Revisão IO-Link	1.1	Versão do protocolo

Dados mecânicos
Dimensões	40 x 40 x 54 mm	Tamanho do invólucro
Grau de proteção	IP 67	Resistência ambiental

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 38,4 kBaud)

• SIO Mode (Modo de E/S padrão)

Conexões

Elétrica M12, Codificação A, 4 polos

Processo Montagem não embutida em invólucro retangular 40x40x54mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente industrial com alta poeira e umidade	✓	O sensor possui proteção IP 67, sendo resistente a partículas e imersão temporária.
Detecção de peças de cobre	✓	É compatível com metais não ferrosos, porém considere o fator de correção (cobre: 0,3) no alcance efetivo.
Instalação embutida em metal	✗	O sensor é do tipo não embutido; a instalação embutida causará detecção falsa constante e perda de precisão.

INSTALAÇÃO

Como instalar o IM5142 IFM - Sensor Analógico Indutivo IFM Detecção de posição e medição IO-Link 1-26mm 0-10V

Verifique a compatibilidade do suporte de montagem, garantindo que o sensor (não embutido) tenha espaço livre ao redor da face ativa.
Fixe o sensor no local de aplicação, respeitando o torque de aperto indicado no manual.
Conecte o cabo industrial padrão M12 de 4 pinos na porta do sensor.
Realize a fiação conforme o esquema: Pino 1 (L+), Pino 3 (L-), Pino 2 (Saída analógica/comutação), Pino 4 (Saída/IO-Link).
Alimente o sensor com 15-30V DC e verifique se o LED verde de operação acende.
Configure o mestre IO-Link se estiver utilizando os recursos digitais de parametrização.

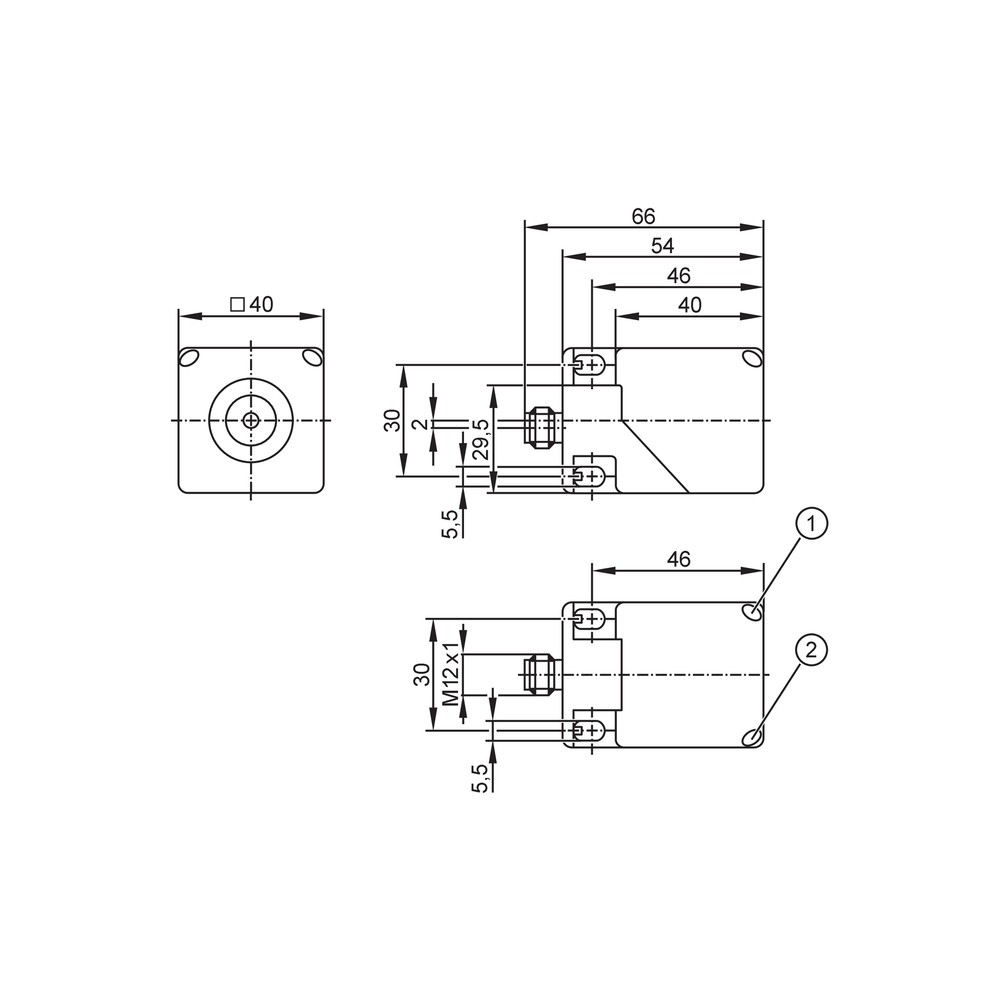

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED amarelo piscando e sinal analógico instável	Alvo metálico fora do alcance de 1-26mm	Verificar se a distância entre o sensor e o objeto está dentro da faixa nominal de 1 a 26 mm.
LED verde desligado (sem operação)	Falha na conexão do cabo M12 ou falta de energia	Medir a tensão entre os pinos 1 (L+) e 3 (L-) usando um multímetro para garantir 15-30V DC.
Leituras de sinal analógico com ruído excessivo	Interferência eletromagnética ou instalação incorreta	Confirmar se o cabo de sinal está longe de fontes de alta potência e se o sensor está aterrado corretamente.
Dados de processo não recebidos pelo mestre	Configuração incorreta do IO-Link	Validar se o IODD correto está carregado e se a taxa de transmissão COM2 (38,4 kBaud) está configurada no mestre.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IM5142 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o sensor IM5142 da IFM?

O IM5142 é um sensor analógico indutivo com interface IO-Link projetado para detecção de posição e medição de distâncias entre 1 e 26 mm com saída analógica de 0 a 10 V.

O que vem na caixa ao comprar este sensor?

O sensor acompanha apenas o dispositivo; conectores M12 e cabos de conexão devem ser adquiridos separadamente conforme a necessidade da instalação.

Existem restrições de instalação para este sensor?

Este sensor não é indicado para ambientes com temperaturas operacionais abaixo de -25 °C ou acima de 80 °C, nem para aplicações que exijam montagem embutida, pois é do tipo não embutido.

Posso usar este sensor para detectar objetos plásticos?

O produto não deve ser utilizado em aplicações que exijam medição de materiais não metálicos, dado que sua tecnologia é baseada em indução eletromagnética.

O que fazer se o sensor não ligar?

Se o LED verde estiver apagado, verifique a conexão do cabo M12 e se a tensão de alimentação de 15-30 V DC está presente no terminal L+.

Por que o LED amarelo do sensor está piscando?

Geralmente indica que o alvo está fora da faixa de medição nominal (1-26 mm). Verifique se o objeto está posicionado corretamente em relação à face ativa.

Qual a vantagem de usar a versão IO-Link sobre um sensor analógico simples?

O IO-Link permite parametrizar a saída e monitorar dados de diagnóstico, enquanto a saída analógica 0-10V fornece um sinal contínuo proporcional à distância; ambos podem ser usados simultaneamente.

Este sensor é melhor que sensores analógicos comuns?

O IM5142 é uma solução robusta com 231 anos de MTTF, ideal para ambientes industriais exigentes onde a confiabilidade do sinal é crítica, superando sensores analógicos comuns sem diagnóstico.

Quais cuidados devo ter na montagem?

A montagem deve ser feita conforme o desenho dimensional disponível, garantindo que não haja obstruções metálicas na zona de influência para evitar erros de medição.

Qual a procedência e garantia do sensor?

Este produto é fabricado pela IFM Electronic, com comercialização direta através dos canais autorizados, garantindo procedência industrial e conformidade técnica.

GLOSSÁRIO TÉCNICO

IO-Link

Padrão de comunicação industrial (IEC 61131-9) que permite a troca bidirecional de dados entre sensores e controladores.

Distância de comutação (Sr)

Distância na qual o sensor detecta a presença do objeto, sendo neste caso variável de 1 a 26 mm. (Ref.: Alcance de medição)

Saída Analógica

Sinal elétrico (0-10 V) que varia proporcionalmente à distância medida do alvo. (Ref.: Tensão da saída analógica)

IP 67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água. (Ref.: Grau de proteção)

Montagem não embutida

Configuração de instalação que requer uma zona livre ao redor da face ativa do sensor para operar sem interferências. (Ref.: Montagem)
