Sensor Analógico Indutivo IFM IM5141

Pré-visualizar: IM5141 IFM - Sensor Analógico Indutivo ifm Detecção e Medição de Posição IO-Link 1-26mm 4-20mA M12

IM5141 IFM - Sensor Analógico Indutivo ifm Detecção e Medição de Posição IO-Link 1-26mm 4-20mA M12

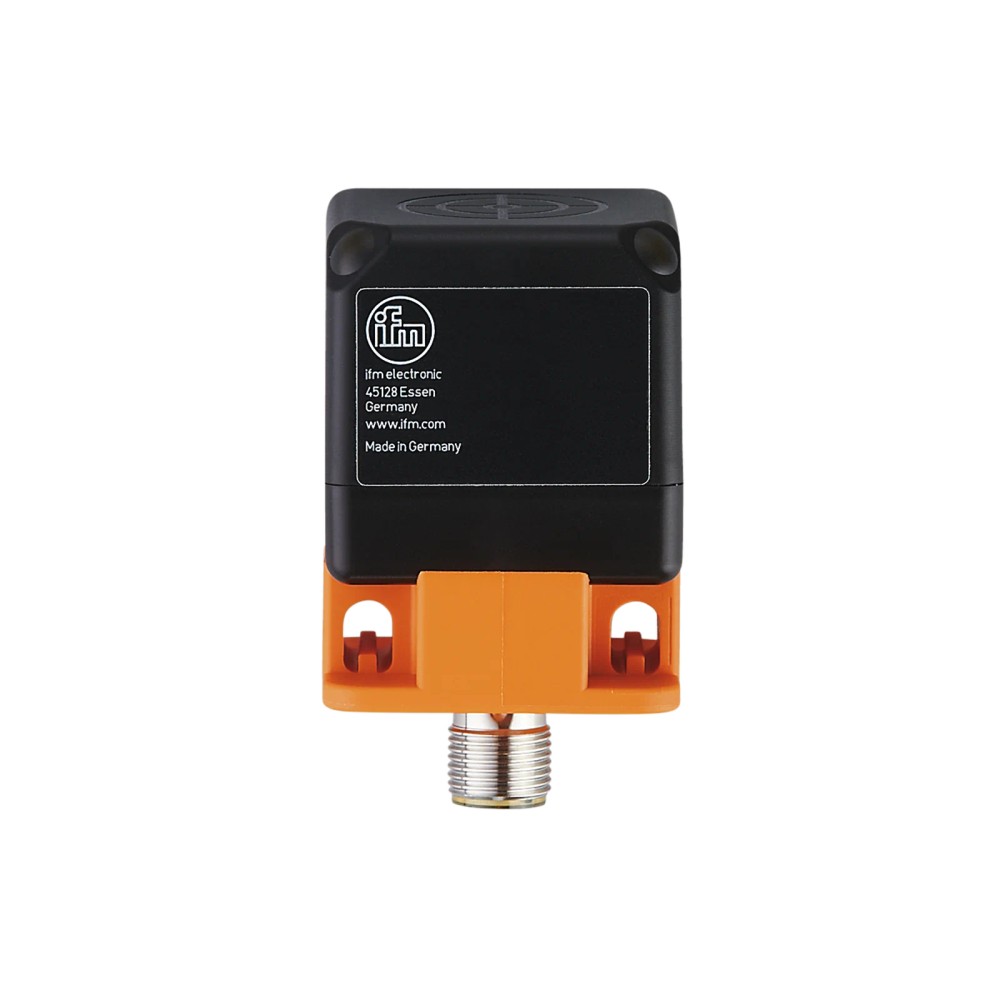

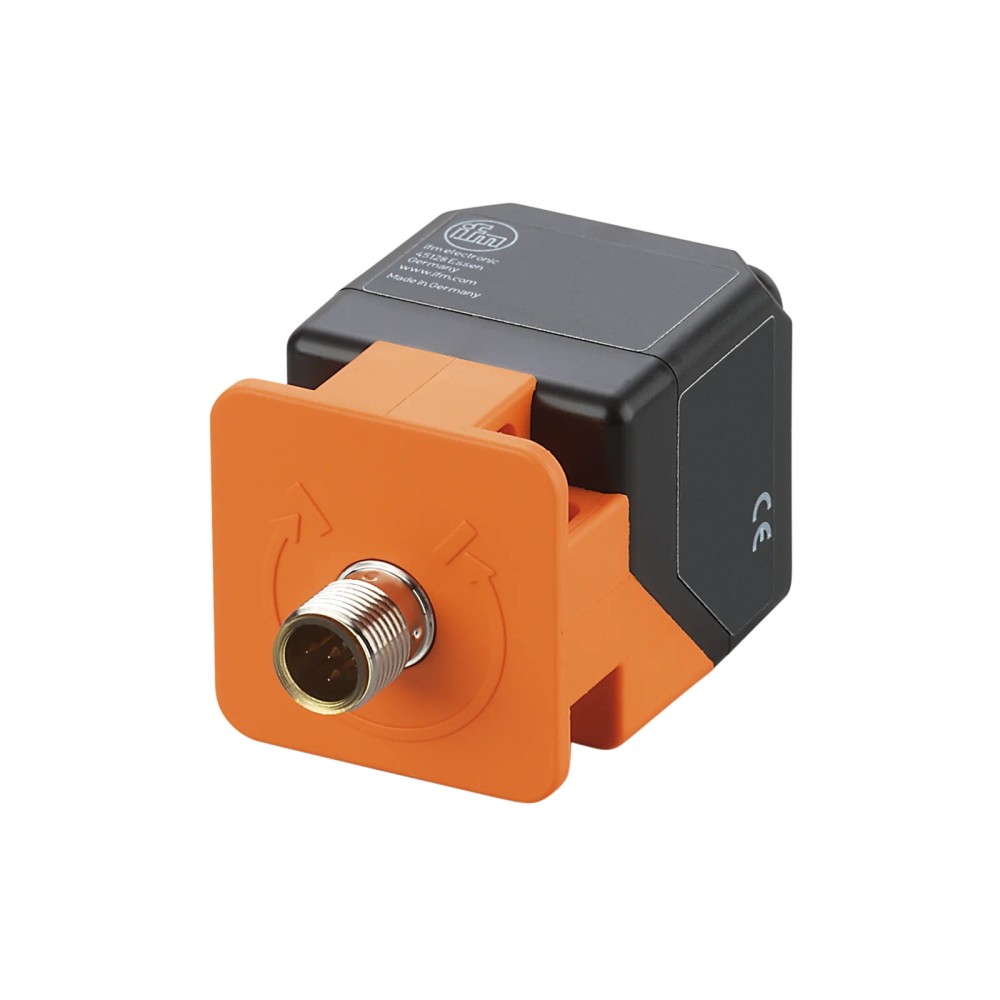

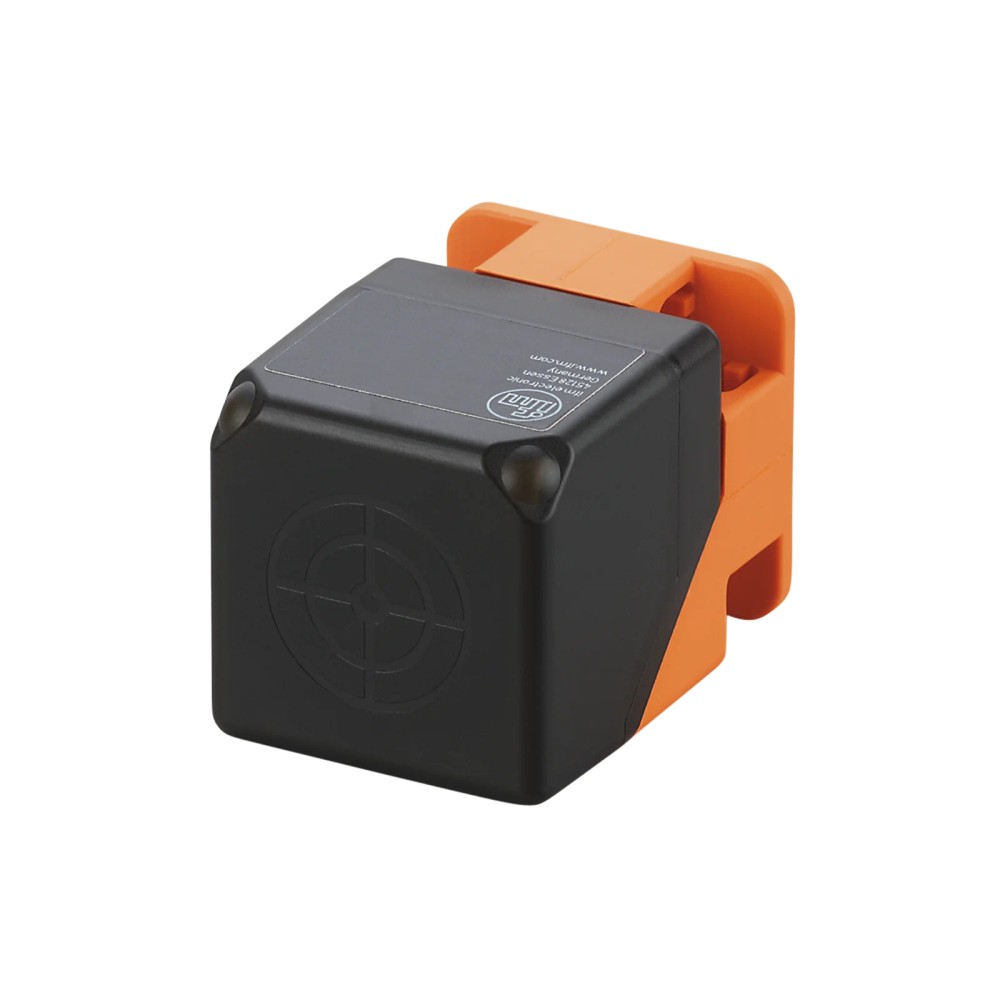

Imagem meramente ilustrativa

R$ 1.287,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5141
EAN: 4021179131520
NCM do produto: 85365090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "IM5141 IFM - Sensor Analógico Indutivo ifm Detecção e Medição de Posição IO-Link 1-26mm 4-20mA M12"

Destaques do Produto

Faixa de medição

1...26 mm

Sinal analógico

4...20 mA

Comunicação

IO-Link 1.1 e modo SIO

Saída de comutação

PNP/NPN parametrizável

Alimentação

15...30 V DC

Conexão

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Analógico Indutivo ifm IM5141 com IO-Link, faixa de medição de 1 a 26 mm, saída de 4 a 20 mA e conexão M12

O ifm IM5141 é um sensor analógico indutivo para detecção e medição de posição dentro de uma faixa de 1 a 26 mm. Fornece saída analógica de 4 a 20 mA e comunicação IO-Link, além de saída PNP/NPN parametrizável. Seu invólucro retangular mede 40 x 40 x 54 mm e possui grau de proteção IP 67. A conexão elétrica é M12, com codificação A e quatro contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo analógico
Faixa de medição	1...26 mm
Saída analógica	4...20 mA, linear
Interface de comunicação	IO-Link 1.1; também permite modo SIO
Saída de comutação	PNP/NPN parametrizável
Alimentação	15...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Dimensões	40 x 40 x 54 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição analógica de posição ou distância de um alvo metálico dentro da faixa de 1...26 mm, respeitadas as condições de referência do fabricante.
Aplicações que utilizem sinal de 4...20 mA ou comunicação IO-Link 1.1, com alimentação de 15...30 V DC.
Instalações que aceitem invólucro retangular de 40 x 40 x 54 mm, montagem não embutida e conexão M12 codificação A.

⚠ Considere outro se precisa de:

Não selecionar quando a distância de medição requerida estiver fora da faixa especificada de 1...26 mm.
Não conectar a uma alimentação fora de 15...30 V DC ou a uma entrada de controle incompatível com a saída escolhida; valide os requisitos elétricos no datasheet.
Não tratar o sensor como adequado a qualquer alvo ou distância sem considerar o material: o fabricante informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

APLICAÇÕES E USO

Medição de posição de alvos metálicos em uma faixa de 1...26 mm, com leitura por saída analógica de 4...20 mA; a aplicação deve considerar o fator de correção do material do alvo.
Integração a sistemas de automação que leem corrente de 4...20 mA, desde que a carga do circuito permaneça dentro dos limites especificados para a tensão de alimentação.
Integração a sistemas IO-Link com master de porta classe A e comunicação IO-Link 1.1, usando COM2 a 38,4 kBaud.
Uso em ambiente com temperatura ambiente de -25...80 °C e necessidade de grau de proteção IP 67, observadas as condições completas de instalação indicadas pelo fabricante.
Possibilidade de configurar a saída PNP/NPN para uma função de comutação. A adequação ao circuito de controle depende dos requisitos da entrada conectada e da parametrização.

COMO ESCOLHER

Antes de comprar o Sensor Analógico Indutivo ifm IM5141 com IO-Link, faixa de medição de 1 a 26 mm, saída de 4 a 20 mA e conexão M12, verifique estes pontos:

Escolha o IM5141

Quando a aplicação exigir medição indutiva analógica entre 1 e 26 mm, saída de corrente de 4...20 mA e/ou comunicação IO-Link, e puder atender à alimentação de 15...30 V DC e à montagem não embutida.

Verifique a interface do controlador

Antes da compra, confirme se a entrada analógica aceita 4...20 mA ou se o sistema dispõe de master IO-Link com classe de porta A. O sensor informa IO-Link 1.1 e modo SIO.

Busque outra faixa ou princípio de detecção se necessário

Se o alvo precisar ser medido fora da faixa de 1...26 mm ou não for compatível com a detecção indutiva, consulte o fabricante para selecionar outro sensor. A ficha não especifica desempenho para alvos não metálicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor analógico indutivo com IO-Link	Identificação do produto conforme ficha do fabricante.
Modelo	IM5141	Código do modelo e part number.
Marca	ifm	Fabricante indicado no anúncio.
Princípio de detecção	Indutivo	Tecnologia especificada para detecção de alvos.
Aplicação de medição	Detecção e medição de posição	Função indicada no nome e na descrição do produto.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação indicado na ficha.
Tensão de operação	15...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 33 mA	Valor máximo indicado na ficha.
Classe de proteção	II	Classificação elétrica informada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e medição
Saída analógica	4...20 mA, linear	Saída de corrente; inclinação indicada de 0,64 mA/mm na aproximação frontal com alvo de aço St37 de 90 x 90 x 1 mm.
Saída de comutação	PNP/NPN, parametrizável	Função elétrica de saída configurável.
Configuração da saída	Abertura/fechamento, parametrizável	Configuração informada para a saída.
Intensidade de corrente máxima constante da saída DC	100 mA	Limite especificado para a saída de comutação DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Carga máxima da saída analógica	500 Ω; com Ub ≤ 18 V, carga máxima ≤ 400 Ω	Limites de carga informados na ficha; considerar a tensão de operação.
Ponto de comutação IO-Link	3,44...24,2 mm	Faixa indicada para o ponto de comutação via IO-Link.

Faixa de medição
Alcance de medição	1...26 mm	Faixa especificada pelo fabricante.
Histerese	3...15 % de Sr	Valor informado na ficha.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores de correção especificados para os materiais listados.
Superfície ativa	Acessível em 5 posições	Característica construtiva informada pelo fabricante.

Precisão e desvios
Erro de linearidade da saída analógica	± 2 % do valor da faixa de medição final	Referência declarada pelo fabricante.
Precisão de repetibilidade da saída analógica	± 2 % do valor da faixa de medição final	Referência declarada pelo fabricante.
Derivação de temperatura	± 5 % do valor da faixa de medição final	Valor informado na ficha.
Coeficiente de temperatura	± 0,15 %/K do MEW	Coeficiente conforme especificação do fabricante.

Tempos de reação e frequência
Frequência de comutação DC	100 Hz	Frequência especificada para comutação em DC.
Tempo de resposta	< 20 ms	Tempo indicado na ficha.
Tempo mínimo do ciclo do processo	3,2 ms	Valor mínimo indicado para o ciclo de processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão informada pelo fabricante.
Modo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência declarados.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação IO-Link.
Classe de master port exigida	A	Requisito informado para o master IO-Link.
Modo SIO	Sim	Operação em modo SIO indicada na ficha.
DeviceID	1205	Identificador do dispositivo informado.

Conexão elétrica
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector especificado pelo fabricante.
Quantidade de fios	3 fios	Atributo do anúncio; consulte o datasheet para a ligação dos contatos e sinais.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de operação informada.
Grau de proteção	IP 67	Grau de proteção declarado para o produto.
EMC - descarga eletrostática	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio informados na ficha.
EMC - alta frequência irradiada	EN 61000-4-3: 10 V/m	Nível de ensaio informado.
EMC - burst	EN 61000-4-4: 2 kV	Nível de ensaio informado.
EMC - AF com fio	EN 61000-4-6: 10 V	Nível de ensaio informado.
Emissão EMC	EN 55011, classe B	Classificação informada na ficha.
Certificado UL	Ta: -25...70 °C; enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação A025; arquivo E174191	Dados de certificação UL transcritos da ficha; a faixa Ta indicada é específica desta informação.

Dados mecânicos
Invólucro	Retangular	Formato do corpo do sensor.
Dimensões	40 x 40 x 54 mm	Dimensões declaradas.
Montagem	Não embutido	Condição de montagem especificada.
Materiais	PA; latão revestido com bronze branco	Materiais informados na ficha.
Peso	157,5 g	Peso do produto conforme dados do catálogo.

Displays e elementos de operação
Indicação de alvo na área de medição	1 LED amarelo aceso	Sinalização de estado descrita na ficha.
Indicação de alvo fora da área de medição	1 LED amarelo piscando	Sinalização de estado descrita na ficha.
Indicação de operação	LED verde	Sinalização de operação descrita na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud e padrão SDCI IEC 61131-9; requer master com porta classe A.

• Modo SIO disponível.

• Saída analógica de corrente de 4...20 mA; compatibilidade com a entrada receptora depende dos requisitos elétricos do controlador e da carga.

Conexões

Elétrica Uma conexão M12, codificação A, quatro contatos. Alimentação de 15...30 V DC. Saídas PNP/NPN parametrizáveis e saída analógica de 4...20 mA; consulte o datasheet para a atribuição dos pinos e o esquema de ligação.

Processo Não há conexão de processo informada para este sensor. A conexão indicada na ficha é elétrica: M12 codificação A, quatro contatos. Invólucro retangular, dimensões de 40 x 40 x 54 mm; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada analógica de 4...20 mA e alimentação compatível de 15...30 V DC	✓	O sensor fornece saída analógica de 4...20 mA; confirme a carga permitida e os requisitos da entrada receptora.
Rede IO-Link com master de porta classe A e suporte à versão 1.1	✓	A ficha especifica IO-Link 1.1, porta classe A exigida e modo de transferência COM2.
Instalação que use modo SIO	✓	O modo SIO está indicado como disponível; valide a configuração da saída PNP/NPN e o circuito de entrada.
Aplicação que exija medição fora de 1...26 mm	✗	A faixa de medição especificada para o IM5141 é 1...26 mm.
Montagem embutida	✗	A ficha informa montagem não embutida.
Alimentação fora de 15...30 V DC	✗	A tensão de operação especificada é 15...30 V DC.

INSTALAÇÃO

Como instalar o Sensor Analógico Indutivo ifm IM5141 com IO-Link, faixa de medição de 1 a 26 mm, saída de 4 a 20 mA e conexão M12

Confirme que a alimentação disponível está dentro da faixa especificada de 15...30 V DC e que o controlador aceita a interface ou saída que será utilizada.
Verifique o espaço de montagem para o invólucro de 40 x 40 x 54 mm e considere que a montagem especificada é não embutida.
Posicione o sensor em relação ao alvo respeitando a faixa de medição de 1...26 mm e consulte os fatores de correção aplicáveis ao material do alvo.
Conecte o cabo ou acessório M12 compatível com codificação A e quatro contatos; siga a atribuição de pinos do datasheet, sem presumir a pinagem.
Se utilizar IO-Link, conecte a uma porta master classe A e configure a comunicação conforme IO-Link 1.1 e COM2; para modo SIO, confirme a parametrização da saída.
Após energizar, verifique os LEDs de estado e valide o sinal de saída ou a comunicação no controlador antes de liberar o sistema para operação.

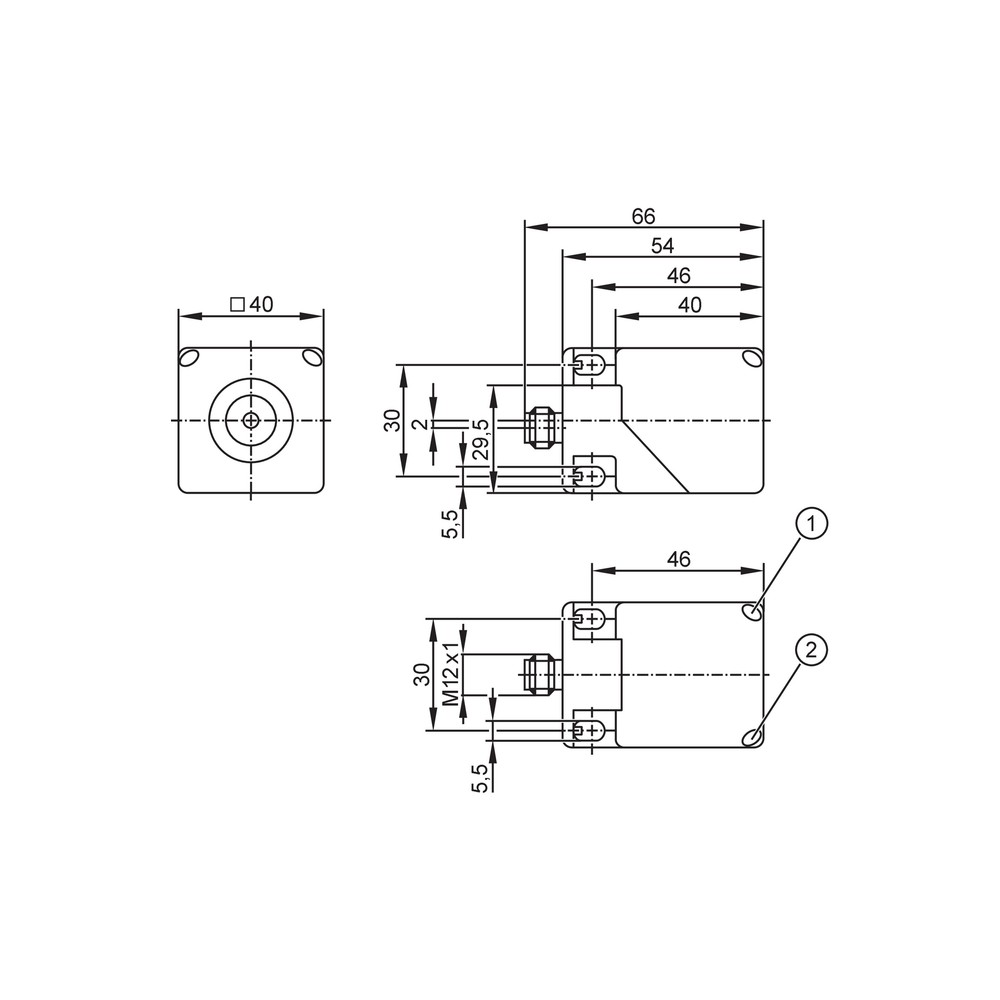

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de corrente não varia como esperado com a posição do alvo.	Alvo fora da faixa de 1...26 mm, material com fator de correção diferente do aço de referência ou ligação/carga da saída fora das condições especificadas.	Meça a distância e confirme o material do alvo; verifique a tensão de alimentação, a carga máxima aplicável e a conexão conforme o datasheet.
O controlador não reconhece o dispositivo IO-Link.	Porta master incompatível com o requisito de classe A, configuração de comunicação inadequada ou problema na conexão M12.	Confirme a classe A da porta, a versão IO-Link 1.1, o modo COM2 e a conexão elétrica; consulte o DeviceID 1205 na configuração do sistema.
A saída de comutação permanece no estado oposto ao esperado.	Função de abertura/fechamento ou saída PNP/NPN parametrizada de forma diferente da entrada do controlador.	Verifique a parametrização da saída no sensor e compare o tipo de saída selecionado com o circuito de entrada do controlador.
O LED amarelo pisca ou não indica alvo na área de medição.	Alvo fora da área de medição ou posicionamento além da faixa de detecção configurada.	Observe a indicação com o sensor energizado e reposicione o alvo dentro da faixa especificada; confirme a configuração do ponto de comutação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IM5141 em português (Datasheet) Desenho em escala do IM5141 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IM5141 e para que tipo de medição serve?

É um sensor analógico indutivo com IO-Link destinado à detecção e medição de posição. Mede dentro da faixa especificada de 1...26 mm.

Que tipo de controlador posso conectar ao IM5141?

Pode ser conectado a uma entrada analógica compatível com 4...20 mA ou a um master IO-Link com porta classe A. Para o sinal analógico, confirme também a carga permitida pelo circuito.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não lista acessórios inclusos, portanto não é possível confirmar cabo ou outros itens na embalagem. O sensor possui conexão elétrica M12 codificação A, com quatro contatos.

Este sensor funciona para medir alvos não metálicos?

A ficha especifica um sensor indutivo e informa fatores de correção para aço, aço inoxidável, latão, alumínio e cobre. Não há desempenho declarado para alvos não metálicos; consulte o fabricante antes de selecionar para esse uso.

Posso usar o IM5141 em montagem embutida?

Não: a ficha informa montagem não embutida. Considere essa condição no projeto mecânico.

Ele pode operar com alimentação de 12 V DC?

A tensão de operação especificada é 15...30 V DC. Uma alimentação de 12 V DC fica fora dessa faixa.

A corrente fica fixa em 4 mA ou 20 mA?

A saída é linear de 4...20 mA, não um valor fixo único. A leitura varia conforme a medição e as condições indicadas pelo fabricante.

O IO-Link não conecta; o que devo verificar antes de trocar o sensor?

Confirme se o master usa porta classe A e se a configuração corresponde a IO-Link 1.1 e COM2. Verifique também a conexão M12 e o DeviceID 1205.

Devo escolher a saída analógica ou usar IO-Link?

Escolha 4...20 mA quando o controlador tiver entrada de corrente compatível; use IO-Link quando houver master compatível e a aplicação requerer comunicação IO-Link. O IM5141 também dispõe de modo SIO.

Como faço a ligação elétrica sem errar a pinagem?

Use uma conexão M12 codificação A de quatro contatos e siga o esquema de ligação do datasheet do fabricante. Não deduza a função de cada contato apenas pelo formato do conector.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital ponto a ponto especificada para o sensor. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)

Modo SIO

Modo de operação de entrada/saída indicado como disponível na ficha do sensor. (Ref.: Modo SIO: sim)

Saída analógica 4...20 mA

Sinal de corrente linear usado para representar a medição dentro das condições definidas pelo fabricante. (Ref.: 4...20 mA)

Histerese

Diferença entre os pontos de acionamento e desacionamento indicada para a função de comutação. (Ref.: 3...15 % de Sr)

Fator de correção

Fator informado para considerar a influência do material do alvo na detecção. (Ref.: aço 1; aço inoxidável 0,7; latão 0,4; alumínio 0,4; cobre 0,3)
