Sensor Analógico Indutivo IFM IM5139

Pré-visualizar: IM5139 IFM - Sensor Analógico Indutivo ifm Detecção de posição IO-Link 1-15mm M12

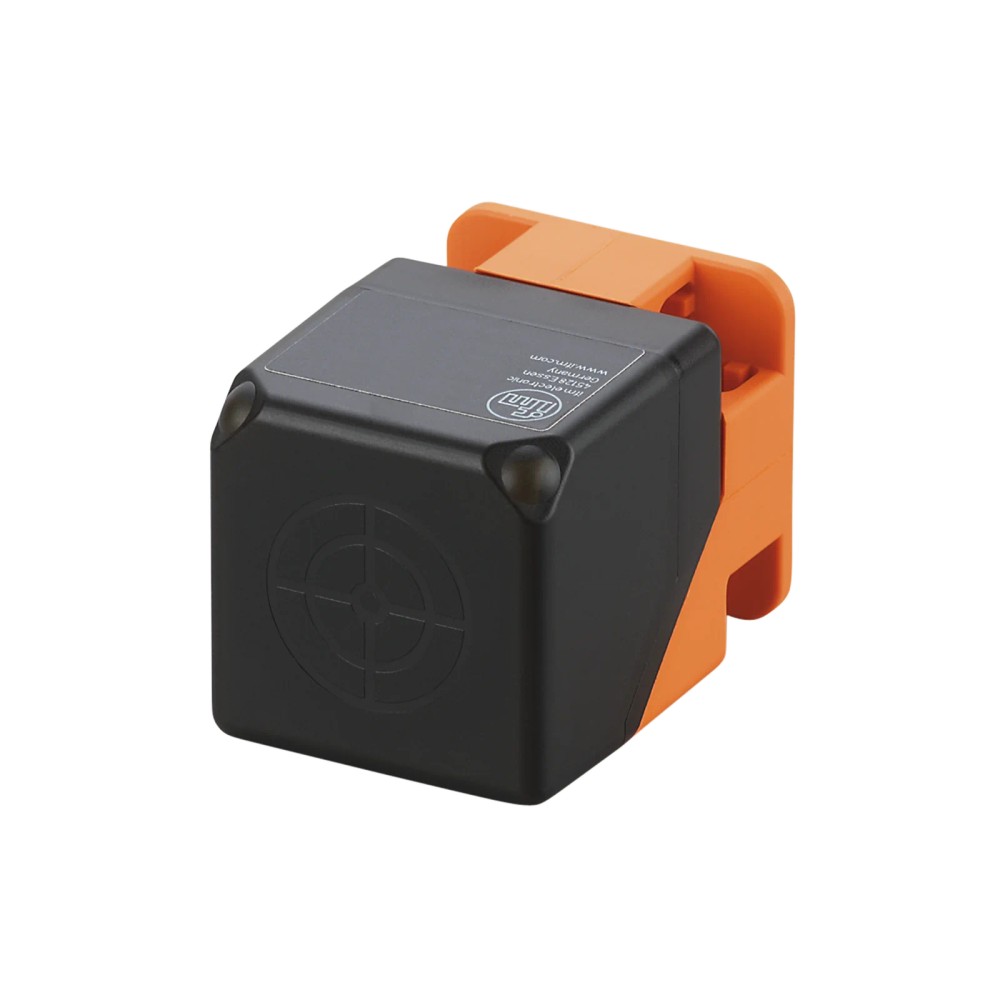

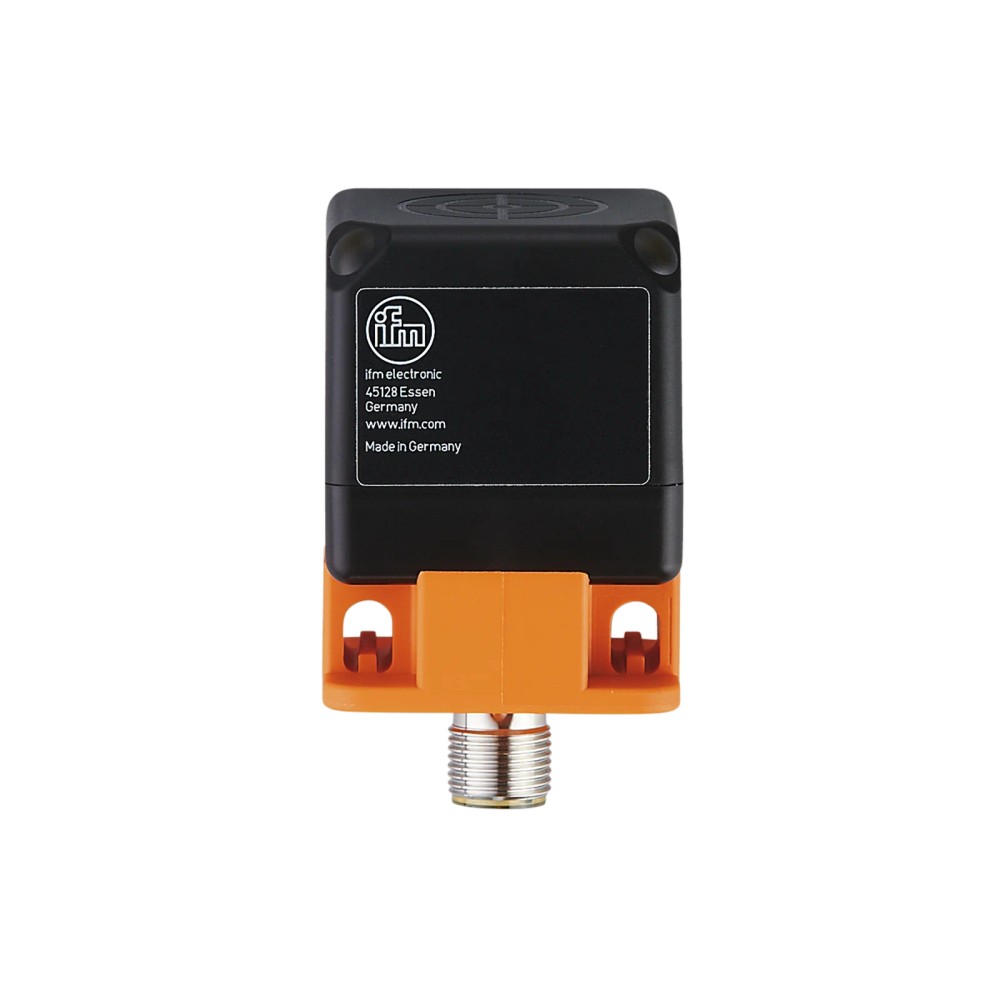

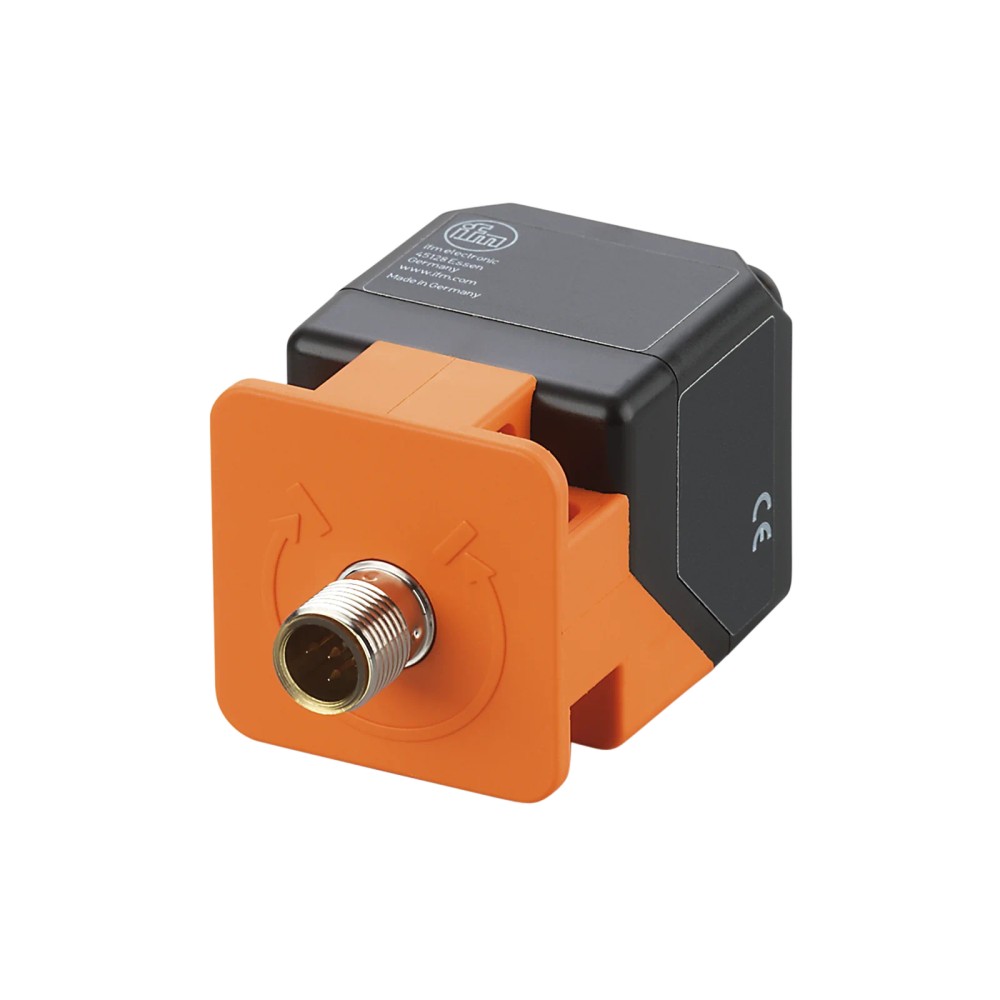

IM5139 IFM - Sensor Analógico Indutivo ifm Detecção de posição IO-Link 1-15mm M12

Imagem meramente ilustrativa

R$ 1.275,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5139
EAN: 4021179131506
NCM do produto: 85365090

Destaques do Produto Alcance de Medição...mais

Fechar menu

Saiba mais sobre: "IM5139 IFM - Sensor Analógico Indutivo ifm Detecção de posição IO-Link 1-15mm M12"

Destaques do Produto

Alcance de Medição

1...15 mm

Tipo de Saída

4...20 mA / IO-Link

Conexão

M12 (4 pinos)

Grau de Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IM5139 IFM - Sensor Analógico Indutivo IO-Link 1-15mm M12

O IM5139 é um sensor indutivo de alta precisão com tecnologia analógica e comunicação IO-Link, desenvolvido para medição contínua de posição de alvos metálicos. Com alcance de 1 a 15 mm, este dispositivo converte a distância do alvo em um sinal linear de 4-20 mA. É uma solução robusta para automação industrial, integrando saídas parametrizáveis e diagnóstico avançado em um invólucro retangular compacto com proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Indutivo / Analógico
Interface	IO-Link 1.1
Alcance	1...15 mm
Saída Analógica	4...20 mA
Conexão	M12
Proteção	IP 67
Dimensões	40 x 40 x 54 mm
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição precisa de alvos metálicos (aço St37)
Aplicações de automação com necessidade de saída analógica 4-20 mA
Sistemas de monitoramento com suporte a IO-Link
Ambientes industriais protegidos contra jatos de água (IP 67)

⚠ Considere outro se precisa de:

Detecção de alvos não metálicos
Ambientes com temperaturas abaixo de -25 °C ou acima de 80 °C
Aplicações que exigem corrente de saída de comutação superior a 100 mA
Instalação em locais com vibração mecânica extrema sem suporte adequado

APLICAÇÕES E USO

Monitoramento de deslocamento de peças metálicas em linhas de montagem
Controle de posição de braços robóticos ou cilindros hidráulicos/pneumáticos
Detecção e medição de desvios em processos de usinagem
Sistemas de automação que exigem monitoramento de ciclo e temperatura interna através de IO-Link

COMO ESCOLHER

Antes de comprar o IM5139 IFM - Sensor Analógico Indutivo IO-Link 1-15mm M12, verifique estes pontos:

Quando escolher este sensor

Selecione o IM5139 para aplicações que exigem tanto uma saída analógica proporcional à distância quanto dados digitais avançados via IO-Link para monitoramento de saúde do dispositivo.

Quando buscar alternativas

Considere outros modelos se a aplicação necessitar de alcance superior a 15 mm, detecção de alvos não metálicos ou se o ambiente operacional exceder as temperaturas de -25...80 °C.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de medição	1...15 mm	Faixa de detecção linear nominal
Histerese	3...15 % de Sr	Variação configurável do ponto de comutação

Dados elétricos
Tensão de operação	15...30 V DC	Faixa de alimentação admissível
Consumo de corrente	< 33 mA	Corrente de operação sem carga

Entradas e Saídas
Corrente da saída analógica	4...20 mA	Sinal de saída linear
Configuração de saída	PNP/NPN (parametrizável)	Lógica de comutação digital

Interface de comunicação
Interface	IO-Link 1.1	Comunicação serial industrial
Taxa de transferência	COM2 (38,4 kBaud)	Velocidade de transmissão

Condições ambientais
Grau de proteção	IP 67	Proteção contra poeira e água
Temperatura ambiente	-25...80 °C	Faixa de operação térmica

Dados mecânicos
Dimensões	40 x 40 x 54 mm	Dimensões externas do invólucro
Materiais	PA; latão revestido com bronze branco	Composição do invólucro

COMPATIBILIDADE

Comunicação

• IO-Link v1.1

• Saída Analógica 4-20 mA

• Saída Digital PNP/NPN

Conexões

Elétrica 1 x M12; codificação A; 4 contatos

Processo Montagem embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de alvos de aço St37	✓	O sensor é calibrado para alvos de aço St37.
Ambiente com jatos de água (IP 67)	✓	Possui grau de proteção IP 67.
Alvos de cobre ou alumínio	✓	Compatível, porém requer atenção aos fatores de correção (Fator 0,3 para cobre, 0,4 para alumínio).

INSTALAÇÃO

Como instalar o IM5139 IFM - Sensor Analógico Indutivo IO-Link 1-15mm M12

Certifique-se de que a fonte de alimentação esteja desligada antes de iniciar a conexão.
Fixe o sensor em um suporte mecânico adequado, garantindo que o alinhamento com o alvo metálico esteja dentro da faixa de 1-15 mm.
Conecte o cabo M12 de 4 pinos na base do sensor.
Aperte o conector manualmente até sentir resistência, evitando excesso de torque.
Ligue a alimentação e observe o LED verde de operação e o comportamento do LED amarelo para verificar o alvo.
Se necessário, utilize o protocolo IO-Link para parametrizar as saídas conforme a necessidade do sistema.

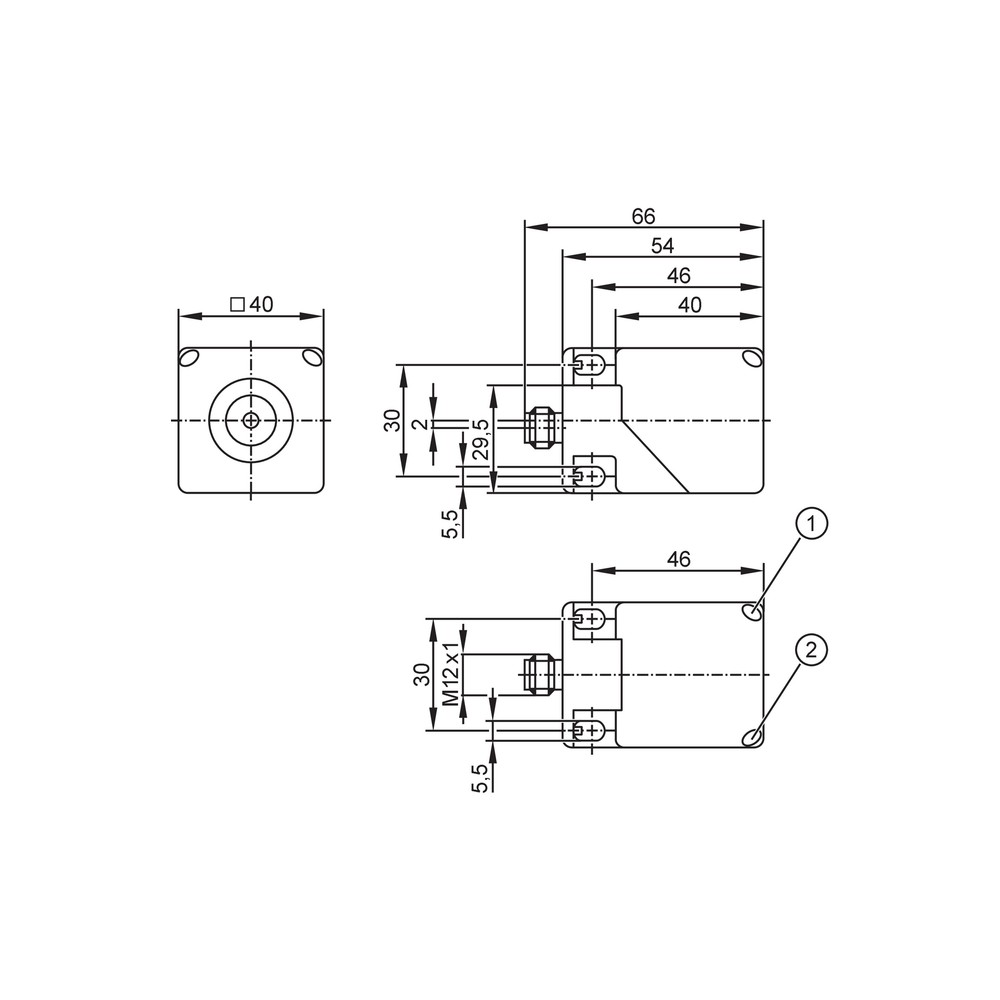

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED verde apagado (sem sinal de operação).	Falha na conexão elétrica ou tensão fora da faixa de 15-30V.	Medir a tensão nos pinos 1 e 3 do conector M12.
LED amarelo piscando constantemente.	Objeto fora da faixa de medição (1-15 mm) ou alinhamento incorreto.	Reposicionar o sensor conforme a distância nominal indicada.
Saída não comuta ou apresenta erro no controlador.	Curto-circuito ou sobrecarga na saída digital (corrente > 100mA).	Verificar a carga conectada e inspecionar a fiação em busca de curtos.
Leitura analógica instável ou imprecisa.	Interferência eletromagnética ou material do alvo incorreto.	Garantir que o alvo seja de aço St37 conforme especificações ou ajustar o fator de correção para outros metais.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Sensor IM5139 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IM5139 e qual sua finalidade?

O sensor IM5139 é um sensor analógico indutivo com IO-Link, projetado para detecção de posição precisa em uma faixa de 1 a 15 mm, ideal para aplicações industriais que exigem medição contínua.

Este sensor é compatível com sistemas IO-Link?

Sim, ele possui interface IO-Link (versão 1.1) e saída analógica de 4-20 mA, permitindo integração em sistemas de automação que exigem monitoramento remoto e diagnóstico.

Posso usar este sensor para detectar objetos plásticos ou de madeira?

Este sensor não é indicado para detecção de materiais não metálicos, pois opera através do princípio de indução eletromagnética em alvos metálicos.

Quais são os limites de temperatura operacional deste sensor?

O sensor não deve ser aplicado em ambientes com temperaturas superiores a 80 °C ou inferiores a -25 °C, conforme sua especificação de operação.

O que significa quando o LED verde não acende ou o amarelo pisca?

Se o LED verde estiver apagado, verifique a conexão M12 e a tensão de alimentação de 15...30 V DC. Se o LED amarelo piscar, o alvo está fora da faixa de detecção configurada.

Como diagnosticar falhas de saída ou sinal ausente?

A causa provável é uma falha na fiação ou sobrecarga na saída; verifique a continuidade dos cabos e a corrente de carga, que não deve exceder 100 mA para a saída de comutação.

Como decidir entre este sensor analógico e um indutivo padrão?

Este modelo (IM5139) oferece saída analógica e comunicação IO-Link, sendo mais avançado que sensores puramente binários. Escolha este se precisar de dados de posição linear e não apenas sinal de presença (ligado/desligado).

Este produto pode ser utilizado em ambientes úmidos?

O sensor possui proteção IP 67, sendo resistente a poeira e imersão temporária em água, ideal para ambientes industriais severos.

Quais cuidados tomar durante a instalação física do sensor?

A instalação deve seguir o diagrama de pinagem do conector M12, garantindo que o torque aplicado no conector não exceda os limites mecânicos do invólucro para evitar danos.

Como funciona o processo de compra e procedência do produto?

A IFM realiza o faturamento e despacho do produto. A Melhor Indústria atua como intermediadora para simplificar o acesso aos itens de automação diretamente do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial ponto-a-ponto que permite o intercâmbio de dados cíclicos e acíclicos entre dispositivos inteligentes e controladores. (Ref.: IEC 61131-9)

Saída Analógica

Sinal elétrico proporcional a uma grandeza física, neste caso, corrente de 4-20 mA que varia conforme a distância do alvo. (Ref.: 4...20 mA)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo, garantindo estabilidade do sinal. (Ref.: 3...15 % de Sr)

MTTF

Tempo médio até a falha, um indicador estatístico da confiabilidade do componente. (Ref.: 231 anos)

Grau de Proteção IP 67

Norma técnica que classifica a proteção contra entrada de poeira e submersão temporária em água. (Ref.: IP 67)
