Sensor Indutivo IFM IM5135 - Detecção 40mm PNP

Pré-visualizar: IM5135 IFM - Sensor Indutivo IFM Detecção de Objetos PNP 40mm M12 IP69K

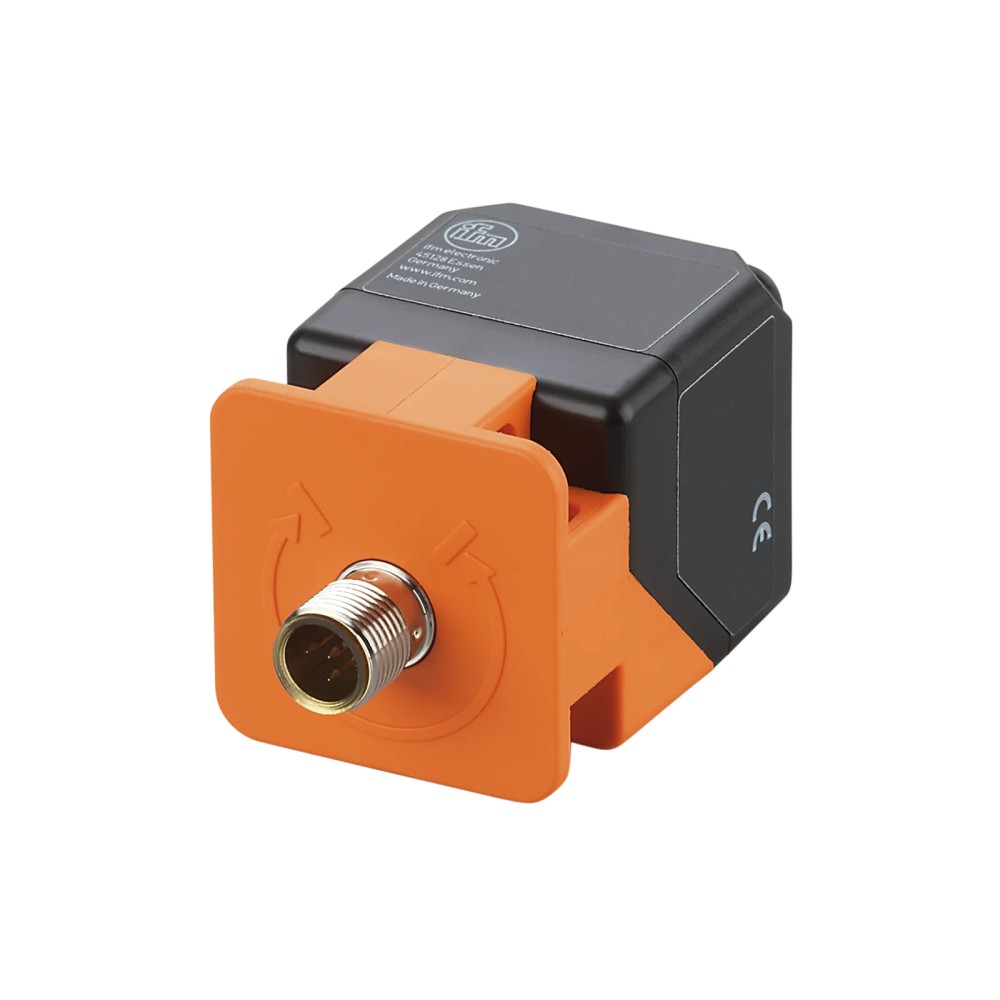

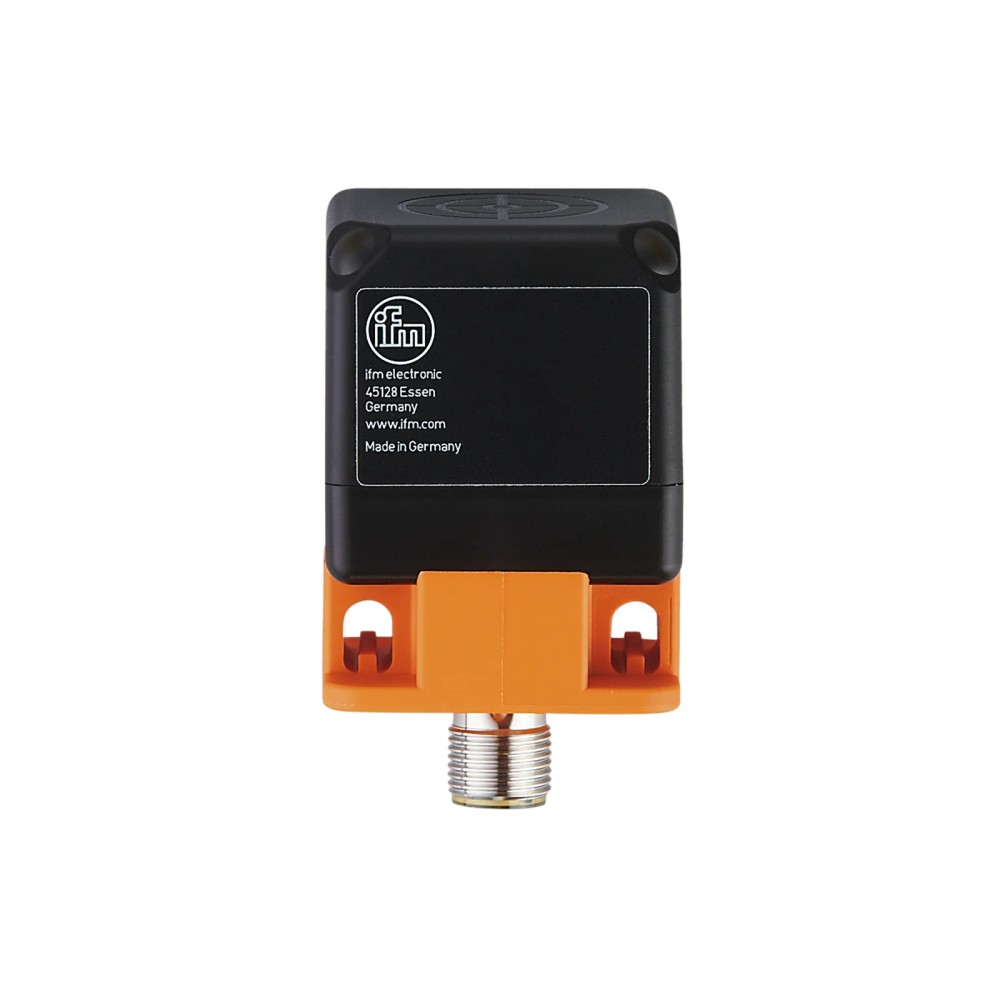

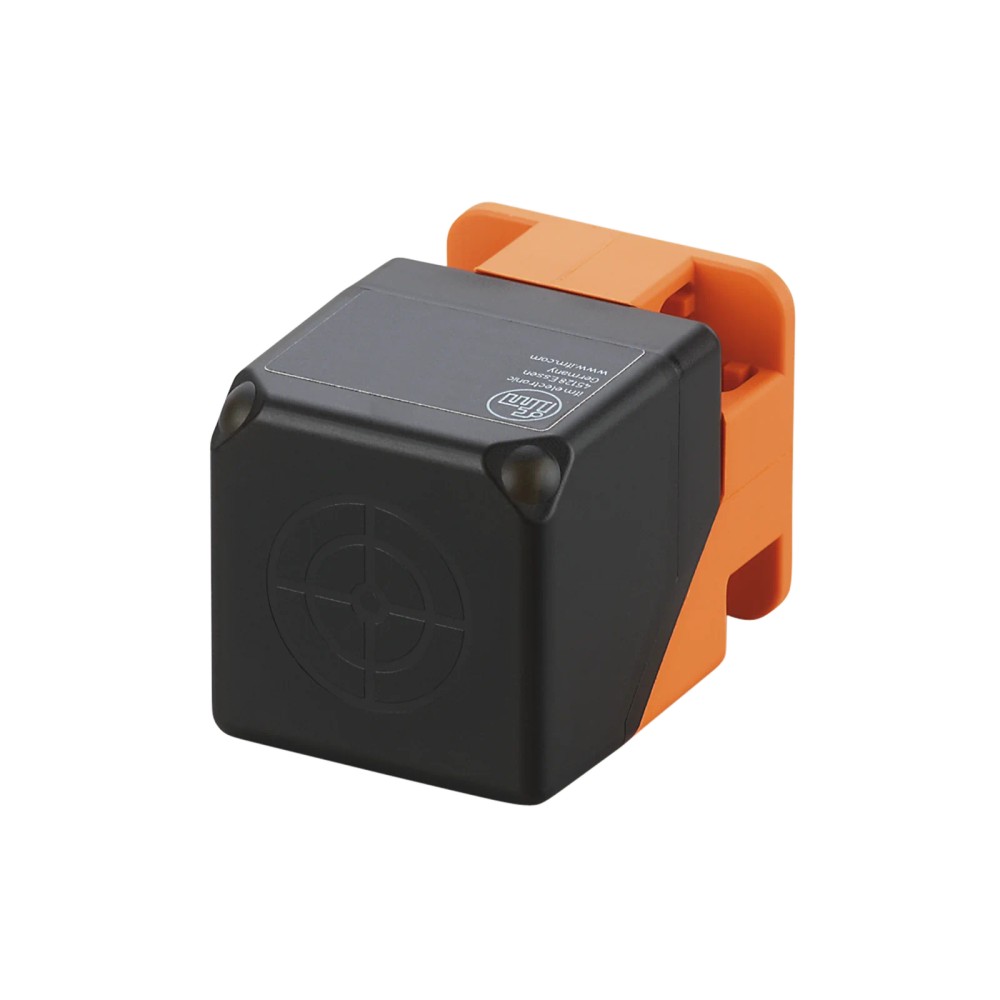

IM5135 IFM - Sensor Indutivo IFM Detecção de Objetos PNP 40mm M12 IP69K

Imagem meramente ilustrativa

R$ 688,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5135
EAN: 4021179131469
NCM do produto: 85365090

Destaques do Produto Alcance nominal 40...mais

Fechar menu

Saiba mais sobre: "IM5135 IFM - Sensor Indutivo IFM Detecção de Objetos PNP 40mm M12 IP69K"

Destaques do Produto

Alcance nominal

40 mm, montagem não embutida

Tipo de saída

PNP antivalente

Alimentação

10...36 V DC

Conexão

M12, codificação A, 4 contatos

Proteção do invólucro

IP67 e IP69K

Frequência de comutação

200 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IM5135 — PNP, alcance de detecção de 40 mm, conexão M12, IP67/IP69K

O IFM IM5135 é um sensor indutivo para detecção de objetos em aplicações de automação industrial. Possui saída PNP antivalente, alcance nominal de 40 mm e montagem não embutida. Opera com alimentação de 10 a 36 V DC e conexão elétrica M12 de 4 contatos. A frequência de comutação é de 200 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	40 mm; montagem não embutida
Saída	PNP antivalente
Alimentação	10...36 V DC
Conexão elétrica	Conector M12, codificação A, 4 contatos
Grau de proteção	IP67 e IP69K
Temperatura ambiente	-25...70 °C
Frequência de comutação DC	200 Hz
Dimensões	40 x 40 x 54 mm
Peso	134 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos em sistemas de automação que aceitem saída PNP antivalente e alimentação de 10...36 V DC.
Instalações que atendam à montagem não embutida e ao alcance nominal de detecção de 40 mm.
Ambientes dentro da faixa de -25...70 °C, com necessidade de grau de proteção IP67 ou IP69K.

⚠ Considere outro se precisa de:

Não selecione para uma entrada que aceite exclusivamente sinal NPN: a ficha especifica saída PNP.
Não especifique para alimentação fora da faixa de 10...36 V DC.
Não conte com alcance nominal de 40 mm em montagem embutida; o sensor é especificado para montagem não embutida.

APLICAÇÕES E USO

Uso comprovado pela categoria do produto: detecção indutiva de objetos em sistemas de automação. A ficha não especifica uma máquina ou processo final específico.
Possibilidade de aplicação em instalações sujeitas às condições ambientais declaradas: temperatura de -25...70 °C e proteção IP67/IP69K. A adequação depende também do método de montagem e dos requisitos da instalação.
Para detectar alvos de materiais listados com fator de correção 1, consulte os fatores declarados para aço, aço inoxidável, latão, alumínio e cobre. A ficha não detalha dimensões ou geometria dos alvos; valide o desempenho na aplicação real.
O sensor é de montagem não embutida. Reserve espaço para o corpo de 40 x 40 x 54 mm e confirme as distâncias de instalação no desenho do fabricante. A frequência de comutação especificada é 200 Hz.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IM5135 — PNP, alcance de detecção de 40 mm, conexão M12, IP67/IP69K, verifique estes pontos:

Escolha o IM5135 quando

A aplicação exigir sensor indutivo de montagem não embutida, alcance nominal de 40 mm, saída PNP antivalente, alimentação de 10...36 V DC e conexão M12 de 4 contatos.

Avalie outra configuração quando

A entrada do controlador exigir NPN, a alimentação disponível estiver fora da faixa indicada ou a instalação exigir montagem embutida. Compare os requisitos elétricos e mecânicos da aplicação com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional declarada na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Modelo	IM5135	Código do produto.
Código do produto / SKU	IM5135	Identificador comercial informado.
Part number	IM5135	Identificador de peça informado.
GTIN	4021179131469	Identificador global do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado na ficha.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor máximo declarado como inferior a 20 mA.
Classe de proteção	II	Classificação declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Proteção contra curto-circuitos	Sim	Proteção indicada; versão por impulso.
Versão da proteção contra curto-circuito	Por impulso	Modo de atuação informado.
Imunidade máxima a campo eletromagnético	300 mT	Limite declarado na ficha.
Resistência a campos eletromagnéticos	Sim	Característica especial declarada.

Saídas
Função elétrica / tipo de saída	PNP	Tipo de saída indicado para conexão ao circuito de entrada compatível.
Saída de comutação	Antivalente	Função de saída especificada.
Corrente residual máxima	0,1 mA	Limite indicado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado.
Corrente máxima constante da saída DC	200 mA	Limite de corrente contínua da saída.
Frequência de comutação DC	200 Hz	Frequência máxima declarada para comutação DC.

Detecção e faixa de medição
Alcance de detecção	40 mm	Alcance nominal informado.
Montagem	Não embutido	Condição de instalação declarada para o alcance.
Distância de trabalho	0...32,4 mm	Faixa declarada na ficha.
Distância real de comutação Sr	40 ± 10 % mm	Valor real de comutação e tolerância informados.
Fator de correção	Aço: 1; aço inoxidável: 1; latão: 1; alumínio: 1; cobre: 1	Fatores de correção declarados para os materiais listados.
Fator de correção = 1	Sim	Característica informada na ficha.
Superfície ativa	Acessível em 5 posições	Posições de acesso indicadas.

Precisão e desvios
Histerese	1...20 % de Sr	Faixa percentual relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio indicado em relação a Sr.

Conexões elétricas
Conexão	Conector M12, codificação A, 4 contatos	Tipo de conexão elétrica declarado.
Bloqueio do conector	Repouso, rotatório	Característica de bloqueio indicada na ficha.
Material informado para o bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o componente do conector.
Quantidade de fios	3 fios	Atributo informado no anúncio; a ficha também descreve conector M12 de 4 contatos. Verifique o esquema do fabricante para a ligação.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de operação indicada.
Grau de proteção	IP67; IP69K	Graus de proteção declarados para o produto.
Enclosure type UL	Type 1	Classificação UL informada.
Certificado UL Ta	-25...70 °C	Temperatura ambiente indicada no atributo UL.
Número do arquivo UL	E174191	Identificador de arquivo UL fornecido na ficha.
Fontes de alimentação UL	Class 2	Classificação da fonte de alimentação informada.
EMC	EN 61000-4-2: ESD 8 kV CD / 6 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha, Ri: 2 Ohm; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas reproduzidos conforme os dados técnicos fornecidos.

Dados mecânicos
Dimensões	40 x 40 x 54 mm	Dimensões externas declaradas.
Invólucro	Retangular	Formato informado.
Materiais	Invólucro: PA; face ativa: PA preto; tampa da extremidade: PA; abraçadeira: laranja; parafuso: 1.4567 (aço inoxidável / 304Cu)	Materiais listados na ficha.
Peso	134 g	Peso informado no conjunto de atributos do produto.

Displays e elementos de operação
Display de operação	1 LED verde	Indicação visual de operação declarada.
Display de status de chaveamento	1 LED amarelo	Indicação visual do estado de comutação declarada.

Vida útil declarada
MTTF	972 anos	Valor declarado na ficha; não deve ser interpretado como garantia de vida útil em campo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação digital; não é possível afirmar compatibilidade com IO-Link ou outro protocolo.

Conexões

Elétrica Saída PNP antivalente; alimentação de 10...36 V DC; conector M12 codificação A com 4 contatos. Confirme a atribuição dos contatos no datasheet antes de ligar. Compatibilidade elétrica com uma entrada depende de ela aceitar sinal PNP e da alimentação estar dentro da faixa especificada.

Processo Não há conexão de processo informada; trata-se de um sensor de proximidade indutivo. O corpo mede 40 x 40 x 54 mm e a instalação especificada é não embutida. Verifique espaço e suporte de montagem na máquina.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP, alimentação de 10...36 V DC e instalação não embutida	✓	Essas condições correspondem ao tipo de saída, à faixa de alimentação e ao tipo de montagem indicados.
Entrada que aceite somente NPN	✗	O sensor é especificado com saída PNP; a ficha não indica saída NPN.
Alimentação fora de 10...36 V DC	✗	A tensão especificada para operação é 10...36 V DC.
Aplicação que requer montagem embutida	✗	O IM5135 é especificado como não embutido.
Aplicação em ambiente entre -25 e 70 °C	✓	A faixa de temperatura ambiente especificada é -25...70 °C; os demais requisitos da aplicação também precisam ser verificados.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IM5135 — PNP, alcance de detecção de 40 mm, conexão M12, IP67/IP69K

Confirme que o sensor atende ao requisito de detecção, à montagem não embutida e às condições ambientais da aplicação.
Verifique se a alimentação disponível está entre 10 e 36 V DC e se a entrada de controle é compatível com saída PNP antivalente.
Consulte o desenho dimensional do fabricante e prepare o suporte considerando o corpo de 40 x 40 x 54 mm.
Instale o sensor como não embutido e posicione-o conforme as distâncias e orientações do datasheet.
Conecte o plugue M12 de codificação A e 4 contatos conforme o diagrama elétrico do fabricante; não deduza a pinagem apenas pela quantidade de fios informada no anúncio.
Energize dentro da faixa especificada e confira os LEDs de operação e de status de chaveamento durante o teste funcional.

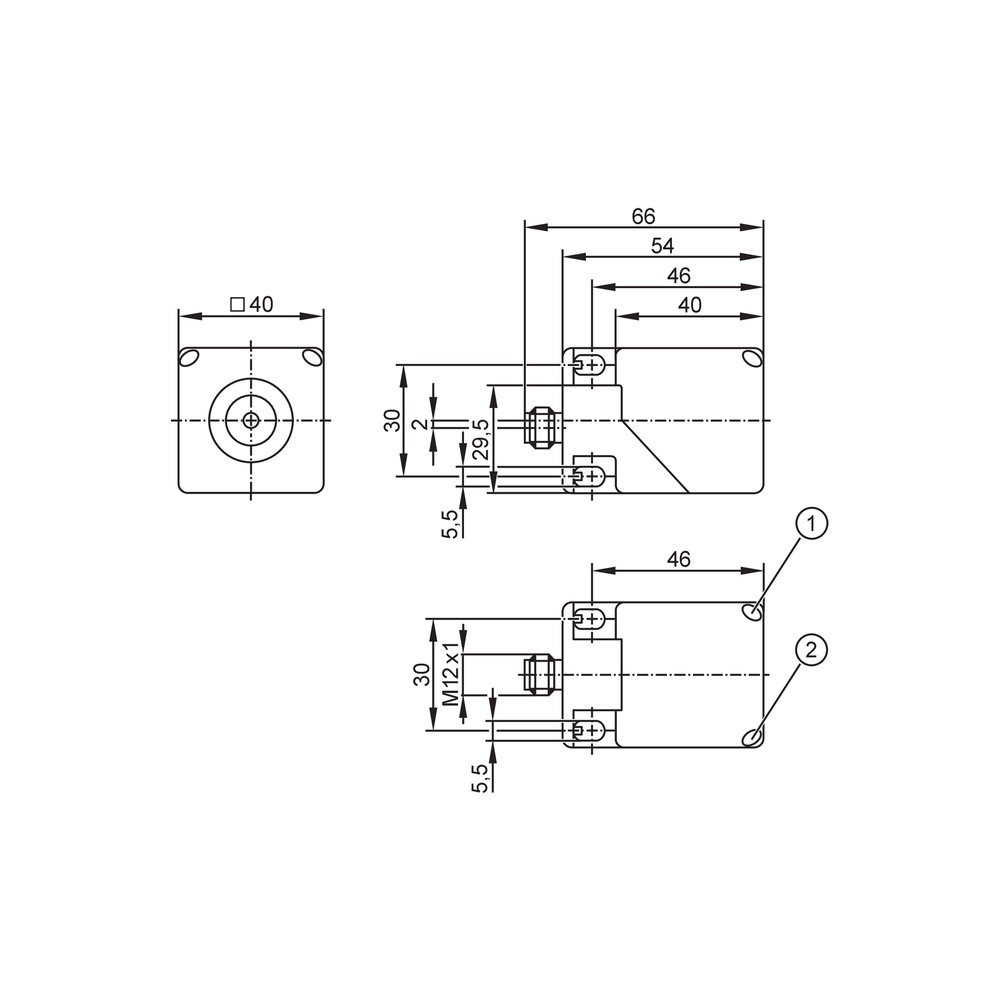

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Entrada incompatível com PNP, alimentação fora da faixa especificada ou ligação incorreta.	Meça a alimentação nos terminais e confirme que está entre 10 e 36 V DC; confira no esquema do fabricante a ligação ao circuito de entrada PNP.
O ponto de detecção ocorre a uma distância diferente da esperada.	Instalação diferente da condição não embutida, posição do alvo ou expectativa baseada no alcance nominal sem considerar a distância de trabalho especificada.	Confira o tipo de montagem e compare o posicionamento com os valores de distância do datasheet, incluindo a distância de trabalho de 0...32,4 mm.
A saída permanece ativa ou inativa durante o teste.	Alvo fora da zona de detecção, ligação inadequada ou incompatibilidade entre o tipo de saída e a entrada conectada.	Verifique o posicionamento do alvo, observe o LED amarelo de status de chaveamento e confira a ligação PNP no diagrama do fabricante.
A operação falha de forma intermitente em campo.	Conexão M12 mal encaixada, alimentação instável ou condições de instalação fora dos limites informados.	Inspecione o encaixe e o bloqueio do conector, meça a alimentação durante a operação e confira temperatura e montagem em relação à ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IM5135 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IM5135 e para que serve?

É um sensor indutivo para detecção de objetos em automação. A ficha especifica saída PNP antivalente, montagem não embutida e alcance nominal de 40 mm.

O que preciso verificar para ligar o sensor ao meu controlador?

A entrada deve aceitar sinal PNP e a alimentação deve estar entre 10 e 36 V DC. O sensor usa conector M12 de codificação A com 4 contatos; consulte o diagrama do fabricante para a pinagem.

O produto acompanha cabo ou conector de acoplamento?

A ficha informa a conexão do sensor como conector M12, mas não lista cabo ou conector de acoplamento como acessórios incluídos. Verifique o conteúdo fornecido antes da instalação.

Posso instalar o IM5135 embutido em uma superfície metálica?

A ficha especifica montagem não embutida. Não use a especificação de alcance de 40 mm como referência para montagem embutida.

Ele funciona com uma entrada que aceita somente NPN?

Não é a configuração indicada: o IM5135 tem saída PNP. A ficha não informa uma versão NPN deste produto.

O IM5135 serve para alimentação em corrente alternada?

A ficha especifica alimentação DC de 10 a 36 V. Não há especificação de operação em corrente alternada.

O sensor não comuta; o que devo verificar antes de substituir?

Confira primeiro a alimentação, a compatibilidade da entrada com PNP, a ligação M12 e o posicionamento do alvo. Observe também o LED amarelo de status de chaveamento.

A detecção está intermitente; qual é o primeiro diagnóstico?

Verifique se o conector M12 está corretamente encaixado e bloqueado e meça a alimentação durante a operação. Confirme também se a montagem e a temperatura estão dentro das condições especificadas.

Como escolher entre este sensor e outro modelo?

Escolha o IM5135 se os requisitos forem saída PNP antivalente, alimentação de 10...36 V DC, montagem não embutida e alcance nominal de 40 mm. Se o circuito exigir NPN, montagem embutida ou outra faixa de alimentação, compare com um modelo que declare esses requisitos.

Como devo instalar e conferir o sensor após a montagem?

Use o desenho dimensional e o datasheet para posicionar e ligar o sensor; não deduza a pinagem. Após energizar dentro da faixa especificada, confira os LEDs verde de operação e amarelo de chaveamento.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos por princípio indutivo; o IM5135 é identificado na ficha como sensor indutivo (Ref.: tipo de produto).

PNP

Tipo de saída eletrônica especificado para conexão a uma entrada compatível (Ref.: função elétrica / tipo de saída).

Saída antivalente

Função de saída indicada pelo fabricante como antivalente; consulte o diagrama elétrico para identificar a lógica dos contatos (Ref.: saída de comutação).

Símbolo usado na ficha para a distância real de comutação, indicada como 40 ± 10 % mm (Ref.: distância real de comutação Sr).

IP69K

Grau de proteção declarado para o sensor; a ficha também informa IP67 (Ref.: grau de proteção).
