Sensor Indutivo IFM IM5135 - 40mm PNP M12 IP69K

Pré-visualizar: IM5135 IFM - Sensor Indutivo IFM Detecção de objetos 40mm PNP M12 IP69K

IM5135 IFM - Sensor Indutivo IFM Detecção de objetos 40mm PNP M12 IP69K

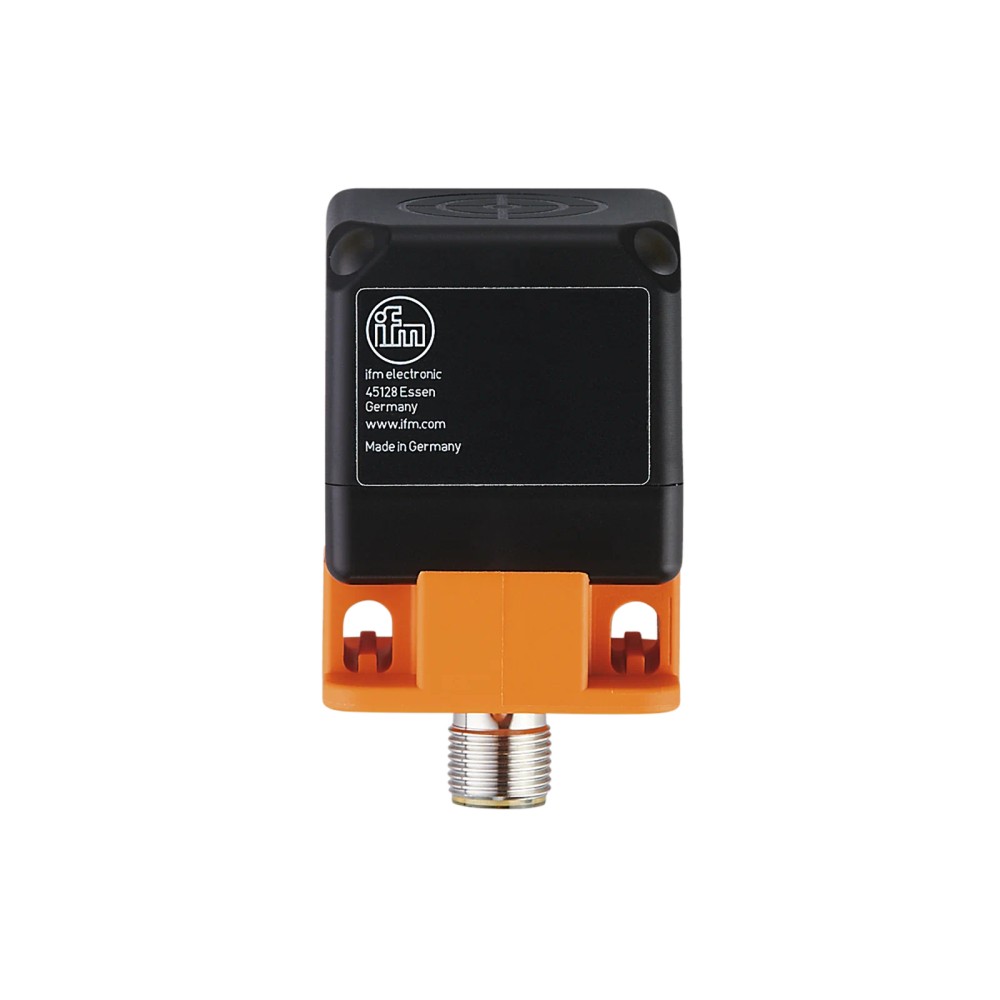

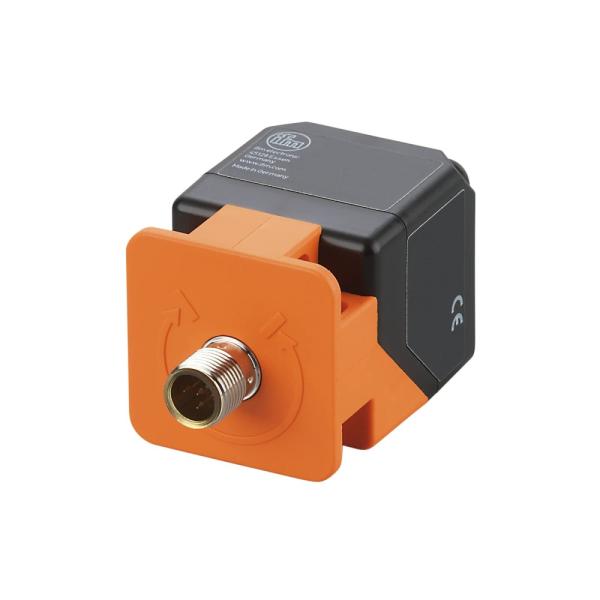

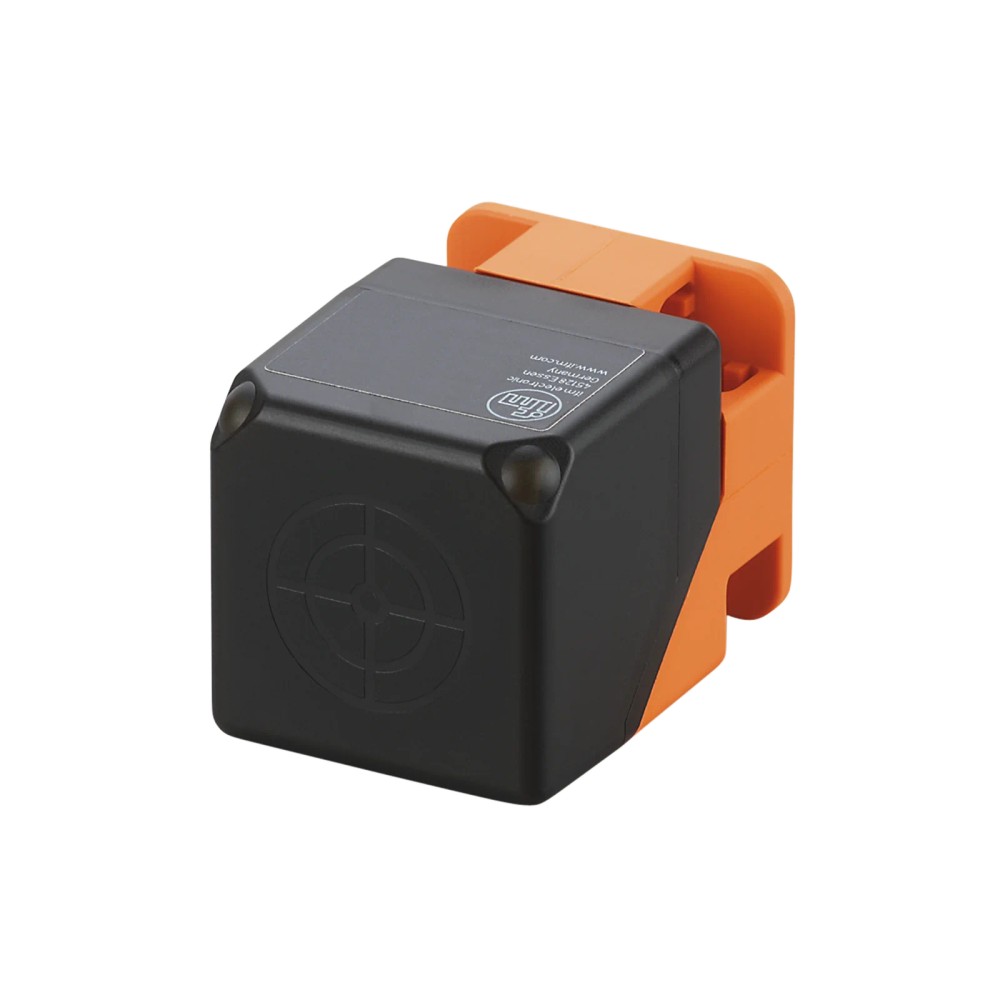

Imagem meramente ilustrativa

R$ 688,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5135
EAN: 4021179131469
NCM do produto: 85365090

Destaques do Produto Alcance nominal 40...mais

Fechar menu

Saiba mais sobre: "IM5135 IFM - Sensor Indutivo IFM Detecção de objetos 40mm PNP M12 IP69K"

Destaques do Produto

Alcance nominal

40 mm; não embutido

Tipo de saída

PNP antivalente

Alimentação

10…36 V DC

Conector

M12, 4 contatos, codificação A

Frequência de comutação

200 Hz

Proteção do invólucro

IP67 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IM5135, PNP antivalente, alcance de 40 mm, não embutido, conexão M12, IP67/IP69K

O IFM IM5135 é um sensor indutivo para detecção de objetos metálicos sem contato. Possui saída PNP antivalente, alcance nominal de 40 mm e montagem não embutida. Opera com alimentação DC de 10 a 36 V e conexão elétrica M12. O invólucro tem proteção IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance nominal de detecção	40 mm; montagem não embutida
Saída	PNP antivalente
Alimentação	10…36 V DC
Conexão elétrica	Conector M12, codificação A, 4 contatos
Proteção	IP67 e IP69K
Frequência de comutação	200 Hz
Dimensões	40 × 40 × 54 mm
Temperatura ambiente	−25…70 °C
Corrente máxima constante da saída	200 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações que aceitem sensor indutivo não embutido e alcance nominal de 40 mm.
Sistemas de controle com entrada compatível com saída PNP antivalente e alimentação DC de 10…36 V.
Instalações que operem dentro de −25…70 °C e exijam proteção IP67 ou IP69K, respeitando as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de materiais não metálicos: a ficha identifica o produto como sensor indutivo, sem especificar detecção desses materiais.
Não aplicar se a instalação exigir montagem embutida: o IM5135 é especificado como não embutido.
Não usar com alimentação fora da faixa de 10…36 V DC ou carga que exceda 200 mA na saída.

APLICAÇÕES E USO

Aplicação explicitamente suportada: detecção indutiva de objetos dentro do alcance especificado, com montagem não embutida e saída PNP antivalente; a ficha não descreve um setor ou máquina específicos.
Possibilidade inferida: monitoramento de presença ou posição de alvos metálicos em sistemas automatizados, desde que a geometria de montagem, distância de trabalho, alimentação e entrada do controlador atendam às especificações.
Pode ser considerado em ambientes que demandem IP67 ou IP69K, dentro da faixa de temperatura indicada; confirme no datasheet as condições de instalação e exposição aplicáveis.
A ficha informa fator de correção 1 para aço, aço inoxidável, latão, alumínio e cobre. A adequação final depende da distância, geometria do alvo e instalação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IM5135, PNP antivalente, alcance de 40 mm, não embutido, conexão M12, IP67/IP69K, verifique estes pontos:

Escolha o IM5135 quando

A aplicação requer detecção indutiva com alcance nominal de 40 mm, montagem não embutida, saída PNP antivalente e alimentação de 10…36 V DC. Confirme também que a entrada do controlador aceita PNP e que a corrente de carga não ultrapassa 200 mA.

Procure outra configuração quando

A instalação exigir montagem embutida, outra lógica elétrica de saída, tensão fora de 10…36 V DC ou corrente de saída superior a 200 mA. Para alcance, tipo de alvo ou requisitos não informados, valide a aplicação com o datasheet e o fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto conforme a ficha.
Modelo	IM5135	Código do modelo e SKU do anúncio.
Marca	IFM	Fabricante informado no anúncio.
Alcance de detecção	40 mm	Alcance nominal informado; montagem não embutida.
Distância real de comutação Sr	40 ± 10 % mm	Valor e tolerância especificados para a distância real de comutação.
Distância de trabalho	0…32,4 mm	Faixa de distância de trabalho indicada na ficha.
Montagem	Não embutido	Condição de montagem declarada para o sensor.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Valores de fator de correção informados para esses materiais.
Fator de correção = 1	Sim	Característica declarada na ficha.
Superfície ativa	Acessível em 5 posições	Configuração informada para a superfície ativa.
Característica especial	Resistência a campos eletromagnéticos	Característica indicada pelo fabricante; a ficha informa imunidade máxima de 300 mT.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10…36 V DC	Faixa de alimentação informada.
Consumo de corrente	< 20 mA	Consumo informado na ficha.
Classe de proteção elétrica	II	Classe declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito especificado.

Saídas e comutação
Função elétrica / saída	PNP; antivalente	Tipo e função de saída especificados.
Número de fios	3 fios	Configuração indicada nos dados básicos do anúncio.
Corrente máxima constante da saída de comutação DC	200 mA	Limite máximo contínuo informado para a saída.
Corrente residual máxima	0,1 mA	Valor máximo informado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Frequência de comutação DC	200 Hz	Frequência de comutação informada para operação em DC.

Precisão e desvios
Histerese	1…20 % de Sr	Faixa percentual referenciada à distância real de comutação Sr.
Variação no ponto de comutação	−10…10 % de Sr	Variação informada em relação a Sr.

Conexão elétrica
Conexão	M12	Tipo de conexão indicado nos dados básicos.
Conector elétrico	1 × M12; codificação A; 4 contatos	Configuração do conector especificada na ficha.
Bloqueio do conector	Repouso, rotatório; material 1.4404 (aço inoxidável / 316L)	Descrição informada para o bloqueio do conector.

Condições ambientais e proteção
Temperatura ambiente	−25…70 °C	Faixa de temperatura ambiente de operação especificada.
Grau de proteção	IP67 e IP69K	Graus de proteção informados; respeitar condições de instalação e uso do fabricante.
Máxima imunidade a campo eletromagnético	300 mT	Valor máximo informado na ficha.
EMC — ESD	EN 61000-4-2: 8 kV CD / 6 kV AD	Níveis de ensaio informados para descarga eletrostática.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio informado para alta frequência irradiada.
EMC — Burst	EN 61000-4-4: 2 kV	Nível de ensaio informado para transitórios rápidos.
EMC — Surge	EN 61000-4-5: 0,5 kV linha a linha; Ri: 2 Ohm	Condição de ensaio informada para surtos.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível de ensaio informado para perturbações conduzidas.
Emissão EMC	EN 55011 classe B	Classificação declarada na ficha.

Dados mecânicos
Dimensões	40 × 40 × 54 mm	Dimensões externas informadas.
Formato do invólucro	Retangular	Formato especificado.
Materiais	Invólucro: PA; face ativa: PA preto; tampa da extremidade: PA; abraçadeira: laranja; parafuso: 1.4567 (aço inoxidável / 304Cu)	Materiais indicados na ficha.
Peso	134 g	Peso informado no conjunto de atributos do produto.

Displays e elementos de operação
Display de operação	1 LED verde	Indicador de operação informado.
Display de estado de comutação	1 LED amarelo	Indicador de estado de comutação informado.

Dados de confiabilidade e certificação
MTTF	972 anos	Valor MTTF informado na ficha; não equivale a período de garantia.
Certificado UL Ta	−25…70 °C	Faixa de temperatura declarada para o dado UL Ta.
Número do arquivo UL	E174191	Identificação do arquivo UL informada.
Enclosure type UL	Type 1	Classificação UL informada.
Fontes de alimentação UL	Class 2	Classificação de fonte de alimentação indicada.
NCM	8536.50.90	Código fiscal listado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação informado na ficha; trata-se de um sensor com saída de comutação PNP antivalente.

• Compatibilidade elétrica prevista com entradas de controle que aceitem sinal PNP, observando a tensão de alimentação e os limites de saída especificados.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação DC de 10…36 V. Saída PNP antivalente. A ficha também informa configuração de 3 fios; confirme a atribuição dos contatos no datasheet antes da ligação. Corrente máxima constante da saída: 200 mA.

Processo Não há conexão de processo especificada. O sensor é instalado para detecção por aproximação; dimensões do corpo: 40 × 40 × 54 mm. Tipo de montagem: não embutido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com sinal PNP, alimentação DC dentro de 10…36 V e carga dentro do limite da saída.	✓	A ficha especifica saída PNP antivalente, tensão de operação de 10…36 V DC e corrente máxima constante de saída de 200 mA.
Instalação que requer sensor indutivo não embutido com alcance nominal de 40 mm.	✓	O tipo de produto, o alcance de detecção e o tipo de montagem são informados como sensor indutivo, 40 mm e não embutido.
Entrada de controle que exige saída NPN ou sinal analógico.	✗	A ficha especifica saída PNP antivalente e não informa saída NPN ou analógica.
Aplicação com alimentação fora de 10…36 V DC ou carga acima de 200 mA na saída.	✗	Essas condições excedem os limites elétricos informados para alimentação e corrente máxima constante da saída.
Instalação que exige montagem embutida.	✗	O tipo de montagem informado para este modelo é não embutido.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IM5135, PNP antivalente, alcance de 40 mm, não embutido, conexão M12, IP67/IP69K

Confirme que a aplicação requer montagem não embutida e que há espaço para o corpo de 40 × 40 × 54 mm.
Verifique que a alimentação disponível é DC e está dentro da faixa de operação de 10…36 V.
Confirme que a entrada do controlador aceita saída PNP antivalente e que a corrente da carga não ultrapassa 200 mA.
Instale o sensor respeitando a orientação e as condições de montagem descritas no datasheet; não deduza distâncias de montagem não fornecidas nesta ficha.
Conecte o cabo/conector M12 conforme a atribuição de contatos indicada pelo fabricante; consulte o datasheet antes de energizar.
Após a ligação, verifique o LED de operação e o LED de estado de comutação durante a aproximação do alvo, sem exceder os limites elétricos e ambientais.

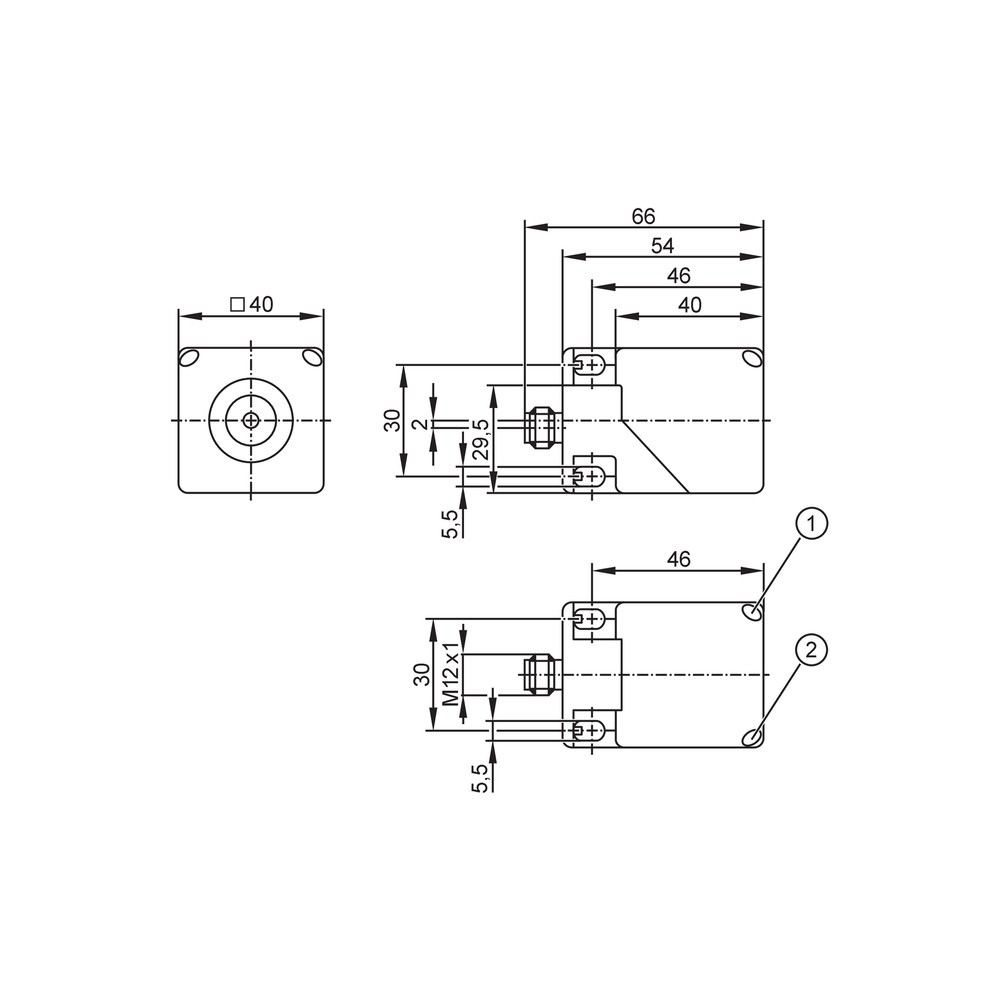

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação ausente ou fora da faixa, ligação incorreta, alvo fora da distância de trabalho ou montagem incompatível com o tipo não embutido.	Meça a alimentação nos terminais, confira a ligação pelo datasheet e valide posição do alvo e montagem.
A entrada do controlador permanece inativa apesar de o sensor indicar comutação.	Entrada não compatível com PNP antivalente, referência elétrica inadequada ou ligação dos contatos incorreta.	Confirme o tipo de entrada do controlador, a referência comum e a atribuição de contatos M12 no datasheet; observe o LED amarelo de comutação.
Comutação instável ou diferente da esperada durante a aproximação.	Alvo operando próximo ao limite da distância de trabalho ou variação do ponto de comutação em relação a Sr.	Meça a distância real entre face ativa e alvo e compare com os valores de distância de trabalho, Sr e variação especificados.
Sensor ou saída desliga durante a operação.	Possível sobrecarga, curto-circuito, polaridade invertida ou alimentação fora da faixa.	Desenergize o circuito, inspecione cabos e carga, confira polaridade, tensão e corrente da saída antes de religar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IM5135 em português (Datasheet) Desenho em escala do IM5135 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IM5135 e para que serve?

É um sensor indutivo para detecção sem contato de objetos. Fornece saída PNP antivalente e tem alcance nominal de 40 mm, com montagem não embutida.

Com quais controladores e alimentação ele pode trabalhar?

Pode ser conectado a entradas que aceitem sinal PNP, com alimentação DC entre 10 e 36 V. A carga da saída deve respeitar o limite de corrente especificado.

O conector M12 vem acompanhado de cabo?

A ficha informa conexão por conector M12, mas não relaciona cabo ou outros acessórios inclusos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Ele serve para montagem embutida?

Não: a ficha especifica montagem não embutida. Se o espaço exigir instalação embutida, selecione uma versão cuja ficha declare esse tipo de montagem.

Posso usar o IM5135 para detectar materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não especifica detecção de materiais não metálicos. Consulte o fabricante se o alvo não for metálico.

O sensor acende, mas o CLP não recebe o sinal. O que verifico antes de trocar?

Verifique se a entrada do CLP aceita PNP, confira a referência elétrica e valide a ligação dos contatos M12 no datasheet. Observe também se o LED amarelo de comutação muda de estado.

O sensor não detecta o alvo; pode ser defeito?

Antes de substituir, confirme alimentação entre 10 e 36 V DC, distância do alvo, tipo de montagem e ligação. Compare a posição do alvo com a distância de trabalho indicada na ficha.

Devo comprar este modelo ou uma versão NPN?

Escolha o IM5135 quando o circuito exigir saída PNP antivalente. Se a entrada exigir NPN, este modelo não corresponde à função de saída especificada; selecione uma versão compatível com o circuito.

O IM5135 é vendido como kit com cabo e suporte?

A ficha não informa kit, cabo ou suporte incluídos; não há acessórios listados. Verifique separadamente os itens necessários à instalação.

Como faço a ligação do conector M12 com segurança?

Consulte a atribuição dos contatos no datasheet antes de ligar, pois a ficha do anúncio não detalha o pinout. Faça a conexão com a alimentação desenergizada e confira tensão e tipo de entrada antes da partida.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos por princípio indutivo; a ficha especifica o IM5135 como sensor indutivo.

PNP

Tipo de saída de comutação indicado para o sensor; a compatibilidade depende da entrada elétrica do controlador. (Ref.: Saída PNP antivalente)

Saída antivalente

Configuração de saída indicada pelo fabricante como antivalente; consulte o datasheet para identificar o comportamento dos sinais na aplicação. (Ref.: Função elétrica — antivalente)

Montagem não embutida

Condição de instalação declarada para o sensor, que deve ser considerada na seleção e no posicionamento. (Ref.: Montagem — não embutido)

IP69K

Grau de proteção informado para o invólucro; a adequação depende das condições de instalação e uso previstas pelo fabricante. (Ref.: Grau de proteção — IP67; IP69K)
