Sensor Indutivo IFM IM5134

Pré-visualizar: IM5134 IFM - Sensor Indutivo IFM Detecção de objetos PNP 35mm M12

IM5134 IFM - Sensor Indutivo IFM Detecção de objetos PNP 35mm M12

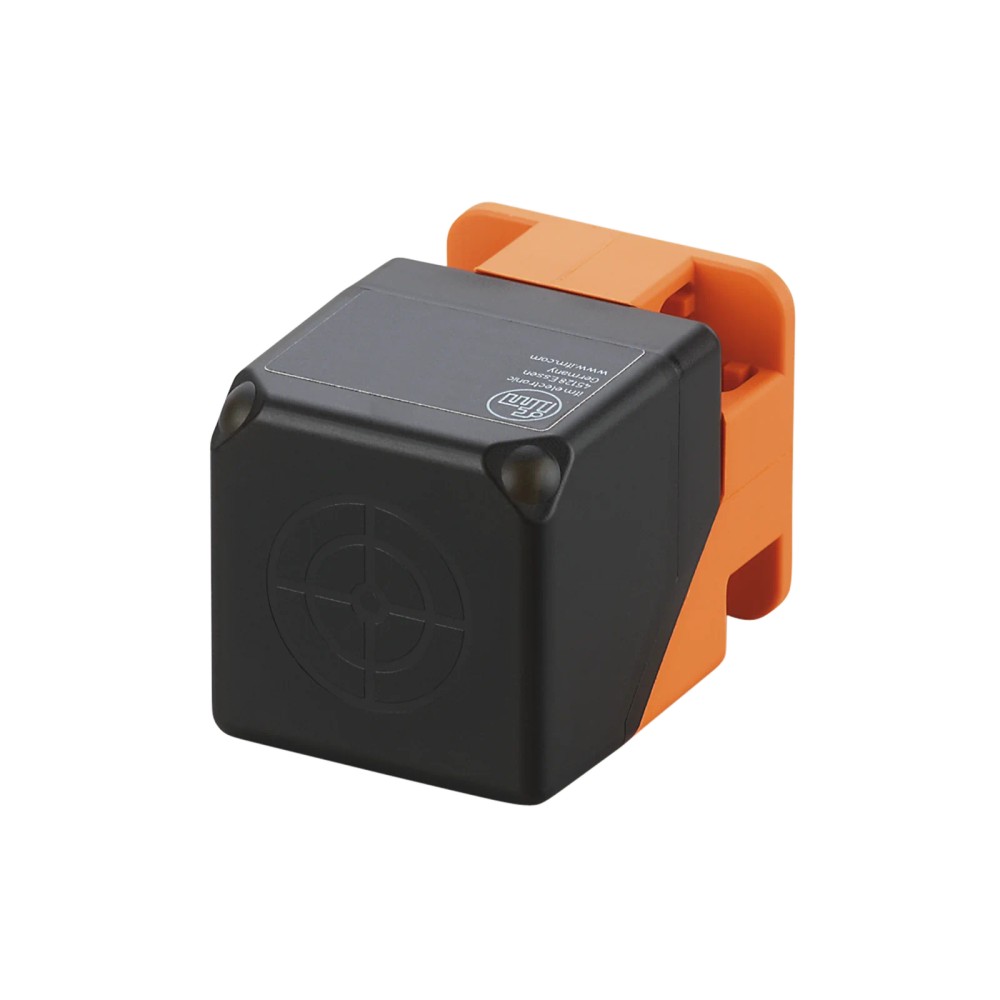

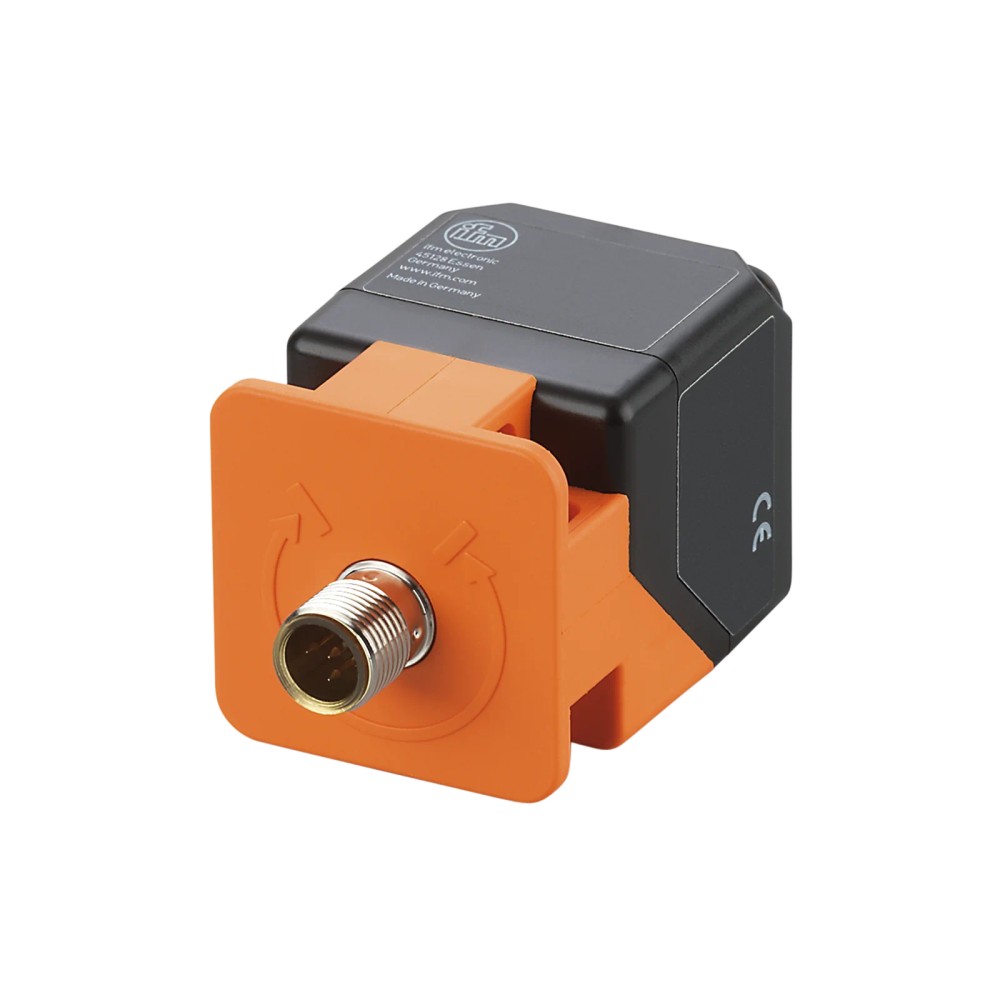

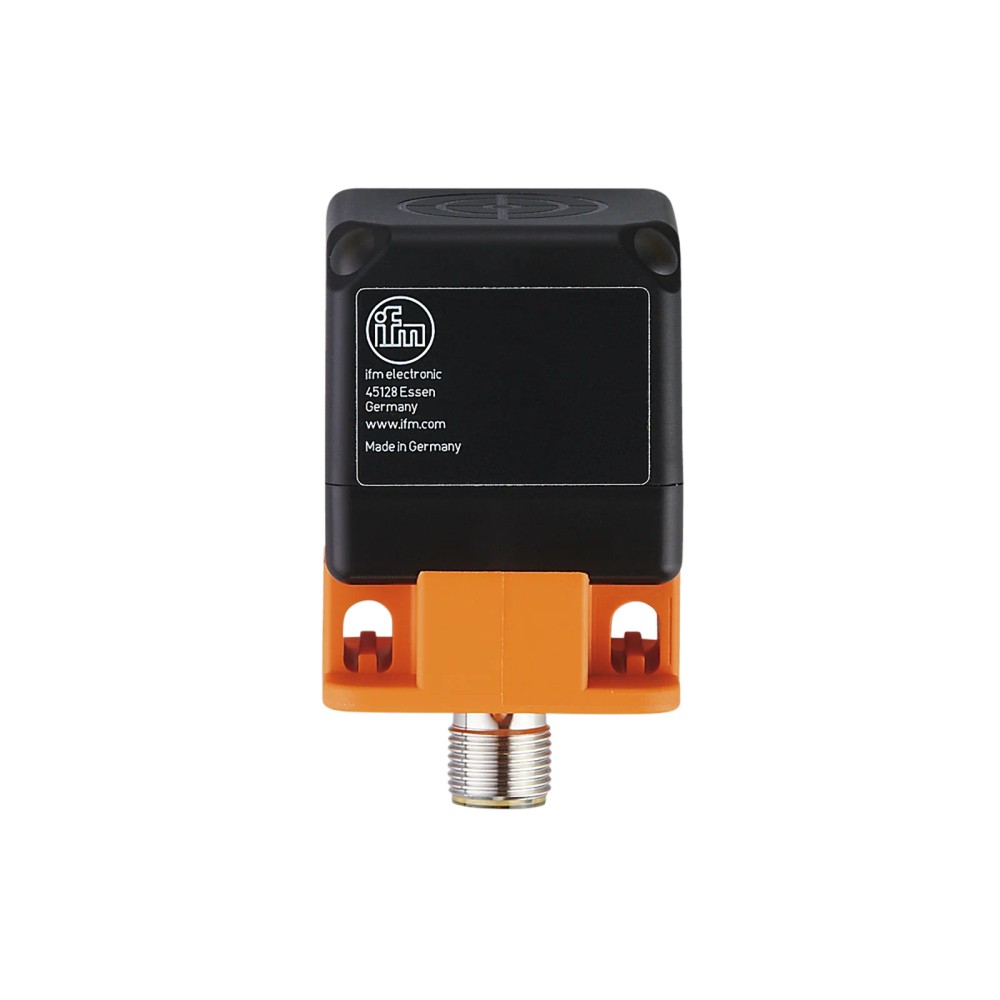

Imagem meramente ilustrativa

R$ 670,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5134
EAN: 4021179131452
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "IM5134 IFM - Sensor Indutivo IFM Detecção de objetos PNP 35mm M12"

Destaques do Produto

Distância de detecção

35 mm

Tipo de Saída

PNP

Conexão

M12

Formato

Retangular 40x40mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IM5134 35mm PNP Antivalente M12

O sensor indutivo IFM IM5134 é um componente de automação robusto, ideal para a detecção sem contato de objetos metálicos em ambientes industriais. Com invólucro retangular de 40x40mm, oferece um alcance de detecção de 35 mm e saída antivalente PNP. É amplamente aplicado em linhas de montagem e máquinas automatizadas pela sua alta confiabilidade e fácil conexão via conector M12.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IM5134
Alcance	35 mm
Saída	PNP, Antivalente
Conexão	M12
Proteção	IP 67
Dimensões	40 x 40 x 54 mm
Frequência	80 Hz
Temperatura	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de fim de curso em máquinas operatrizes
Monitoramento de presença em linhas de montagem metálicas
Posicionamento de dispositivos pneumáticos ou hidráulicos

⚠ Considere outro se precisa de:

Aplicações com alta incidência de limalha de ferro diretamente sobre a face ativa (risco de falso positivo)
Ambientes com temperaturas excedendo -25...70 °C
Submersão contínua em fluidos químicos agressivos não compatíveis com poliamida (PA)

APLICAÇÕES E USO

Detecção de pallets metálicos em sistemas de transporte logístico.
Monitoramento de posição em atuadores lineares onde objetos metálicos passam pela face ativa.
Contagem de peças metálicas em esteiras de produção.
Monitoramento de presença em máquinas operatrizes (torno, fresa) com proteção IP67 contra óleos e fluidos de corte.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IM5134 35mm PNP Antivalente M12, verifique estes pontos:

Quando escolher este sensor

Indicado para aplicações que exigem detecção robusta de metais a médias distâncias (até 35mm), onde o invólucro retangular facilita a instalação em faces planas de máquinas.

Quando buscar alternativas

Se a aplicação exigir detecção faceada (embutida) em metal ou se o objeto a ser detectado não for metálico, este sensor não é tecnicamente adequado.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Sensor indutivo	Categoria do componente para automação
Alcance de detecção	35 mm não embutido	Distância operacional nominal

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação permitida
Consumo de corrente	< 20 mA	Consumo próprio em repouso
Saída de comutação	PNP / Antivalente	Lógica de sinal e comutação

Dados mecânicos
Dimensões	40 x 40 x 54 mm	Gabinete retangular padrão
Conexão	M12	Padrão de interface industrial
Grau de proteção	IP 67	Resistência a entrada de poeira e líquidos

COMPATIBILIDADE

Comunicação

• Sinal digital PNP

Conexões

Elétrica Conector M12 A-coded

Processo Montagem retangular 40x40mm não embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos (aço)	✓	O alcance de 35mm é otimizado para aço (fator de correção 1).
Detecção de alumínio	✓	Detectável, porém com redução do alcance efetivo (fator de correção 0,4).
Ambientes com lavagem industrial	✓	Proteção IP67 é adequada para limpeza por jato de água.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IM5134 35mm PNP Antivalente M12

Verifique se o suporte de montagem permite espaço livre ao redor da face ativa (montagem não embutida).
Fixe o sensor no local pretendido utilizando os parafusos adequados.
Conecte o cabo M12 de 3 ou 4 vias ao conector do sensor.
Aperte o conector manualmente ou com chave apropriada para garantir vedação IP67.
Aplique a tensão de alimentação (10-36 V DC) nos pinos correspondentes.
Verifique o acionamento do LED indicador ao aproximar um alvo metálico.

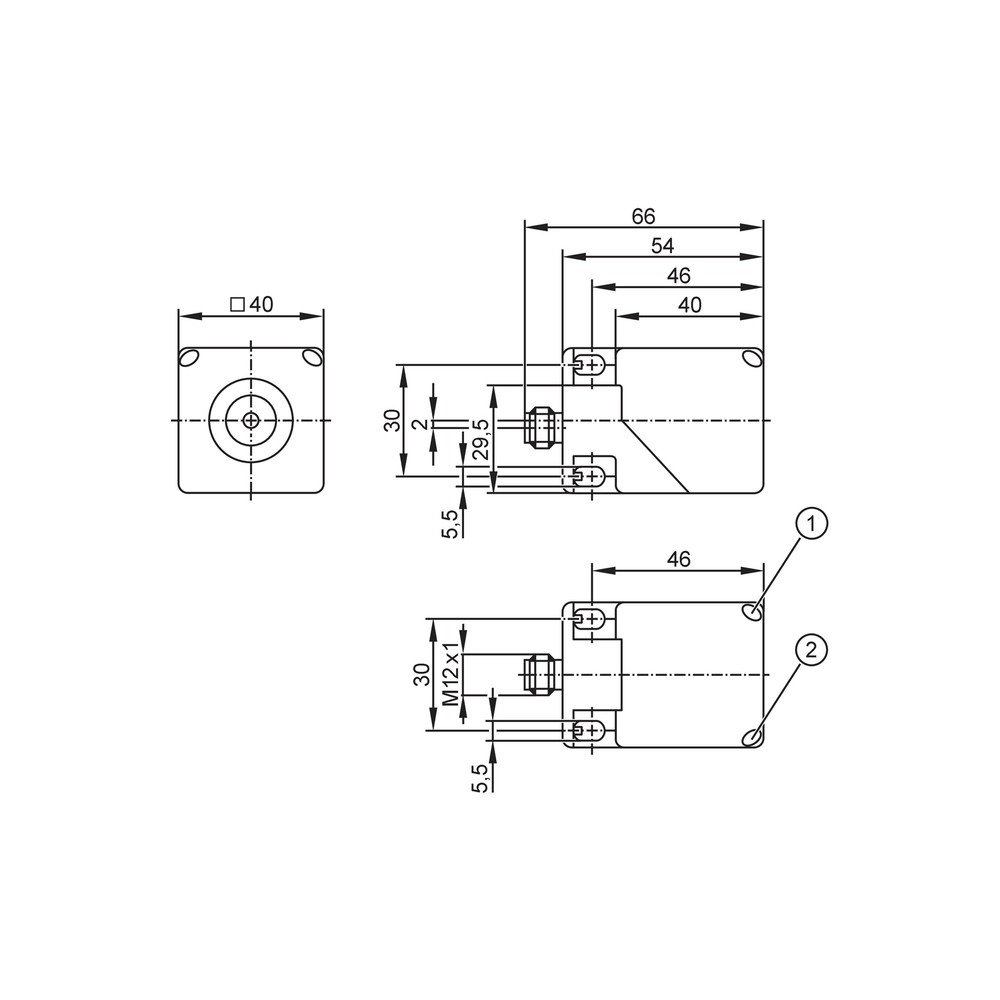

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED de status permanece desligado.	Objeto metálico fora do alcance de 0...28,3 mm ou montagem embutida inadequada.	Medir a distância real entre a face ativa e o objeto com o auxílio de um gabarito.
LED de status piscando ou tensão de saída zero.	Curto-circuito na carga de saída ou conexão incorreta dos fios.	Testar continuidade do cabo M12 e verificar se a corrente de carga não excede 200 mA.
Comutação aleatória sem presença de objeto.	Ruído eletromagnético em ambientes com inversores de frequência próximos.	Verificar se o cabo está blindado e se a blindagem está corretamente aterrada conforme normas EMC.
Sensor inoperante ou comportamento errático.	Sobrecarga de tensão ou inversão de polaridade na alimentação.	Medir a tensão nos pinos 1 (V+) e 3 (V-) e garantir que esteja na faixa de 10-36V DC.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IFM IM5134 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM5134 e qual sua principal função?

Este é um sensor indutivo retangular IFM IM5134, projetado para detecção de objetos metálicos sem contato físico, operando com tecnologia PNP e alcance de detecção de 35 mm.

O que vem na embalagem ao comprar este sensor?

Ele acompanha o corpo do sensor com rosca M12 para conexão elétrica. Acessórios de montagem mecânica ou cabos de conexão M12 devem ser adquiridos separadamente conforme necessidade da instalação.

Posso usar este sensor para detectar objetos de plástico?

Este sensor não é adequado para detectar objetos não metálicos como plásticos, líquidos transparentes ou madeira, pois sua tecnologia é puramente indutiva.

O sensor IM5134 pode ser usado em qualquer entrada digital?

Este modelo possui saída antivalente e não deve ser utilizado em aplicações que exijam exclusivamente saída digital simples (apenas NA ou apenas NF) sem o devido tratamento do sinal antivalente no CLP.

O que fazer se o sensor não estiver detectando o objeto?

Quando o sensor não comuta, primeiro verifique se há tensão de alimentação (10...36 V DC) no pino 1 e 3. Se a tensão estiver presente e o LED não acender na presença do alvo, verifique se a distância entre a face ativa e o objeto está dentro da faixa de trabalho (0...28,3 mm).

Por que o sinal do sensor parece instável?

Sintomas de cintilação ou falsos disparos podem indicar falha no aterramento ou interferência eletromagnética. Verifique se o cabo M12 está blindado e se a conexão com a malha de aterramento está íntegra conforme normas de EMC.

Este sensor substitui um encoder ou régua de medição?

O IM5134 é um sensor de detecção de proximidade indutivo. Se sua aplicação exige medição contínua de distância (transdutor de posição), este modelo não é indicado pois ele fornece apenas sinal de presença (binário).

Este sensor é compatível com suportes de sensores 40x40 padrão?

Sim, ele é ideal para substituir sensores indutivos retangulares de 40x40mm padrão. Certifique-se de que a furação do suporte de fixação seja compatível com as dimensões de 40 x 40 x 54 mm.

Quais cuidados devo ter na instalação?

Para garantir a durabilidade, evite instalar a face ativa em locais onde possa haver impacto mecânico direto, apesar de possuir invólucro em PA resistente. Mantenha o alinhamento centralizado com o objeto metálico para respeitar a histerese de 1...20% de Sr.

Como posso confiar na procedência e qualidade deste sensor?

A IFM garante a conformidade com as normas técnicas de proteção IP67 e compatibilidade eletromagnética (EMC) citadas na ficha técnica, assegurando a confiabilidade do produto conforme especificado para condições industriais típicas.

GLOSSÁRIO TÉCNICO

Saída Antivalente

Configuração que possui dois contatos de comutação operando em oposição: um normalmente aberto (NA) e um normalmente fechado (NF) simultaneamente. (Ref.: Saída de comutação)

PNP

Tipo de saída que comuta o positivo da fonte de alimentação para a carga (comutação positiva). (Ref.: Tipo de saída)

Histerese

Diferença entre o ponto de comutação na aproximação e o ponto de desacionamento no afastamento do objeto. (Ref.: Histerese 1...20% de Sr)

Grau de Proteção IP 67

Classificação indicando estanqueidade total contra poeira e proteção contra imersão temporária em água. (Ref.: IP 67)

Montagem não embutida

Exige um espaço livre ao redor da face ativa do sensor para evitar detecção lateral inadvertida de estruturas metálicas de suporte. (Ref.: Tipo de montagem)
