Sensor Indutivo IFM IM5132

Pré-visualizar: IM5132 IFM - Sensor Indutivo ifm Detecção Industrial 20mm PNP M12

IM5132 IFM - Sensor Indutivo ifm Detecção Industrial 20mm PNP M12

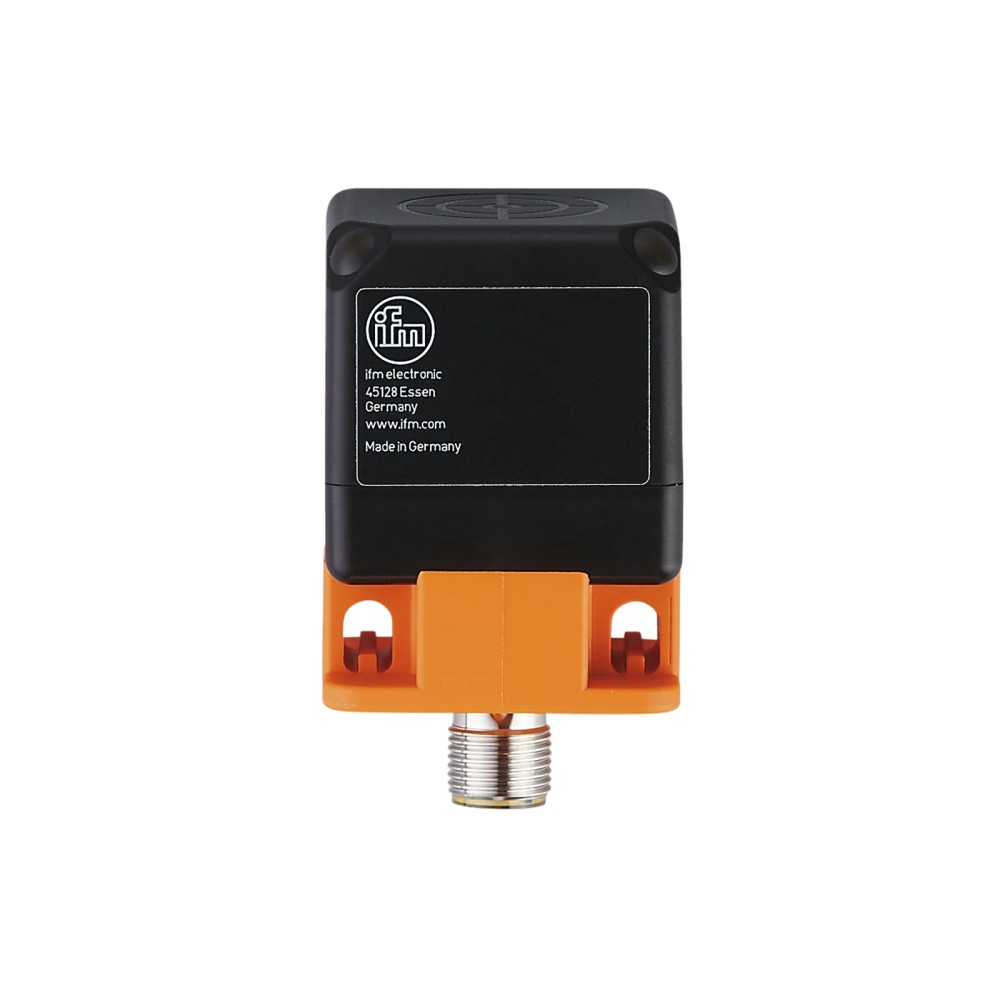

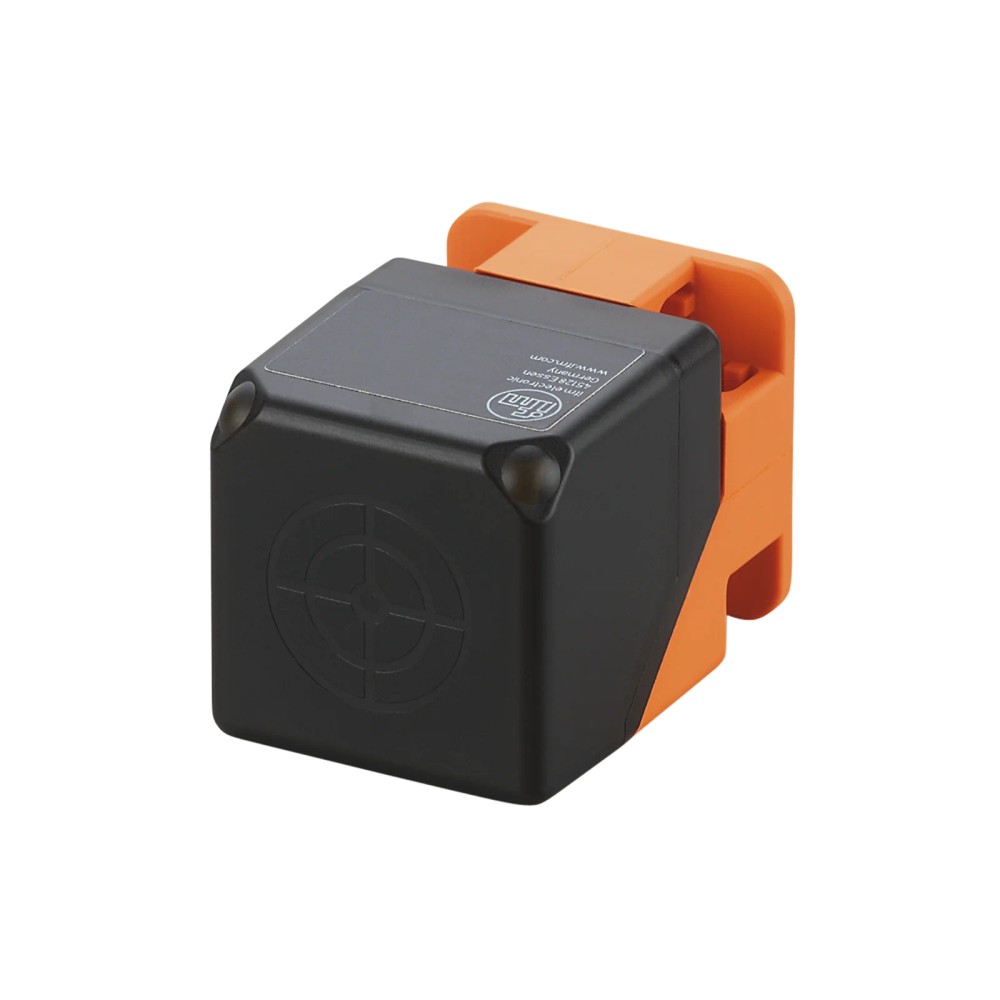

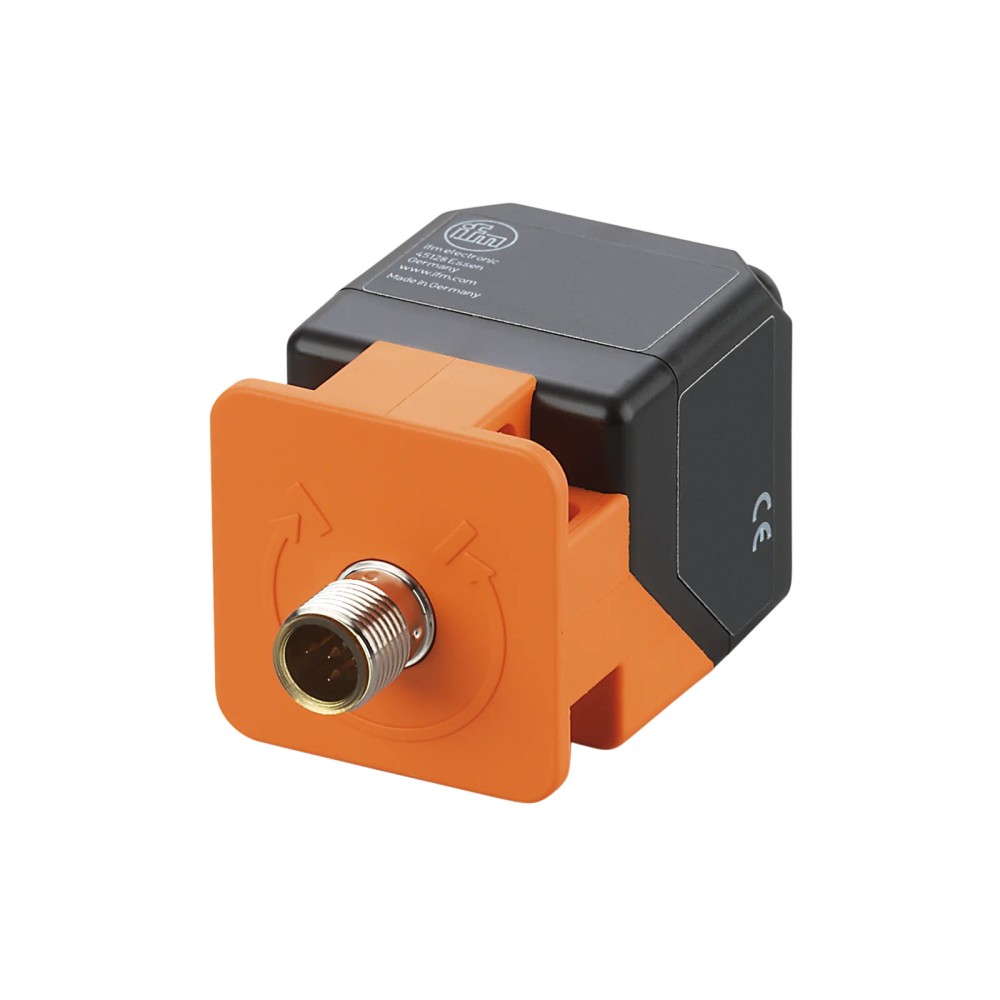

Imagem meramente ilustrativa

R$ 670,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5132
EAN: 4021179131438
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IM5132 IFM - Sensor Indutivo ifm Detecção Industrial 20mm PNP M12"

Destaques do Produto

Tecnologia

Indutiva

Alcance nominal

20 mm

Tipo de saída

PNP antivalente

Alimentação

10...36 V DC

Conexão

M12, codificação A, 4 contatos

Montagem

Embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IM5132 Retangular 20 mm, PNP antivalente, M12

O ifm IM5132 é um sensor indutivo retangular para detecção de objetos metálicos sem contato em aplicações industriais. Possui alcance nominal de 20 mm, saída antivalente PNP e conexão elétrica M12. Seu invólucro tem proteção IP67 e IP69K, e a frequência de comutação é de 200 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Alcance de detecção	20 mm; montagem embutida
Saída	PNP antivalente
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	10...36 V DC
Frequência de comutação	200 Hz
Grau de proteção	IP67; IP69K
Temperatura ambiente	-25...70 °C
Dimensões	40 x 40 x 54 mm
Corrente máxima constante da saída	200 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas e sistemas industriais, quando o alcance nominal de 20 mm e a montagem embutida forem adequados à aplicação.
Sistemas de controle com entrada compatível com saída PNP antivalente e alimentação de 10...36 V DC.
Instalações em que sejam necessárias as proteções IP67 e IP69K e a faixa ambiente de -25...70 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam saída diferente de PNP antivalente, alimentação fora de 10...36 V DC ou conexão elétrica incompatível com M12 codificação A de 4 contatos.
Aplicações que exijam distância de trabalho superior à especificada para o sensor; a distância de trabalho indicada é 0...16,2 mm.
Aplicações que demandem frequência de comutação superior a 200 Hz.

APLICAÇÕES E USO

Aplicação especificada: detecção indutiva de objetos metálicos, com fator de correção 1 indicado para aço, aço inoxidável, latão, alumínio e cobre. O uso deve respeitar a distância de trabalho de 0...16,2 mm e a montagem embutida indicada.
Possibilidade de aplicação: detecção de presença ou posição em máquinas e equipamentos industriais com entrada de controle compatível com PNP antivalente. A adequação depende da geometria do alvo, da instalação e dos requisitos elétricos do sistema; validar no datasheet e na aplicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IM5132 Retangular 20 mm, PNP antivalente, M12, verifique estes pontos:

Escolha o IM5132 quando

A aplicação requer detecção indutiva com alcance nominal de 20 mm, montagem embutida, saída PNP antivalente e alimentação DC entre 10 e 36 V.

Avalie outra configuração quando

O circuito de controle exigir outro tipo de saída, uma alimentação fora da faixa especificada, frequência acima de 200 Hz ou uma conexão elétrica diferente de M12 codificação A com 4 contatos. Confirme os requisitos do sistema no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	ifm / ifm electronic	Identificação do fabricante informada na ficha.
Modelo	IM5132	Código do produto.
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada.
Formato do invólucro	Retangular	Formato mecânico informado na ficha.
GTIN	4021179131438	Código de identificação comercial.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

Detecção e montagem
Alcance de detecção	20 mm	Valor nominal declarado; montagem embutida.
Distância real de comutação Sr	20 ± 10 % mm	Faixa declarada para a distância real de comutação.
Distância de trabalho	0...16,2 mm	Faixa de trabalho informada na ficha.
Tipo de montagem	Embutido	Condição de instalação indicada.
Superfície ativa	Acessível em 5 posições	Característica construtiva declarada.
Fator de correção	1 para aço, aço inoxidável, latão, alumínio e cobre	Valores de fator de correção informados para os materiais listados.
Resistência a campos eletromagnéticos	Sim; imunidade máxima a campo eletromagnético de 300 mT	Característica especial declarada pelo fabricante.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...36 V DC	Faixa de tensão de alimentação.
Consumo de corrente	< 20 mA	Valor máximo indicado como inferior a 20 mA.
Corrente residual máxima	0,1 mA	Limite informado para a corrente residual.
Classe de proteção	II	Classe de proteção declarada.
Fontes de alimentação	Class 2	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim	Proteção declarada; versão por impulso.
Queda de tensão máxima da saída DC	2,5 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	200 mA	Limite de corrente constante especificado.

Saída e comutação
Saída de comutação	Antivalente	Tipo de saída declarado nos dados do anúncio.
Função elétrica / sinal	PNP	Tipo elétrico de saída indicado.
Frequência de comutação DC	200 Hz	Frequência máxima informada para comutação DC.
Histerese	1...20 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Proteção contra curto-circuito — versão	Por impulso	Modo de proteção indicado.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 4 contatos	Conector e número de contatos informados; a ficha não apresenta a pinagem.
Bloqueio do conector	Repouso, rotatório; material 1.4404 (aço inoxidável / 316L)	Detalhes do bloqueio do conector conforme ficha.
Protocolo de comunicação	Não especificado	A ficha descreve saída de comutação, sem protocolo digital declarado.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de operação ambiente informada.
Grau de proteção	IP67; IP69K	Graus de proteção declarados na ficha.
Certificado UL Ta	-25...70 °C	Temperatura ambiente indicada no campo relativo à certificação UL.
Número do arquivo UL	E174191	Identificador informado na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 8 kV CD / 6 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha, Ri: 2 Ohm; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências normativas transcritos da ficha do produto.

Dados mecânicos e materiais
Dimensões	40 x 40 x 54 mm	Dimensões externas informadas.
Peso	141,5 g	Peso informado no cadastro do produto.
Invólucro	PA	Material declarado para o invólucro.
Face ativa	PA preto	Material e cor declarados.
Tampa da extremidade	PA	Material declarado.
Abraçadeira	Laranja	Descrição de material/cor informada na ficha.
Parafuso	1.4567, aço inoxidável / 304Cu	Material indicado no cadastro técnico.
MTTF	975 anos	Valor informado no conjunto de dados do produto.

Displays e elementos de operação
Display de operação	1 x LED verde	Indicador de operação informado.
Display de status de chaveamento	1 x LED amarelo	Indicador de estado de comutação informado.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o sensor fornece saída de comutação PNP antivalente.

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, com 4 contatos. Alimentação de 10...36 V DC. A ficha não informa pinagem; consultar o datasheet do fabricante para a ligação dos contatos.

Processo Não se aplica conexão de processo. O produto é um sensor indutivo retangular; a montagem indicada é embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP antivalente e alimentação DC de 10...36 V	✓	Esses parâmetros correspondem à função elétrica e à faixa de tensão especificadas.
Sistema que exige conexão elétrica M12 codificação A, 4 contatos	✓	A ficha informa conector M12 codificação A com 4 contatos; confirme a pinagem no datasheet antes de conectar.
Sistema que requer frequência de comutação superior a 200 Hz	✗	A frequência de comutação DC especificada é 200 Hz.
Aplicação com temperatura ambiente fora de -25...70 °C	✗	A faixa de temperatura ambiente especificada é -25...70 °C.
Aplicação que requer saída NPN ou saída analógica	✗	A ficha especifica saída de comutação PNP antivalente, não NPN ou analógica.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IM5132 Retangular 20 mm, PNP antivalente, M12

Confirme que a tensão de alimentação do circuito está dentro de 10...36 V DC e que a entrada de controle aceita saída PNP antivalente.
Verifique se o conector do sistema corresponde a M12, codificação A, com 4 contatos; consulte o datasheet para identificar a pinagem antes de ligar.
Planeje a montagem embutida e confira as dimensões do sensor e o desenho dimensional do fabricante.
Posicione o objeto a detectar dentro da distância de trabalho especificada, considerando as condições reais de montagem.
Fixe o sensor de forma compatível com o equipamento e conecte o M12 sem aplicar esforço indevido ao conector.
Após a instalação, energize o circuito e verifique os LEDs de operação e de status de chaveamento durante a aproximação do alvo.

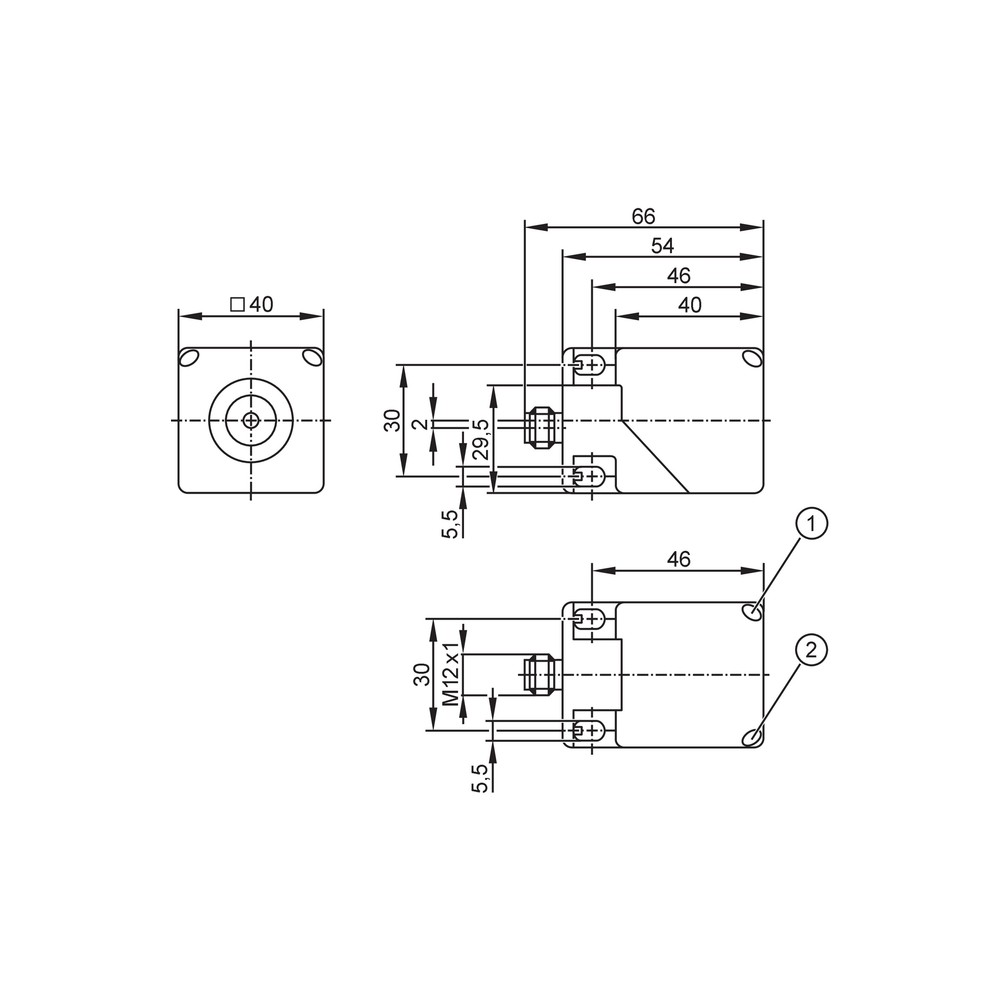

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alvo fora da distância de trabalho, alimentação ausente ou ligação elétrica incompatível.	Meça a alimentação nos limites especificados, confira a conexão M12 e teste a detecção com o alvo dentro da distância de trabalho; use o datasheet para validar a pinagem.
A entrada do controle não reconhece o estado de saída.	Entrada incompatível com PNP antivalente ou ligação dos contatos incorreta.	Confirme o tipo de entrada do controlador e compare a ligação dos contatos com o esquema do fabricante.
O estado de comutação é intermitente.	Posicionamento do alvo próximo ao limite de trabalho ou instalação diferente da condição embutida prevista.	Confira a distância entre sensor e alvo, a montagem e o comportamento dos LEDs de status durante o movimento.
O sensor interrompe a operação após aquecimento ou ocorrência de curto-circuito.	Condição elétrica fora da faixa ou atuação de proteção contra sobrecarga/curto-circuito.	Verifique tensão, corrente da carga e possíveis curtos na saída; compare os valores medidos com os limites do datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet do IM5132 em português (Datasheet) Desenho em escala do IM5132 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IM5132 e para que tipo de sistema ele serve?

É um sensor indutivo retangular com saída PNP antivalente. Serve para detecção de objetos metálicos em sistemas cujo circuito seja compatível com as características elétricas especificadas.

Qual conexão elétrica e alimentação devo prever?

O sensor utiliza conector M12 codificação A com 4 contatos e alimentação de 10...36 V DC. A pinagem deve ser confirmada no datasheet do fabricante.

Ele serve para detectar materiais não metálicos?

A ficha identifica o produto como sensor indutivo e lista fator de correção para metais como aço, aço inoxidável, latão, alumínio e cobre. Não há informação na ficha que comprove detecção de materiais não metálicos.

Posso usar este sensor em um circuito com saída NPN ou analógica?

Não é a configuração declarada para este modelo: a ficha especifica saída PNP antivalente. Para circuitos NPN ou analógicos, selecione um sensor cuja saída corresponda ao requisito.

O sensor não muda de estado; o que devo verificar antes de trocar?

Confira a alimentação, a compatibilidade da entrada de controle e se o alvo está dentro da distância de trabalho. Verifique também a ligação dos contatos conforme o datasheet.

A saída oscila ou o controlador não reconhece o sinal; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a entrada do controlador e a saída PNP antivalente, ou uma conexão incorreta. Compare a configuração elétrica e a pinagem com a documentação do fabricante.

Este modelo é fornecido como kit com cabo ou acessórios?

A ficha não informa acessórios incluídos; portanto, não é possível confirmar que acompanhe cabo ou outros itens. Verifique o conteúdo fornecido com o vendedor antes da compra.

Como escolho entre este sensor e outro modelo?

Escolha o IM5132 quando alcance nominal de 20 mm, montagem embutida, saída PNP antivalente e alimentação de 10...36 V DC atenderem ao sistema. Se qualquer requisito elétrico ou de frequência diferir, compare com o datasheet da alternativa.

Que cuidados devo ter na instalação?

Respeite a montagem embutida e a faixa de distância de trabalho, confirme a compatibilidade do conector M12 e consulte o datasheet para a pinagem. Após instalar, valide o chaveamento observando o LED de status.

O que acompanha o produto e onde consulto o desenho?

A ficha não especifica acessórios incluídos. O desenho em escala está disponível no link de desenho dimensional listado nesta página, e os detalhes técnicos estão no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha lista fator de correção para metais. (Ref.: Tipo de sensor; fator de correção.)

Alcance de detecção

Distância nominal declarada para a detecção do sensor. (Ref.: Alcance de detecção: 20 mm.)

PNP antivalente

Configuração da saída de comutação identificada na ficha como PNP e antivalente. (Ref.: Saída de sinal; saída de comutação.)

Montagem embutida

Condição de montagem indicada para o sensor e considerada na especificação de detecção. (Ref.: Tipo de montagem.)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos conforme os códigos informados. (Ref.: IP67; IP69K.)
