Sensor Indutivo IFM IM5131

Pré-visualizar: IM5131 IFM - Sensor Indutivo IFM Detecção de objetos PNP 40mm M12

IM5131 IFM - Sensor Indutivo IFM Detecção de objetos PNP 40mm M12

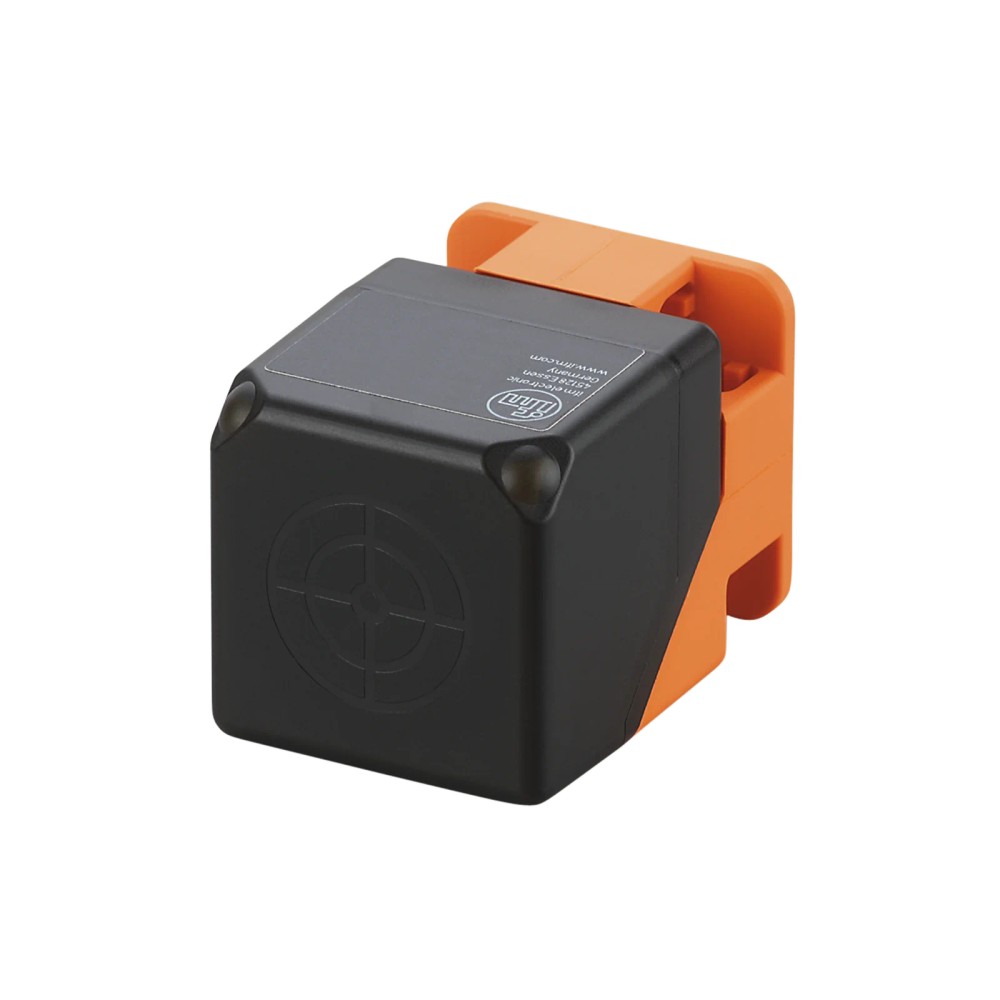

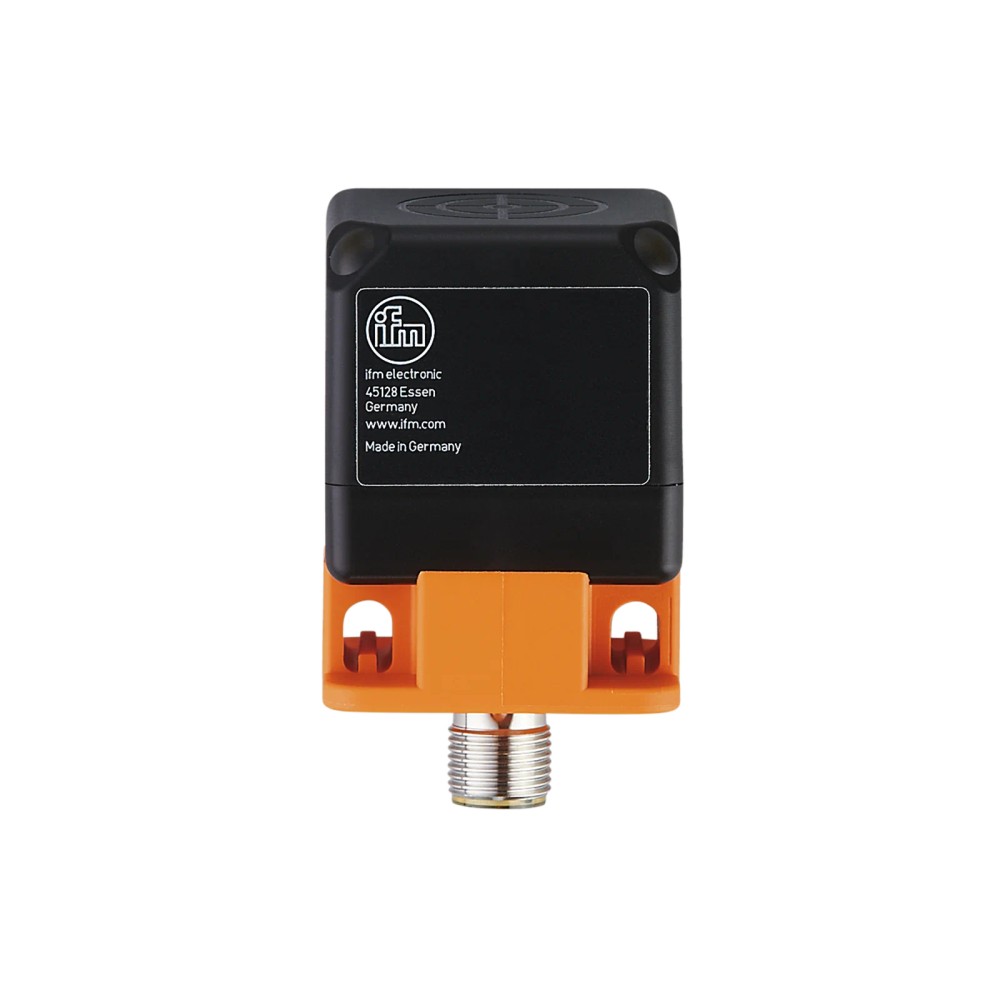

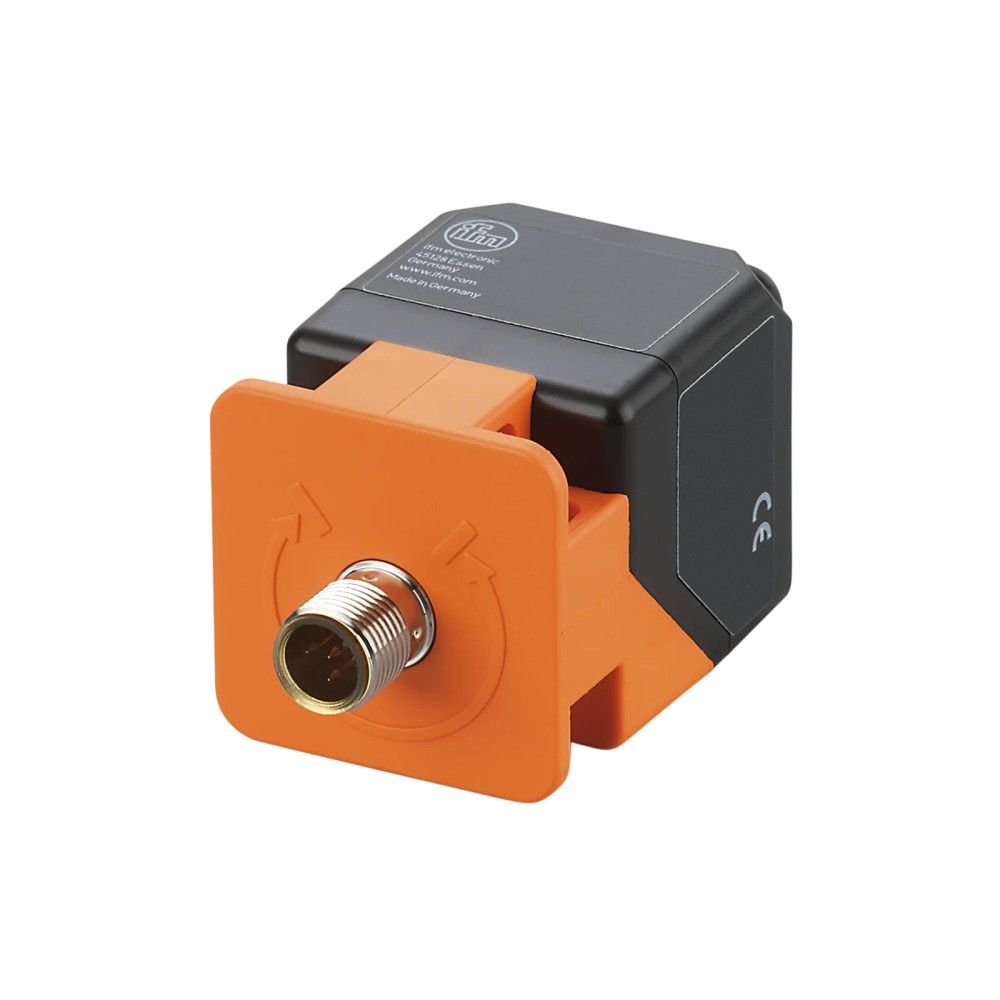

Imagem meramente ilustrativa

R$ 670,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5131
EAN: 4021179131421
NCM do produto: 85365090

Destaques do Produto Alcance de Detecção...mais

Fechar menu

Saiba mais sobre: "IM5131 IFM - Sensor Indutivo IFM Detecção de objetos PNP 40mm M12"

Destaques do Produto

Alcance de Detecção

40 mm

Saída Elétrica

PNP

Tipo de Montagem

Não embutido

Conexão

M12

Grau de Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IM5131 IFM - Sensor Indutivo IFM Detecção de objetos PNP 40mm M12

O IM5131 é um sensor indutivo de alta performance projetado para detecção de presença de objetos metálicos sem contato. Com um alcance de detecção de 40 mm e saída PNP, ele garante confiabilidade em automação industrial, inclusive sob alta interferência eletromagnética. Seu formato retangular e conexão M12 facilitam a integração em sistemas complexos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IM5131
Alcance	40 mm
Saída	PNP
Montagem	Não embutido
Frequência	200 Hz
Proteção	IP 67
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de montagem automotiva
Sistemas de transporte de materiais metálicos
Ambientes industriais com alta interferência eletromagnética
Células robóticas de manufatura

⚠ Considere outro se precisa de:

Aplicações com jatos de água de alta pressão (requer IP69K)
Ambientes com temperatura ambiente superior a 70 °C
Aplicações que exigem montagem embutida em metal (o modelo é não embutido)
Uso em atmosferas explosivas sem proteção adicional

APLICAÇÕES E USO

Monitoramento de posição em transportadores de carga.
Detecção de presença de peças em células robóticas de manufatura.
Sistemas de contagem de objetos metálicos em linhas de montagem.
Detecção de fim de curso em mecanismos de automação industrial.

COMO ESCOLHER

Antes de comprar o IM5131 IFM - Sensor Indutivo IFM Detecção de objetos PNP 40mm M12, verifique estes pontos:

Quando escolher este sensor?

Escolha o IM5131 para aplicações que exigem detecção de múltiplos tipos de metais à mesma distância (graças ao fator de correção 1) e em ambientes industriais com alta densidade de ruído eletromagnético.

Quando buscar outra alternativa?

Busque outro modelo se sua aplicação exigir montagem embutida em metal, se precisar de grau de proteção IP 69K (para lavagem de alta pressão) ou se o sistema de controle exigir saída NPN ou analógica.

ESPECIFICAÇÕES TÉCNICAS

Detecção e Desempenho
Alcance de detecção	40 mm	Distância nominal de operação
Tipo de montagem	Não embutido	Requisito de instalação para evitar interferência
Fator de correção	1 (todos os metais)	Igualdade de detecção para metais ferrosos e não-ferrosos

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação admissível
Saída de comutação	PNP	Configuração da lógica de sinal
Frequência de comutação	200 Hz	Velocidade máxima de operação do ciclo
Consumo de corrente	< 20 mA	Consumo em repouso

Condições Ambientais
Grau de proteção	IP 67	Estanqueidade contra sólidos e líquidos
Temperatura ambiente	-25...70 °C	Limites operacionais de temperatura
Resistência campo eletromagnético	300 mT	Imunidade a interferência externa

Dados Mecânicos
Conexão	M12	Padrão de interface física
Dimensões	40 x 40 x 54 mm	Tamanho físico do invólucro
Material	PA (Poliamida)	Composição do invólucro

COMPATIBILIDADE

Comunicação

• Digital de 24V DC

Conexões

Elétrica Conector M12, codificação A, 4 polos

Processo Montagem não embutida (requer zona livre ao redor da face)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas ferrosas	✓	Fator de correção 1 garante detecção em 40mm.
Ambientes com ruído eletromagnético	✓	Alta imunidade até 300 mT.
Submersão em água/limpeza pesada	✗	IP 67 não é suficiente para jatos de alta pressão ou submersão permanente.
CLP com entrada PNP	✓	Compatibilidade direta de sinal.

INSTALAÇÃO

Como instalar o IM5131 IFM - Sensor Indutivo IFM Detecção de objetos PNP 40mm M12

Verifique se a superfície de montagem é compatível com o tipo 'não embutido'.
Fixe o sensor utilizando a abraçadeira ou parafusos compatíveis, garantindo estabilidade mecânica.
Conecte o cabo M12 de 4 polos ao conector do sensor.
Verifique a tensão de alimentação (10-36 V DC) antes de energizar.
Ajuste o alinhamento do sensor para que o alvo passe dentro da zona de detecção efetiva.
Verifique os LEDs de status: Verde para energia e Amarelo para sinal de comutação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de operação (verde) não acende.	Falha na conexão do cabo M12 ou cabo rompido.	Verificar continuidade do cabo e tensão de alimentação nos pinos do conector.
LED de comutação (amarelo) não altera estado.	Alvo metálico fora da distância nominal ou desalinhado.	Medir distância entre face do sensor e alvo; ajustar para dentro da faixa nominal.
Saída de comutação não opera, sensor pode estar desativado.	Curto-circuito na saída ou sobrecarga.	Remover carga e verificar se a saída reage normalmente com voltímetro.
Chaveamento falso ou inconsistente.	Interferência eletromagnética extrema (acima de 300 mT).	Monitorar proximidade de motores ou cabos de alta potência e garantir blindagem adequada.

DOCUMENTAÇÃO TÉCNICA

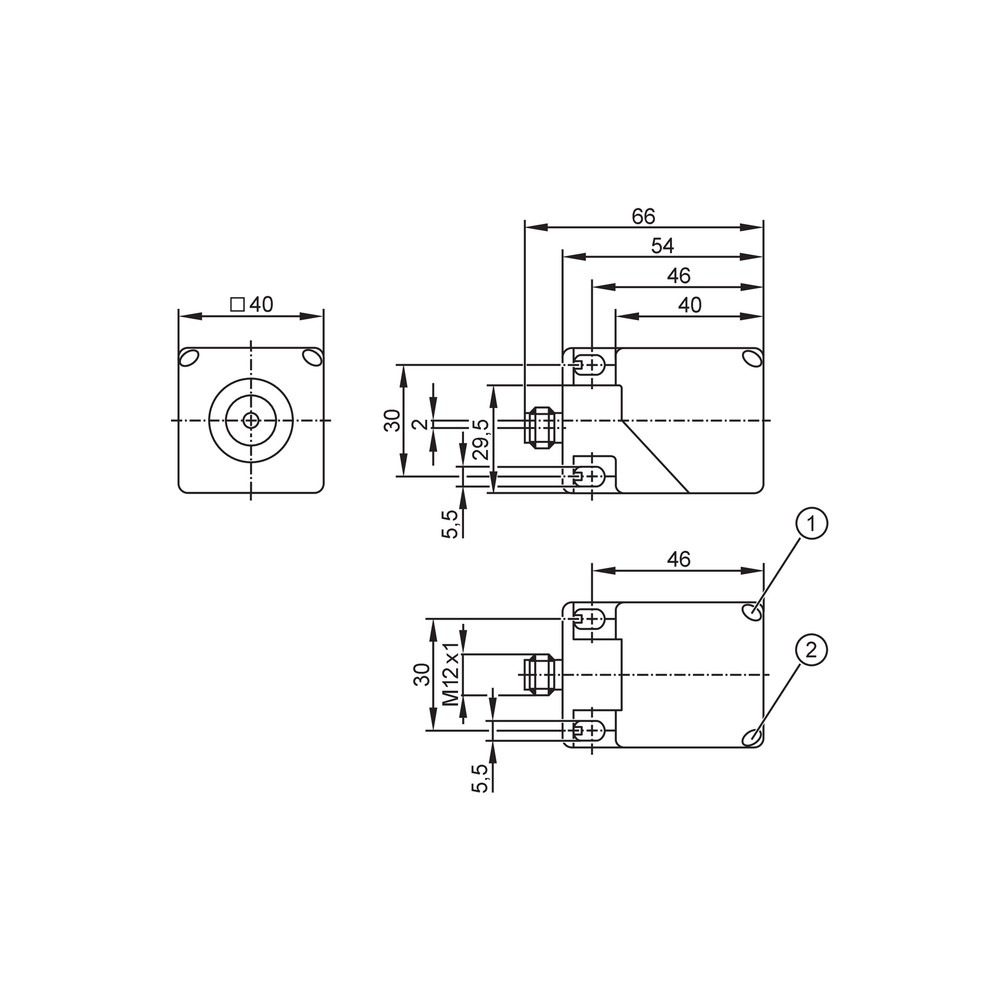

Datasheet Técnico IM5131 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM5131 e para que serve?

O IM5131 é um sensor indutivo retangular com alcance de 40 mm, ideal para detecção de metais sem contato em automação industrial.

Este sensor detecta metais diferentes do aço comum?

Sim, este modelo possui fator de correção 1, o que significa que ele detecta todos os metais (aço, aço inoxidável, cobre, alumínio e latão) a uma distância de detecção constante de 40 mm.

Posso usar este sensor em ambientes de lavagem de alta pressão?

Este sensor não é indicado para aplicações que exigem submersão prolongada em líquidos ou lavagem sob alta pressão, pois possui grau de proteção IP 67 e não IP 69K.

Existem limitações de ambiente para este sensor?

O sensor não deve ser aplicado em locais onde o calor ambiente exceda 70 °C ou onde a imunidade eletromagnética seja superior a 300 mT.

O que fazer se o sensor parar de detectar os objetos?

Verifique o LED de status: se o LED verde (operação) estiver desligado, a alimentação pode estar falhando. Se o LED amarelo (chaveamento) não mudar mesmo com um alvo presente, verifique o alinhamento ou a distância de detecção.

Por que o sensor envia sinais falsos ou intermitentes?

Problemas de detecção intermitente podem ser causados por ruído eletromagnético externo ou cabo mal conectado; utilize cabos blindados se o ambiente industrial for ruidoso.

Este sensor é melhor do que um sensor fotoelétrico?

O IM5131 é uma solução de sensor único. Se você precisa de redundância ou monitoramento complexo, sistemas de visão podem ser alternativas, mas para detecção de presença padrão, este sensor é otimizado para robustez.

Como saber se o IM5131 é compatível com meu CLP?

A escolha depende da tecnologia de saída necessária (PNP ou NPN) e da distância. O IM5131 utiliza saída PNP, verifique se seu controlador aceita este tipo de sinal antes da compra.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige fixação em suporte rígido, conexão via cabo M12 padrão e verificação de que o alvo não colida com a face ativa para evitar danos ao invólucro de poliamida.

Por que comprar este item através da intermediação da Melhor Indústria?

A IFM realiza o faturamento direto para garantir a procedência do componente original, oferecendo suporte técnico direto aos usuários finais.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída do sensor onde a carga é conectada ao potencial negativo, e o sinal de comutação fornece positivo (+V). (Ref.: Saída de comutação)

Fator de Correção 1

Característica do sensor que permite detectar diferentes metais ferrosos e não-ferrosos na mesma distância nominal. (Ref.: Fator de correção)

IP 67

Classificação de proteção contra poeira e submersão temporária em água até 1 metro de profundidade. (Ref.: Grau de proteção)

Histerese

A diferença entre o ponto de ativação e o ponto de desativação do sensor, evitando sinais instáveis perto do limite de detecção. (Ref.: Histerese)

Não embutido

Tipo de montagem onde o sensor necessita de uma zona livre ao redor da face ativa para operar sem interferências metálicas. (Ref.: Tipo de montagem)
