Sensor Indutivo IFM IM512A - 20mm PNP M12 ATEX

Pré-visualizar: IM512A IFM - Sensor Indutivo ifm Áreas Explosivas 20mm PNP M12 IP67

IM512A IFM - Sensor Indutivo ifm Áreas Explosivas 20mm PNP M12 IP67

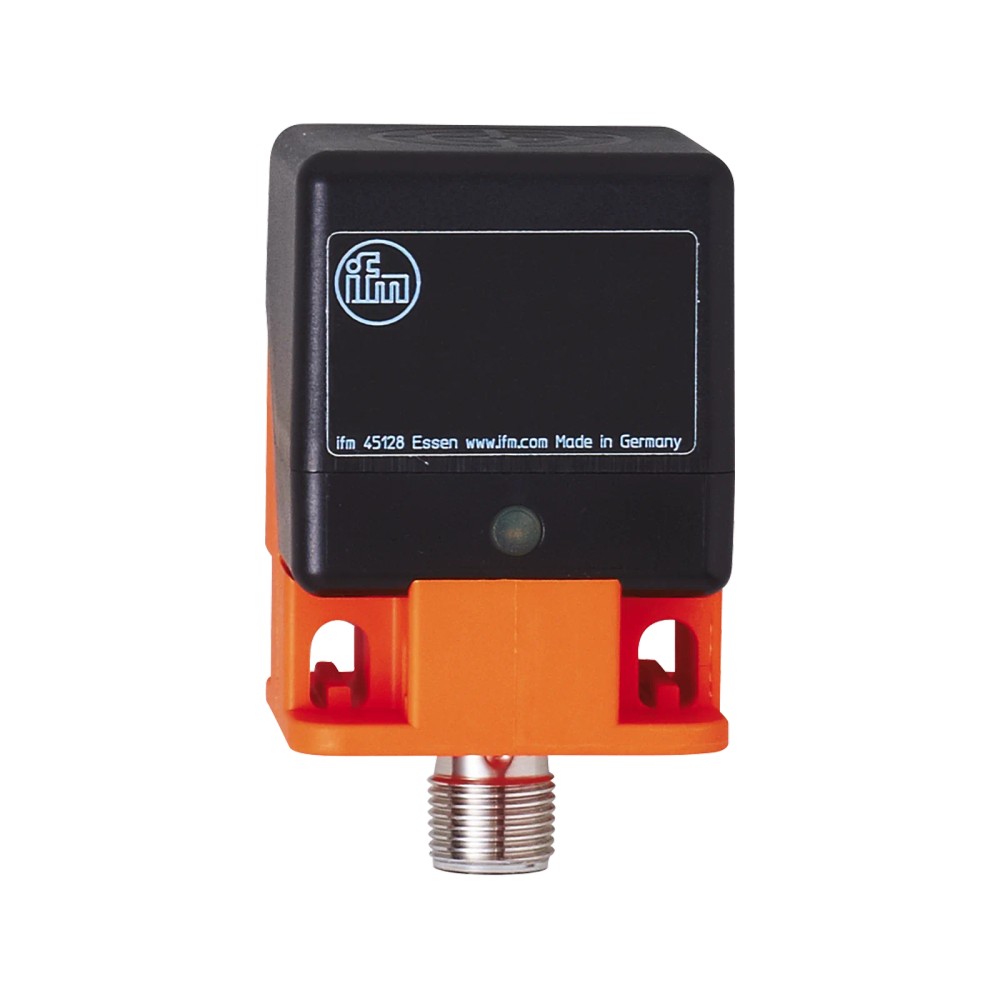

Imagem meramente ilustrativa

R$ 758,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM512A
EAN: 4021179271837
NCM do produto: 85365090

Destaques do Produto Alcance 20 mm...mais

Fechar menu

Saiba mais sobre: "IM512A IFM - Sensor Indutivo ifm Áreas Explosivas 20mm PNP M12 IP67"

Destaques do Produto

Alcance

20 mm

Saída

PNP

Conexão

M12

Aplicação

Áreas Explosivas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IM512A IFM - Sensor Indutivo para Áreas Explosivas 20mm PNP M12 IP67

O IM512A é um sensor indutivo retangular de alta precisão projetado para operar em ambientes com atmosferas potencialmente explosivas (certificação ATEX). Com um alcance de detecção de 20 mm e montagem embutida, ele oferece uma solução robusta para automação industrial crítica. Destaca-se por sua saída PNP antivalente e alto grau de proteção IP67, operando com tensão de 10 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	20 mm
Tipo	Indutivo (embutido)
Saída	PNP Antivalente
Tensão	10...30 V DC
Conexão	M12
Proteção	IP65/IP67
Temp. Op.	-20 a 60 °C
MTTF	1326 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em zonas industriais classificadas (Ex ec/tc).
Aplicações que exigem alta repetibilidade e confiabilidade com MTBF elevado.
Ambientes com presença de poeira ou umidade (Grau IP67).
Sistemas de automação com controladores baseados em lógica PNP.

⚠ Considere outro se precisa de:

Instalação em ambientes com temperatura inferior a -20°C ou superior a 60°C.
Uso para detecção de objetos não metálicos.
Instalação em locais que exijam sensores com montagem não embutida (devido à blindagem magnética do IM512A).
Aplicação em zonas explosivas sem a verificação prévia do nível de risco e compatibilidade com as normas ATEX citadas.

APLICAÇÕES E USO

Detecção de posição em ambientes com gases ou poeiras inflamáveis (Zona 2 e 22).
Monitoramento de fim de curso em equipamentos de automação expostos a poeira.
Aplicações em sistemas de transporte de materiais onde a integridade contra poeira é essencial.
Feedback de posição para válvulas e atuadores em processos químicos leves.

COMO ESCOLHER

Antes de comprar o IM512A IFM - Sensor Indutivo para Áreas Explosivas 20mm PNP M12 IP67, verifique estes pontos:

Quando utilizar o IM512A

Utilize este modelo quando for necessário detectar metais em atmosferas onde a proteção contra ignição é mandatória (Ex ec/tc) e o espaço de instalação permite o formato retangular de 40x40mm.

Quando buscar outra alternativa

Se a aplicação não requer aprovação ATEX, modelos da série IGS ou outros sensores indutivos padrão podem ser mais econômicos. Se o ambiente exige detecção superior a 20mm, considere sensores de longo alcance ou sensores capacitivos.

ESPECIFICAÇÕES TÉCNICAS

Certificações e Proteção
Identificação ATEX	II 3G Ex ec IIC T4 Gc / II 3D Ex tc IIIC T95°C Dc	Certificação para áreas potencialmente explosivas.
Grau de Proteção	IP65, IP67	Proteção contra poeira e imersão temporária.

Dados Elétricos
Tensão de Operação	10...30 V DC	Faixa de alimentação permitida.
Corrente de Saída	200 mA	Capacidade máxima de corrente constante.
Consumo de Corrente	< 15 mA	Consumo em repouso.
Proteção	Curto-circuito, sobrecarga, inversão de polaridade	Segurança operacional integrada.

Faixa de Detecção
Alcance de Detecção	20 mm	Distância nominal de detecção.
Histerese	1...20 % de Sr	Diferencial de comutação.
Frequência de Comutação	100 Hz	Velocidade máxima de operação.

Dados Mecânicos
Dimensões	40 x 40 x 54 mm	Gabinete retangular.
Conexão	M12, 4 pinos, contatos dourados	Interface elétrica padrão.
Montagem	Embutido	Modo de instalação física.

COMPATIBILIDADE

Comunicação

• Não aplicável (Sinal discreto)

Conexões

Elétrica M12, 4 pinos, codificação A

Processo Montagem embutida, formato retangular 40x40mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças ferrosas	✓	Sensor indutivo projetado para metais.
Áreas ATEX (Zonas 2/22)	✓	Possui certificação específica para estas zonas.
Detecção de Plásticos/Vidro	✗	Princípio indutivo não reage a materiais isolantes.

INSTALAÇÃO

Como instalar o IM512A IFM - Sensor Indutivo para Áreas Explosivas 20mm PNP M12 IP67

Verifique se o local de montagem está livre de detritos metálicos.
Posicione o sensor IM512A no suporte, respeitando a área livre para montagem embutida.
Fixe o sensor utilizando os parafusos adequados, sem exceder o torque recomendado.
Conecte o cabo M12, garantindo que a vedação do conector esteja correta para manter o IP67.
Verifique se o LED amarelo indica o status de chaveamento durante um teste de aproximação do alvo.
Valide se a conexão elétrica (tensão e saída PNP) está conforme o diagrama elétrico.

Diagrama Elétrico

ACESSÓRIOS

Tampa de proteção M12x1 (aço)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED indicativo de status não acende ou sensor não comuta.	Tensão fora da faixa de 10-30V DC.	Medir a tensão no conector M12 com multímetro.
Sinal intermitente ou ruído na saída.	Falha na vedação ou oxidação do conector M12.	Inspecionar pinos do conector e torque de aperto.
O sensor não detecta o objeto (o status não muda).	Objeto alvo muito distante ou desalinhado.	Verificar se a distância está dentro dos 16,2 mm da zona de trabalho.
Deriva no ponto de comutação ou desligamento de segurança.	Sobretemperatura ambiente (> 60°C).	Verificar temperatura no local de instalação.

DOCUMENTAÇÃO TÉCNICA

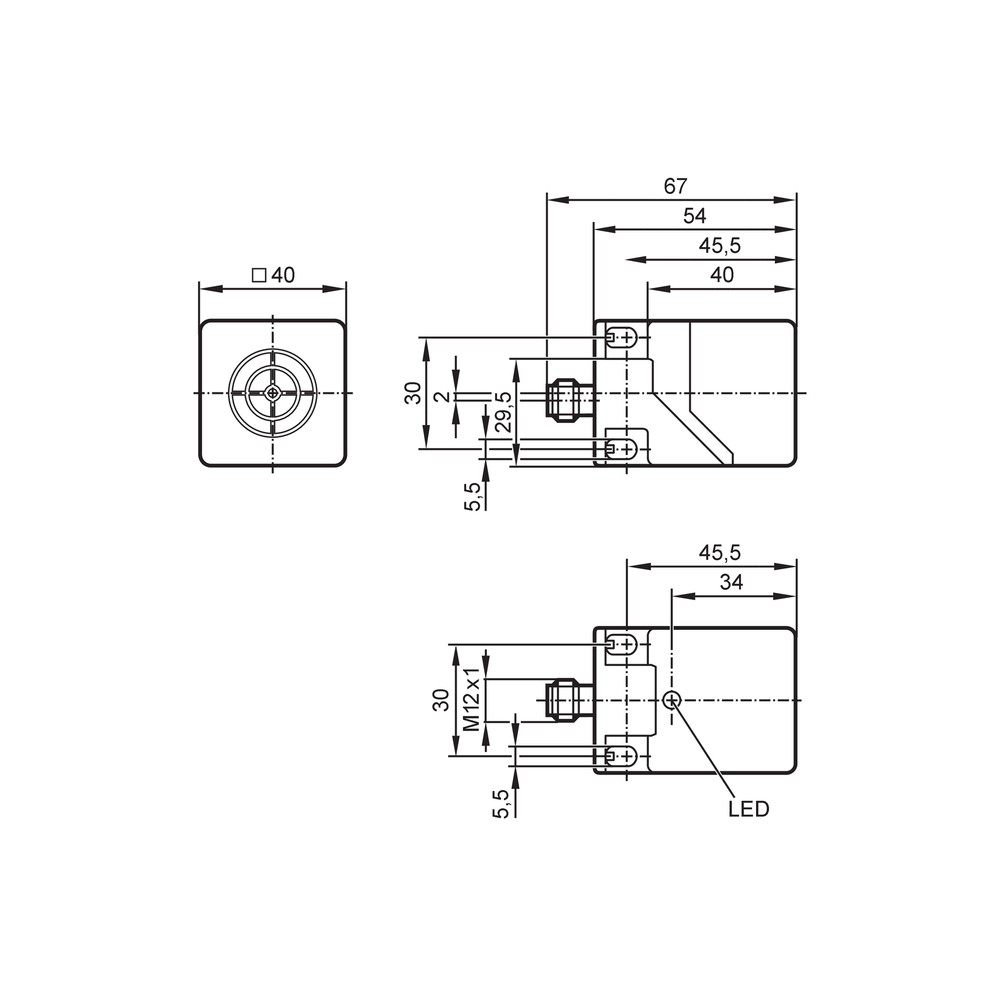

Datasheet Técnico IM512A (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IM512A da ifm?

O IM512A é um sensor indutivo retangular com alcance de 20 mm, projetado para detecção sem contato de objetos metálicos em ambientes industriais, incluindo áreas com atmosfera potencialmente explosiva.

O que vem na embalagem além do sensor?

Sim, ele acompanha uma tampa de proteção M12x1 em aço para o conector, garantindo a integridade da conexão em ambientes severos.

Posso instalar este sensor de forma não embutida?

Não, este modelo é classificado para montagem embutida e não deve ser aplicado em situações que exijam instalação não embutida devido à sua geometria de campo magnético.

Este sensor detecta plásticos ou outros materiais não metálicos?

Não, este sensor foi desenvolvido especificamente para detecção de metais. Ele não detectará plásticos, madeiras ou líquidos, a menos que possuam partes metálicas detectáveis.

O que fazer se o sensor não estiver mudando de estado?

A ausência de sinal (LED apagado) ou sinal contínuo indica falha. Verifique a tensão de alimentação (10-30V DC) e a integridade do cabo M12.

O sensor está falhando na detecção, qual a causa provável?

Pode ser um desalinhamento mecânico ou acúmulo de detritos na face sensível. Verifique se a distância entre o objeto e a face está dentro da faixa de 0 a 16,2 mm.

Este modelo pode ser substituído por um sensor indutivo padrão da linha IFM?

O IM512A é otimizado para áreas explosivas (ATEX) com proteção aumentada (Ex ec/tc). Sensores indutivos padrão da linha geral não possuem essa certificação e não devem substituir este modelo em áreas classificadas.

Devo escolher este modelo ou um modelo padrão para minha linha de montagem?

A escolha depende da zona de operação. Se o ambiente é classificado como zona 2 ou 22, o IM512A é o indicado. Para áreas seguras comuns, modelos padrão são suficientes.

Quais cuidados tomar na instalação elétrica?

A instalação deve seguir o torque recomendado para o conector M12 e garantir que a distância de trabalho nominal (0 a 16,2 mm) seja respeitada para evitar desgaste prematuro.

Como verificar a procedência e certificação do sensor?

O produto é fabricado pela ifm electronic e conta com as aprovações BVS 20 ATEX E 057 X e IECEx BVS 20.0044X para garantir a segurança conforme normas internacionais.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que utiliza um campo eletromagnético de alta frequência para detectar objetos metálicos sem contato físico (Ref.: EN 60947-5-2).

ATEX

Diretiva europeia que rege equipamentos destinados a atmosferas explosivas, exigindo proteção contra ignição (Ref.: II 3G Ex ec IIC T4 Gc / II 3D Ex tc IIIC T95°C Dc).

Saída PNP

Configuração de saída que comuta o sinal positivo (VCC) para a carga quando o sensor detecta o alvo.

Montagem Embutida

O sensor pode ser montado face a face com o metal circundante sem que isso afete o campo de detecção (Ref.: Flush mounting).

Histerese

A diferença entre o ponto de ativação e o ponto de desativação do sensor, crucial para evitar oscilações em detecções limítrofes (Ref.: 1...20 % de Sr).
