Sensor Indutivo IFM IM5128 - Detecção 20mm PNP

Pré-visualizar: IM5128 IFM - Sensor Indutivo IFM Detecção de objetos PNP 20mm M12 IP67

IM5128 IFM - Sensor Indutivo IFM Detecção de objetos PNP 20mm M12 IP67

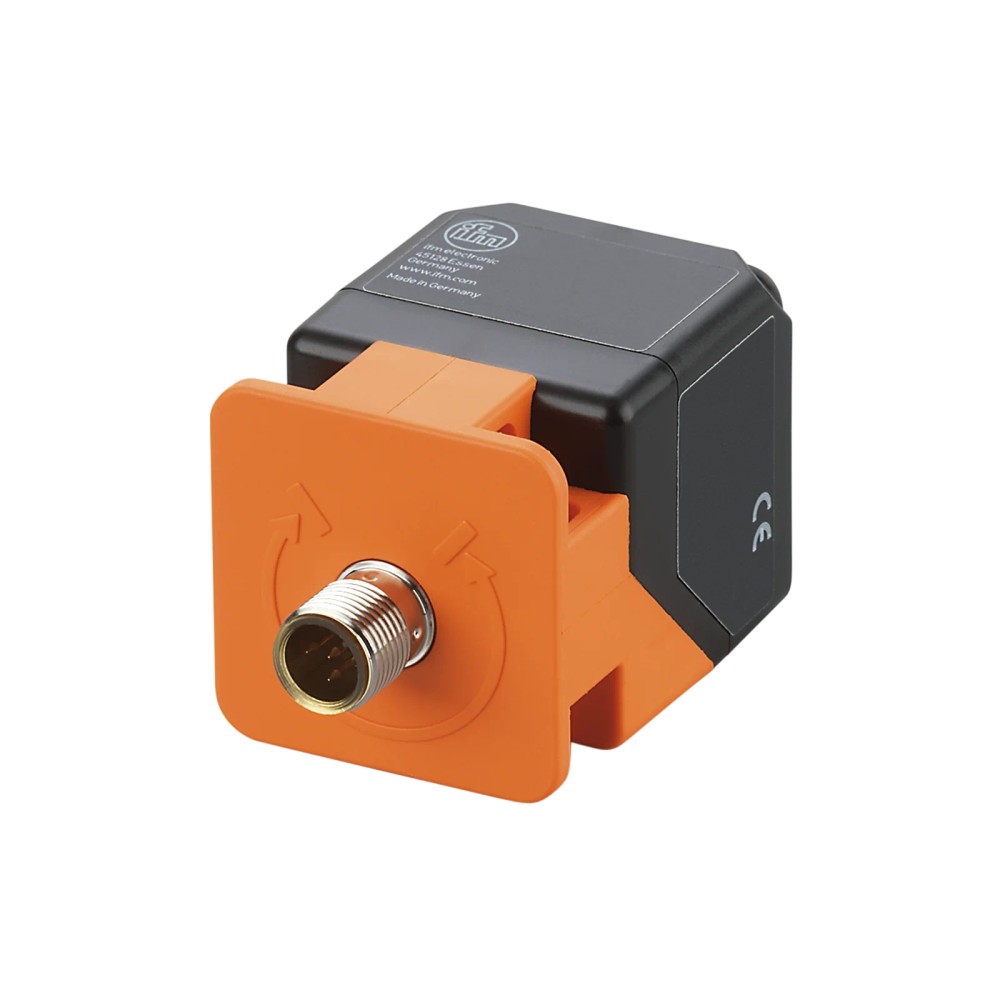

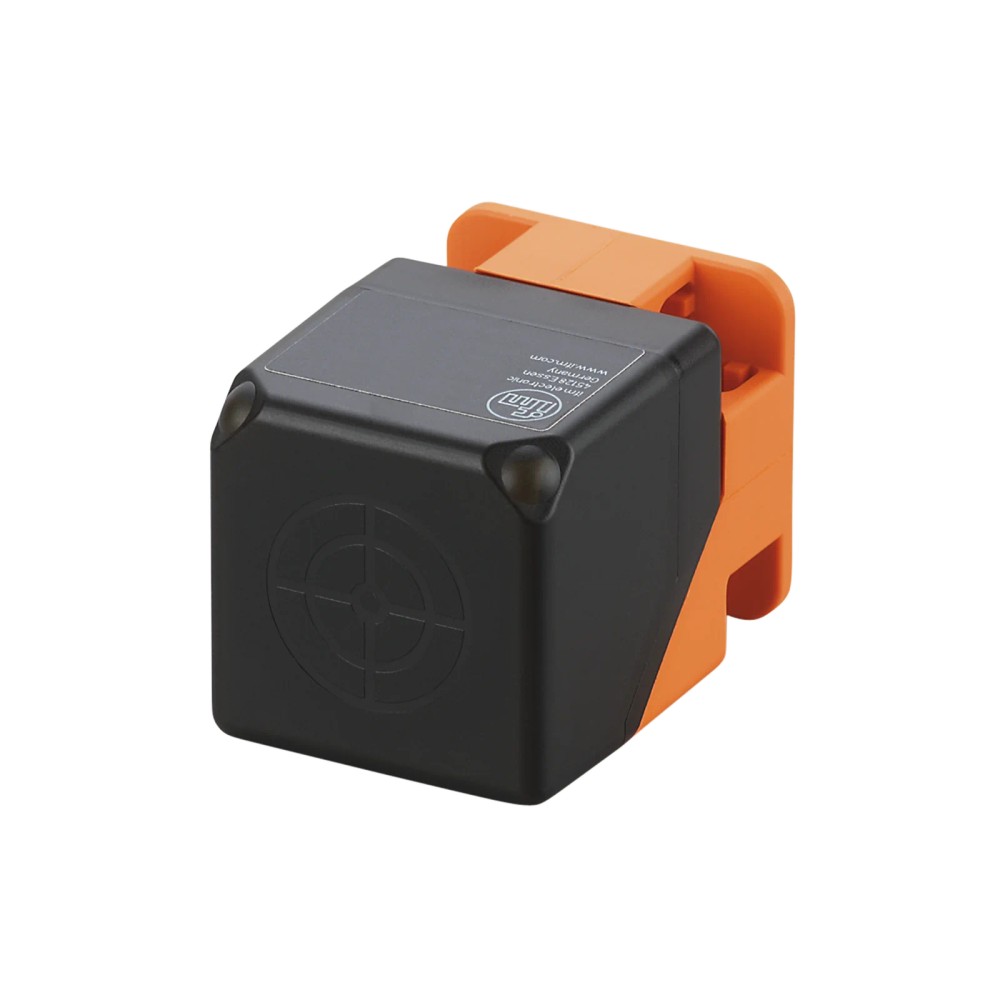

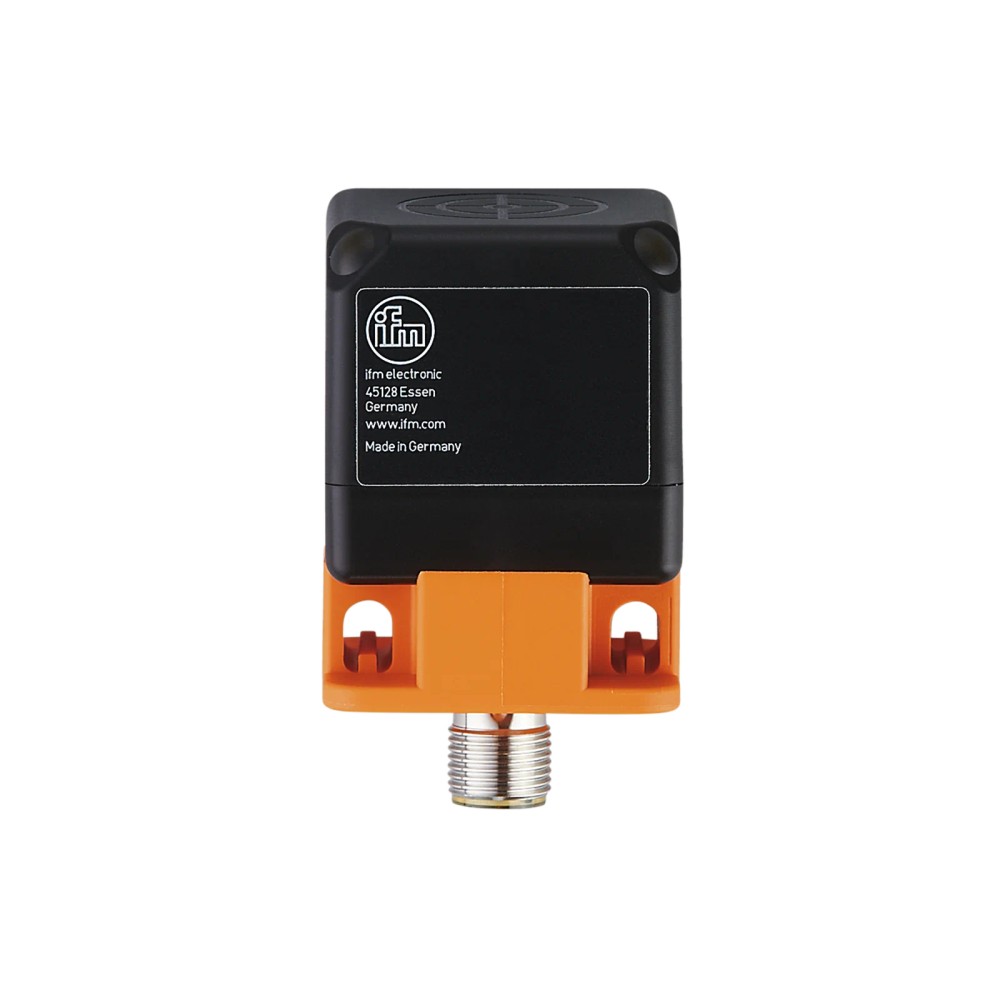

Imagem meramente ilustrativa

R$ 656,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5128
EAN: 4021179131391
NCM do produto: 85365090

Destaques do Produto Alcance 20 mm...mais

Fechar menu

Saiba mais sobre: "IM5128 IFM - Sensor Indutivo IFM Detecção de objetos PNP 20mm M12 IP67"

Destaques do Produto

Alcance

20 mm

Saída

PNP

Conexão

M12

Tipo de Corrente

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IM5128 - Detecção de objetos 20mm PNP M12

O IM5128 é um sensor indutivo retangular da IFM, projetado para detecção precisa e sem contato de objetos metálicos em processos industriais. Possui alcance de 20 mm, configuração de saída PNP e conexão padrão M12. É ideal para ambientes industriais que exigem robustez, alta frequência de comutação e imunidade a campos eletromagnéticos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IM5128
Alcance	20 mm
Saída	PNP
Configuração	Normalmente aberto
Conexão	M12
Proteção	IP 67
Tensão	10...36 V DC
Frequência	200 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em linhas de montagem
Monitoramento de posição em máquinas de embalagem
Automação industrial que utiliza lógica PNP 24V

⚠ Considere outro se precisa de:

Instalação em ambientes com temperaturas fora do range -25...70 °C
Aplicações que exijam protocolo de comunicação IO-Link (este modelo é digital padrão)
Uso em sistemas de comando que requerem saída NPN

APLICAÇÕES E USO

Detecção de presença ou posição de peças metálicas em linhas de transporte.
Monitoramento de atuadores pneumáticos ou sistemas mecânicos em automação.
Uso em ambientes industriais com presença de poeira ou umidade (IP67).
Aplicações que requerem resistência a campos eletromagnéticos até 300 mT.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IM5128 - Detecção de objetos 20mm PNP M12, verifique estes pontos:

Quando escolher o IM5128

Ideal para aplicações onde a detecção de objetos ferrosos e não ferrosos requer uniformidade (fator de correção 1) e alta resistência a campos eletromagnéticos.

Quando buscar alternativas

Considere outros modelos se a aplicação necessitar de alcance superior a 20 mm, saída NPN, ou comunicação via protocolo IO-Link.

ESPECIFICAÇÕES TÉCNICAS

Desempenho
Tipo de sensor	Indutivo	Tecnologia de detecção para objetos metálicos
Alcance de detecção	20 mm	Distância nominal de operação

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação permitida
Tipo de saída	PNP	Lógica de comutação
Frequência de comutação	200 Hz	Capacidade de resposta

Dados Mecânicos
Dimensões	40 x 40 x 54 mm	Dimensões físicas do invólucro
Grau de proteção	IP 67	Resistência a contaminantes
Conexão	M12	Interface de conexão elétrica

COMPATIBILIDADE

Comunicação

• Digital Standard (PNP)

Conexões

Elétrica Conector M12

Processo Montagem embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC com entrada PNP	✓	Compatível com entradas digitais lógicas de 24V PNP padrão.
Ambiente com forte campo magnético	✓	Possui imunidade comprovada até 300 mT.
Rede IO-Link	✗	O modelo não suporta comunicação digital avançada IO-Link.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IM5128 - Detecção de objetos 20mm PNP M12

Verificar se a tensão de alimentação está dentro do intervalo 10-36V DC.
Posicionar o sensor respeitando a distância de trabalho de 0-16,2 mm.
Fixar o sensor utilizando suporte compatível, evitando tensões mecânicas no corpo.
Conectar o cabo M12, garantindo que o travamento seja efetuado corretamente.
Verificar se o LED verde de operação está aceso após a energização.
Testar a detecção passando um objeto metálico para verificar o LED amarelo de status.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED verde desligado e ausência de sinal de saída.	Tensão de alimentação fora da faixa ou inversão de cabos.	Medir a tensão nos pinos do conector M12 com multímetro.
Sensor não comuta ou apresenta comportamento intermitente.	Curto-circuito na carga ou sobrecarga de corrente na saída.	Verificar se a corrente da carga excede 200 mA.
Detecção constante ou falha ao desativar o sinal.	Acúmulo excessivo de material metálico na face ativa.	Limpar a face ativa e inspecionar visualmente.
Sinal intermitente durante o funcionamento da máquina.	Mau contato no conector M12 por vibração ou oxidação.	Reapertar o conector e verificar integridade dos pinos.

DOCUMENTAÇÃO TÉCNICA

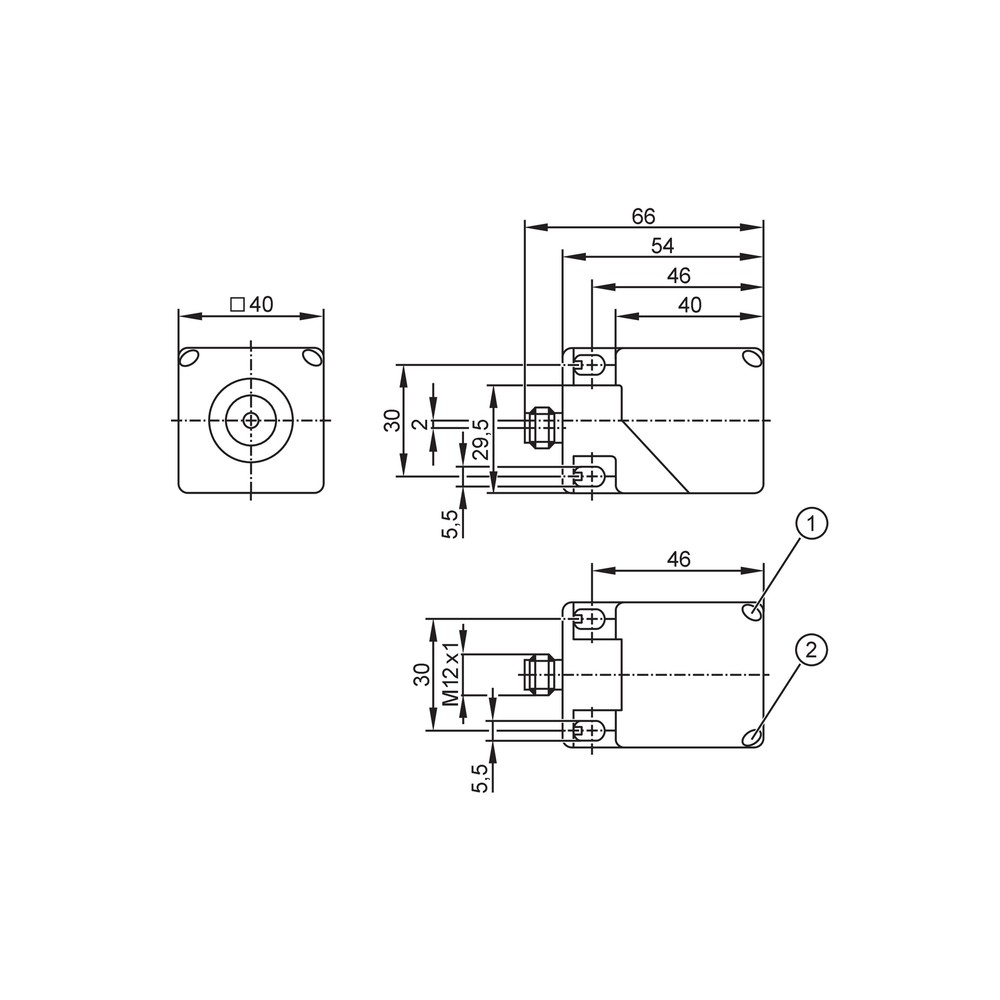

Datasheet Técnico IM5128 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM5128 e para que serve?

O IM5128 é um sensor indutivo retangular da IFM projetado para detecção de posição sem contato em automação industrial, com alcance de 20 mm.

O que acompanha o sensor indutivo IM5128 na embalagem?

O sensor acompanha o dispositivo principal, não incluindo cabos de conexão M12 ou suportes de fixação adicionais em sua embalagem padrão.

Existe alguma restrição de temperatura para o uso deste sensor?

O sensor não deve ser aplicado em ambientes com temperaturas superiores a 70 °C ou inferiores a -25 °C, conforme a especificação de temperatura ambiente.

O IM5128 pode ser usado em qualquer ambiente úmido?

Este sensor possui proteção IP67, mas não é projetado para submersão contínua em fluidos corrosivos ou aplicações de lavagem de alta pressão industrial pesada.

Como diagnosticar uma falha de operação no IM5128?

Sintomas como falha na comutação ou led de status apagado indicam possível falha na alimentação de 10-36V DC ou dano no cabo conector M12.

O que verificar antes de substituir o sensor por suspeita de defeito?

Verifique a continuidade do cabo M12 e meça a tensão de alimentação no terminal antes de concluir que o sensor está defeituoso.

Posso substituir um sensor NPN por este modelo IM5128?

O IM5128 utiliza tecnologia de saída PNP, enquanto modelos NPN são incompatíveis com entradas digitais configuradas estritamente para lógica NPN.

Este modelo é adequado para ambientes com alta interferência eletromagnética?

Este modelo é um sensor de detecção padrão; para ambientes com campos magnéticos extremos superiores a 300 mT, este sensor oferece imunidade, mas deve ser validado conforme a aplicação.

Quais cuidados tomar na instalação elétrica do IM5128?

Certifique-se de que o conector M12 esteja firmemente rosqueado e o LED verde de operação esteja aceso após energizar o sensor.

Qual a confiabilidade e durabilidade esperada deste sensor?

O produto possui grau de proteção IP67 e MTTF de 1165 anos, garantindo alta confiabilidade operacional em condições normais de uso industrial.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta a carga para o positivo da alimentação. (Ref.: 10...36 V DC)

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Proteção IP)

MTTF

Tempo médio até a falha, indicando a confiabilidade do componente. (Ref.: 1165 anos)

Distância de comutação (Sr)

Distância nominal na qual o sensor detecta o alvo metálico. (Ref.: 20 mm)

Fator de correção 1

Capacidade de detectar todos os metais ferrosos e não ferrosos à mesma distância. (Ref.: Fator de correção)
