Sensor Indutivo IFM IM5127 - 15mm PNP/NPN M12

Pré-visualizar: IM5127 IFM - Sensor Indutivo IFM Detecção de objetos 15mm PNP/NPN M12

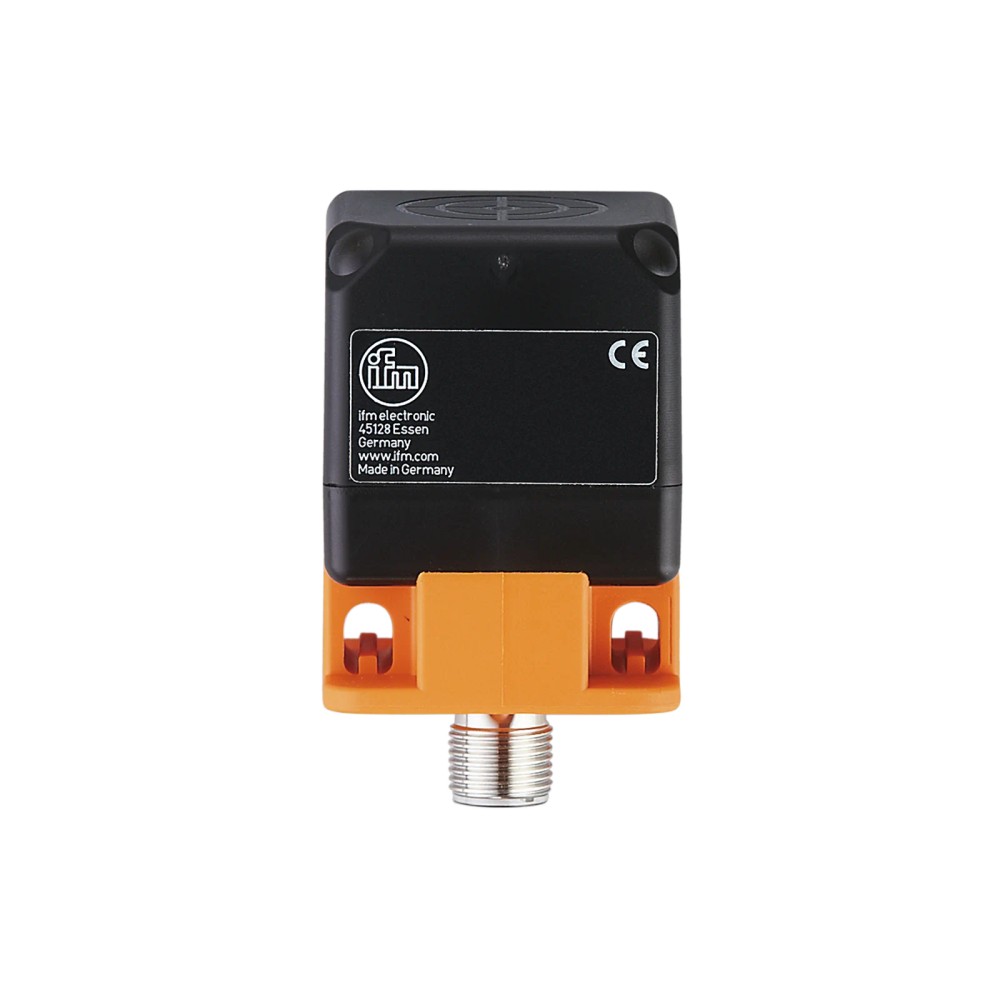

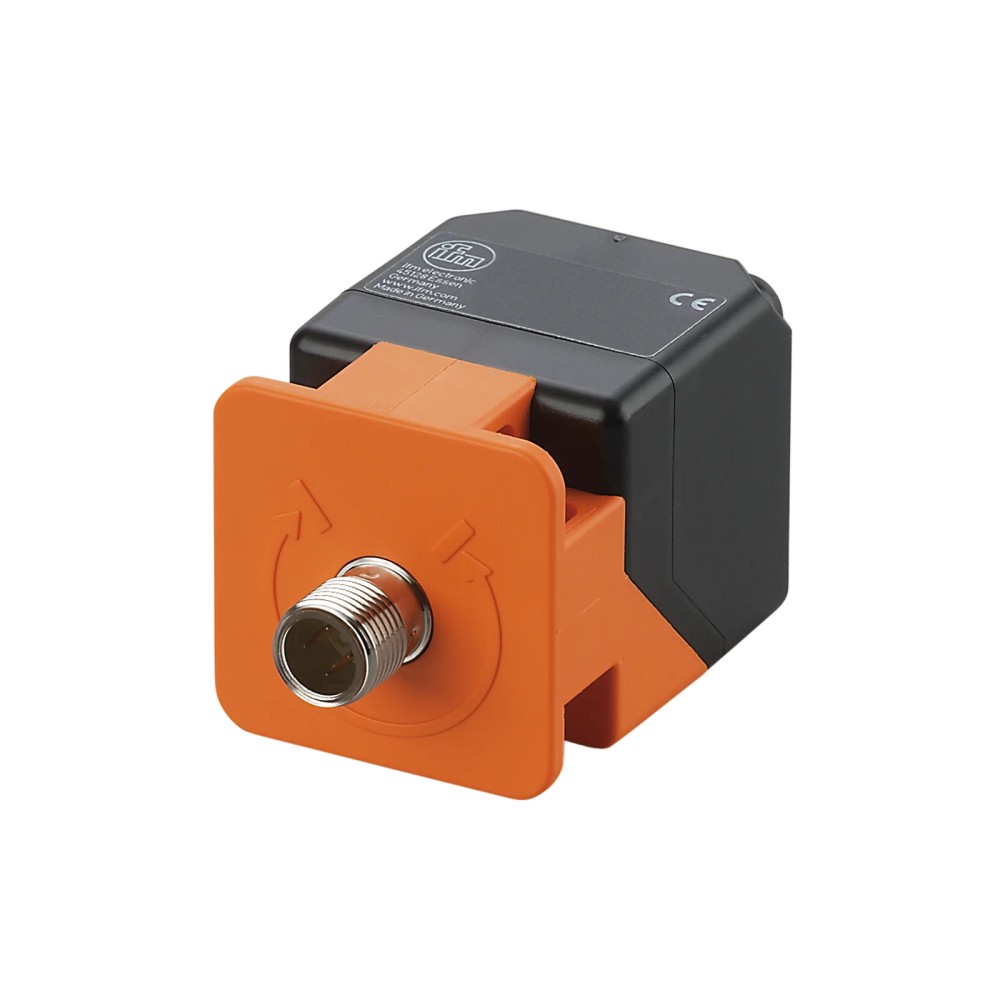

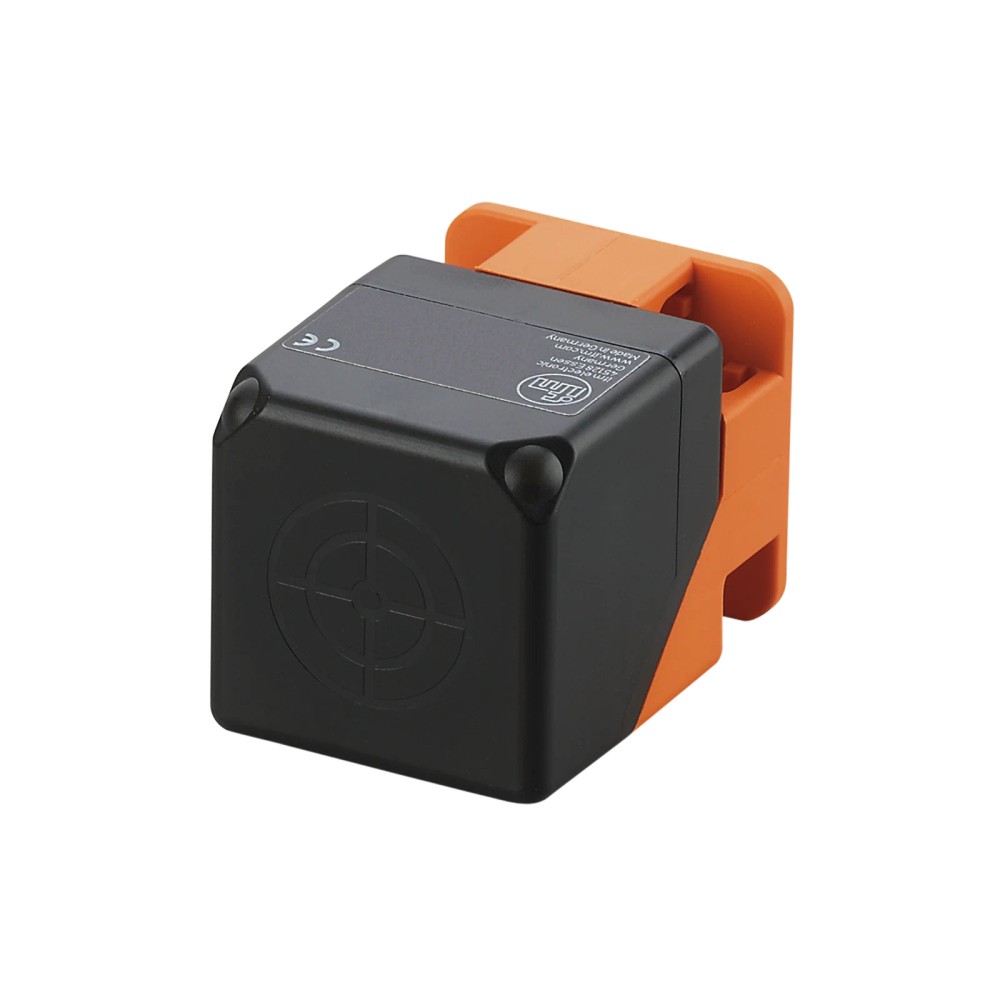

IM5127 IFM - Sensor Indutivo IFM Detecção de objetos 15mm PNP/NPN M12

Imagem meramente ilustrativa

R$ 772,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5127
EAN: 4021179131384
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "IM5127 IFM - Sensor Indutivo IFM Detecção de objetos 15mm PNP/NPN M12"

Destaques do Produto

Distância de detecção

15 mm

Tipo de saída

PNP/NPN

Conexão

M12

Montagem

Embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IM5127 IFM - Sensor Indutivo IFM Detecção de objetos 15mm PNP/NPN M12

O IM5127 é um sensor indutivo de formato retangular, desenvolvido para detecção de objetos metálicos em linhas de automação. Com alcance de 15 mm e montagem embutida, oferece alta confiabilidade em ambientes industriais variados. Possui conexão M12 e saída configurável PNP/NPN, operando com tensão entre 10 e 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	15 mm
Tipo	Indutivo
Saída	PNP/NPN
Conexão	M12
Grau de proteção	IP 67
Tensão	10-36 V DC
Frequência	200 Hz
Montagem	Embutida

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com detecção de metais ferrosos e não ferrosos
Linhas de montagem e transporte de peças metálicas
Ambientes com presença de poeira e umidade (IP67)

⚠ Considere outro se precisa de:

Aplicações em temperaturas fora da faixa de -25 a 70 °C
Detecção de alvos não metálicos
Ambientes com interferência eletromagnética massiva sem blindagem adequada do cabo

APLICAÇÕES E USO

Detecção de presença de peças em esteiras transportadoras
Monitoramento de posição em máquinas de embalagem
Contagem de componentes metálicos em processos produtivos
Detecção de fim de curso em cilindros pneumáticos com peças metálicas

COMO ESCOLHER

Antes de comprar o IM5127 IFM - Sensor Indutivo IFM Detecção de objetos 15mm PNP/NPN M12, verifique estes pontos:

Quando utilizar o IM5127

Ideal para aplicações industriais padrão onde é necessária a detecção de metais e o espaço exige um sensor retangular com montagem embutida de 15 mm.

Quando buscar outra alternativa

Se a aplicação exigir detecção de materiais não metálicos (como plástico ou madeira), distâncias superiores a 15 mm ou ambientes com temperaturas extremas fora da faixa especificada.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	15 mm	Distância nominal de detecção com montagem embutida
Distância real de comutação Sr	15 mm ± 10%	Variação admissível na detecção

Dados elétricos
Tensão de operação	10...36 V DC	Limite de tensão de alimentação
Frequência de comutação	200 Hz	Capacidade máxima de ciclos por segundo
Saída de comutação	PNP/NPN	Configuração da saída

Dados mecânicos e ambientais
Dimensões	40 x 40 x 54 mm	Tamanho físico do invólucro
Grau de proteção	IP 67	Proteção contra ingresso de poeira e água
Temperatura ambiente	-25...70 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Digital Standard (IO-Link não disponível neste modelo)

Conexões

Elétrica Conector M12, 4 pinos

Processo Montagem retangular embutida

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alvos metálicos ferrosos	✓	É a aplicação base para sensores indutivos.
Alvos metálicos não ferrosos (Alumínio, Cobre)	✓	O sensor detecta, porém com fator de correção (alcance reduzido).
Alvos plásticos ou madeira	✗	Sensor indutivo requer condutividade elétrica.

INSTALAÇÃO

Como instalar o IM5127 IFM - Sensor Indutivo IFM Detecção de objetos 15mm PNP/NPN M12

Limpe a área de instalação para remover detritos metálicos.
Fixe o sensor no suporte utilizando os parafusos adequados, respeitando o formato retangular.
Verifique se o alinhamento permite que o objeto passe dentro da distância de detecção de 15 mm.
Conecte o cabo M12 de 4 pinos, garantindo o travamento rotatório do conector.
Alimente o sistema com 10-36 V DC.
Realize o teste de comutação observando o acendimento do LED amarelo.

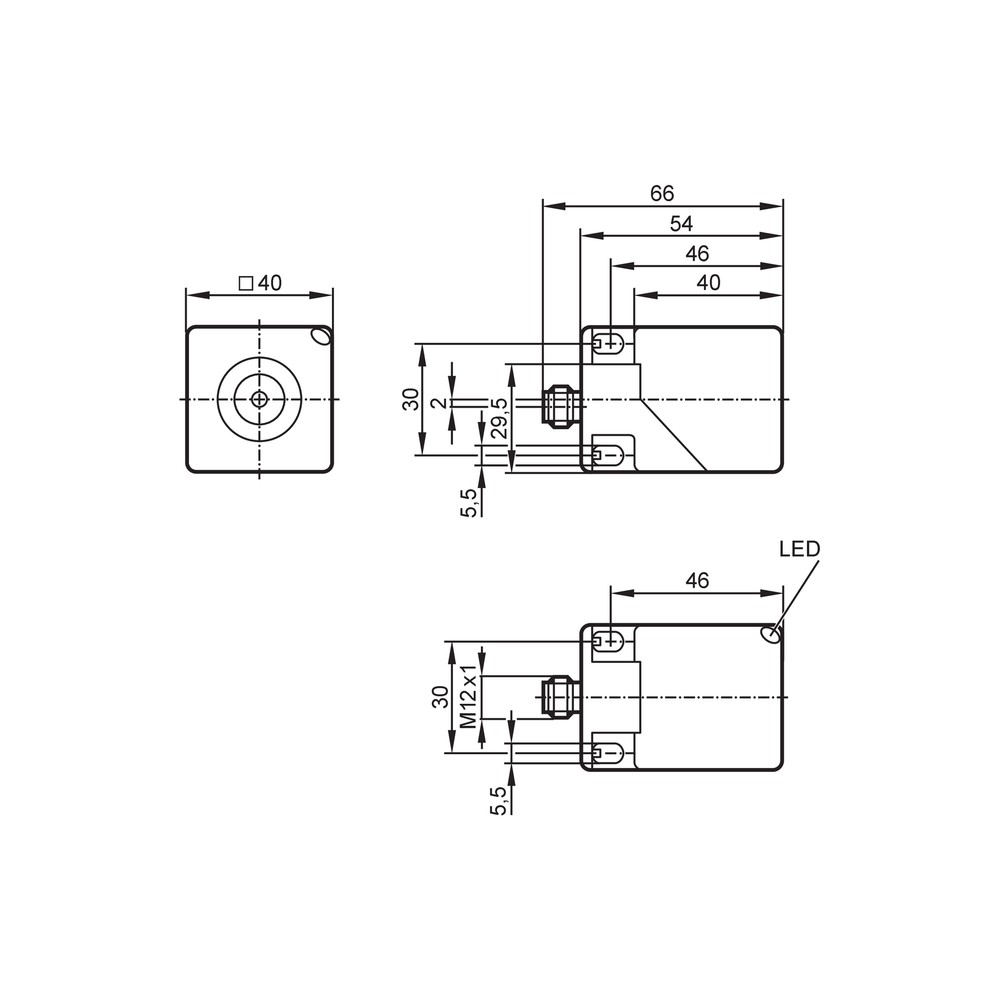

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED indica falha	Curto-circuito na carga ou sobrecarga	Verificar se a carga conectada excede 100 mA
Sensor inoperante	Inversão de polaridade na fiação	Checar esquema de ligação do cabo M12
Falha na detecção intermitente	Objeto metálico fora da distância de operação	Medir distância entre face ativa e o objeto
Sinal instável	Danos físicos no conector M12	Verificar oxidação ou pinos tortos no conector

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico - IM5127 (Datasheet) Desenho em Escala 2D (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM5127 e para que ele serve?

O IM5127 é um sensor indutivo retangular da IFM, projetado para detectar a presença ou ausência de objetos metálicos sem contato físico, operando com uma distância de comutação de 15 mm.

O que acompanha o produto na embalagem?

Ele acompanha o corpo do sensor. Conectores M12, cabos de conexão e suportes de fixação devem ser adquiridos separadamente conforme a necessidade da aplicação.

O sensor IM5127 consegue detectar objetos plásticos ou madeira?

Este sensor é projetado para detectar apenas metais. Ele não detecta plásticos, líquidos, vidros ou outros materiais não metálicos.

Posso utilizar este sensor em tanques submersos permanentemente?

Não, este modelo possui grau de proteção IP67, adequado para poeira e imersão temporária em água, mas não é certificado para aplicações de submersão contínua em alta pressão ou ambientes corrosivos específicos.

O que fazer se o sensor parar de detectar o objeto?

O sintoma mais comum é o LED amarelo de status não acender ou não mudar de estado ao aproximar um objeto metálico. Verifique primeiro a alimentação de 10-36V DC no conector M12 e se o cabo não apresenta rompimento.

Como diagnosticar falhas na saída de comutação?

Isso geralmente indica um curto-circuito na carga ou sobrecarga na saída. Verifique se a corrente de carga não excede os 100 mA especificados e examine a fiação quanto a curtos.

Por que escolher o IM5127 em vez de um sensor PNP fixo?

Este modelo possui uma saída configurável PNP/NPN, tornando-o mais versátil que sensores com saída única, permitindo integração com diferentes arquiteturas de controle sem troca do hardware.

O IM5127 permite reparo interno ou troca de componentes?

O sensor é uma unidade única e compacta. Não existem kits de reparo; em caso de falha interna, a unidade completa deve ser substituída.

Quais os cuidados principais na instalação?

A montagem deve ser feita embutida. Utilize os furos de fixação no invólucro retangular, garantindo que a face ativa esteja livre de obstruções metálicas que possam gerar falsos acionamentos.

Como funciona a garantia e procedência deste sensor?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do item e a conformidade fiscal necessária para empresas.

GLOSSÁRIO TÉCNICO

Indutivo

Princípio de detecção que utiliza campos eletromagnéticos de alta frequência para identificar objetos metálicos sem contato físico. (Ref.: Tipo de sensor)

PNP/NPN

Refere-se à configuração da saída de comutação, permitindo que o sensor seja configurado ou opere com cargas comutadas ao positivo (PNP) ou ao negativo (NPN). (Ref.: Saída de comutação)

IP67

Grau de proteção que garante estanqueidade contra poeira e resistência à imersão temporária em água (até 1 metro por 30 minutos). (Ref.: Grau de proteção)

Histerese

Diferença entre a distância de comutação na aproximação e na saída do objeto, evitando flutuações de sinal. (Ref.: 1-15% de Sr)

Montagem embutida

Tipo de instalação onde o sensor pode ser montado faceado em material metálico sem que isso afete o seu alcance nominal. (Ref.: Montagem)
