Sensor Indutivo IFM IM5126 - 40mm PNP Soldagem

Pré-visualizar: IM5126 IFM - Sensor Indutivo IFM Soldagem 40mm PNP M12

IM5126 IFM - Sensor Indutivo IFM Soldagem 40mm PNP M12

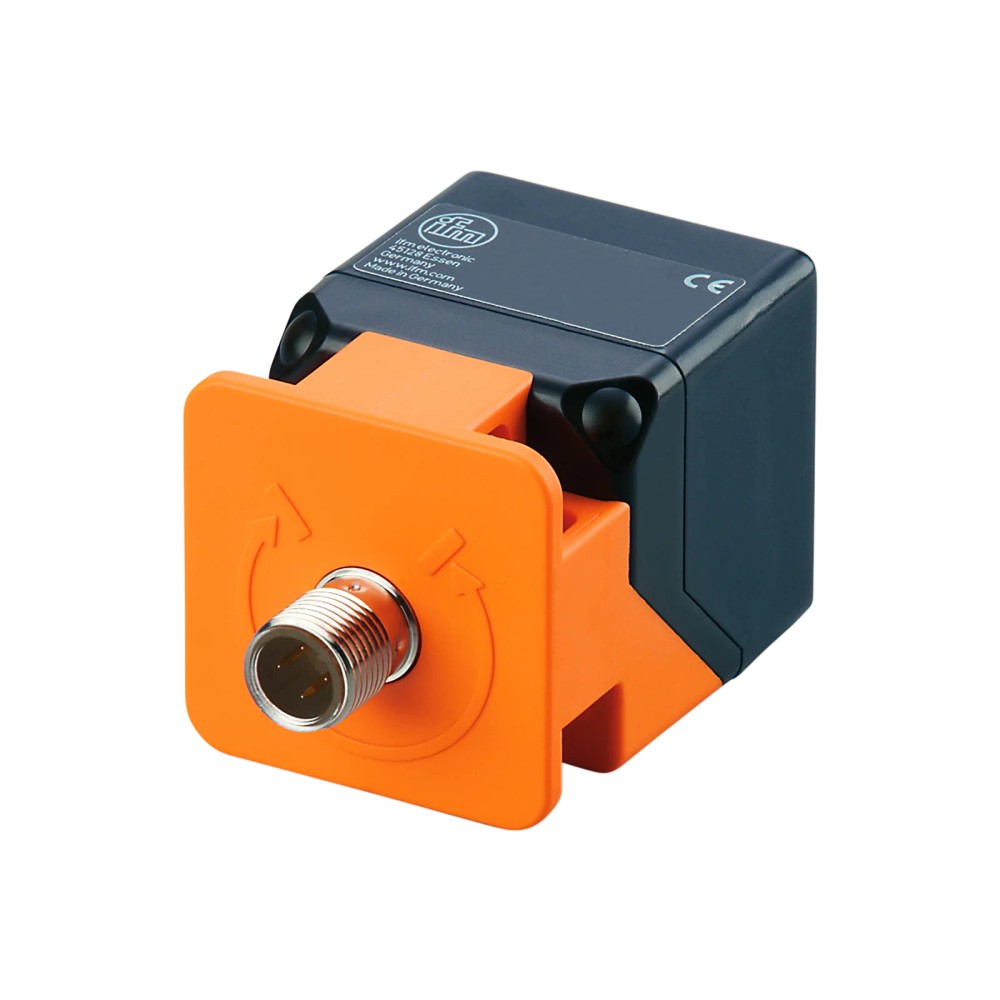

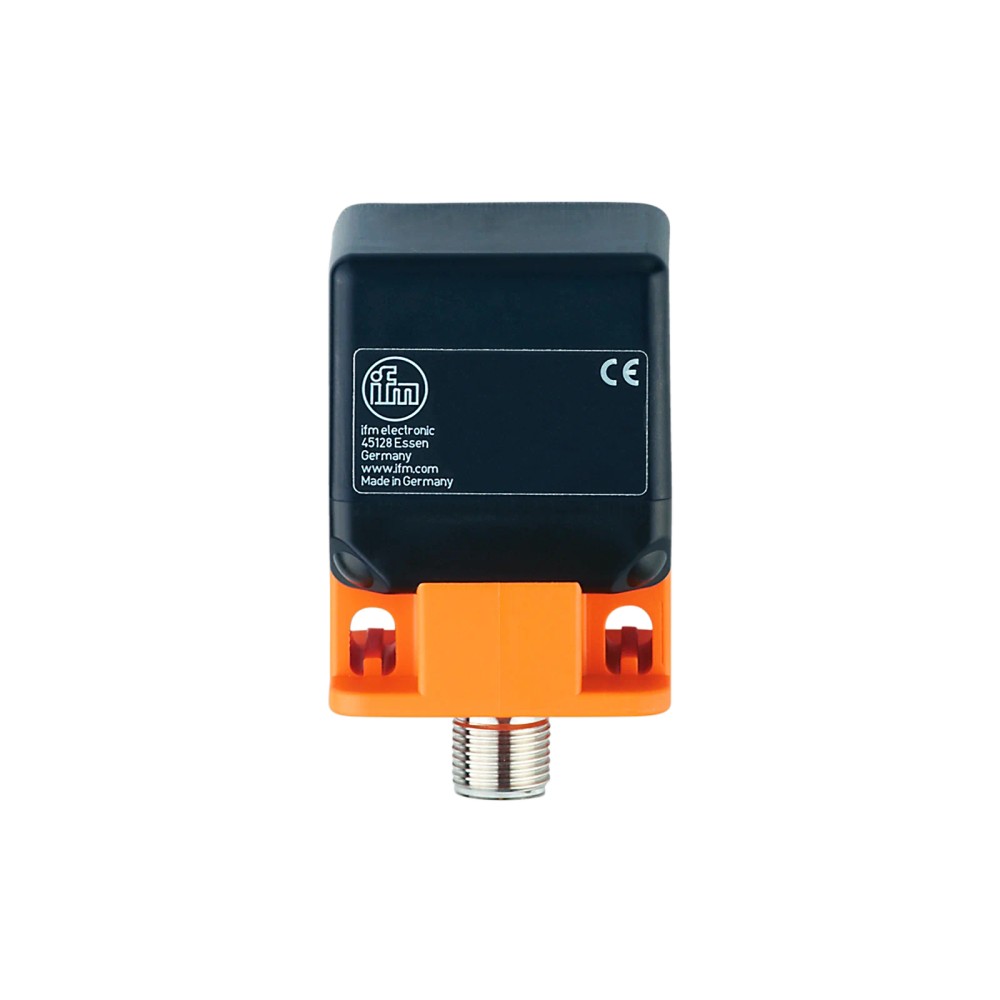

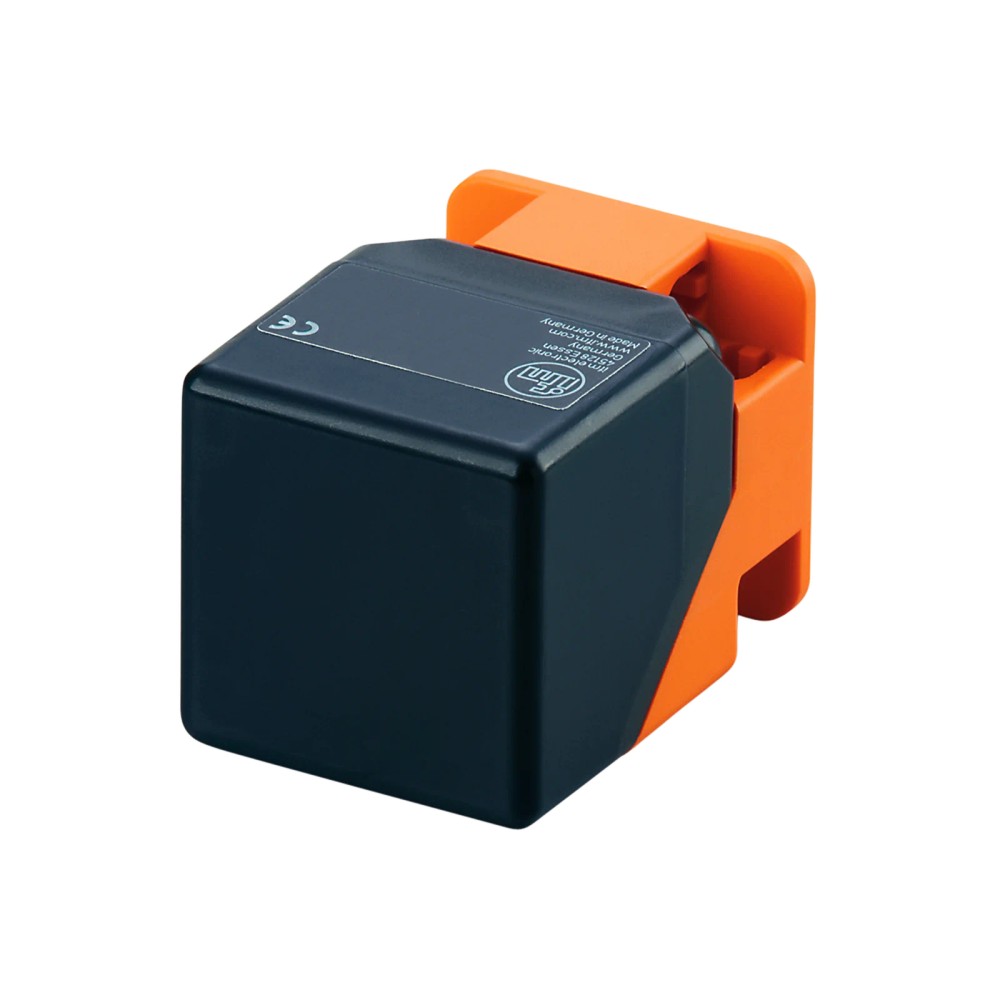

Imagem meramente ilustrativa

R$ 801,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5126
EAN: 4021179131377
NCM do produto: 85365090

Destaques do Produto Distância de Detecção...mais

Fechar menu

Saiba mais sobre: "IM5126 IFM - Sensor Indutivo IFM Soldagem 40mm PNP M12"

Destaques do Produto

Distância de Detecção

40 mm

Tipo de Saída

PNP

Conexão

M12

Aplicação Principal

Soldagem

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IM5126 Retangular 40mm PNP M12

O sensor indutivo IM5126 da IFM é um componente de alta precisão projetado para o monitoramento de posição em ambientes industriais, especialmente em processos de soldagem. Com um alcance de detecção de 40 mm e construção retangular, ele oferece imunidade a campos eletromagnéticos de até 300 mT. Sua tecnologia de fator de correção 1 permite a detecção uniforme de diversos metais sem a necessidade de reajustes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IM5126
Alcance	40 mm
Saída	PNP
Conexão	M12
Proteção	IP 67
Formato	Retangular
Frequência	200 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em células de soldagem robótica.
Ambientes com alta interferência eletromagnética (até 300 mT).
Detecção de metais ferrosos e não ferrosos com fator de correção unitário.

⚠ Considere outro se precisa de:

Montagem embutida em superfícies metálicas sem o devido recuo de 40mm.
Exposição a tensões de alimentação fora da faixa de 10...36V DC.
Ambientes com temperaturas operacionais superiores a 70 °C.

APLICAÇÕES E USO

Células de soldagem robótica: Operação estável na presença de fortes campos eletromagnéticos gerados pelo processo.
Automação industrial: Detecção de presença de peças metálicas em linhas de montagem.
Indústria automobilística: Monitoramento preciso em processos automatizados que exigem alta robustez.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IM5126 Retangular 40mm PNP M12, verifique estes pontos:

Quando escolher este produto

Ideal quando o processo envolve soldagem ou ambientes com alta interferência magnética. Essencial se a detecção de diferentes materiais (aço, alumínio, cobre) deve ser consistente com o mesmo alcance.

Quando buscar outra opção

Se a aplicação permitir sensores embutidos ou se o espaço físico for restrito abaixo de 40mm, outros modelos da série IFM com montagem embutida podem ser mais adequados.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Soldagem	Ambiente de operação nominal
Imunidade a campo eletromagnético	300 mT	Limite de interferência magnética

Dados elétricos
Tensão de operação	10...36 DC V	Range de tensão permitida
Consumo de corrente	< 20 mA	Consumo em repouso
Saída de comutação	PNP	Tipo de transistor de saída

Desempenho
Alcance de detecção	40 mm	Distância nominal de detecção
Fator de correção	1	Detecção uniforme para metais
Frequência de comutação	200 Hz	Velocidade máxima de operação

Dados mecânicos
Grau de proteção	IP 67	Resistência a líquidos e sólidos
Temperatura ambiente	-25...70 °C	Limite térmico de operação
Dimensões	40 x 40 x 54 mm	Gabinete retangular

COMPATIBILIDADE

Comunicação

• Sinal discreto (PNP)

Conexões

Elétrica Conector M12, codificação A, 4 pinos.

Processo Montagem mecânica via furação do invólucro retangular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de Soldagem	✓	Possui imunidade a campos eletromagnéticos de até 300 mT.
Montagem embutida em metal	✗	O sensor exige montagem não embutida para correto funcionamento.
CLP com entrada PNP	✓	Saída padrão industrial PNP compatível com a maioria dos CLPs.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IM5126 Retangular 40mm PNP M12

Verifique se o local de montagem permite a distância de 40mm não embutida.
Fixe o suporte adequado à carcaça da máquina.
Insira o sensor no suporte, alinhando a face ativa com o objeto a ser detectado.
Conecte o cabo M12 de 4 pinos, garantindo o travamento rotatório.
Verifique o LED verde para confirmar alimentação e o amarelo para estado de comutação.
Realize um teste de funcionalidade passando o objeto metálico pela zona de detecção.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O LED de status não acende mesmo com metal presente.	Curto-circuito na carga ou polaridade invertida.	Verifique a continuidade dos cabos e a integridade do conector M12.
Sensor permanece com sinal ativo constantemente.	Montagem muito próxima de massas metálicas.	Confirme se a distância de montagem não embutida está respeitada conforme datasheet.
Comutação errática ou inoperante.	Tensão de alimentação fora do range 10-36V.	Meça a tensão nos pinos 1 e 3 do conector com um multímetro.
Distância de detecção reduzida.	Acúmulo excessivo de resíduos metálicos na face ativa.	Limpe a face ativa do sensor e verifique se o alcance nominal retorna ao padrão.

DOCUMENTAÇÃO TÉCNICA

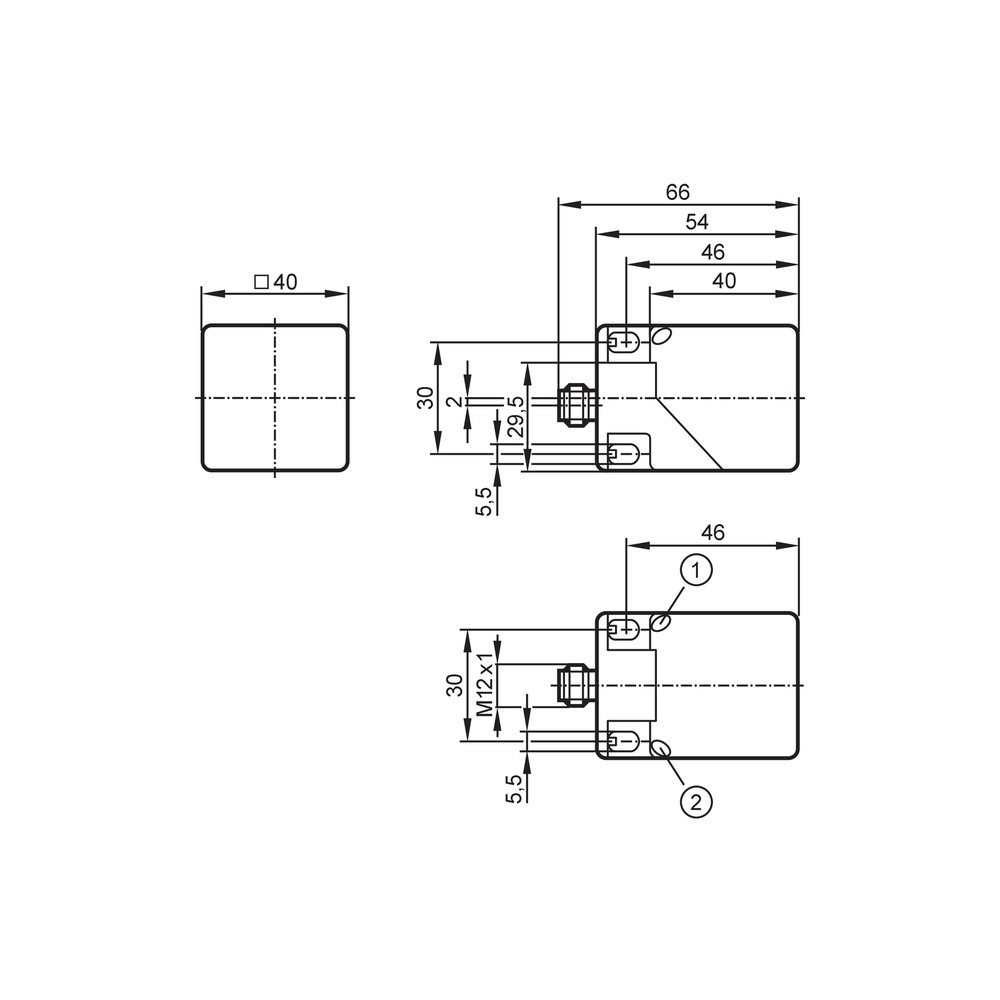

Datasheet Técnico IM5126 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM5126 da IFM?

O IM5126 é um sensor indutivo retangular da IFM projetado para automação industrial, com alcance de detecção de 40mm e tecnologia resistente a campos eletromagnéticos.

Para qual tipo de ambiente este sensor é recomendado?

Este dispositivo é ideal para ambientes com alta interferência eletromagnética, sendo amplamente aplicado em linhas de soldagem industrial devido à sua imunidade a campos de até 300 mT.

Este sensor permite montagem embutida?

Não, este modelo não é embutido. A montagem deve ser realizada respeitando a zona de detecção livre de 40 mm não embutido.

Quais aplicações este sensor não atende?

Não deve ser utilizado em aplicações onde o alcance nominal exceda 40 mm ou em processos que exijam sensores com certificação de segurança (Safety) de nível superior ao especificado pelo sensor padrão.

Como diagnosticar falhas de comutação no sensor?

Sintomas comuns incluem falha na comutação ou LED de estado apagado, geralmente causados por curto-circuito na carga ou inversão de polaridade.

O que verificar antes de trocar o sensor com falha?

Verifique primeiramente a tensão de alimentação (10...36V DC) e a conexão do conector M12 antes de substituir o componente.

Por que escolher este modelo em vez de um sensor indutivo comum?

A escolha depende da necessidade de imunidade a soldagem; o IM5126 possui fator de correção 1, garantindo detecção igual para diferentes metais, enquanto sensores comuns variam o alcance conforme o material.

Devo comprar este sensor em kit ou peça única?

O IM5126 é um sensor avulso. A escolha entre kits ou peças depende da sua arquitetura de automação, mas este sensor é projetado para fácil integração via conector M12 padrão.

Quais os cuidados necessários na instalação?

A instalação requer alinhamento preciso na área de montagem não embutida. Utilize o torque adequado no conector M12 para garantir o grau de proteção IP 67.

Como funciona a garantia e procedência deste produto?

O produto é vendido e entregue diretamente pela IFM ELECTRONIC LTDA, com faturamento oficial e suporte técnico especializado.

GLOSSÁRIO TÉCNICO

Fator de correção = 1

Característica técnica onde o sensor detecta diferentes tipos de metais (aço, alumínio, cobre, etc.) à mesma distância. (Ref.: Fator de correção)

Montagem não embutida

Exige um espaço livre ao redor da face ativa do sensor para evitar detecções falsas causadas pelo metal circundante. (Ref.: Tipo de montagem)

Saída antivalente

Possui duas saídas: uma normalmente aberta (NA) e uma normalmente fechada (NF) simultaneamente. (Ref.: Saída de comutação)

Grau de proteção IP 67

Norma que indica proteção total contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

MTTF

Tempo Médio Para Falha, indicador de confiabilidade do componente. (Ref.: MTTF)
