Sensor Indutivo IFM IM5123 - Detecção 20mm PNP M12

Pré-visualizar: IM5123 IFM - Sensor Indutivo IFM Detecção de objetos PNP 20mm M12

IM5123 IFM - Sensor Indutivo IFM Detecção de objetos PNP 20mm M12

Imagem meramente ilustrativa

R$ 622,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5123
EAN: 4021179131346
NCM do produto: 85365090

Destaques do Produto Alcance 20 mm...mais

Fechar menu

Saiba mais sobre: "IM5123 IFM - Sensor Indutivo IFM Detecção de objetos PNP 20mm M12"

Destaques do Produto

Alcance

20 mm

Saída

PNP Antivalente

Conexão

M12

Montagem

Embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IM5123 Retangular 20mm PNP M12

O sensor indutivo IFM IM5123 é um componente industrial de alta precisão projetado para a detecção de objetos metálicos sem contato físico. Com alcance de 20 mm e montagem embutida, oferece saída PNP antivalente para maior segurança na automação. Sua construção robusta com invólucro em poliamida e grau de proteção IP 67 assegura operação confiável em ambientes industriais.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IM5123
Alcance	20 mm
Saída	PNP
Tipo	Antivalente
Conexão	M12
Proteção	IP 67
Montagem	Embutida

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem.
Aplicações em sistemas de transporte de materiais metálicos.
Ambientes industriais com necessidade de grau de proteção IP 67.
Sistemas de automação DC 10-36V.

⚠ Considere outro se precisa de:

Uso em ambientes com temperatura superior a 70 °C.
Detecção de alvos não metálicos.
Exposição a produtos químicos agressivos que degradam a poliamida.
Ambientes com vibração mecânica extrema sem suporte adicional.

APLICAÇÕES E USO

Monitoramento de posição de peças metálicas em linhas de transporte.
Contagem de objetos metálicos em processos de fabricação.
Sistemas de esteiras industriais.
Automação de máquinas operatrizes (quando aplicado a detecção de fim de curso).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IM5123 Retangular 20mm PNP M12, verifique estes pontos:

Escolha o IM5123 quando:

Sua aplicação exige um sensor robusto em formato retangular para detecção de metais a uma distância de 20 mm com redundância de sinal (antivalente).

Busque outra opção quando:

Necessitar de uma distância de detecção superior a 20 mm, ou se o ambiente de instalação exigir um sensor de aço inoxidável ou com grau de proteção IP 69K para lavagens de alta pressão.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	20 mm	Distância nominal de operação conforme norma padrão para metais.
Distância real de comutação Sr	20 ± 10 % mm	Variação esperada na distância de detecção sob condições operacionais.
Histerese	1...20 % de Sr	Faixa de diferencial de comutação.

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação DC tolerada.
Consumo de corrente	< 25 mA	Consumo próprio do sensor sem carga.
Corrente residual máx.	0,1 mA	Corrente máxima na saída em estado desligado.
Intensidade máxima de corrente DC	200 mA	Capacidade de carga máxima na saída de comutação.

Saídas
Função elétrica	PNP	Tipo de saída eletrônica.
Configuração de saída	Antivalente	Possui contatos normalmente aberto e normalmente fechado.
Frequência de comutação	100 Hz	Capacidade máxima de ciclos por segundo.

Dados mecânicos
Conexão elétrica	M12	Conector padrão industrial com codificação A.
Tipo de montagem	Embutido	Permite montagem nivelada em superfícies metálicas.
Grau de proteção	IP 67	Vedação contra poeira e água.
Dimensões	40 x 40 x 54 mm	Gabinete físico do componente.

COMPATIBILIDADE

Comunicação

• Sinal digital padrão PNP (IO-Link não disponível)

Conexões

Elétrica Conector M12

Processo Montagem embutida retangular 40x40mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais secos	✓	O produto possui proteção IP 67, adequado para poeira e umidade moderada.
Detecção de alvos metálicos ferrosos	✓	O princípio de funcionamento indutivo é ideal para materiais ferrosos.
Ambientes de lavagem de alta pressão (IP69K)	✗	O grau de proteção é IP 67, não sendo indicado para jatos de alta pressão constantes.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IM5123 Retangular 20mm PNP M12

Verifique a integridade do invólucro e da face sensora.
Prepare o local de montagem embutida para permitir a fixação estável.
Conecte o cabo M12 de 3 ou 4 pinos conforme o diagrama de fiação.
Aperte o conector manualmente ou com ferramenta adequada para garantir vedação IP 67.
Alinhe o sensor a uma distância máxima de 20 mm do alvo metálico.
Energize o dispositivo e verifique o acendimento do LED verde de operação.

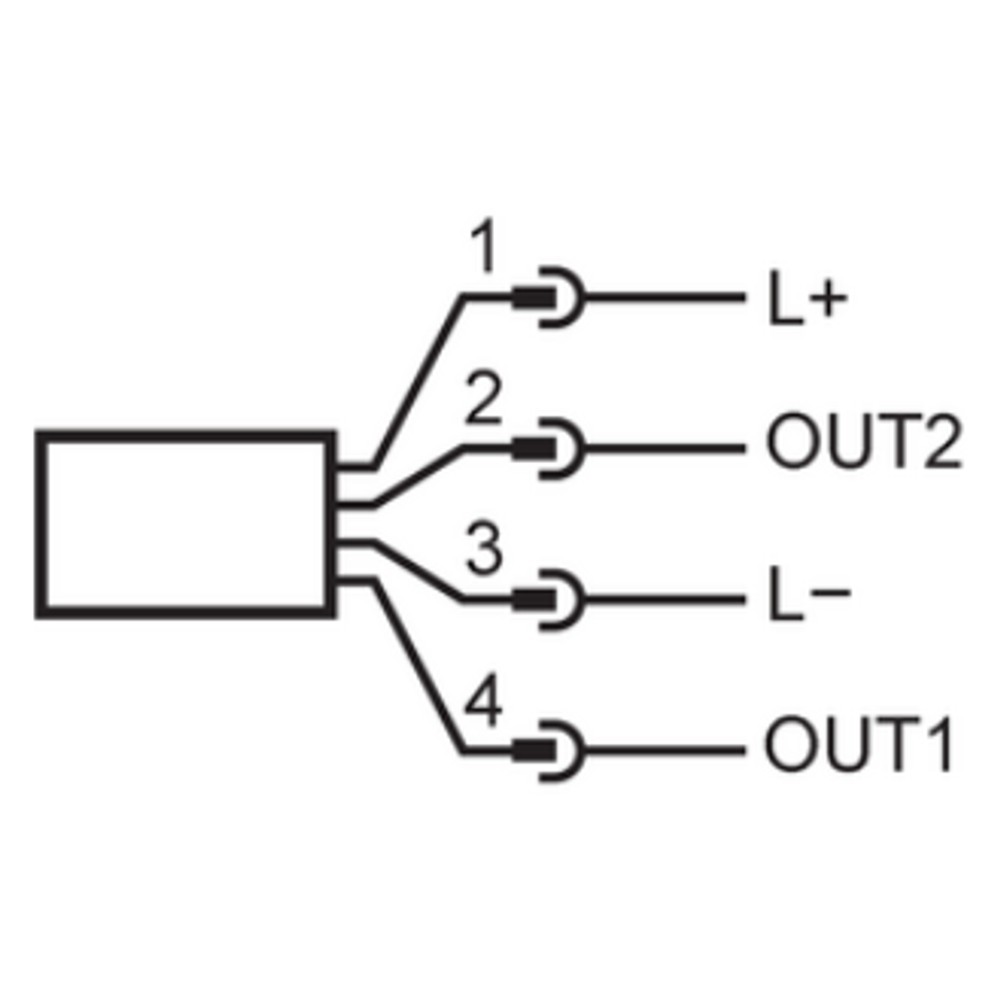

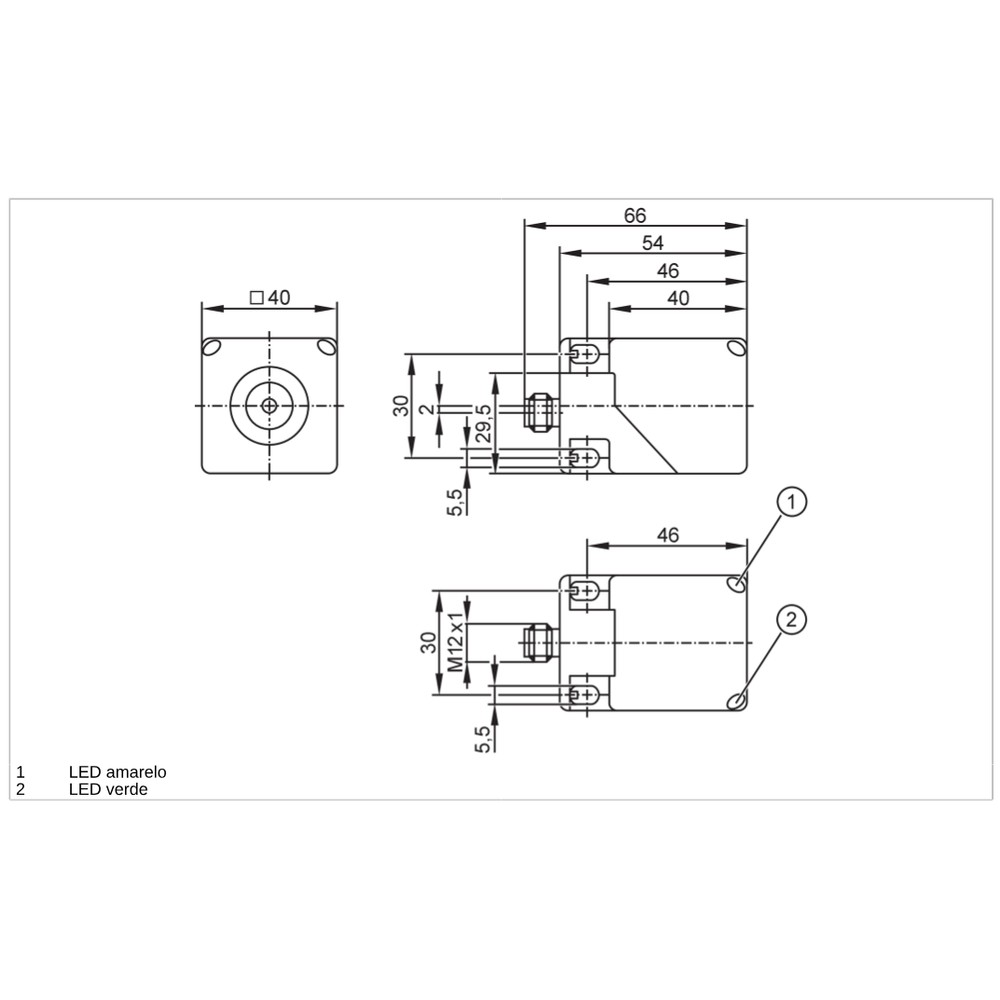

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo.	Objeto fora da distância nominal ou desalinhado.	Verifique a distância entre o objeto e a face ativa (máx 20 mm).
Saída não responde ou LED de erro ativo.	Curto-circuito na carga ou sobrecarga na saída.	Desconecte a carga e verifique a integridade do cabeamento.
LED verde desligado.	Falha na alimentação DC.	Meça a tensão de 10-36V DC nos pinos de alimentação do conector M12.
Detecção fantasma ou falha intermitente.	Interferência de metais adjacentes.	Verifique se a montagem embutida respeita o espaço livre ao redor da face sensora.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IFM IM5123 (Datasheet) Desenho Dimensional P_MZ_100_0342 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM5123 da IFM?

O sensor IM5123 é um sensor indutivo retangular da IFM projetado para detecção sem contato de objetos metálicos em aplicações industriais, operando com tecnologia PNP e alcance de 20 mm.

Para quais tipos de aplicações este sensor é indicado?

Ele é indicado para automação industrial geral onde a detecção de objetos metálicos é necessária, contando com invólucro em poliamida resistente e proteção IP 67.

Este sensor detecta objetos de plástico ou madeira?

Não, este sensor não é adequado para detectar objetos não metálicos como plásticos, madeiras ou fluidos transparentes; ele é restrito apenas a alvos metálicos ferrosos e não ferrosos (considere fatores de correção).

Existem restrições de uso para este modelo?

Não deve ser utilizado em ambientes com temperaturas acima de 70 °C ou abaixo de -25 °C, nem em áreas com risco de impacto mecânico severo que exceda as especificações do invólucro de poliamida.

O que fazer se o sensor parar de detectar?

O sintoma comum é a ausência de sinal de comutação no controlador. Verifique primeiramente a conexão do conector M12 e se há curto-circuito na carga; utilize o LED amarelo de status para confirmar o chaveamento.

Como diagnosticar falhas de detecção?

Se o LED verde (power) estiver desligado, verifique a alimentação 10...36V DC. Se o LED amarelo não acender na presença do alvo, verifique se a distância entre o objeto e a face sensora está dentro dos 20 mm nominais.

Este produto é vendido em kit ou unidade?

Este é um sensor individual. Para montagens que exigem redundância, deve-se considerar a instalação de múltiplos sensores de acordo com o diagrama de fiação; não há versões de 'kit' prontas deste modelo.

Quais as vantagens da saída antivalente?

Este sensor possui configuração de saída antivalente (PNP), o que oferece maior flexibilidade lógica do que sensores com saída simples normalmente aberta ou fechada, permitindo monitoramento duplo.

Quais cuidados devo ter na instalação?

Certifique-se de realizar a montagem embutida para respeitar a zona morta e o alinhamento correto, utilizando apenas conectores M12 padrão e respeitando o torque de aperto para não danificar o corpo de poliamida.

Qual a procedência deste sensor?

O produto é fabricado pela IFM electronic, fornecido e faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência técnica e suporte oficial do fabricante.

GLOSSÁRIO TÉCNICO

Antivalente

Configuração de saída onde o sensor possui dois contatos com estados opostos (NA e NF), garantindo detecção redundante. (Ref.: Saída de comutação)

Montagem Embutida

Instalação onde o sensor pode ser montado faceado em material metálico sem interferência no campo eletromagnético. (Ref.: Montagem)

IP 67

Grau de proteção que indica total resistência contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

PNP

Tipo de saída onde o sensor comuta o sinal positivo da carga para o nível alto. (Ref.: Função elétrica)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo, essencial para evitar instabilidade. (Ref.: Histerese)
