Sensor Indutivo IFM IM5117

Pré-visualizar: IM5117 IFM - Sensor Indutivo ifm Detecção Industrial 40mm PNP NA M12

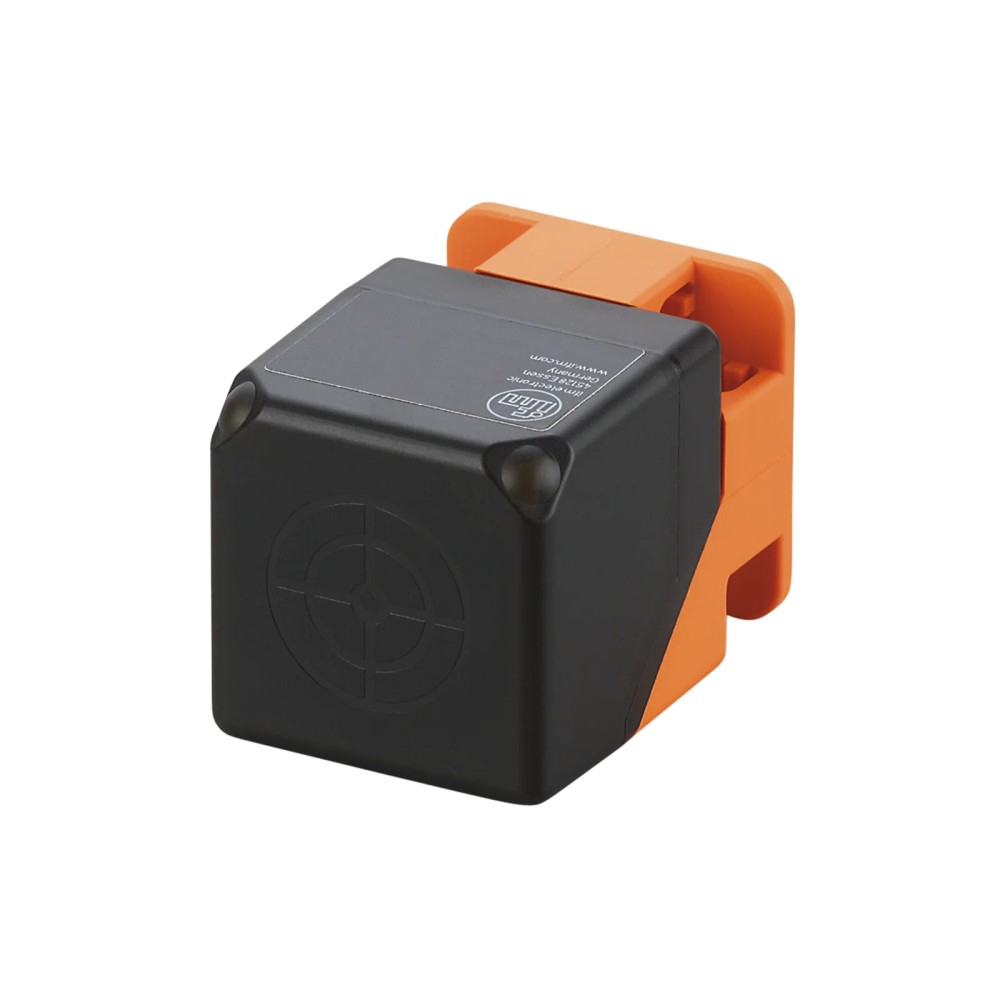

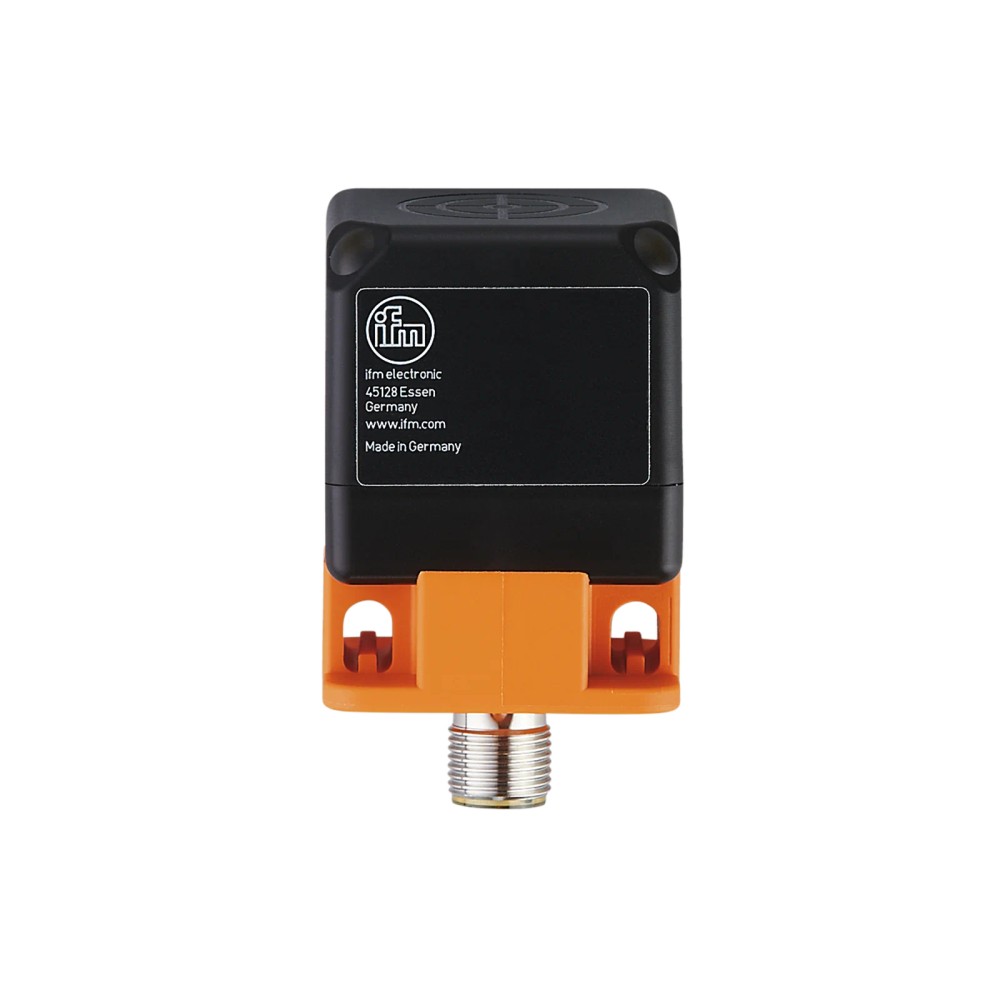

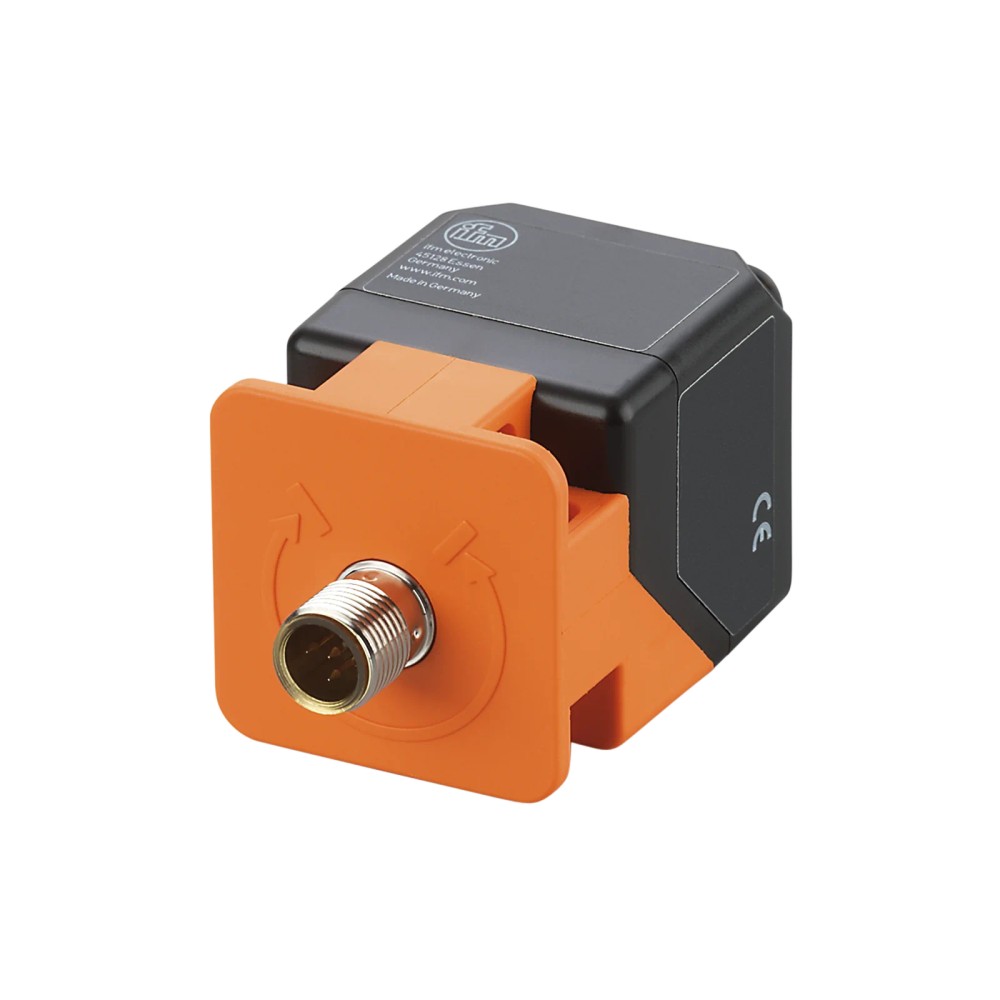

IM5117 IFM - Sensor Indutivo ifm Detecção Industrial 40mm PNP NA M12

Imagem meramente ilustrativa

R$ 606,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5117
EAN: 4021179131285
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutivo...mais

Fechar menu

Saiba mais sobre: "IM5117 IFM - Sensor Indutivo ifm Detecção Industrial 40mm PNP NA M12"

Destaques do Produto

Tecnologia

Indutivo

Alcance

40 mm

Saída

PNP

Conexão

M12

Formato

Retangular

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Retangular ifm IM5117 PNP NA 40mm M12

O sensor indutivo ifm IM5117 é um dispositivo robusto de detecção sem contato, ideal para aplicações industriais que exigem monitoramento de presença metálica. Com alcance de 40 mm e invólucro retangular ajustável, garante flexibilidade na instalação. Opera com saída PNP normalmente aberta e oferece alta confiabilidade em ambientes agressivos graças ao grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IM5117
Marca	ifm
Alcance	40 mm
Saída	PNP / NA
Conexão	M12
Invólucro	40 x 40 x 54 mm
Proteção	IP 67
Temp. Operação	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de metais em linhas de montagem
Automação de processos industriais em ambientes com poeira ou umidade (IP67)
Aplicações que exigem montagem ajustável em 5 posições

⚠ Considere outro se precisa de:

Montagem embutida em material metálico que possa interferir no campo eletromagnético
Ambientes com temperaturas excedendo -25...70 °C
Detecção de objetos não metálicos

APLICAÇÕES E USO

Detecção de paletes em sistemas de esteiras transportadoras
Monitoramento de posição de braços mecânicos e componentes móveis
Controle de fluxo de peças em linhas de produção metal-mecânica
Operações industriais que exigem detecção de longo alcance (40mm)

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Retangular ifm IM5117 PNP NA 40mm M12, verifique estes pontos:

Escolha este modelo se

Necessita de um sensor com alcance estendido de 40 mm e flexibilidade de montagem em 5 posições, com conexão padrão M12 e compatibilidade PNP.

Busque outra opção se

A aplicação exigir montagem totalmente embutida em metal, detecção de objetos não metálicos ou distâncias de detecção muito menores ou maiores que 40 mm.

ESPECIFICAÇÕES TÉCNICAS

Geral
Tipo de produto	Sensor indutivo	Identificação primária
Marca	ifm	Fabricante

Faixa de medição
Alcance de detecção	40 mm	Distância nominal de detecção
Método de montagem	Não embutido	Requisito de instalação

Dados elétricos
Saída de comutação	PNP	Lógica de saída elétrica
Função de saída	Normalmente aberto	Configuração de contato
Frequência de comutação	60 Hz	Capacidade operacional
Tensão de operação	10...36 V DC	Faixa de alimentação

Dados mecânicos
Dimensões	40 x 40 x 54 mm	Tamanho físico
Grau de proteção	IP 67	Resistência ambiental
Material do invólucro	PA (Poliamida)	Composição do corpo

Condições ambientais
Temperatura ambiente	-25...70 °C	Limites operacionais

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (PNP)

Conexões

Elétrica Conector M12 (codificação A)

Processo Montagem retangular (ajustável em 5 posições)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente externo com umidade	✓	O grau de proteção IP67 garante resistência a umidade e poeira.
Instalação embutida em metal	✗	Requer montagem não embutida para evitar interferências no campo eletromagnético.
Sistemas de controle 24V DC	✓	Compatível com a faixa de tensão operacional de 10-36V DC.

INSTALAÇÃO

Como instalar o Sensor Indutivo Retangular ifm IM5117 PNP NA 40mm M12

Verifique a tensão da fonte (10-36V DC) antes da conexão.
Instale o sensor mantendo a área de detecção livre de metal circundante (não embutido).
Conecte o cabo M12, garantindo o alinhamento correto dos pinos.
Ajuste a face ativa na posição desejada (5 posições disponíveis).
Aperte o parafuso de fixação para garantir estabilidade mecânica.
Verifique o status através dos LEDs: verde para energia, amarelo para detecção.

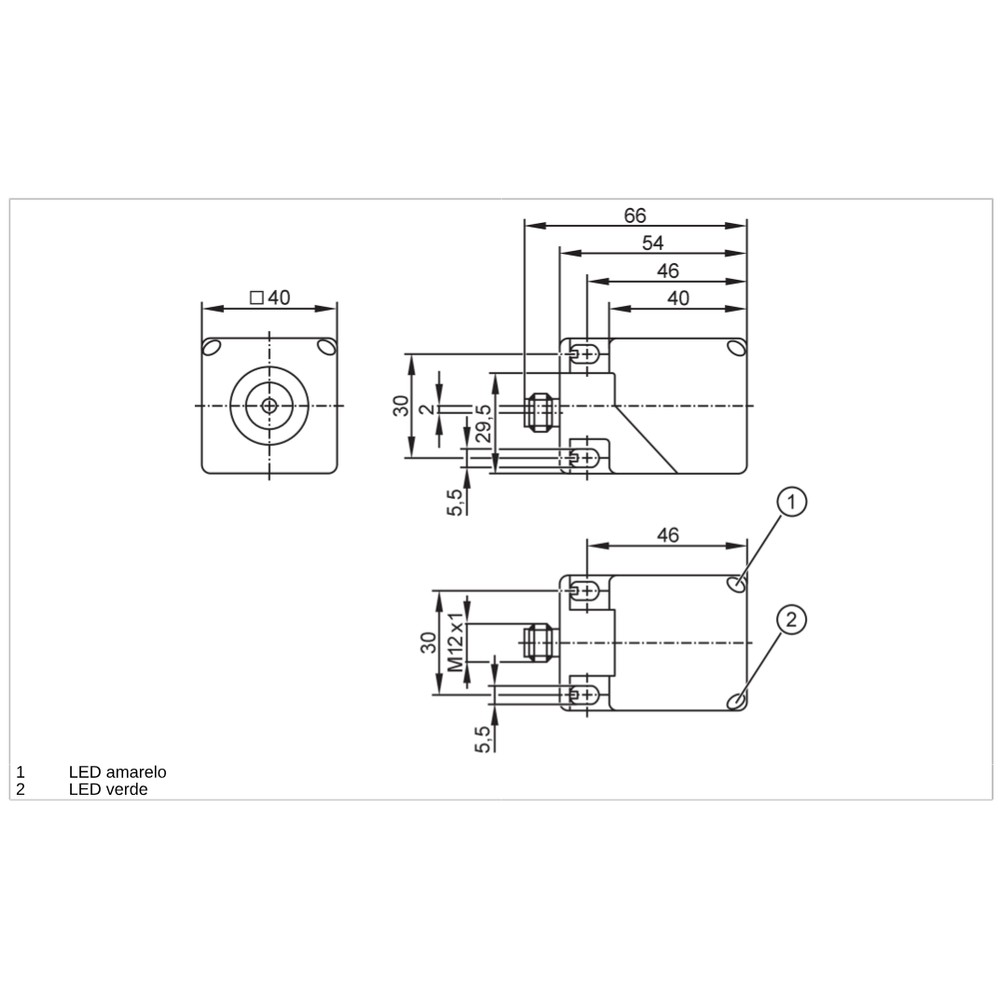

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta	Objeto fora do alcance ou material não detectável	Verifique a distância do objeto (máx 40mm) e se é um material metálico (fator de correção aplicado).
Sensor intermitente	Falha na fiação ou conector M12 frouxo	Confirme o aperto do conector M12 e a integridade do cabo de 3 fios.
Sensor inoperante/LED não acende	Curto-circuito na carga de saída	Desconecte a carga e verifique se a alimentação está presente conforme datasheet.
Detecção imprecisa ou permanente	Montagem embutida incorreta	Garanta que a zona de montagem não embutida esteja livre de metal conforme manual.

DOCUMENTAÇÃO TÉCNICA

Folha de dados técnicos IM5117 (Datasheet) Desenho dimensional do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo ifm IM5117?

Este é um sensor indutivo retangular modelo IM5117 da ifm, projetado para detecção de objetos metálicos sem contato em ambientes industriais, operando com tecnologia PNP e saída normalmente aberta (NA).

O que acompanha este produto?

Ele é fornecido com o sensor indutivo e o sistema de montagem integrado, pronto para instalação industrial com conexão M12.

Este sensor detecta plástico ou madeira?

Este sensor não é adequado para detectar materiais não metálicos como plásticos, líquidos transparentes ou madeira, pois sua tecnologia é baseada em campos eletromagnéticos.

Posso instalar este sensor embutido em metal?

Não, este modelo não é compatível com montagem embutida em metal, devendo ser instalado conforme especificação de montagem não embutida para garantir o alcance de 40 mm.

O LED não acende, o que pode ser?

Se o LED de status não acende ao aproximar um metal, verifique primeiro a tensão de alimentação de 10-36V DC e a integridade do cabo de conexão M12.

O sensor não envia sinal de saída, como diagnosticar?

A ausência de sinal de saída geralmente indica falha na conexão ou sobrecarga na carga conectada; verifique o diagnóstico do LED amarelo de chaveamento.

Por que escolher este modelo em vez de um sensor cilíndrico comum?

O modelo IM5117 oferece maior alcance de detecção (40 mm) comparado a sensores cilíndricos padrão, permitindo maior flexibilidade de instalação com seu invólucro retangular ajustável.

Como decidir entre este sensor e outros modelos da ifm?

A escolha entre modelos depende da distância necessária; utilize o IM5117 para distâncias de até 40 mm e consulte modelos com menor alcance se o espaço físico for restrito.

Quais cuidados devo ter na instalação?

O alinhamento correto é fundamental; certifique-se de que a face ativa esteja paralela ao objeto e respeite a distância de trabalho nominal para evitar falhas de comutação.

Qual a procedência deste sensor?

A ifm garante a procedência do produto como fabricante original, com suporte técnico especializado disponível através da Melhor Indústria.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) quando o sensor é acionado. (Ref.: Saída de comutação)

Montagem não embutida

Instalação onde o sensor deve ter uma zona livre ao redor da face ativa para não sofrer influência do metal circundante. (Ref.: Método de montagem)

Normalmente Aberto (NA)

Estado da saída do sensor que permanece desligada sem a presença do objeto e liga quando o objeto é detectado. (Ref.: Função de saída)

Frequência de comutação

Número máximo de ciclos de chaveamento (ligar/desligar) que o sensor pode realizar por segundo (Hz). (Ref.: Frequência de comutação)

Grau de Proteção IP67

Norma que garante a proteção contra poeira e imersão temporária em água. (Ref.: Grau de proteção)
