Sensor Indutivo IFM IM5117

Pré-visualizar: IM5117 IFM - Sensor Indutivo ifm Detecção de objetos PNP 40mm M12

IM5117 IFM - Sensor Indutivo ifm Detecção de objetos PNP 40mm M12

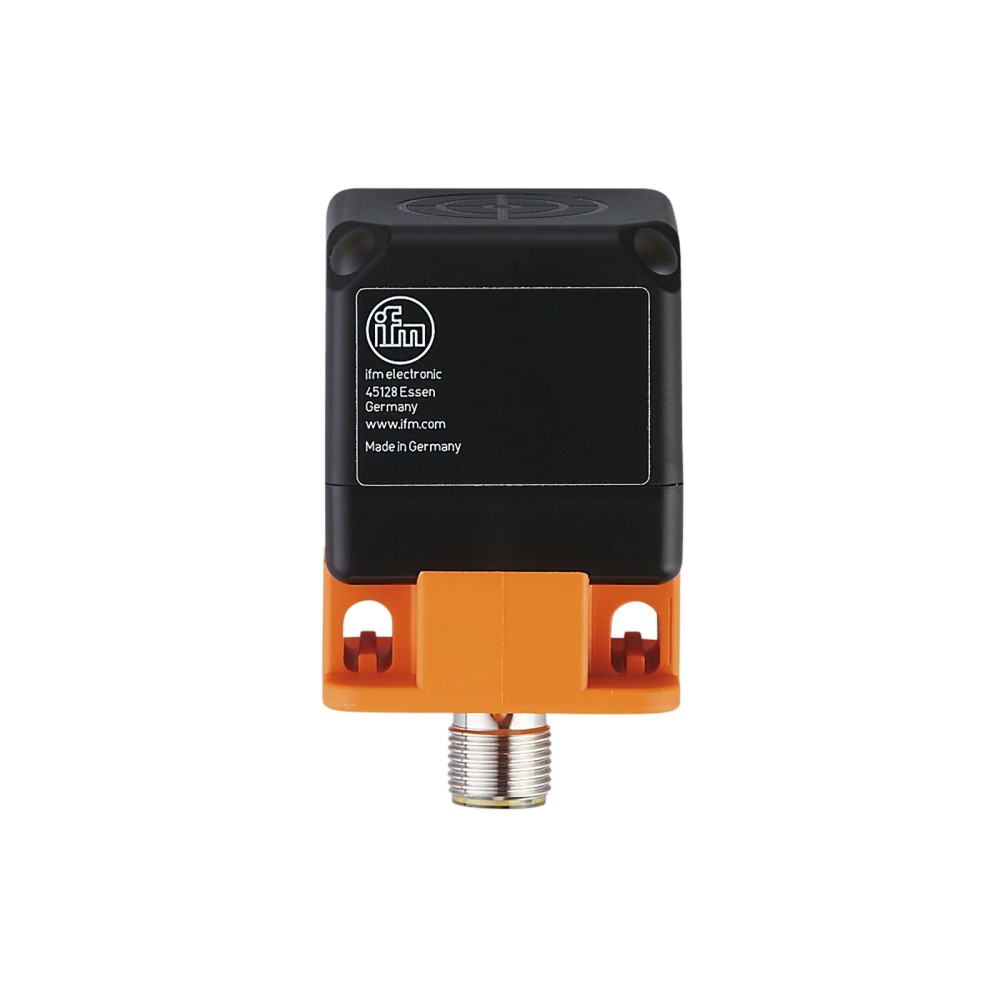

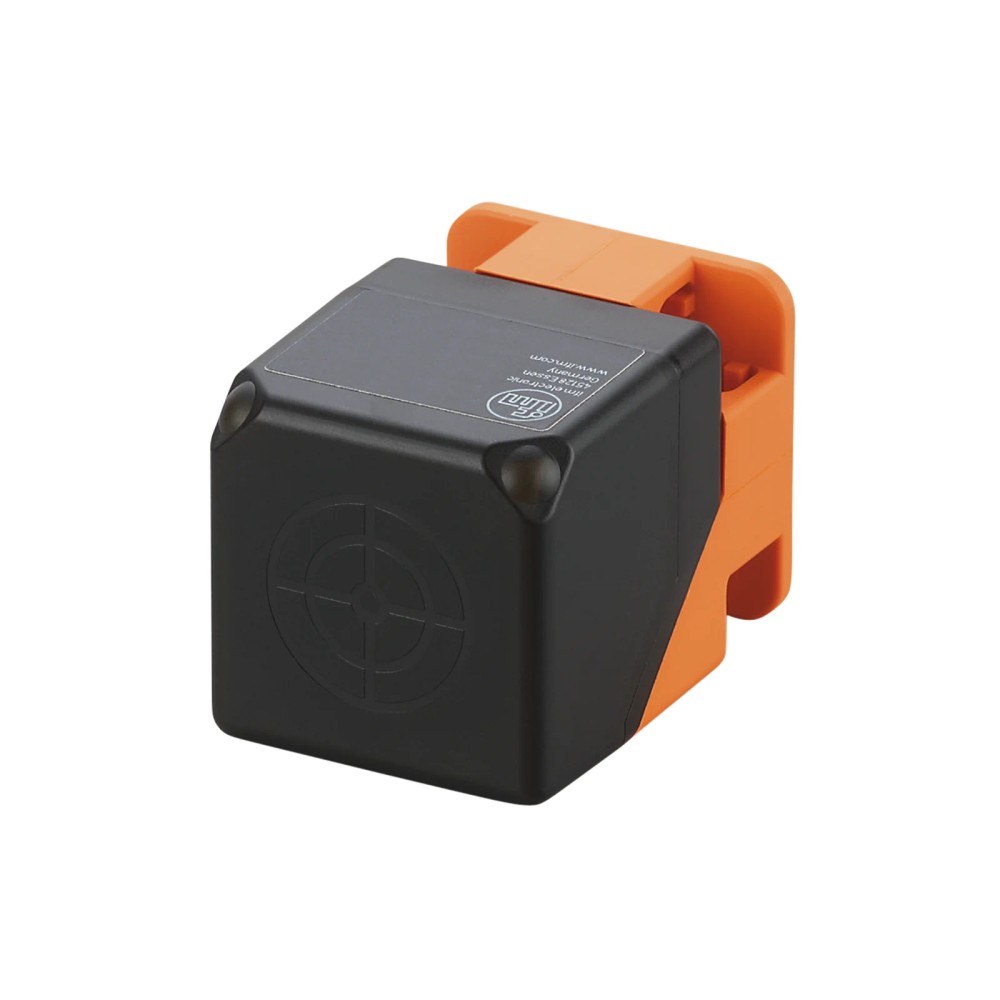

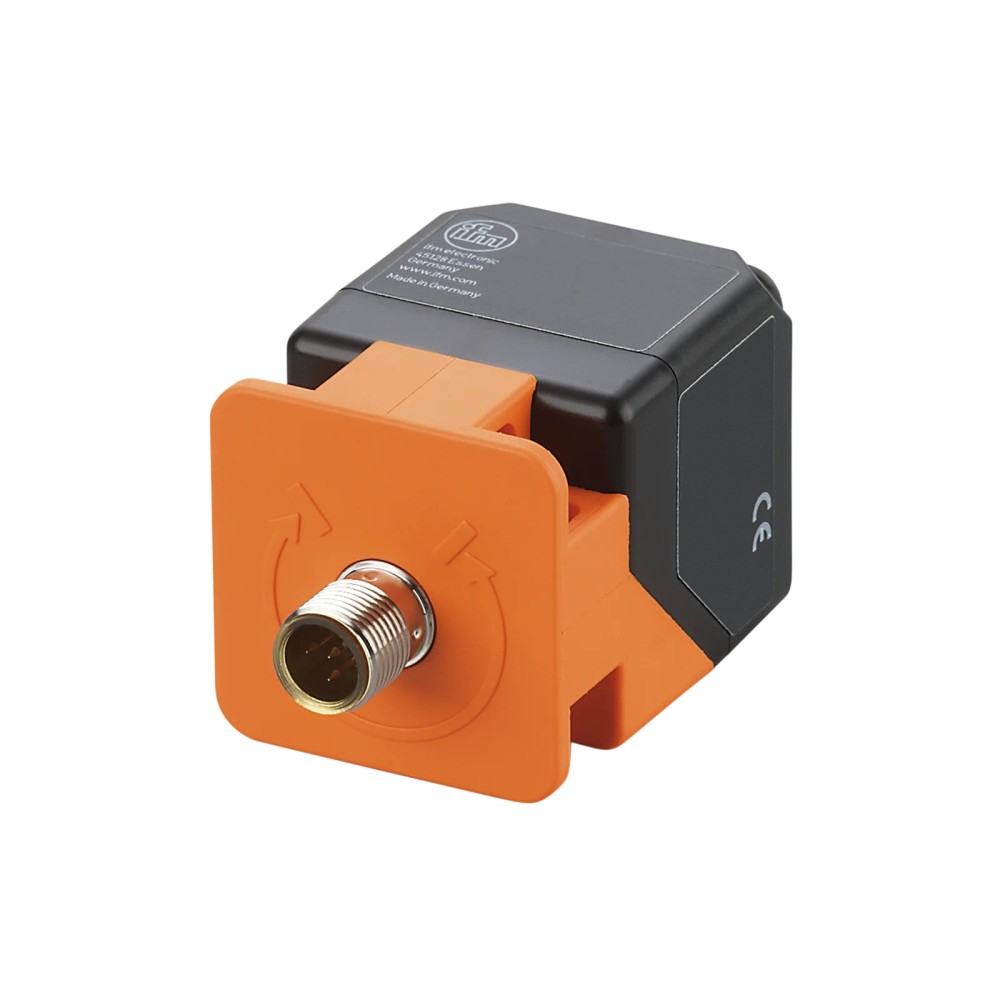

Imagem meramente ilustrativa

R$ 606,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5117
EAN: 4021179131285
NCM do produto: 85365090

Destaques do Produto Distância nominal de detecção...mais

Fechar menu

Saiba mais sobre: "IM5117 IFM - Sensor Indutivo ifm Detecção de objetos PNP 40mm M12"

Destaques do Produto

Distância nominal de detecção

40 mm

Tipo e função da saída

PNP, normalmente aberta

Tensão de operação

10...36 V DC

Conexão elétrica

M12, codificação A

Montagem

Não embutida

Frequência de comutação

60 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo retangular ifm IM5117, PNP normalmente aberto, alcance de detecção de 40 mm, conexão M12

O ifm IM5117 é um sensor indutivo para detecção de objetos metálicos sem contato. Possui saída PNP normalmente aberta, alcance nominal de 40 mm e montagem não embutida. Seu invólucro retangular permite acessar a superfície ativa em cinco posições, conforme a ficha do produto.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Alcance nominal de detecção	40 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	M12, codificação A
Grau de proteção	IP 67
Frequência de comutação	60 Hz
Temperatura ambiente	-25...70 °C
Dimensões	40 x 40 x 54 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato em aplicações que aceitem sensor indutivo retangular, saída PNP normalmente aberta e montagem não embutida.
Instalações com alimentação de 10...36 V DC, conexão M12 compatível e frequência de comutação requerida de até 60 Hz.
Ambientes dentro da faixa de temperatura indicada e que exijam grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam saída NPN ou normalmente fechada, pois a ficha especifica saída PNP normalmente aberta.
Aplicações que exijam montagem embutida ou frequência de comutação superior a 60 Hz.
Instalações cuja alimentação esteja fora de 10...36 V DC ou cuja temperatura ambiente ultrapasse -25...70 °C.

APLICAÇÕES E USO

Detecção de objetos em máquinas e instalações com entrada de controlador compatível com sinal discreto PNP normalmente aberto; aplicação inferida a partir do tipo de sensor e da saída, não especificada como cenário particular pelo fabricante.
Monitoramento de presença em ambiente cuja temperatura esteja entre -25 e 70 °C e cuja instalação possa atender ao grau IP 67; validar as condições reais de exposição e montagem.
Instalações que permitam montagem não embutida e acomodem o invólucro de 40 x 40 x 54 mm.
O alcance pode variar conforme o material-alvo; a ficha lista fatores de correção para aço, aço inoxidável, latão, alumínio e cobre. Não assumir o alcance nominal de 40 mm para todos os materiais sem aplicar as condições do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor indutivo retangular ifm IM5117, PNP normalmente aberto, alcance de detecção de 40 mm, conexão M12, verifique estes pontos:

Escolha o IM5117 quando

A aplicação exigir detecção indutiva com alcance nominal de 40 mm, montagem não embutida, saída PNP normalmente aberta e alimentação entre 10 e 36 V DC. Verifique também se a frequência requerida não excede 60 Hz e se a conexão M12 atende à instalação.

Busque outra configuração quando

O circuito de controle exigir saída NPN ou normalmente fechada, a instalação exigir montagem embutida, ou os requisitos elétricos, de frequência ou temperatura estiverem fora dos limites informados para este modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do dispositivo.
Modelo	IM5117	Identificação do fabricante e SKU.
Marca	ifm	Fabricante indicado na ficha.
Formato do invólucro	Retangular	Formato construtivo informado.
Uso funcional	Detecção indutiva de objetos	A ficha identifica o produto como sensor indutivo; não especifica materiais-alvo detalhados.

Detecção e montagem
Alcance de detecção	40 mm	Alcance nominal informado; montagem não embutida.
Distância real de comutação Sr	40 ± 10 % mm	Valor real de comutação declarado na ficha.
Distância de trabalho	0...32,4 mm	Faixa de distância de trabalho informada.
Método de montagem	Não embutido	Condição de montagem especificada.
Superfície ativa	Acessível em 5 posições	Permite orientar a superfície ativa em cinco posições conforme a ficha.
Histerese	1...20 % de Sr	Faixa de histerese referenciada a Sr.
Variação do ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; considerar ao avaliar a distância de detecção.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação permitida indicada.
Consumo de corrente	< 20 mA	Consumo máximo declarado na ficha.
Classe de proteção	II	Classe de proteção elétrica informada.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção contra curto-circuito informado.

Saídas e comutação
Saída de comutação	PNP	Tipo de saída discreta.
Função de saída	Normalmente aberta (NO)	Estado funcional da saída especificado.
Corrente máxima constante da saída DC	200 mA	Limite de corrente contínua informado para a saída.
Corrente residual máxima	0,1 mA	Corrente residual máxima declarada.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída DC.
Frequência de comutação DC	60 Hz	Frequência de comutação especificada.

Conexões e pinagem
Conexão elétrica	1 x M12, codificação A; bloqueio em repouso, rotatório	Tipo de conexão e característica de bloqueio indicados.
Número de fios	3 fios	Quantidade de fios informada.
Pinagem	1: L+; 3: L-; 4: OUT DO (NO)	Designação de pinos fornecida na ficha.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de operação indicada.
Grau de proteção	IP 67	Grau de proteção declarado; não substitui a verificação das condições de instalação e montagem.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 8 kV CD / 6 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha, Ri: 2 Ohm; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC transcritos da ficha.
Dados de certificação UL	Ta: -25...70 °C; Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A074; arquivo UL E174191	Informações UL declaradas na ficha do produto.
MTTF	1494 anos	Valor MTTF informado; não representa garantia de vida útil individual.

Dados mecânicos e materiais
Dimensões	40 x 40 x 54 mm	Dimensões gerais indicadas.
Peso	151,5 g	Peso informado na ficha do produto.
Invólucro	Retangular	Formato mecânico indicado.
Materiais	Invólucro: PA; face ativa: PA preto; tampa da extremidade: PA; abraçadeira: laranja; parafuso: 1.4567 (aço inoxidável / 304Cu)	Materiais e componentes declarados.

Indicadores e operação
LEDs de diagnóstico	1 LED amarelo (status de chaveamento) e 1 LED verde (em operação)	Indicação visual de estado e operação informada.

Identificadores e dados comerciais
SKU / part number	IM5117	Código de identificação do produto.
GTIN	4021179131285	Identificador comercial informado.
NCM	8536.50.90	Código fiscal informado na ficha.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.
Software embarcado incluído	Não	Informação declarada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha especifica saída de comutação discreta PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica M12, codificação A, com pinagem informada: pino 1 = L+, pino 3 = L-, pino 4 = OUT DO (NO). Alimentação de 10...36 V DC. Confirmar compatibilidade do conector e da entrada do controlador, incluindo o tipo PNP, antes da ligação.

Processo Não há conexão de processo especificada. O produto é um sensor indutivo retangular; instalação mecânica não embutida. Dimensões do invólucro: 40 x 40 x 54 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal discreto PNP normalmente aberto e alimentação dentro da faixa especificada	✓	A ficha informa saída PNP normalmente aberta e tensão de operação de 10...36 V DC; deve-se confirmar a pinagem e a compatibilidade elétrica da entrada.
Controlador que exige sinal NPN ou saída normalmente fechada	✗	A saída informada é PNP normalmente aberta; não corresponde às funções NPN ou normalmente fechada.
Instalação com montagem não embutida e espaço mecânico para o invólucro	✓	O método de montagem especificado é não embutido. Considerar o invólucro de 40 x 40 x 54 mm e as exigências de instalação do fabricante.
Instalação que exige montagem embutida	✗	A ficha identifica este modelo como não embutido.
Ambiente dentro de -25...70 °C, com necessidade de proteção IP 67	✓	A faixa de temperatura ambiente e o grau de proteção informados são, respectivamente, -25...70 °C e IP 67; verificar a adequação às condições reais de instalação.
Aplicação que exige frequência de comutação acima de 60 Hz	✗	A frequência de comutação informada é 60 Hz.

INSTALAÇÃO

Como instalar o Sensor indutivo retangular ifm IM5117, PNP normalmente aberto, alcance de detecção de 40 mm, conexão M12

Confirme no esquema elétrico do sistema que a alimentação está entre 10 e 36 V DC e que a entrada aceita saída PNP normalmente aberta.
Verifique a pinagem antes de energizar: pino 1 para L+, pino 3 para L- e pino 4 para a saída OUT DO (NO).
Confira se o conector M12, codificação A, corresponde ao cabo ou à tomada instalados; a ficha não informa acessórios inclusos.
Fixe o sensor em configuração não embutida, respeitando o espaço necessário para o invólucro de 40 x 40 x 54 mm.
Posicione a superfície ativa na orientação desejada entre as cinco posições indicadas e considere o material do objeto e seu fator de correção.
Após a ligação, verifique a detecção e os indicadores: LED amarelo para status de chaveamento e LED verde para indicação de operação.

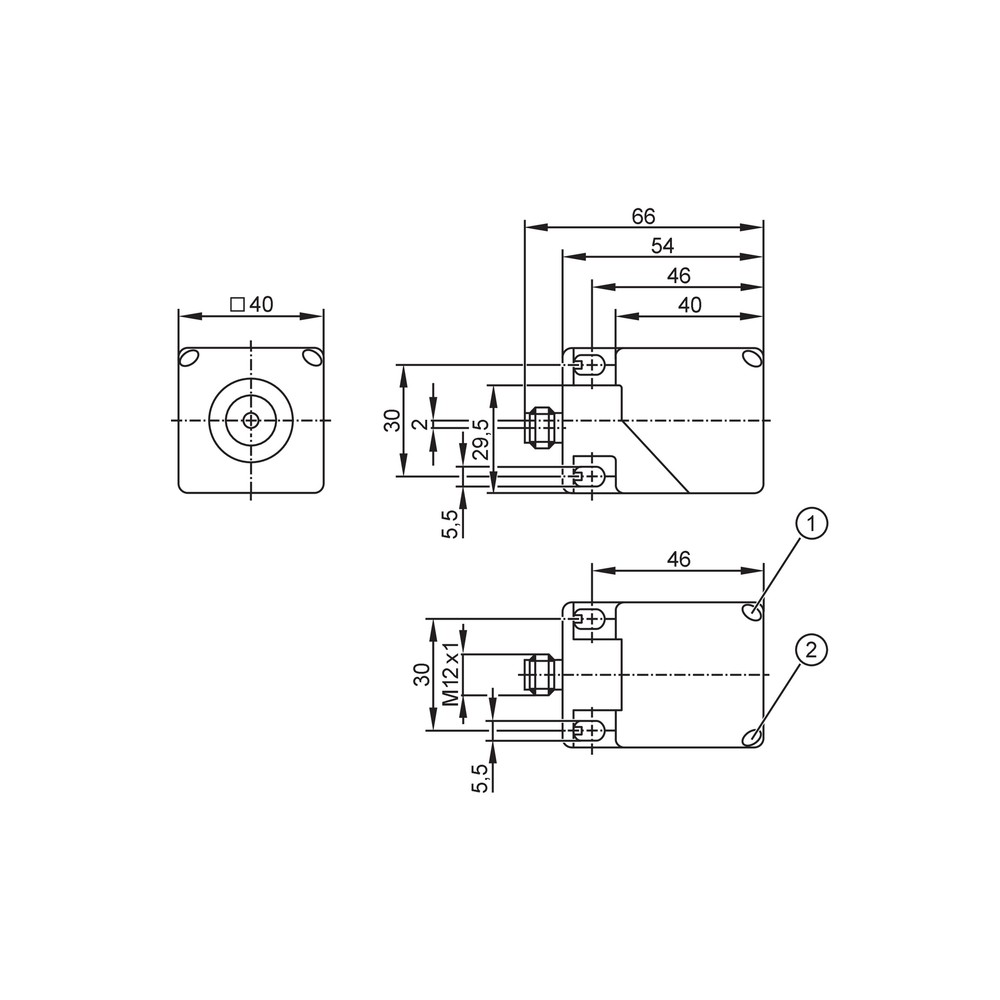

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o objeto está presente.	Alimentação ou pinagem incorreta, entrada incompatível com sinal PNP normalmente aberto, ou objeto fora da distância de trabalho considerando o material.	Meça a alimentação nos pinos 1 e 3, confira o sinal no pino 4 e valide tipo de entrada, posicionamento e material-alvo.
O sensor permanece acionado sem o objeto esperado.	Objeto metálico ou estrutura próxima à superfície ativa, ou posicionamento que mantém o alvo dentro da distância de detecção.	Afaste temporariamente objetos próximos e confira a posição do alvo em relação à distância de trabalho indicada na ficha.
Detecção instável ou distância menor que a esperada.	Material-alvo com fator de correção diferente de 1 ou instalação/posição fora das condições de detecção.	Identifique o material do alvo, consulte o fator de correção correspondente e verifique a distância e a orientação da superfície ativa.
O sensor não opera ou a saída para durante o funcionamento.	Tensão fora da faixa de operação, sobrecarga da saída ou curto-circuito na ligação.	Confira a tensão entre L+ e L-, inspecione a carga ligada à saída respeitando o limite de 200 mA e verifique o cabeamento por curto-circuito.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IM5117, português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm IM5117 e para que serve?

É um sensor indutivo retangular para detecção sem contato de objetos. A ficha especifica saída PNP normalmente aberta, alcance nominal de 40 mm e montagem não embutida.

O IM5117 funciona com uma entrada NPN ou normalmente fechada?

Não conforme a configuração indicada na ficha: este modelo tem saída PNP normalmente aberta. Confirme que a entrada do controlador aceita esse tipo de sinal.

O que vem junto com o sensor?

A ficha informa embalagem de uma peça, mas não lista cabos, conectores ou outros acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo efetivo do fornecimento.

Posso usar o IM5117 com montagem embutida?

A ficha especifica montagem não embutida. Para uma instalação embutida, selecione uma versão cuja documentação indique explicitamente essa condição.

Este sensor detecta qualquer material a 40 mm?

Não se deve assumir o mesmo alcance para todos os materiais. A ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

O LED acende, mas o controlador não reconhece a detecção. O que verifico?

Verifique se a entrada do controlador é compatível com PNP normalmente aberto e confira a ligação dos pinos 1, 3 e 4. O LED amarelo indica status de chaveamento, mas não confirma por si só a compatibilidade da entrada.

A distância detectada está menor que a esperada; preciso trocar o sensor?

Antes da troca, confira o material do alvo, sua distância e a orientação da superfície ativa. Os fatores de correção informados variam conforme o material e podem afetar a distância efetiva.

Como escolho entre este sensor e outro modelo?

Escolha o IM5117 se os requisitos forem compatíveis com PNP normalmente aberto, montagem não embutida, alimentação de 10...36 V DC e frequência de comutação de até 60 Hz. Se precisar de outra função de saída, montagem embutida ou frequência superior, procure uma versão documentada para esses requisitos.

Como faço a ligação elétrica do IM5117?

A pinagem informada é pino 1 = L+, pino 3 = L- e pino 4 = OUT DO (NO). Confira a tensão de alimentação e a compatibilidade da entrada antes de energizar.

O sensor pode operar em ambiente úmido ou exposto a poeira?

A ficha informa grau de proteção IP 67 e temperatura ambiente de -25...70 °C. A adequação depende das condições de instalação e dos limites aplicáveis; consulte o datasheet para as instruções completas.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à carga, conforme a configuração elétrica do circuito.

Normalmente aberta (NO)

Função de saída especificada como normalmente aberta; o estado de comutação depende da condição de detecção.

Montagem não embutida

Método de instalação indicado para o sensor; não corresponde a uma instalação embutida.

Distância real de comutação usada como referência para os valores percentuais de histerese e variação do ponto de comutação.

IP 67

Grau de proteção declarado para o invólucro; a adequação depende da montagem e das condições efetivas de uso.
