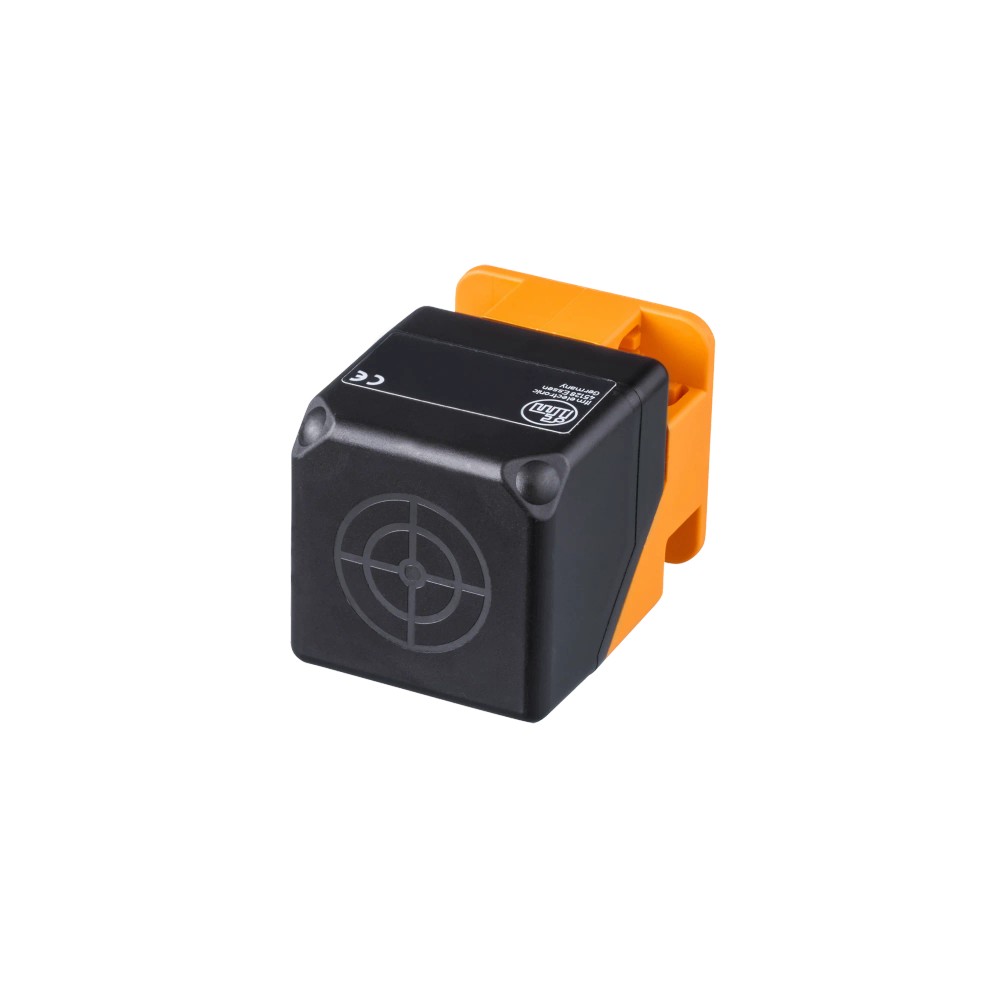

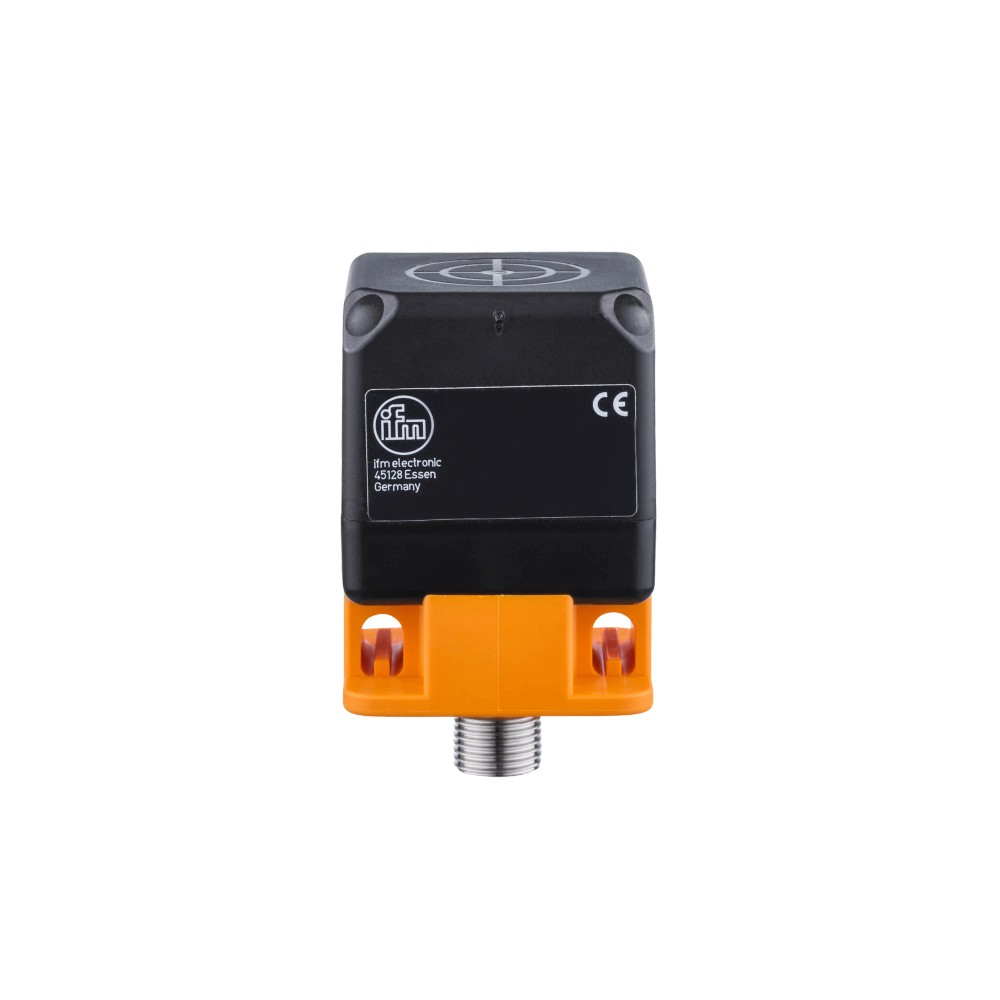

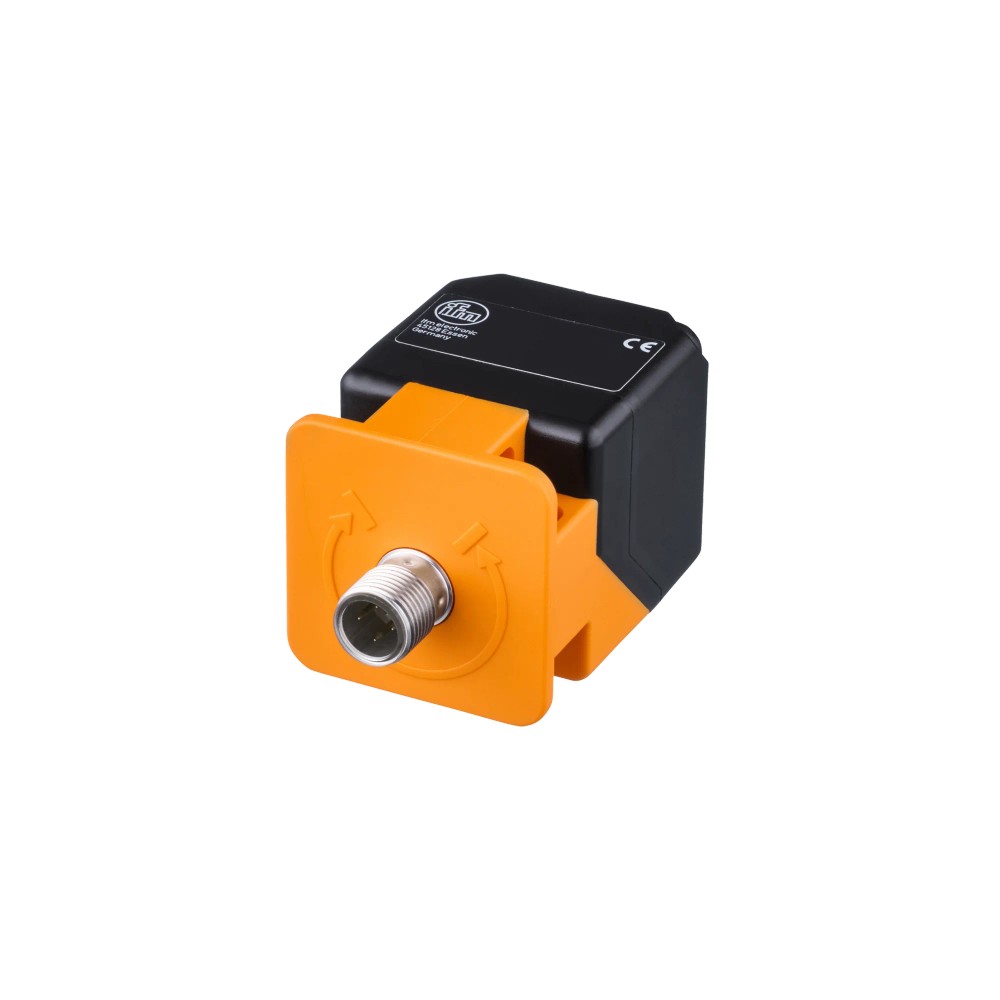

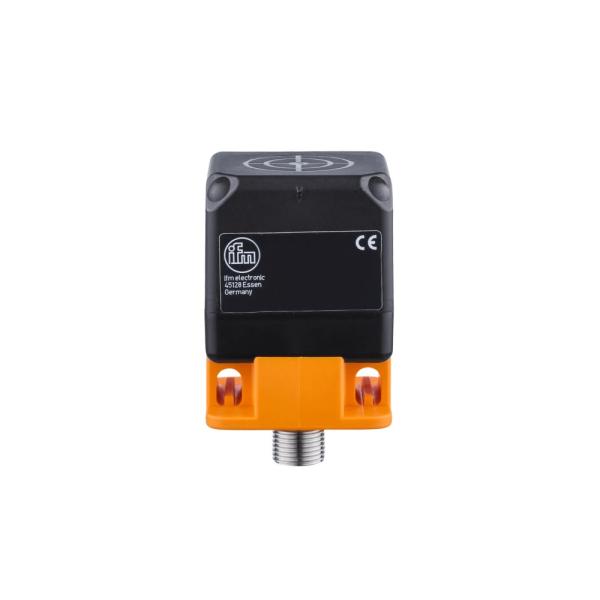

Sensor Indutivo IFM IM5116

Pré-visualizar: IM5116 IFM - Sensor Indutivo ifm Automação Industrial 35mm PNP M12

IM5116 IFM - Sensor Indutivo ifm Automação Industrial 35mm PNP M12

Imagem meramente ilustrativa

R$ 606,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5116
EAN: 4021179131278
NCM do produto: 85365090

Destaques do Produto Alcance 35 mm...mais

Fechar menu

Saiba mais sobre: "IM5116 IFM - Sensor Indutivo ifm Automação Industrial 35mm PNP M12"

Destaques do Produto

Alcance

35 mm

Saída

PNP

Montagem

Não embutido

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IM5116, 35mm PNP, M12

O sensor indutivo IM5116 é um componente projetado para detecção sem contato de objetos metálicos em sistemas de automação. Com alcance de 35mm e montagem não embutida, oferece alta precisão operacional. Possui saída PNP, conexão M12 padrão e é construído em material resistente com grau de proteção IP67, operando em redes DC de 10 a 36V.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IM5116
Marca	IFM
Alcance de Detecção	35 mm
Saída	PNP, Normalmente Aberto
Conexão	M12
Grau de Proteção	IP 67
Formato	Retangular
Tensão	10...36 DC V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em esteiras industriais
Posicionamento preciso em máquinas de embalagem
Monitoramento de fim de curso em automação de montagem

⚠ Considere outro se precisa de:

Montagem embutida em superfícies metálicas (devido à característica 'não embutido')
Detecção de objetos não metálicos
Ambientes com temperaturas abaixo de -25 °C ou acima de 70 °C

APLICAÇÕES E USO

Linhas de montagem automotivas para detecção de componentes metálicos.
Sistemas de transporte e logística para contagem de embalagens com cintas metálicas.
Máquinas de embalagem industrial com necessidade de detecção precisa de posição.
Automação de processos onde é necessária a detecção contínua de peças metálicas sem contato físico.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IM5116, 35mm PNP, M12, verifique estes pontos:

Quando escolher este produto

Ideal para aplicações de detecção metálica que exigem um alcance de 35mm e permitem montagem não embutida, sendo compatível com sistemas de controle baseados em lógica PNP.

Quando buscar alternativas

Se a aplicação exigir montagem embutida (face-to-face com metal) ou se o sistema de controle utilizar lógica NPN, este modelo deve ser substituído por uma versão compatível.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação permitida
Consumo de corrente	< 20 mA	Corrente típica de operação
Saída	PNP	Lógica de comutação
Frequência de comutação	80 Hz	Velocidade máxima de detecção

Faixa de Medição
Alcance de detecção	35 mm	Distância nominal
Distância de trabalho	0...28,3 mm	Faixa operacional recomendada
Histerese	1...20 % de Sr	Diferença de comutação

Dados Mecânicos
Dimensões	40 x 40 x 54 mm	Dimensões físicas externas
Montagem	Não embutido	Requisito de instalação
Material	PA (Poliamida)	Material do invólucro

Condições Ambientais
Grau de proteção	IP 67	Vedação contra sólidos e líquidos
Temperatura ambiente	-25...70 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Digital I/O

Conexões

Elétrica 10...36 DC V (3 fios)

Processo M12 (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos e não ferrosos	✓	O sensor detecta metais condutores (o alcance varia conforme o material).
Ambientes industriais com umidade e poeira	✓	Classificação IP67 garante proteção contra imersão temporária e poeira.
Integração com CLP de lógica NPN	✗	O sensor possui saída PNP, incompatível com entradas NPN sem interface adicional.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IM5116, 35mm PNP, M12

Verifique a compatibilidade do local de montagem, garantindo que o sensor não embutido tenha espaço ao redor da face ativa.
Fixe o sensor utilizando os furos de montagem adequados, evitando aperto excessivo que possa danificar o invólucro de poliamida.
Conecte o cabo M12 ao sensor, garantindo o bloqueio seguro do conector.
Verifique a pinagem elétrica de acordo com o diagrama de conexão (PNP).
Alimente o dispositivo com tensão entre 10 e 36V DC.
Teste a detecção aproximando um objeto metálico e verificando o acendimento do LED amarelo de status.

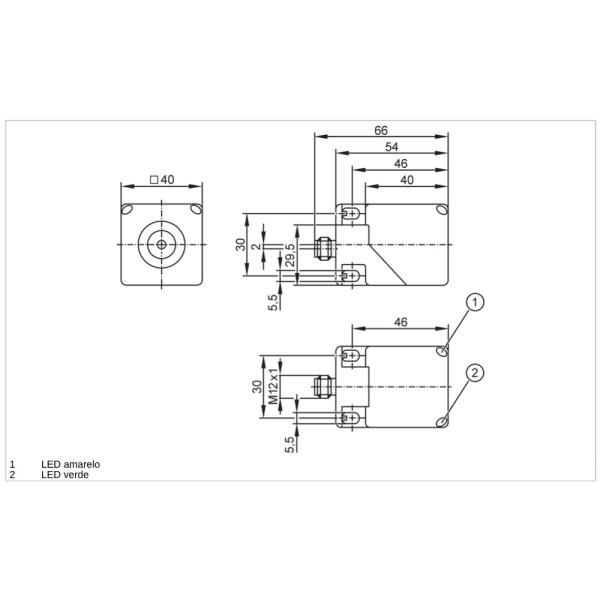

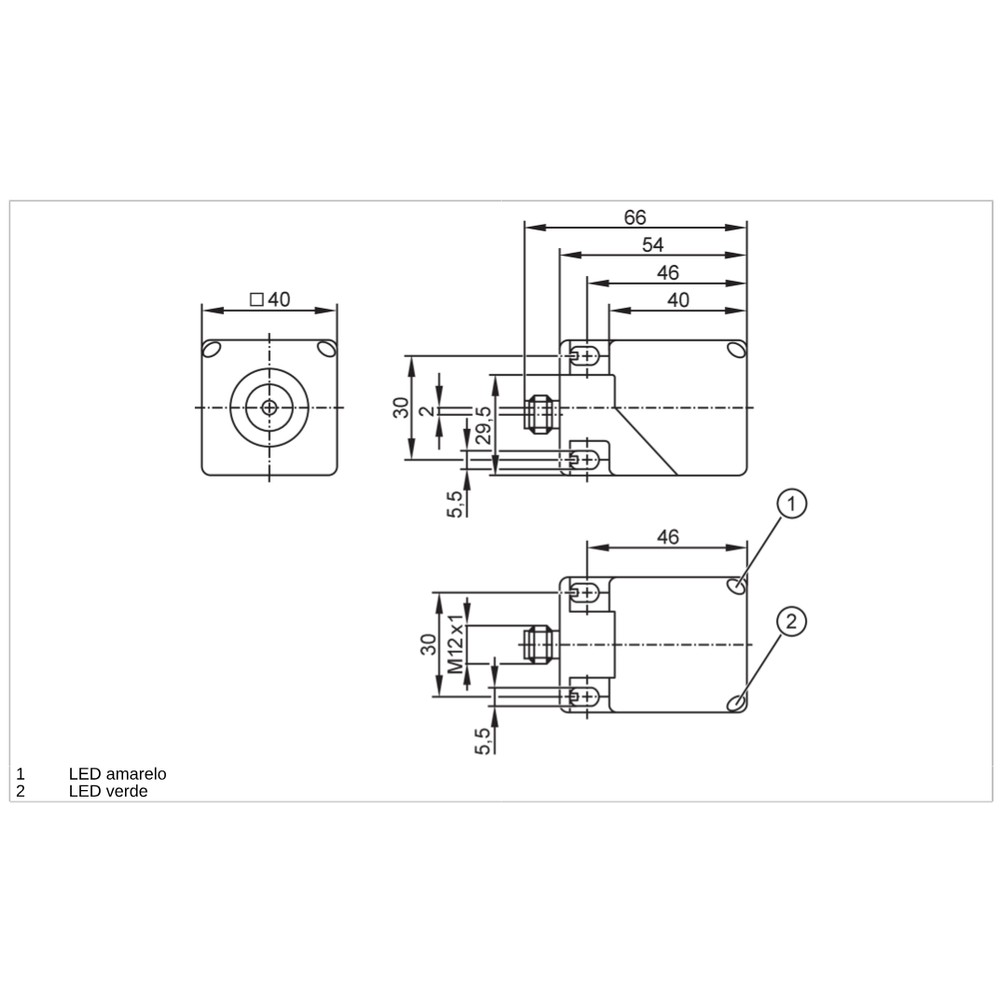

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou apresenta comportamento intermitente.	Alinhamento incorreto do alvo metálico em relação à face ativa.	Verificar se o alvo metálico está centralizado e dentro da distância de trabalho (0-28.3mm).
O LED de status não acende ou a saída permanece inativa.	Curto-circuito na carga conectada ou sobrecarga de corrente.	Medir a corrente de carga e verificar a integridade da fiação elétrica.
Comutação falsa ou instável sem a presença do alvo.	Ruído eletromagnético ou interferência de cabos próximos.	Garantir que os cabos de sinal estejam longe de cabos de potência ou fontes de interferência.
Sensor não liga ou opera de forma instável.	Tensão de alimentação fora da especificação (10-36V DC).	Medir a tensão nos terminais do conector M12 com um multímetro.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho Técnico (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM5116 e para que serve?

O sensor IM5116 é um dispositivo indutivo de detecção de proximidade, utilizado para identificar metais sem contato físico em automação industrial.

O que acompanha o produto na embalagem?

O produto acompanha o sensor indutivo em formato retangular, não incluindo cabos de conexão M12 ou suportes de fixação adicionais.

Este sensor pode detectar objetos plásticos?

Este sensor não é indicado para detecção de materiais não metálicos, como plásticos, madeiras ou líquidos, pois seu princípio de operação depende da alteração de um campo eletromagnético por metais.

Em quais ambientes este sensor não deve ser instalado?

Não deve ser aplicado em ambientes com temperaturas que excedam a faixa de -25 a 70 °C ou em locais que exijam proteção superior a IP67.

O que fazer se o sensor não estiver emitindo sinal de detecção?

A ausência de sinal indica, geralmente, um erro de alinhamento entre o sensor e o alvo, obstrução na face ativa ou falha na alimentação elétrica.

Quais são os sinais de falha técnica comum na saída de comutação?

Sintomas como LEDs indicadores piscando de forma irregular podem sugerir um curto-circuito na carga ou sobrecarga na saída de comutação.

Como decidir entre este modelo e outros sensores da linha?

A escolha entre este modelo e outros sensores depende do range de detecção (35mm) e do tipo de montagem (não embutida). Se a aplicação exigir montagem embutida, este modelo não é adequado.

Este sensor é mais vantajoso que modelos cilíndricos menores?

Este modelo é ideal para detecções padrão de longo alcance (35mm) onde a montagem não embutida é tecnicamente viável, enquanto versões menores são para espaços restritos.

Quais os cuidados necessários na instalação física?

A instalação exige o ajuste da distância de trabalho entre 0 e 28,3 mm, garantindo que o objeto esteja dentro da faixa efetiva de detecção e alinhado ao centro da face ativa.

Qual a procedência e garantia de faturamento deste item?

A procedência é garantida pela IFM Electronic LTDA, que realiza o faturamento e gerencia a logística conforme os padrões de qualidade do fabricante.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que utiliza campos eletromagnéticos para detectar a presença de metais condutores.

PNP

Configuração de saída onde o sensor comuta o polo positivo da carga (Ref.: PNP, 10...36 DC V).

Não Embutido

Tipo de montagem onde o sensor requer um espaço livre ao redor da face ativa para evitar interferências (Ref.: 35 mm não embutido).

Histerese

Diferença entre o ponto de comutação e o ponto de descomutação, garantindo estabilidade no sinal (Ref.: 1...20 % de Sr).

IP 67

Grau de proteção que assegura estanqueidade contra poeira e imersão temporária em água (Ref.: IP 67).
