Sensor Indutivo IFM IM5115

Pré-visualizar: IM5115 IFM - Sensor Indutivo ifm Detecção de objetos 20mm PNP NA M12 IP67

IM5115 IFM - Sensor Indutivo ifm Detecção de objetos 20mm PNP NA M12 IP67

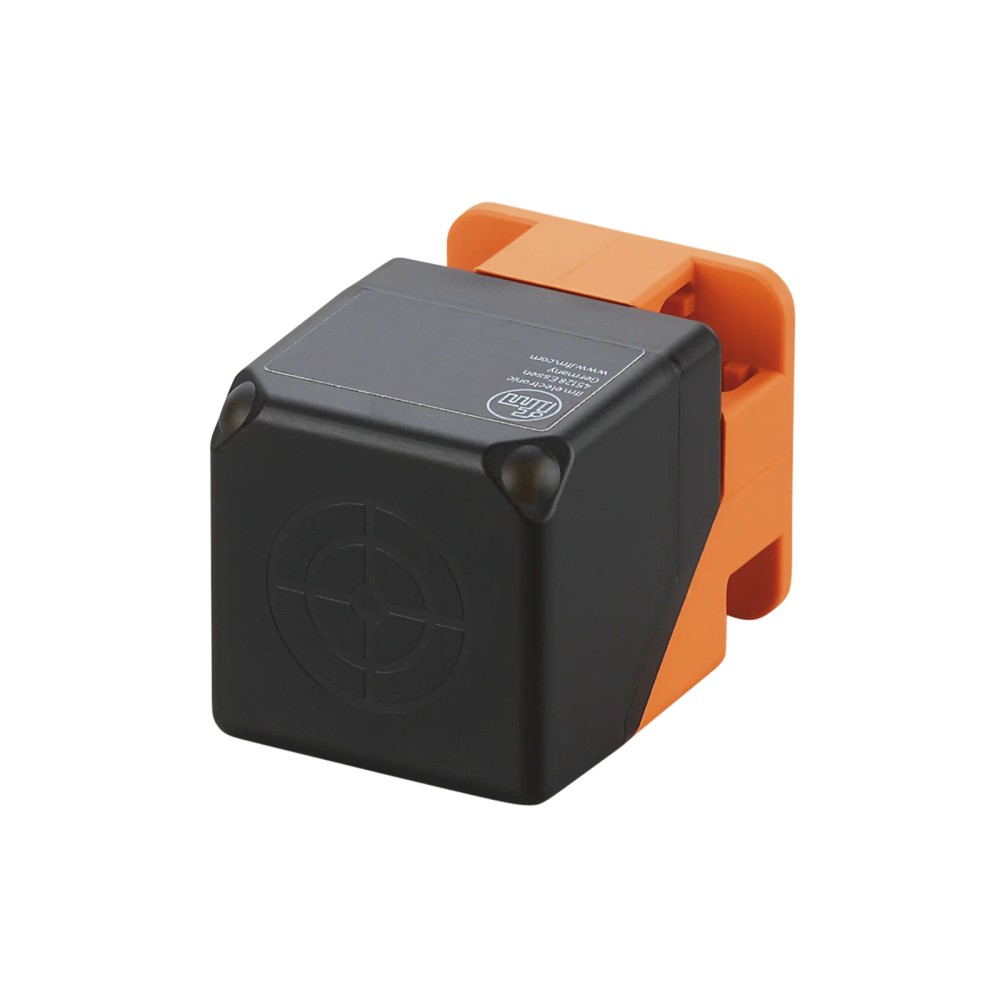

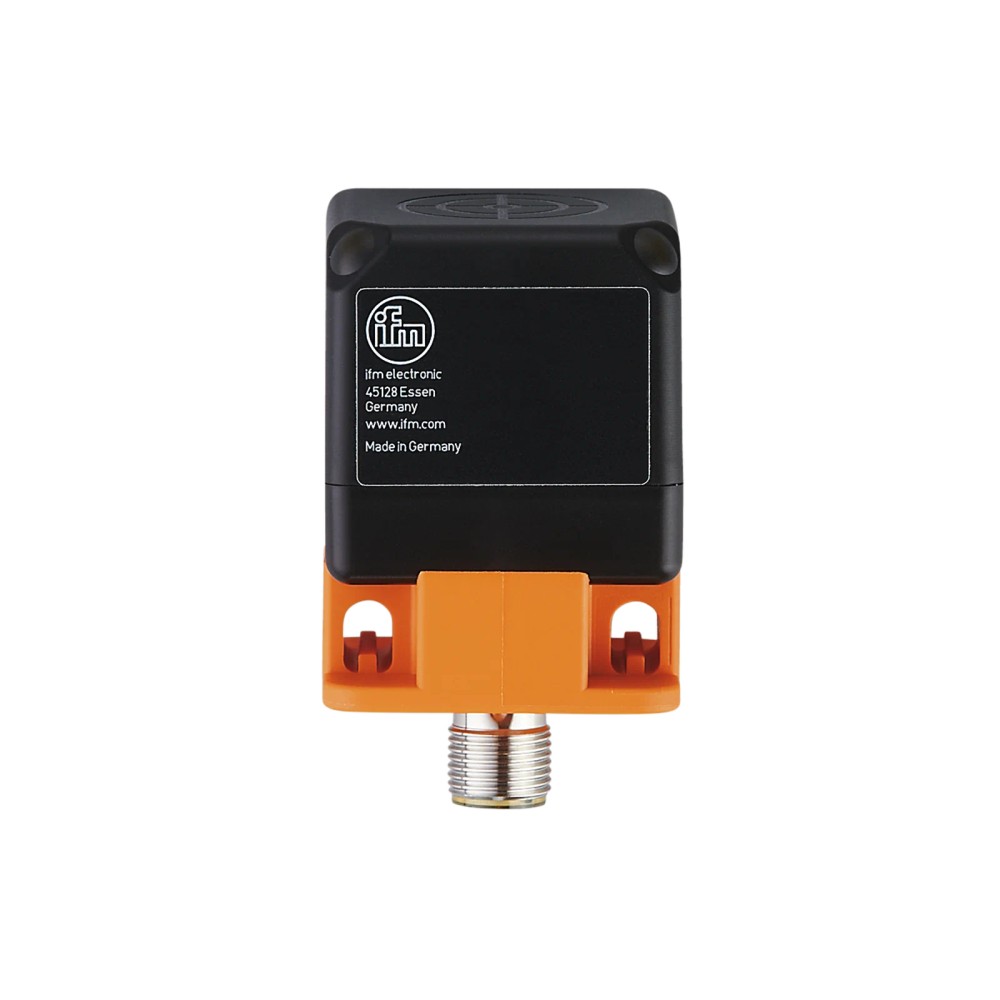

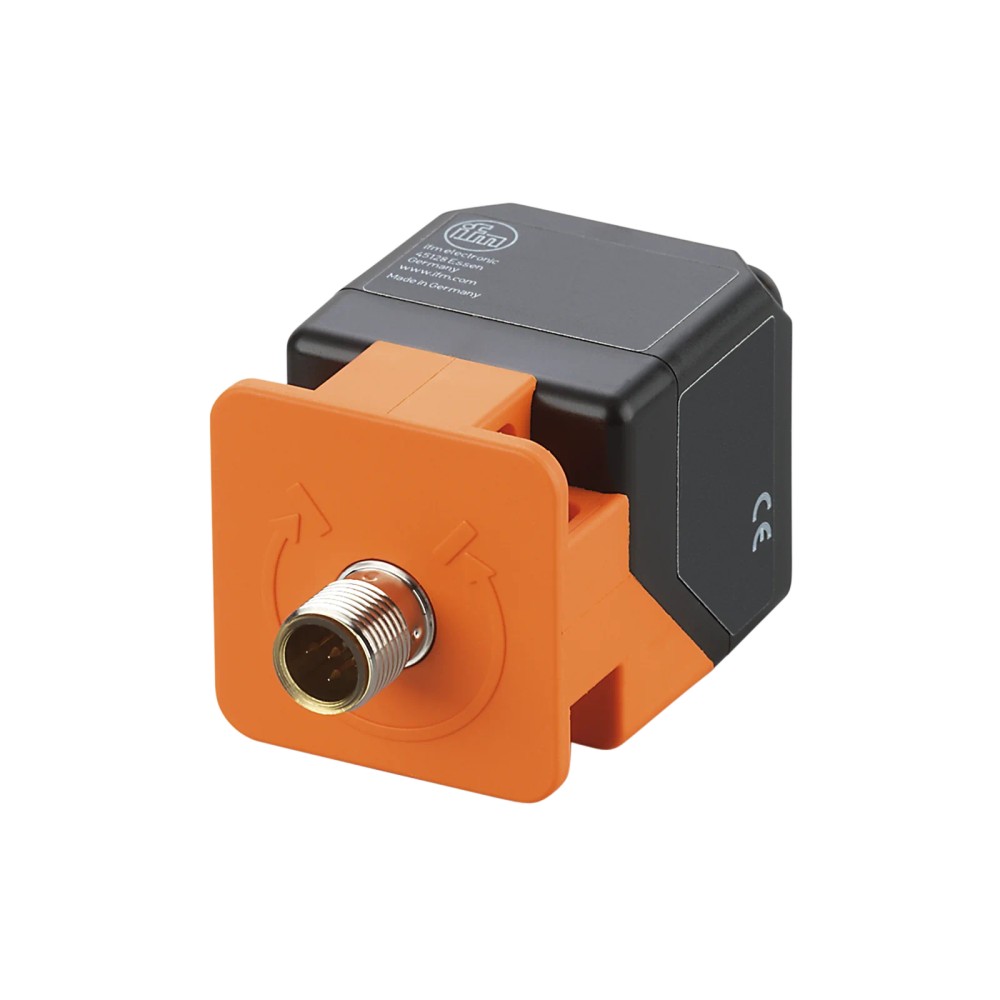

Imagem meramente ilustrativa

R$ 589,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5115
EAN: 4021179131261
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "IM5115 IFM - Sensor Indutivo ifm Detecção de objetos 20mm PNP NA M12 IP67"

Destaques do Produto

Tecnologia

Sensor indutivo

Alcance nominal

20 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10…36 V DC

Conexão

M12, codificação A

Montagem e proteção

Embutida; IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IM5115, retangular, 20 mm, PNP normalmente aberto, conexão M12, IP67

O ifm IM5115 é um sensor indutivo para detecção sem contato de objetos metálicos em aplicações de automação. Possui alcance nominal de detecção de 20 mm, saída PNP normalmente aberta e conexão elétrica M12. Seu invólucro retangular permite montagem embutida, e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	20 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10…36 V DC
Conexão elétrica	1 x M12, codificação A; contatos dourados
Número de fios	3
Grau de proteção	IP67
Frequência de comutação DC	100 Hz
Temperatura ambiente	-25…70 °C
Dimensões	40 x 40 x 54 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação que aceitem saída PNP normalmente aberta.
Instalações com alimentação DC dentro da faixa de 10…36 V e interface elétrica compatível com sensor de 3 fios.
Aplicações que requeiram montagem embutida e conexão M12 de codificação A, respeitando as dimensões do invólucro e as condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não selecione para uma entrada de controle que exija saída NPN ou contato normalmente fechado: a ficha informa saída PNP normalmente aberta.
Não use quando a alimentação disponível estiver fora de 10…36 V DC ou quando a aplicação exigir frequência de comutação superior a 100 Hz.
Não considere 20 mm como distância de trabalho garantida em qualquer condição: o datasheet informa distância de trabalho de 0…16,2 mm e distância real de comutação de 20 ± 10% mm.

APLICAÇÕES E USO

Detecção de objetos metálicos em máquinas e sistemas de automação, desde que a aplicação aceite saída PNP normalmente aberta e respeite a distância de trabalho especificada. Cenário de uso inferido a partir da tecnologia indutiva; a ficha não declara uma aplicação específica.
Instalações industriais dentro da faixa de temperatura ambiente indicada e com proteção IP67 requerida. O grau IP não deve ser interpretado como aprovação para qualquer método, duração ou condição de exposição.
Detecção em montagem embutida, considerando as dimensões do sensor, os fatores de correção por material e a distância de trabalho. A distância efetiva pode variar conforme o material do alvo.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IM5115, retangular, 20 mm, PNP normalmente aberto, conexão M12, IP67, verifique estes pontos:

Escolha o IM5115 quando

A aplicação exigir detecção indutiva com saída PNP normalmente aberta, montagem embutida, alimentação de 10…36 V DC e conexão M12. Confirme também a distância de trabalho necessária, o limite de 100 Hz e as dimensões do sensor.

Avalie outra configuração quando

A entrada do controlador exigir NPN ou normalmente fechado, a alimentação não estiver na faixa especificada, a frequência necessária exceder 100 Hz ou a distância de trabalho necessária ultrapassar 16,2 mm. Para outras necessidades, compare os requisitos com o datasheet de outra versão; a ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia indicada na ficha do produto.
Modelo	IM5115	Código do fabricante e SKU.
Formato do invólucro	Retangular	Formato físico informado para seleção e montagem.
Tipo de montagem	Embutido	Configuração de montagem informada pelo fabricante.
Superfície ativa	Acessível em 5 posições	Característica indicada na ficha.

Dados elétricos
Tensão de operação	10…36 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Alimentação em corrente contínua.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Corrente residual máxima	0,1 mA	Limite informado para a saída.
Classe de proteção	II	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado pelo fabricante.

Saídas e chaveamento
Função elétrica	PNP	Tipo de saída de chaveamento.
Configuração da saída	Normalmente aberta	Estado funcional informado para a saída.
Número de fios	3	Configuração elétrica indicada na ficha.
Frequência de comutação DC	100 Hz	Limite de frequência especificado para comutação DC.
Corrente máxima constante da saída de comutação DC	200 mA	Limite informado pelo fabricante.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção declarado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado pelo fabricante.

Detecção e desvios
Alcance de detecção	20 mm	Valor nominal indicado para o sensor.
Distância de trabalho	0…16,2 mm	Faixa informada pelo fabricante; considerar na definição da posição de detecção.
Distância real de comutação Sr	20 ± 10% mm	Valor real de comutação e tolerância especificados.
Histerese	1…20% de Sr	Faixa de histerese relativa à distância real de comutação.
Variação no ponto de comutação	-10…10% de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores informados por material; devem ser considerados na aplicação.

Conexão elétrica
Conector	1 x M12, codificação A	Conexão elétrica indicada pelo fabricante.
Contatos	Dourados	Característica especificada para os contatos do conector.

Condições ambientais e proteção
Temperatura ambiente	-25…70 °C	Faixa de operação informada.
Grau de proteção	IP67	Grau declarado na ficha; não extrapolar para condições não especificadas.
EMC — ESD	EN 61000-4-2: 8 kV CD / 4 kV AD	Níveis informados na ficha para descarga eletrostática.
EMC — alta frequência irradiada	EN 61000-4-3: 10 V/m	Nível informado para imunidade a alta frequência irradiada.
EMC — Burst	EN 61000-4-4: 2 kV	Nível informado para imunidade a transientes rápidos.
EMC — Surge	EN 61000-4-5: 0,5 kV linha a linha; Ri: 2 Ohm	Condição indicada para surge na ficha.
EMC — alta frequência conduzida	EN 61000-4-6: 10 V	Nível informado para imunidade a perturbações conduzidas.
Emissão EMC	EN 55011 classe B	Classificação de emissão indicada na ficha.

Dados mecânicos e materiais
Dimensões	40 x 40 x 54 mm	Dimensões físicas informadas.
Peso	146,5 g	Valor de peso indicado no conjunto de atributos do produto.
Invólucro	PA	Material informado para o invólucro.
Face ativa	PA preto	Material e cor indicados na ficha.
Tampa da extremidade	PA	Material informado.
Abraçadeira	Laranja	Característica indicada na lista de materiais.
Parafuso	1.4567 (aço inoxidável / 304Cu)	Material indicado na ficha.
Tipo de invólucro	Type 1	Classificação registrada nos atributos do produto.

Indicadores
Indicador de operação	1 LED verde	Indicação visual de operação informada na ficha.
Indicador de estado de chaveamento	1 LED amarelo	Indicação visual do estado de chaveamento.

Dados adicionais
MTTF	1590 anos	Valor informado no conjunto de atributos; consulte o datasheet para as condições de referência.
Número do arquivo UL	E174191	Identificação registrada na ficha.
Número de aprovação UL	A074	Identificação registrada na ficha.
Certificado UL Ta	-25…70 °C	Faixa de temperatura associada ao campo de certificação registrado.
Fontes de alimentação	Limited Voltage/Current	Descrição registrada nos atributos do produto.
Software embedded incluído	Não	Informação indicada na ficha.

COMPATIBILIDADE

Comunicação

• Saída de chaveamento PNP normalmente aberta; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com contatos dourados; sensor de 3 fios. Alimentação DC de 10…36 V. Verifique no datasheet do fabricante a atribuição dos pinos e a compatibilidade do cabo e da entrada do controlador antes da ligação.

Processo Não se aplica: é um sensor indutivo de detecção, sem conexão de processo indicada. A conexão informada é elétrica, por M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação DC de 10…36 V	✓	A função de saída e a faixa de alimentação correspondem aos dados informados para o sensor; confirme a atribuição dos fios e a capacidade da entrada.
Entrada que exige sinal NPN ou normalmente fechado	✗	A ficha especifica saída PNP normalmente aberta.
Aplicação que requer frequência de comutação de até 100 Hz	✓	A frequência de comutação DC especificada é 100 Hz; a aplicação deve permanecer dentro desse limite.
Aplicação que requer distância de trabalho superior a 16,2 mm	✗	A distância de trabalho informada é de 0…16,2 mm, embora o alcance nominal de detecção seja 20 mm.
Montagem com conexão elétrica M12 de codificação A compatível	✓	O sensor tem uma conexão M12 com codificação A; compatibilidade mecânica do conector não confirma, por si só, compatibilidade elétrica.
Aplicação com temperatura ambiente entre -25 °C e 70 °C	✓	Essa é a faixa de temperatura ambiente especificada.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IM5115, retangular, 20 mm, PNP normalmente aberto, conexão M12, IP67

Confirme que a tensão da alimentação DC está entre 10 e 36 V e que a entrada de controle é compatível com saída PNP normalmente aberta.
Verifique o espaço de montagem e as dimensões do invólucro: 40 x 40 x 54 mm.
Posicione o sensor conforme a montagem embutida indicada e respeite a distância de trabalho informada pelo fabricante.
Use uma conexão M12 de codificação A compatível; confirme o pinout no datasheet antes de energizar, pois a ficha resumida não apresenta a atribuição dos pinos.
Conecte a saída de 3 fios à entrada compatível, observando os limites elétricos especificados e as instruções do datasheet.
Após a instalação, energize o circuito e confira os LEDs de operação e de estado de chaveamento durante um teste funcional.

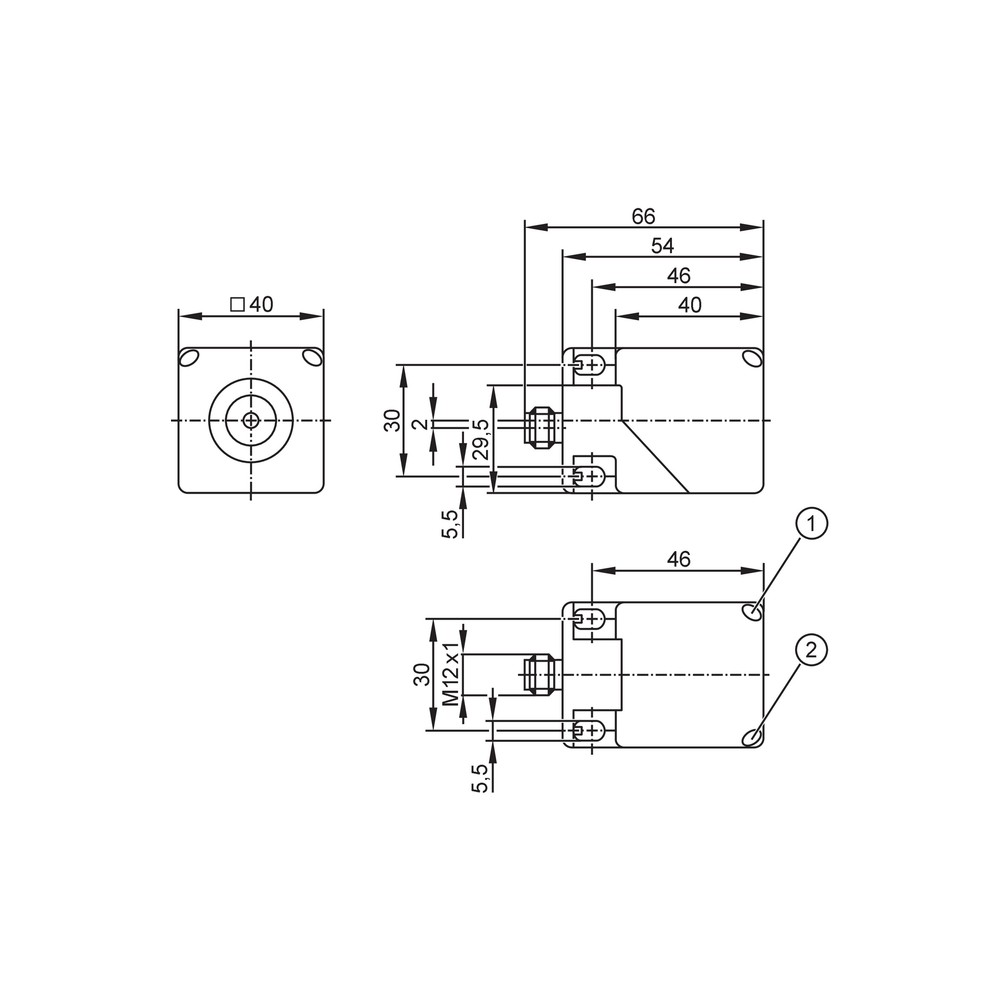

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do objeto.	Alimentação fora da faixa especificada, ligação incompatível ou objeto fora da distância de trabalho.	Meça a alimentação nos terminais, confira a ligação no datasheet e verifique a posição do alvo em relação à distância de trabalho de 0…16,2 mm.
A entrada do controlador não reconhece a saída.	A entrada pode exigir NPN ou normalmente fechado, enquanto o IM5115 fornece PNP normalmente aberto.	Confira o tipo elétrico e a lógica exigida pela entrada do controlador e compare com a especificação da saída do sensor.
A detecção ocorre a uma distância diferente da esperada.	Material do alvo, fator de correção e tolerância de comutação podem influenciar a distância efetiva.	Identifique o material do alvo, aplique o fator de correção informado no datasheet e compare a posição com os valores de distância de trabalho e Sr.
O estado de saída oscila ou não corresponde ao movimento do alvo.	Ligação incorreta, incompatibilidade da entrada ou operação acima da frequência de comutação especificada.	Verifique a ligação e a compatibilidade elétrica; confirme que a frequência de comutação requerida não excede 100 Hz e observe os LEDs de operação e de chaveamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet IM5115 em português (Datasheet) Desenho em escala do IM5115 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IM5115 e para que tipo de detecção ele serve?

É um sensor indutivo da ifm para detecção sem contato de objetos metálicos. A ficha especifica saída PNP normalmente aberta.

Que alimentação e conexão elétrica preciso prever?

O sensor opera com 10…36 V DC e possui conector M12 de codificação A. Confirme o pinout no datasheet antes de ligar.

O produto acompanha cabo ou outros acessórios?

Não há acessórios listados como inclusos na ficha do anúncio. A conexão do sensor é M12; a ficha não confirma fornecimento de cabo.

Posso usar este sensor numa entrada que exige NPN ou normalmente fechado?

Não, a ficha identifica a saída como PNP normalmente aberta. Para uma entrada NPN ou normalmente fechada, selecione uma versão com a configuração elétrica exigida.

Ele atende uma aplicação que precisa de mais de 100 Hz?

A frequência de comutação DC especificada é 100 Hz. A ficha não confirma operação acima desse limite.

O sensor não detecta o alvo: o que verifico antes de trocar?

Confira a alimentação, a ligação elétrica e a distância entre o sensor e o alvo. Considere também o material do alvo e os fatores de correção informados no datasheet.

A saída não é reconhecida pelo CLP; o sensor pode estar com defeito?

Antes de substituir, confirme se a entrada do CLP é compatível com PNP normalmente aberto e revise o pinout e a ligação. A ficha resumida não informa a atribuição dos pinos.

Qual distância devo considerar para posicionar o alvo?

A distância de trabalho informada é de 0…16,2 mm; o alcance nominal é 20 mm. Considere também a distância real de comutação e o material do objeto.

Como instalo e testo o sensor?

Monte-o na configuração embutida indicada, faça a ligação conforme o datasheet e teste a comutação dentro da distância de trabalho especificada. Use os LEDs verde de operação e amarelo de estado como referências visuais.

O sensor pode ser instalado em ambiente úmido ou exposto a água?

A ficha informa grau de proteção IP67, mas não detalha método, duração ou condições de exposição. Consulte o datasheet do fabricante para validar o uso no ambiente específico.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha informa aplicação de detecção de objetos. (Ref.: tipo de produto: sensor indutivo.)

PNP

Tipo de saída de chaveamento indicado para verificar a compatibilidade elétrica com a entrada do controlador. (Ref.: função elétrica: PNP.)

Normalmente aberta

Configuração de saída especificada como NA; deve corresponder à lógica requerida pela entrada conectada. (Ref.: saída: normalmente aberta.)

Distância real de comutação Sr

Parâmetro de distância de comutação declarado pelo fabricante, com tolerância especificada. (Ref.: Sr: 20 ± 10% mm.)

IP67

Grau de proteção indicado para o produto; condições específicas de exposição devem ser verificadas no datasheet. (Ref.: grau de proteção: IP67.)
