Sensor Indutivo ifm IM508A - 20mm para Áreas ATEX

Pré-visualizar: IM508A IFM - Sensor Indutivo ifm Áreas Explosivas 20mm PNP/NPN IP67

IM508A IFM - Sensor Indutivo ifm Áreas Explosivas 20mm PNP/NPN IP67

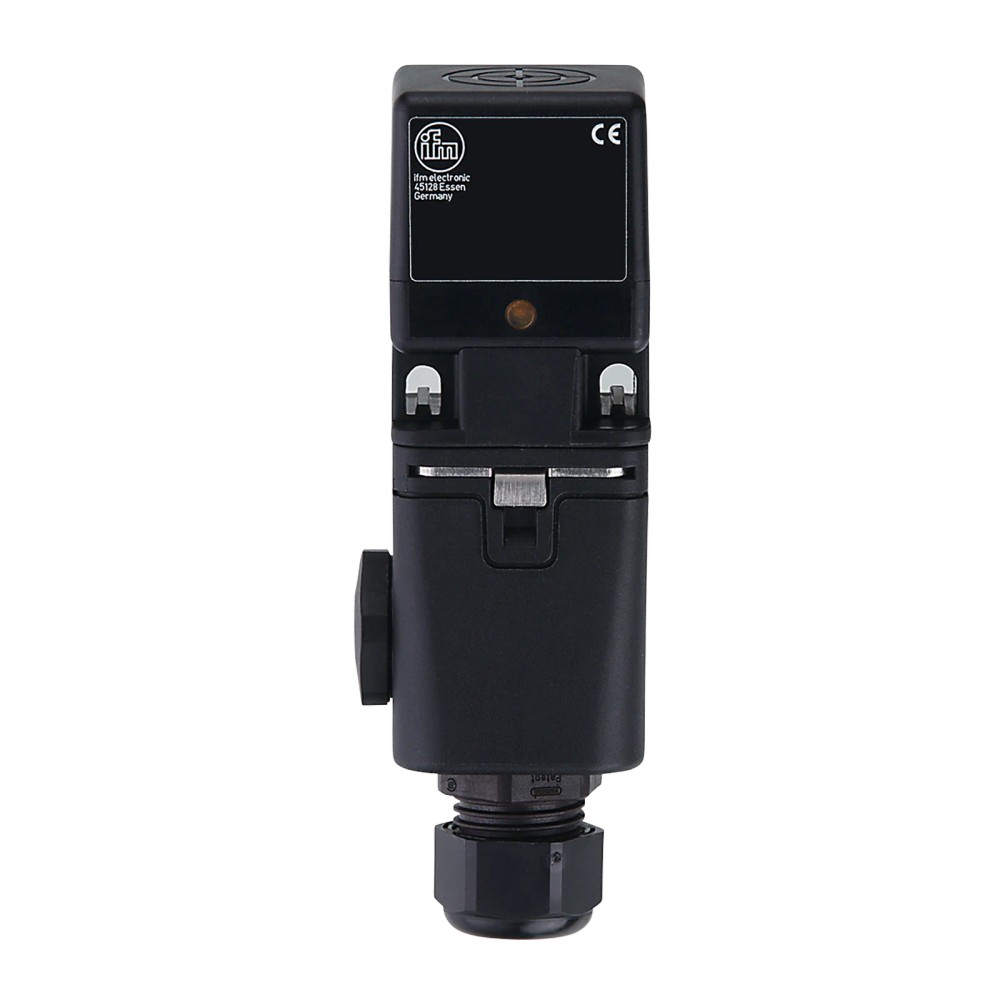

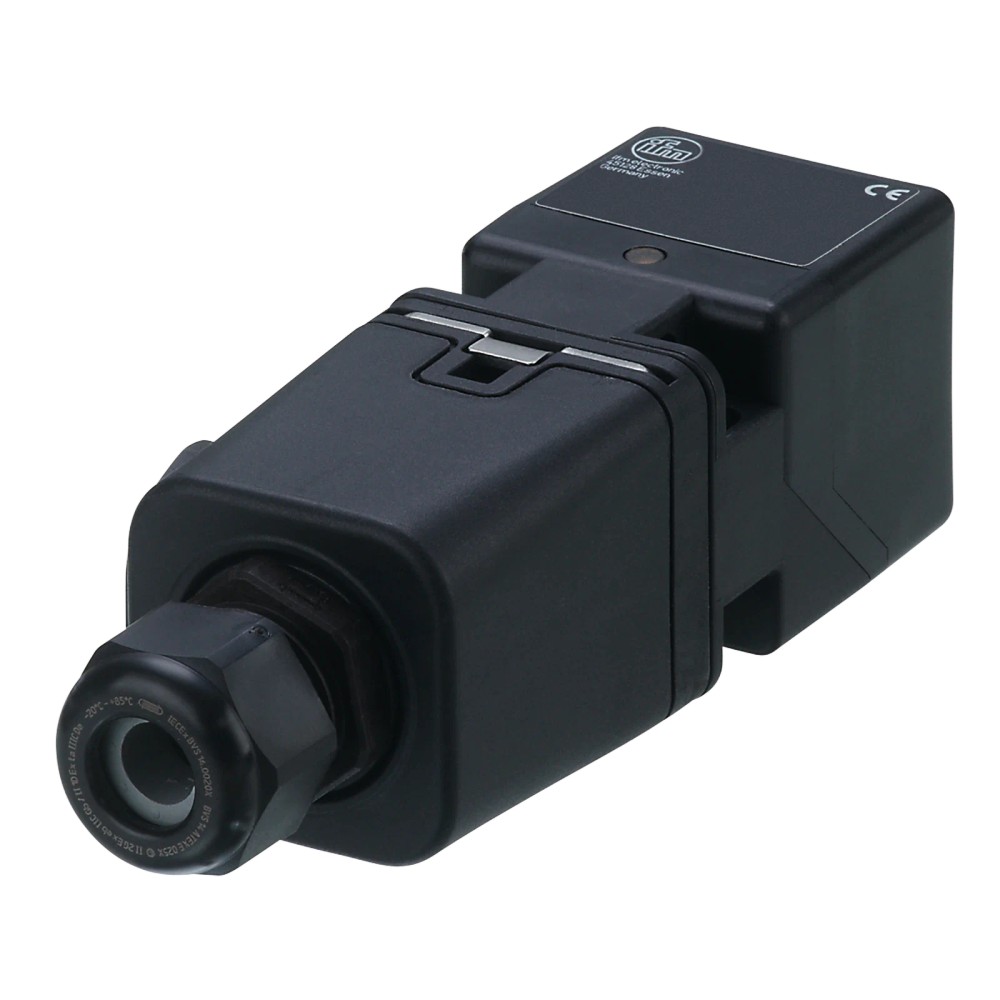

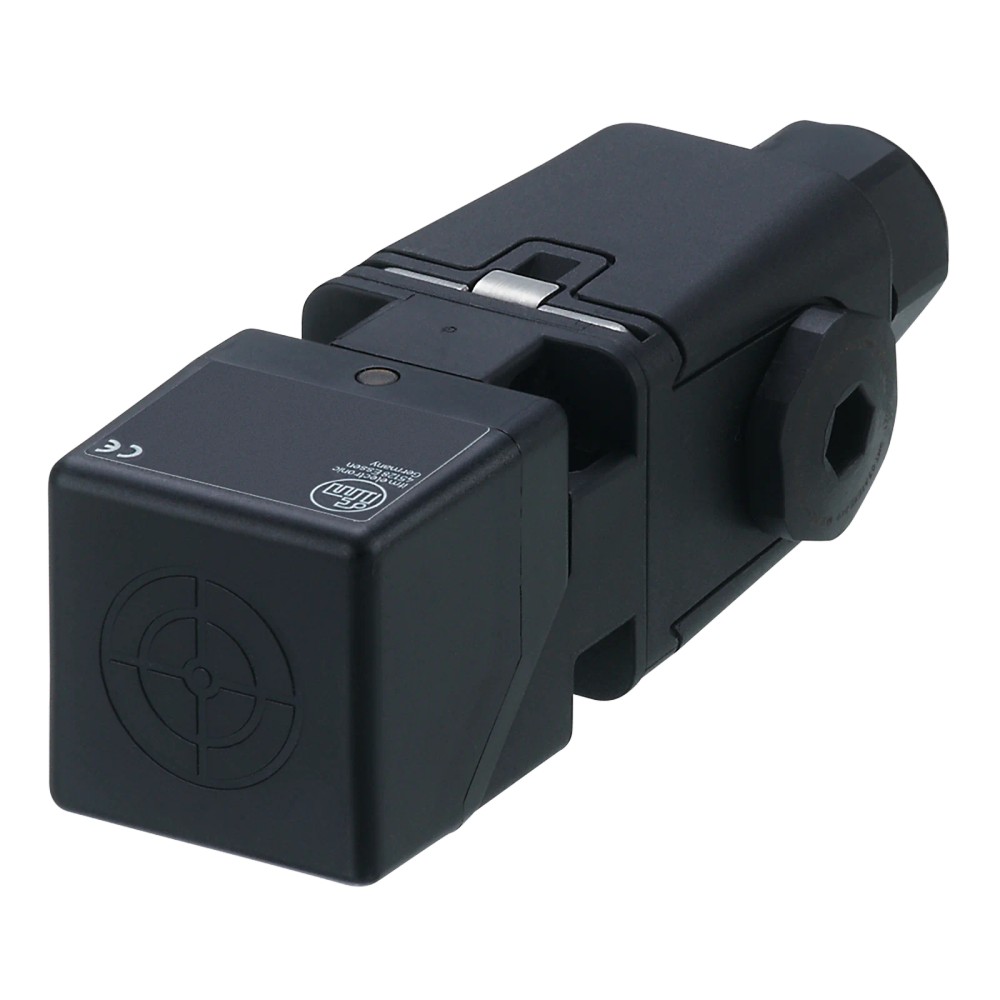

Imagem meramente ilustrativa

R$ 1.021,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM508A
EAN: 4021179271790
NCM do produto: 85365090

Destaques do Produto Alcance 20 mm...mais

Fechar menu

Saiba mais sobre: "IM508A IFM - Sensor Indutivo ifm Áreas Explosivas 20mm PNP/NPN IP67"

Destaques do Produto

Alcance

20 mm

Saída

PNP/NPN (selecionável)

Montagem

Embutido

Grau de Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IM508A IFM - Sensor Indutivo para Áreas Explosivas 20mm PNP/NPN IP67

O sensor indutivo IM508A é um dispositivo robusto de 20 mm de alcance, projetado para detecção precisa de objetos metálicos em ambientes industriais, incluindo áreas com risco de explosão por poeira. Ele opera com tensão de 10-55V DC, possui saída selecionável PNP/NPN e proteção IP67, garantindo durabilidade em condições operacionais severas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IM508A
Alcance	20 mm
Saída	PNP/NPN
Formato	Retangular
Tensão	10-55V DC
Proteção	IP67
Temperatura	-20 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial em áreas com poeira potencialmente explosiva (Classificação II 3D).
Detecção de alvos metálicos em máquinas e esteiras.
Aplicações que exigem montagem embutida.
Sistemas de controle que operam com tensão DC (10-55V).

⚠ Considere outro se precisa de:

Ambientes com gases inflamáveis (requer certificações específicas para gás).
Materiais não metálicos ou plásticos.
Instalações onde a temperatura ambiente exceda 60 °C.
Áreas sujeitas a jatos de água de alta pressão que excedam a classificação IP67.

APLICAÇÕES E USO

Monitoramento de posição em máquinas de embalagem
Detecção de fim de curso em sistemas de automação em áreas com poeira explosiva (zona 22)
Controle de fluxo em esteiras industriais
Automação em indústrias químicas ou de processamento onde a conformidade ATEX é exigida

COMO ESCOLHER

Antes de comprar o IM508A IFM - Sensor Indutivo para Áreas Explosivas 20mm PNP/NPN IP67, verifique estes pontos:

Escolha por certificação

Utilize este modelo se o ambiente exigir certificação específica para zonas com poeira explosiva (ATEX/IECEx). Para áreas sem risco de explosão, modelos padrão podem ser mais econômicos.

Compatibilidade de montagem

O sensor requer montagem embutida. Verifique se o espaço mecânico na máquina permite essa instalação para garantir a precisão de 20 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Alcance de detecção	20 mm	Distância nominal de detecção com montagem embutida.
Frequência de comutação	100 Hz	Número máximo de ciclos de comutação por segundo.
Tensão de operação	10-55 DC V	Faixa de tensão operacional permitida.

Segurança e Condições Ambientais
Grau de proteção	IP 65, IP 67	Nível de proteção contra entrada de poeira e água.
Temperatura ambiente	-20 a 60 °C	Limite de temperatura para operação segura.
Aprovação	BVS 20 ATEX E 056X; IECEx BVS 20.0043X	Certificação para ambientes potencialmente explosivos.

Dados mecânicos
Dimensões	40 x 40 x 105 mm	Dimensões físicas do invólucro retangular.
Materiais	PC (policarbonato) preto	Material do invólucro e face ativa.

COMPATIBILIDADE

Comunicação

• Saída de comutação digital (PNP/NPN)

Conexões

Elétrica Terminais: 0,34...1,5 mm²; Revestimento do cabo: Ø 5...9 mm

Processo Montagem embutida (40x40x105 mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas ferrosas	✓	É a aplicação primária do sensor indutivo com alcance de 20 mm.
Ambientes com gases inflamáveis	✗	O sensor possui certificação apenas para poeiras explosivas (II 3D), não para gases.
Instalação em ambiente úmido	✓	O grau de proteção IP67 garante vedação contra água e poeira.

INSTALAÇÃO

Como instalar o IM508A IFM - Sensor Indutivo para Áreas Explosivas 20mm PNP/NPN IP67

Desligue a alimentação do sistema antes de iniciar.
Verifique o alinhamento do suporte de montagem (embutido).
Conecte os fios respeitando a polaridade indicada no diagrama elétrico.
Aperte o parafuso de montagem com o torque adequado para não danificar o invólucro.
Verifique se o sensor está a uma distância de operação segura (0-16.2 mm).
Ligue a alimentação e verifique o LED amarelo para confirmar o estado operacional.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED não acende.	Falha na conexão ou fonte de alimentação inadequada.	Verificar tensão nos terminais e a integridade da fiação.
Detecção intermitente ou ausência de sinal.	Objeto metálico fora da distância nominal ou desalinhado.	Confirmar a distância de trabalho (0-16.2 mm) e o alinhamento do alvo.
O sensor entra em modo de proteção ou falha.	Curto-circuito na carga de saída.	Verificar corrente da carga (máx 150 mA) e conferir se há curtos nos fios da saída.
Sinal de comutação constante (travado).	Acúmulo de sujeira metálica na face ativa.	Limpar a face ativa do sensor para garantir que o campo magnético não esteja sendo obstruído.

DOCUMENTAÇÃO TÉCNICA

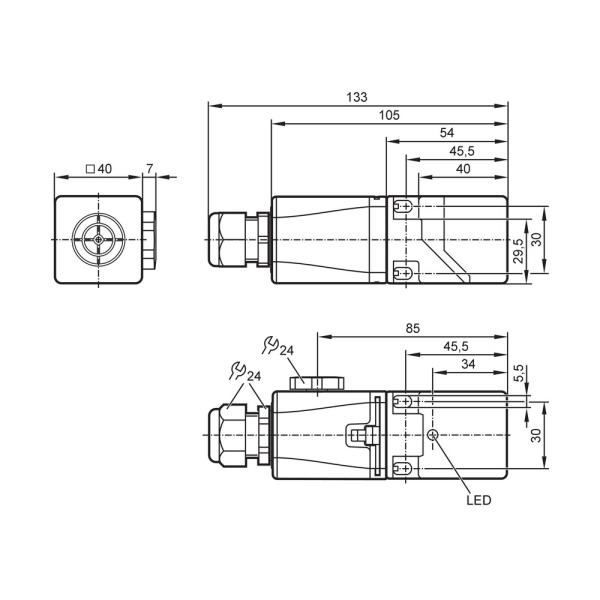

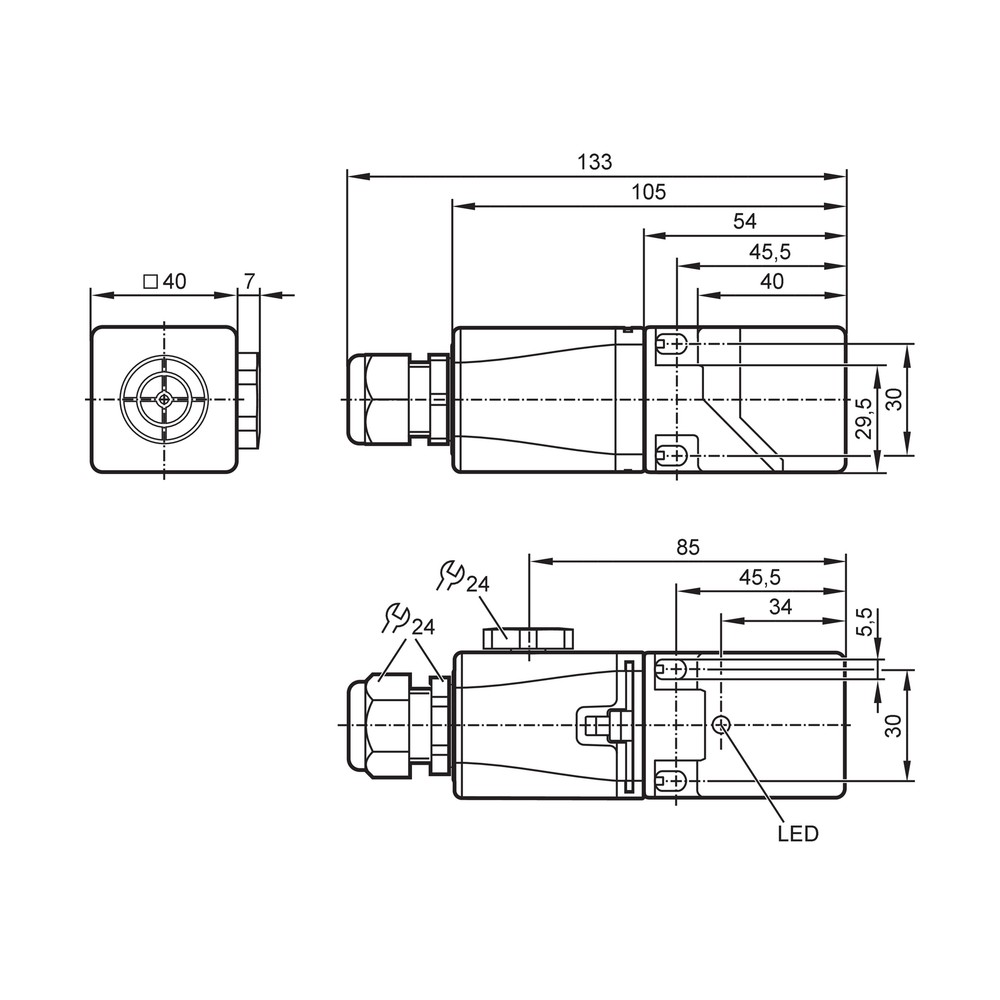

Datasheet Técnico IM508A (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o sensor indutivo IM508A?

O sensor IM508A é um sensor indutivo de proximidade, projetado para detectar objetos metálicos sem contato físico em ambientes industriais, incluindo áreas com atmosfera explosiva (classificação II 3D).

O que vem na embalagem deste produto?

O produto acompanha o sensor indutivo de formato retangular, com instruções de instalação e documentação técnica necessária para integração.

Este sensor detecta plásticos ou madeira?

Este sensor indutivo é especificamente projetado para detectar materiais ferrosos e não ferrosos condutores. Ele não detecta materiais não metálicos como plásticos, madeira ou líquidos não condutores.

Posso usar este sensor em qualquer área explosiva?

Não, este modelo é destinado a ambientes com poeiras explosivas (Ex tc IIIC). Não deve ser aplicado em ambientes com gases inflamáveis ou vapores que requeiram certificações de nível superior ou diferente.

O que fazer se o sensor não estiver enviando sinal?

Se a saída não comuta, verifique primeiramente a tensão de alimentação (10-55V DC) e a integridade da fiação, pois a causa comum é uma interrupção ou curto no cabo.

O que significa o LED do sensor estar apagado?

Se o LED de estado (amarelo) não acende, a causa provável é a falta de alimentação ou a inversão da polaridade; certifique-se de que o sistema está energizado corretamente conforme o diagrama de ligação.

Como defino se a saída será PNP ou NPN?

O sensor IM508A possui saída configurável. A escolha entre PNP ou NPN é definida pela configuração do circuito de controle ao qual o sensor é conectado, permitindo maior flexibilidade em diferentes arquiteturas de automação.

Por que escolher este sensor em vez de um modelo de uso geral?

Este modelo é superior em aplicações críticas de áreas com risco de poeira explosiva, oferecendo conformidade ATEX/IECEx e robustez mecânica (IP67), algo que sensores de uso geral não garantem.

Quais cuidados ter na instalação e manutenção?

A instalação exige que o sensor seja montado embutido, mantendo a face ativa limpa e livre de detritos metálicos acumulados para evitar acionamentos falsos, respeitando a distância nominal de 20 mm.

Qual a procedência deste sensor?

Este produto é vendido e faturado diretamente pela IFM, garantindo a procedência oficial, suporte técnico especializado do fabricante e conformidade com as especificações técnicas da marca.

GLOSSÁRIO TÉCNICO

ATEX

Diretiva europeia para equipamentos destinados a atmosferas explosivas. (Ref.: BVS 20 ATEX E 056X)

Indutivo

Tecnologia de sensor que utiliza um campo eletromagnético para detectar objetos metálicos sem contato. (Ref.: Princípio de funcionamento)

PNP/NPN

Tipos de lógica de comutação da saída do sensor, determinando o estado do sinal (positivo ou negativo). (Ref.: Função elétrica selecionável)

Histerese

Diferença entre o ponto de comutação de ativação e desativação do sensor, expressa em percentual. (Ref.: 1...20 % de Sr)

MTTF

Tempo Médio Para Falha, uma métrica de confiabilidade do componente. (Ref.: 1608 anos)
