Sensor Indutivo IFM IM5046

Pré-visualizar: IM5046 IFM - Sensor Indutivo IFM Detecção de objetos 30mm PNP 10-36V DC

IM5046 IFM - Sensor Indutivo IFM Detecção de objetos 30mm PNP 10-36V DC

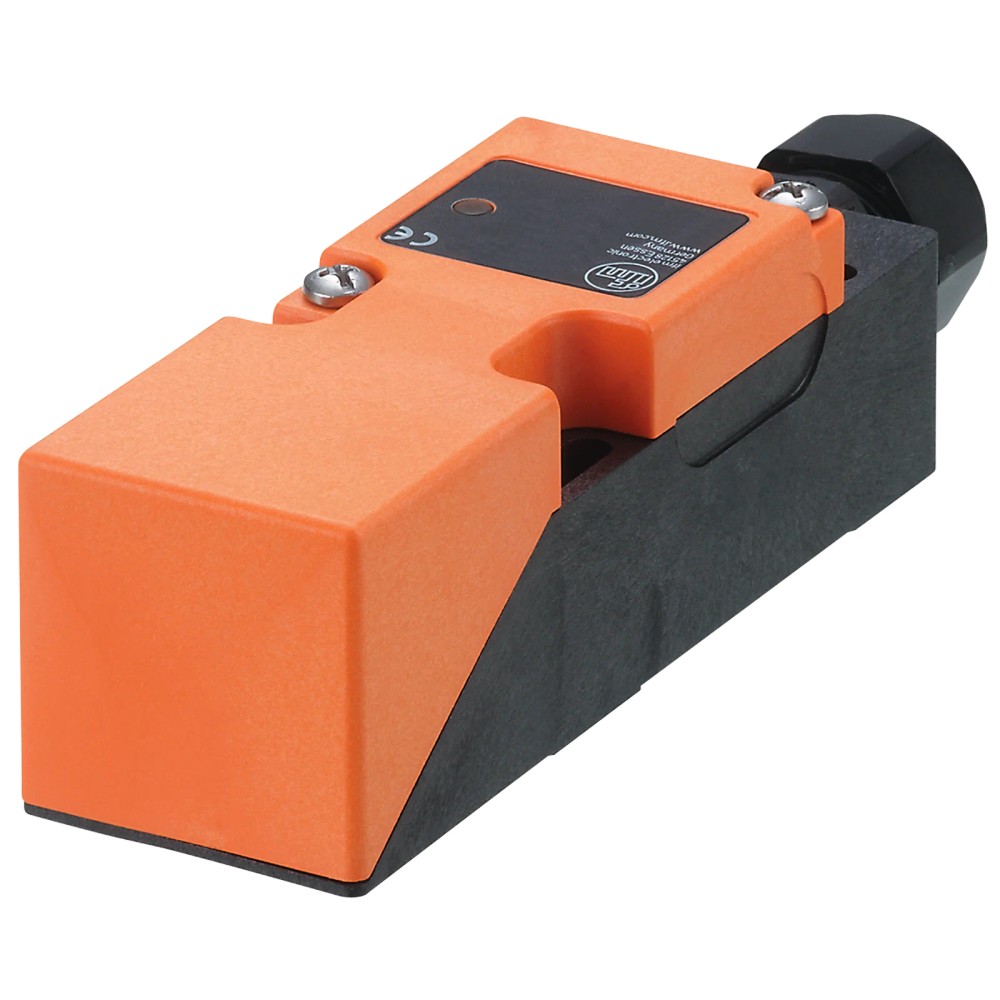

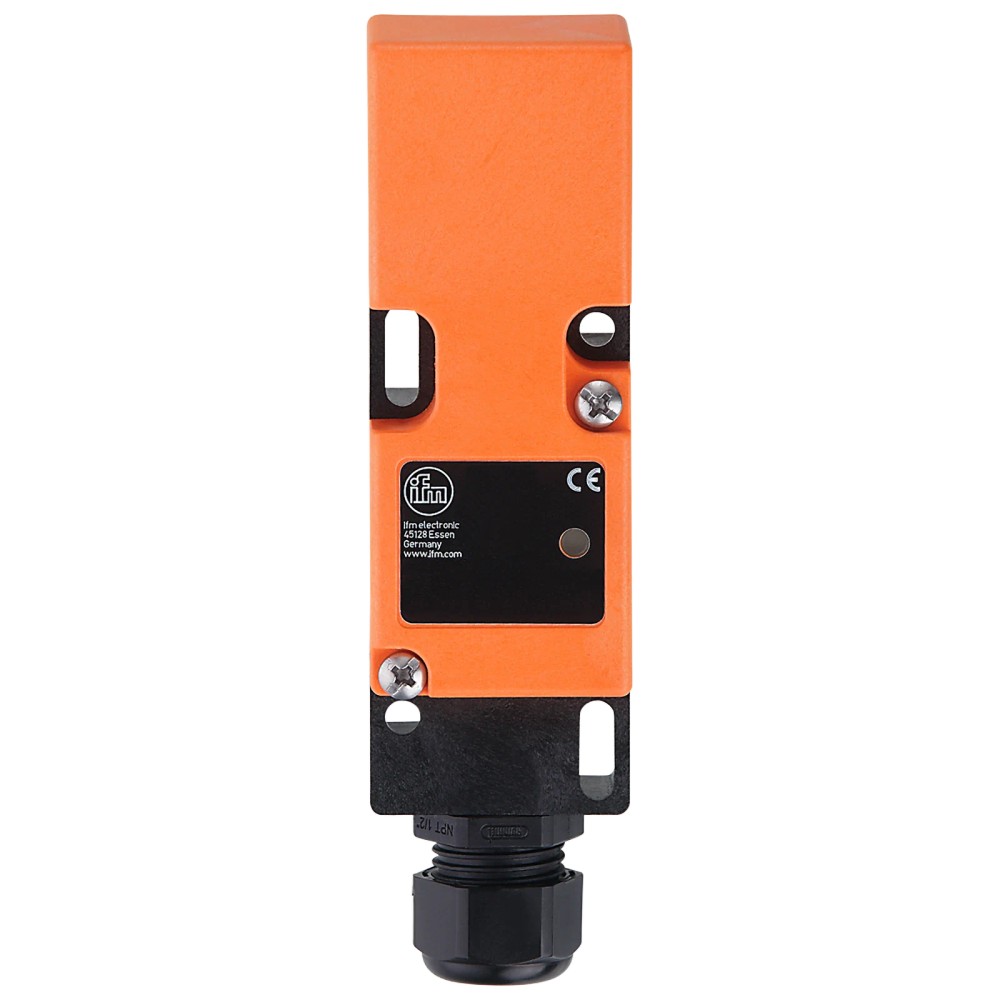

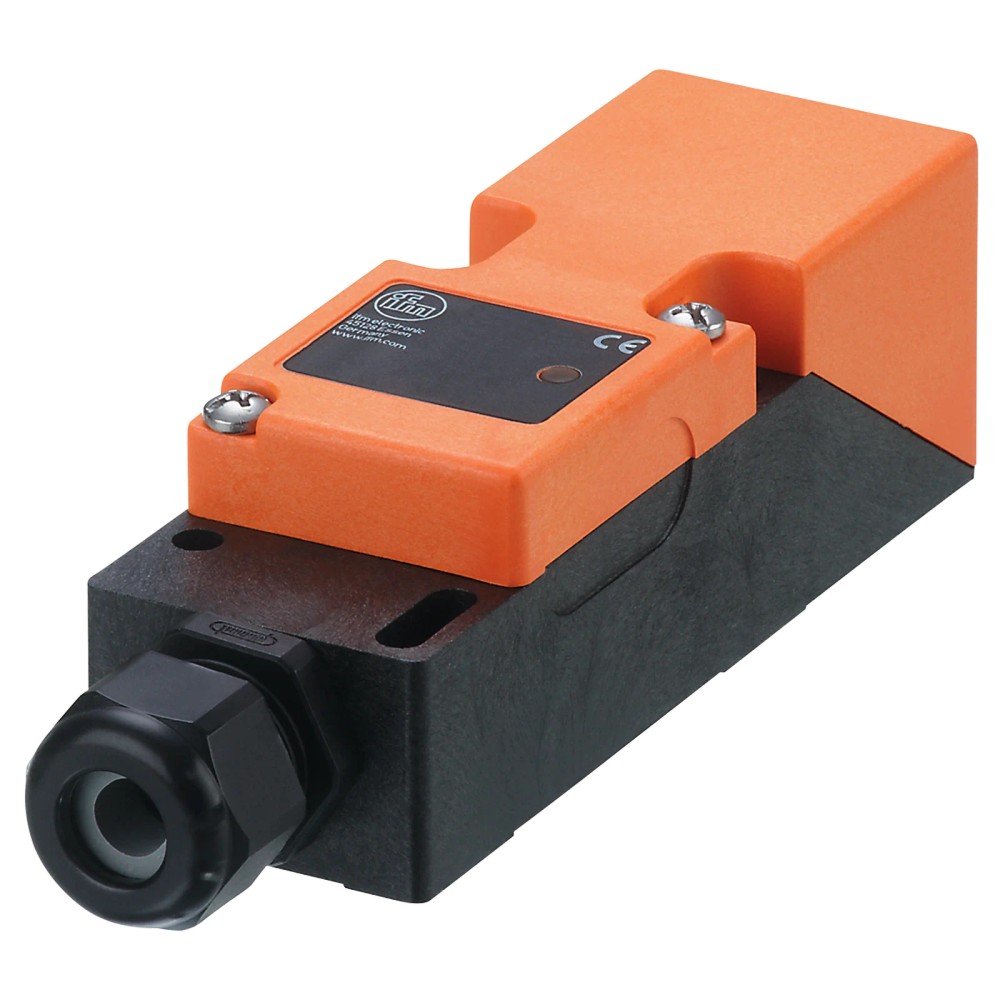

Imagem meramente ilustrativa

R$ 1.314,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5046
EAN: 4021179130585
NCM do produto: 85365090

Destaques do Produto Distância de Detecção...mais

Fechar menu

Saiba mais sobre: "IM5046 IFM - Sensor Indutivo IFM Detecção de objetos 30mm PNP 10-36V DC"

Destaques do Produto

Distância de Detecção

30 mm

Tipo de Saída

PNP

Dimensões

40 x 40 x 121 mm

Alimentação

10-36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IM5046 - Retangular 40x40mm, 30mm Alcance, PNP

O IM5046 é um sensor indutivo retangular de alto desempenho projetado para a detecção confiável de objetos metálicos em ambientes industriais. Com alcance de 30 mm e tecnologia de saída PNP, ele é ideal para automação de linhas de produção e controle de posição. Sua construção robusta e versatilidade operacional garantem longa vida útil sob condições nominais.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IM5046
Alcance de detecção	30 mm
Saída	PNP
Temperatura	-25 a 80 °C
Grau de proteção	IP 65
Frequência	100 Hz
Dimensões	40 x 40 x 121 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de posição de máquinas operatrizes.
Linhas de montagem e transporte de peças metálicas.
Sistemas de automação industrial com tensão de alimentação 10-36V DC.

⚠ Considere outro se precisa de:

Detecção de materiais não metálicos (plásticos, madeira, líquidos).
Ambientes com submersão total ou lavagem sob alta pressão (IP65).
Distâncias de operação superiores ao limite de detecção (30mm ±10%).

APLICAÇÕES E USO

Detecção de presença e posicionamento de componentes metálicos em esteiras transportadoras.
Monitoramento de fim de curso em equipamentos industriais.
Contagem de peças em processos automatizados.
Atuação em sistemas de controle com lógica PNP (abertura ou fechamento selecionável).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IM5046 - Retangular 40x40mm, 30mm Alcance, PNP, verifique estes pontos:

Quando escolher o IM5046

Utilize este modelo quando precisar de uma detecção robusta de 30mm em formato retangular com saída PNP, garantindo compatibilidade com sistemas padrão 24V DC.

Quando buscar outra opção

Caso sua aplicação exija detecção de materiais não metálicos, ou necessite de montagem embutida em metal, este sensor não é o mais indicado devido ao seu princípio indutivo e montagem não embutida.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Detecção
Tipo de produto	Sensor indutivo	Classificação funcional
Alcance de detecção	30 mm	Distância nominal de detecção
Histerese	1...15 % de Sr	Variação admissível na comutação

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação
Saída de comutação	PNP	Lógica de saída
Consumo de corrente	15 mA	Corrente de repouso típica

Dados Mecânicos
Dimensões	40 x 40 x 121 mm	Dimensões físicas totais
Formato	Retangular	Tipo de invólucro
Grau de proteção	IP 65	Vedação contra sólidos e líquidos

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída digital I/O PNP)

Conexões

Elétrica Terminais internos para cabos Ø 7...13 mm com prensa-cabo M20 x 1,5.

Processo Montagem mecânica via invólucro retangular, não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de 24V DC PNP	✓	Tensão e lógica de saída compatíveis com o padrão industrial PNP.
Detecção de alumínio	✓	Funciona, mas com fator de correção (0,3). O alcance será reduzido.
Sistemas NPN	✗	Incompatível. Requer sensor NPN para este tipo de comutação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IM5046 - Retangular 40x40mm, 30mm Alcance, PNP

Verifique a tensão de alimentação (10-36V DC) antes de conectar os cabos.
Insira o cabo de alimentação (Ø 7...13 mm) pelo prensa-cabo M20x1,5.
Conecte os condutores nos terminais internos (até 2,5 mm²).
Aperte o prensa-cabo para garantir a vedação IP65.
Posicione o sensor na estrutura de fixação, respeitando a área livre para o tipo não embutido.
Energize o sistema e verifique o acendimento do LED amarelo de status.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o objeto (falha na comutação).	Distância entre o objeto e a face do sensor superior aos 30mm especificados.	Meça a distância real do objeto metálico em relação à face ativa.
O sensor entra em modo de proteção ou não aciona.	Curto-circuito ou sobrecarga na carga conectada.	Verifique a corrente consumida pela carga (máx. 250mA) e o estado das conexões.
Detecção permanente ou instável (falso positivo).	Acúmulo de limalha ou cavacos metálicos sobre a face sensora.	Limpe a face ativa do sensor e verifique se o LED de estado está normalizado.
Sensor inoperante ou LED apagado.	Conexão elétrica frouxa ou tensão fora da faixa de 10-36V DC.	Utilize um multímetro para verificar a tensão nos bornes de alimentação.

DOCUMENTAÇÃO TÉCNICA

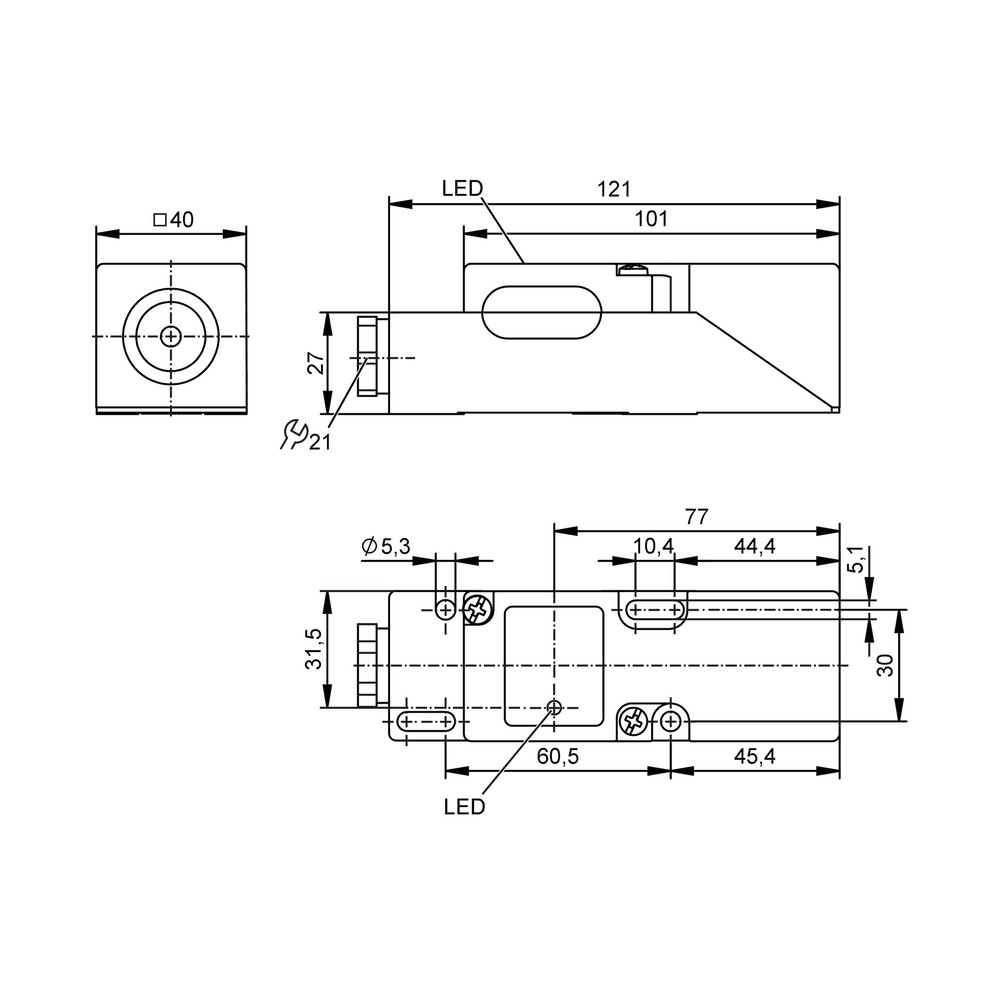

Datasheet Técnico IM5046 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IM5046 da ifm?

O IM5046 é um sensor indutivo retangular (40x40mm) desenvolvido pela ifm electronic para detecção de objetos metálicos sem contato, com alcance nominal de 30mm.

Para quais aplicações este sensor é indicado?

Ele é indicado para aplicações industriais que exigem detecção de posição, contagem ou monitoramento de presença em ambientes com temperaturas entre -25 e 80°C.

Existe alguma limitação de detecção para este sensor?

O sensor não deve ser utilizado para detectar objetos não metálicos ou em condições onde a distância de detecção ultrapasse os 30mm nominais, sob risco de falha na comutação.

Este sensor pode ser usado submerso?

Não é recomendado para aplicações de imersão contínua em fluidos ou ambientes com grau de proteção superior a IP65.

O que fazer se o sensor não indicar o status de chaveamento?

Se o LED amarelo não acender, verifique se a alimentação de 10-36V DC está presente e se a conexão elétrica nos terminais está firme.

Por que o sensor parece falhar na detecção de forma intermitente?

Sintomas de chaveamento intermitente podem indicar interferência de ruído elétrico ou acúmulo de sujeira metálica na face ativa; verifique a distância de detecção real (Sr).

Qual a diferença deste sensor para outros modelos de mercado?

Este modelo possui saída PNP selecionável (abertura/fechamento), sendo ideal para sistemas de controle industrial padrão, enquanto sensores NPN seriam necessários para lógicas de controle distintas.

Este sensor requer componentes adicionais para instalação?

O modelo IM5046 é uma peça única, fornecida pronta para instalação elétrica através de terminais integrados, dispensando conectores pré-moldados complexos.

Quais cuidados devo ter na instalação elétrica?

A instalação deve seguir o diagrama de ligação, garantindo que o cabo (Ø 7...13 mm) esteja corretamente fixado no prensa-cabo M20x1,5 para manter a integridade da vedação IP65.

Qual a procedência deste equipamento?

A ifm electronic é a fabricante original. O produto é entregue com suporte direto e rastreabilidade conforme padrões de qualidade do fabricante.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a aproximação de metais sem contato físico, utilizando um campo eletromagnético de alta frequência (Ref.: Sensor indutivo).

PNP (Saída)

Tipo de saída de comutação que fornece tensão positiva (comuta o positivo) quando o sensor é ativado (Ref.: Função elétrica).

Histerese

Diferença entre o ponto de comutação na aproximação e o ponto de desacionamento no afastamento, fundamental para evitar sinais instáveis (Ref.: Histerese).

Grau de Proteção IP65

Indica proteção total contra poeira e proteção contra jatos de água projetados de qualquer direção (Ref.: Grau de proteção).

Montagem não embutida

Configuração onde a face ativa do sensor deve ficar livre de obstáculos metálicos ao redor para evitar detecções falsas (Ref.: Tipo de montagem).
