Sensor Indutivo IFM IM5038

Pré-visualizar: IM5038 IFM - Sensor Indutivo ifm Detecção de objetos 20mm PNP/NPN IP65

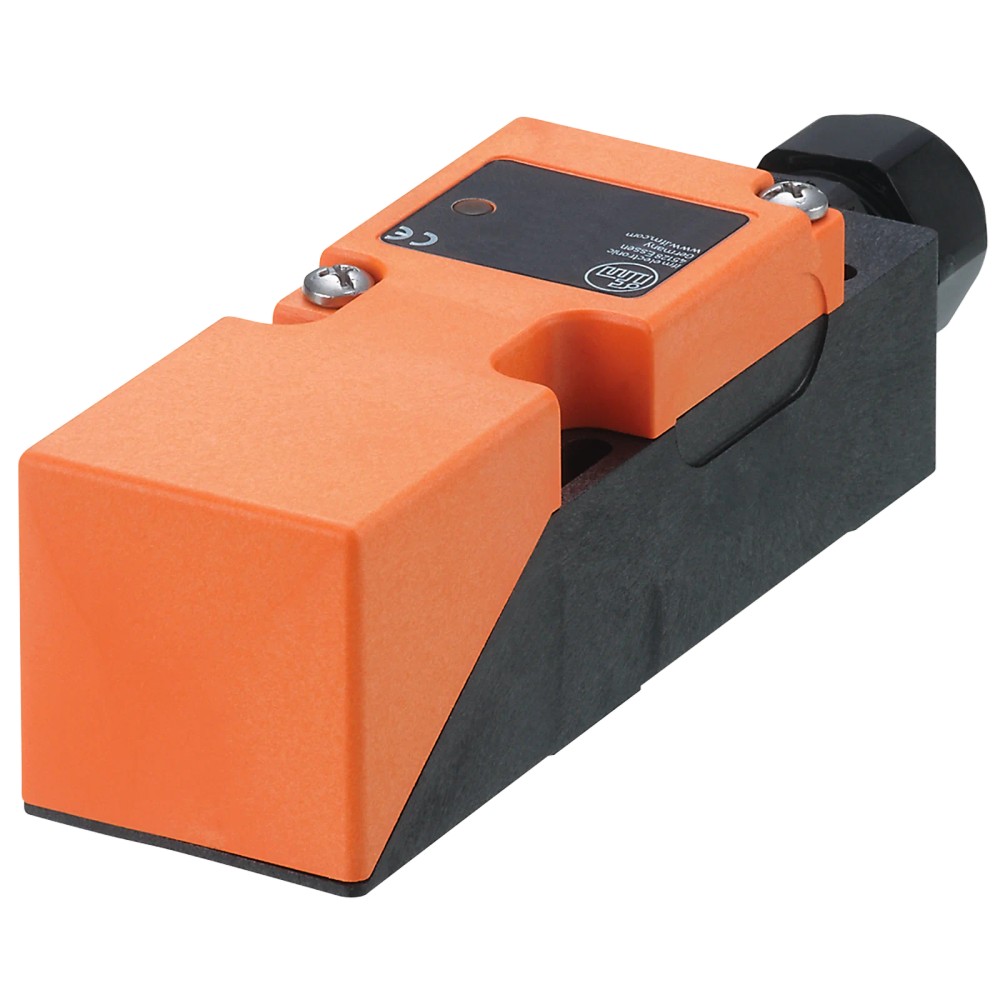

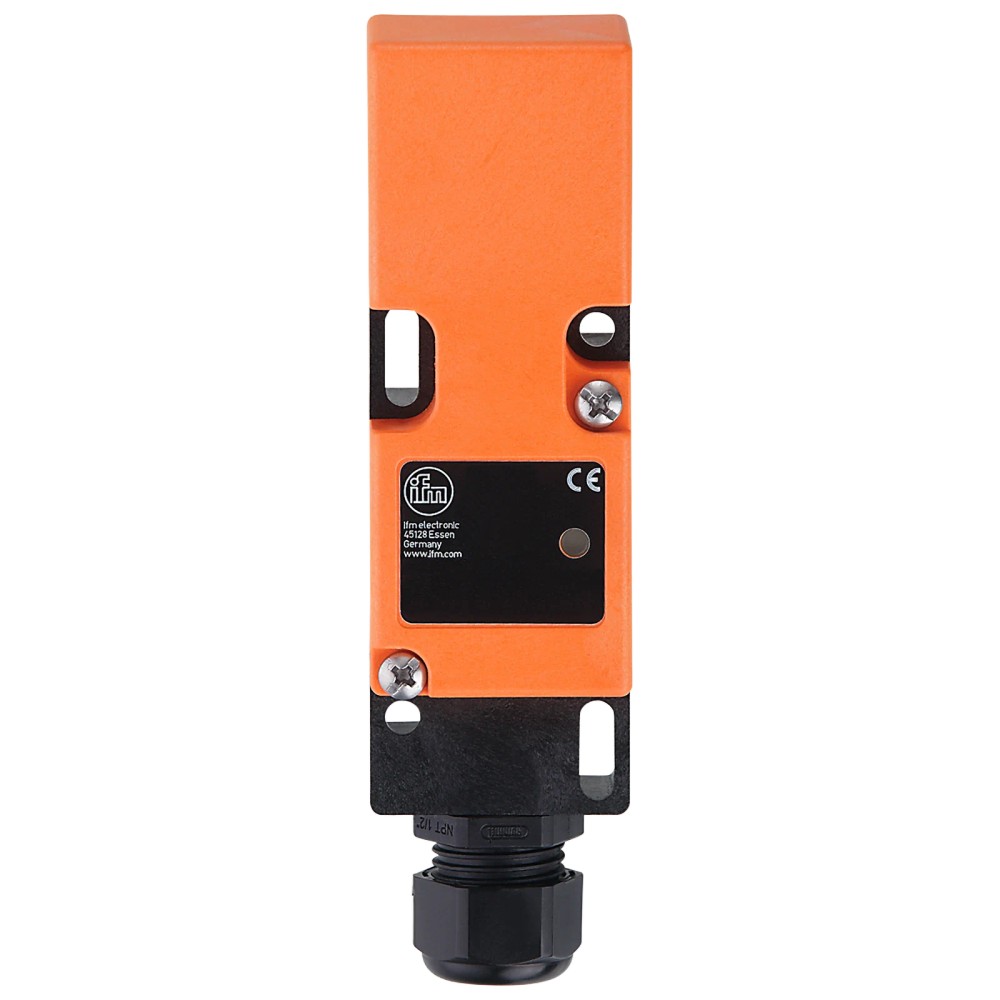

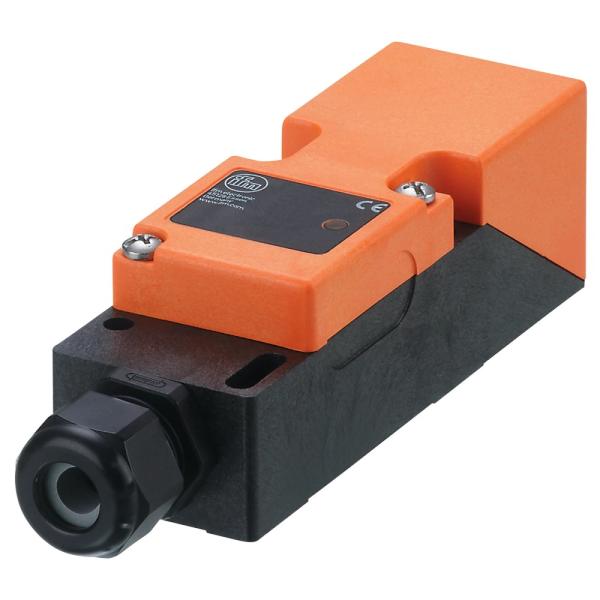

IM5038 IFM - Sensor Indutivo ifm Detecção de objetos 20mm PNP/NPN IP65

Imagem meramente ilustrativa

R$ 1.082,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5038
EAN: 4021179130509
NCM do produto: 85365090

Destaques do Produto Alcance nominal 20...mais

Fechar menu

Saiba mais sobre: "IM5038 IFM - Sensor Indutivo ifm Detecção de objetos 20mm PNP/NPN IP65"

Destaques do Produto

Alcance nominal

20 mm; não embutido

Tipo de saída

PNP/NPN selecionável

Alimentação

10...55 V DC

Conexão

Terminais; seção até 2,5 mm²

Proteção

IP 65

Frequência de comutação

300 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IM5038 (IME2020-FRKG), retangular, 20 mm, PNP/NPN

O IFM IM5038 é um sensor indutivo para detecção de objetos metálicos sem contato. Tem alcance nominal de detecção de 20 mm, saída de comutação PNP/NPN selecionável e conexão por terminais. Opera em 10...55 V DC e possui grau de proteção IP 65.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IM5038 (IME2020-FRKG)
Tipo	Sensor indutivo retangular
Alcance de detecção	20 mm; montagem não embutida
Saída	PNP/NPN, abertura/fechamento selecionável
Tensão de operação	10...55 V DC
Conexão elétrica	Terminais até 2,5 mm²; prensa-cabo M20 x 1,5
Grau de proteção	IP 65
Frequência de comutação	300 Hz
Dimensões	40 x 40 x 121 mm
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação, respeitando o alcance e as condições elétricas e ambientais especificadas.
Instalações que necessitem selecionar saída PNP ou NPN e função de abertura ou fechamento.
Montagens não embutidas com espaço compatível com o invólucro de 40 x 40 x 121 mm.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção de objetos não metálicos: a ficha identifica o produto como sensor indutivo, destinado à detecção indutiva de objetos metálicos.
Instalações cuja alimentação DC fique fora de 10...55 V ou cuja frequência de comutação requerida exceda 300 Hz.
Montagem embutida: o modelo é especificado para montagem não embutida.

APLICAÇÕES E USO

Uso comprovado pela categoria e pelos dados do produto: detecção indutiva sem contato de objetos metálicos em automação. O alvo e a instalação devem respeitar a distância de trabalho e os fatores de correção por material informados.
Possibilidade de uso: monitoramento de presença ou posição de peças metálicas em máquinas e equipamentos, desde que o ponto de detecção, a frequência de comutação e a interface PNP/NPN sejam compatíveis com o sistema.
Limites de aplicação: montagem não embutida, alimentação de 10...55 V DC, frequência de comutação de até 300 Hz e temperatura ambiente de -25...80 °C. A ficha não detalha uma aplicação ou material de alvo específico além dos fatores de correção listados.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IM5038 (IME2020-FRKG), retangular, 20 mm, PNP/NPN, verifique estes pontos:

Escolha o IM5038 quando

A aplicação exigir detecção indutiva não embutida, alcance nominal de 20 mm, alimentação de 10...55 V DC e saída PNP/NPN selecionável. Verifique também se a frequência de comutação requerida não ultrapassa 300 Hz.

Busque outra configuração quando

O projeto exigir montagem embutida, alimentação fora da faixa especificada, frequência acima de 300 Hz ou detecção de materiais não metálicos. Compare as exigências do sistema com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do equipamento indicada na ficha.
Modelo	IM5038	Código do produto no anúncio.
Designação de tipo	IME2020-FRKG	Designação de modelo informada na descrição técnica do catálogo.
Categoria	Sensores	Classificação do produto.
Alcance aumentado	Não	A ficha indica que não é uma versão de alcance aumentado.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...55 V DC	Faixa de alimentação especificada.
Classe de proteção	II	Classificação elétrica informada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Proteção especificada; versão por impulso.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 60947-5-2	Normas e níveis de compatibilidade eletromagnética listados na ficha.

Saídas e comutação
Saída de comutação	PNP/NPN	Tipo de saída selecionável.
Função de saída	Abertura/fechamento, selecionável	Modo de comutação configurável indicado na ficha.
Corrente de saída mínima	4 mA	Valor mínimo informado para a saída.
Corrente máxima constante da saída DC	400 mA	Limite de corrente constante especificado para a saída de comutação DC.
Corrente residual máxima	1 mA	Valor máximo informado para a saída.
Queda de tensão máxima da saída DC	4,6 V	Queda máxima indicada para a saída de comutação DC.
Frequência de comutação DC	300 Hz	Frequência máxima de comutação informada.
Indicador de status	1 LED amarelo	Indicação visual do status de chaveamento.

Detecção e desvios
Alcance de detecção	20 mm	Alcance nominal informado; montagem não embutida.
Distância real de comutação Sr	20 ± 10 % mm	Valor e tolerância de comutação especificados.
Distância de trabalho	0...16,2 mm	Faixa de trabalho informada na ficha.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais listados; influenciam a distância de detecção.

Conexão elétrica
Tipo de conexão	Terminais	Conexão elétrica por terminais.
Seção dos terminais	Até 2,5 mm²	Seção máxima informada para os condutores.
Prensa-cabo	M20 x 1,5	Rosca de prensa-cabo indicada na ficha.
Diâmetro do revestimento do cabo	Ø 7...13 mm	Faixa de diâmetro informada para o revestimento do cabo.
Número de fios	2 fios	Valor indicado nos dados básicos do anúncio.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação especificada.
Grau de proteção	IP 65	Grau de proteção informado; observar as condições de instalação e vedação descritas pelo fabricante.

Dados mecânicos
Formato do invólucro	Retangular	Formato especificado.
Dimensões	40 x 40 x 121 mm	Dimensões externas informadas.
Tipo de montagem	Não embutido	Condição de montagem especificada.
Posições possíveis da zona ativa	5	Observação de montagem indicada na ficha.
Materiais	Face ativa: PPE laranja; módulo de conexão: PPE preto; parafuso: aço galvanizado	Materiais informados para os componentes listados.
Peso	197,75 g	Peso informado no catálogo; o anúncio também apresenta variante arredondada.

Dados de confiabilidade e identificação fiscal
MTTF	1633 anos	Valor publicado no conjunto de atributos do catálogo; não representa duração garantida de serviço.
GTIN	4021179130509	Identificador comercial informado.
Part number	IM5038; designação catalogada IME2020-FRKG	Os identificadores aparecem em campos distintos do contexto do produto.
NCM	8536.50.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• O produto fornece uma saída de comutação PNP ou NPN; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Alimentação de 10...55 V DC; ligação por terminais com seção de até 2,5 mm². O tipo de saída PNP/NPN e a função de abertura/fechamento são selecionáveis. A ficha informa prensa-cabo M20 x 1,5 e revestimento de cabo Ø 7...13 mm. Confirmar a ligação e a seleção da saída no datasheet antes de energizar.

Processo Não possui conexão de processo informada. A instalação é por montagem do invólucro retangular, especificada como não embutida; dimensões 40 x 40 x 121 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP compatível com saída de comutação PNP ou NPN, selecionada conforme a entrada e o esquema elétrico do sistema	✓	A ficha informa saída PNP/NPN selecionável. A compatibilidade depende da configuração elétrica da entrada e da ligação conforme o datasheet.
Alimentação DC entre 10 e 55 V	✓	Essa faixa é a tensão de operação informada para o sensor.
Alimentação fora de 10...55 V DC	✗	A alimentação ficaria fora da faixa de operação especificada.
Instalação que exige montagem embutida	✗	O tipo de montagem indicado na ficha é não embutido.
Aplicação com frequência de comutação requerida superior a 300 Hz	✗	A frequência de comutação especificada é 300 Hz.
Detecção indutiva de objetos metálicos dentro da distância de trabalho indicada	✓	É um sensor indutivo, com alcance nominal de 20 mm e distância de trabalho informada de 0...16,2 mm; o desempenho depende das condições de instalação e do material do alvo.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IM5038 (IME2020-FRKG), retangular, 20 mm, PNP/NPN

Confirme no datasheet a aplicação, o modo de montagem não embutido e as distâncias de instalação requeridas.
Posicione o sensor considerando o espaço disponível para o invólucro de 40 x 40 x 121 mm e a zona ativa; a ficha informa cinco posições possíveis para essa zona.
Fixe o sensor de acordo com o desenho dimensional e com a configuração mecânica do equipamento; não force nem altere o invólucro.
Passe o cabo pelo prensa-cabo M20 x 1,5, usando revestimento com diâmetro dentro da faixa indicada na ficha.
Faça a ligação nos terminais, respeitando a seção máxima de 2,5 mm² e selecionando PNP/NPN e abertura/fechamento de acordo com a entrada do sistema e o datasheet.
Antes de operar, confira a alimentação DC, a comutação e a vedação da instalação; valide a detecção com o alvo real e consulte o datasheet para o esquema elétrico detalhado.

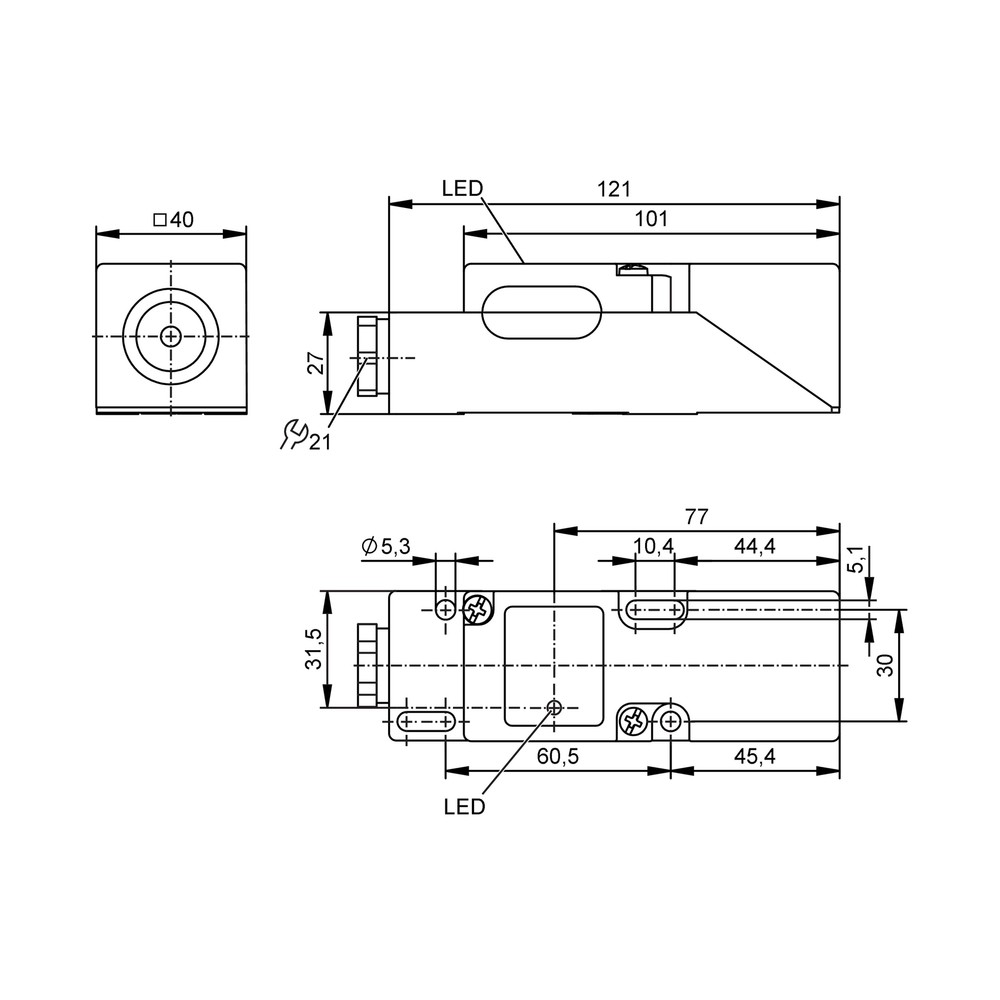

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa, seleção de saída incompatível com a entrada do sistema ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira a seleção PNP/NPN e a função configurada e verifique a posição do alvo em relação à faixa de trabalho.
A entrada do controlador permanece acionada ou não reconhece o estado esperado.	Tipo de saída PNP/NPN ou função abertura/fechamento selecionada incompatível com a lógica da entrada.	Compare a configuração da saída do sensor com o tipo de entrada do controlador e confira a ligação no datasheet.
A distância de detecção observada é menor que a esperada.	O material do alvo altera a distância de detecção; a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo, aplique o fator de correção informado e verifique a distância e o posicionamento conforme o datasheet.
O sensor apresenta falhas de operação após a instalação.	Condição ambiental fora da faixa especificada, ligação incorreta ou instalação que não mantém a proteção prevista.	Confira a temperatura ambiente, revise a ligação e inspecione cabo, prensa-cabo e montagem; consulte as instruções do fabricante para validar a proteção da instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IM5038 (PT-BR) (Datasheet) Desenho em escala IFM IM5038 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IM5038 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha especifica alcance nominal de 20 mm e saída de comutação PNP/NPN selecionável.

Com quais entradas de CLP ele pode trabalhar?

Pode ser ligado a uma entrada compatível com a saída PNP ou NPN selecionada. Verifique o circuito de entrada e o esquema elétrico do equipamento antes da ligação.

O produto acompanha cabo ou acessórios?

A ficha informa conexão por terminais e prensa-cabo, mas não especifica acessórios incluídos. O campo de acessórios do anúncio não relaciona itens adicionais.

Ele serve para montagem embutida?

Não; a montagem indicada para o IM5038 é não embutida. Se o projeto exigir instalação embutida, selecione um sensor cuja ficha especifique esse tipo de montagem.

Posso usar o IM5038 para detectar plástico ou outros materiais não metálicos?

A ficha o identifica como sensor indutivo para detecção de objetos metálicos. Ela não especifica detecção de plástico ou de outros materiais não metálicos.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação nos terminais, a seleção PNP/NPN e a distância entre o alvo e a zona ativa. A ficha especifica alimentação de 10...55 V DC e distância de trabalho de 0...16,2 mm.

A distância detectada ficou abaixo do esperado; o sensor está com defeito?

Não necessariamente: o material do alvo afeta a distância, conforme os fatores de correção da ficha. Confira também a posição do alvo e compare a distância medida com a especificação aplicável.

Devo escolher o IM5038 ou um sensor de alcance maior?

Escolha o IM5038 se o alcance nominal de 20 mm e a montagem não embutida atenderem à aplicação; a ficha indica que este modelo não é de alcance aumentado. Se a distância requerida exceder a capacidade especificada, procure uma alternativa cujo datasheet cubra essa necessidade.

Como faço a ligação elétrica do sensor?

A ligação é feita por terminais, com condutores de até 2,5 mm². Selecione a saída e a função conforme o circuito e siga o esquema do datasheet do fabricante.

Como verifico o estado de comutação durante o ajuste?

Use o LED amarelo de status de chaveamento indicado na ficha para acompanhar a comutação. Faça o ajuste dentro das condições de instalação e operação especificadas pelo fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha relaciona a aplicação à detecção de objetos metálicos. (Ref.: tipo de produto e alcance de detecção)

PNP/NPN

Tipos de saída de comutação que devem corresponder à entrada elétrica do sistema conectado. (Ref.: saída de comutação)

Distância real de comutação usada como referência para expressar tolerância e histerese. (Ref.: distância real de comutação Sr: 20 ± 10 % mm)

Histerese

Diferença entre os pontos de comutação na aproximação e no afastamento do alvo, expressa aqui como percentual de Sr. (Ref.: 1...15 % de Sr)

IP 65

Grau de proteção declarado para o invólucro; a instalação deve preservar as condições de proteção indicadas pelo fabricante. (Ref.: grau de proteção IP 65)
