Sensor Indutivo IFM IM5038

Pré-visualizar: IM5038 IFM - Sensor Indutivo ifm Detecção de objetos 20mm PNP/NPN 300Hz

IM5038 IFM - Sensor Indutivo ifm Detecção de objetos 20mm PNP/NPN 300Hz

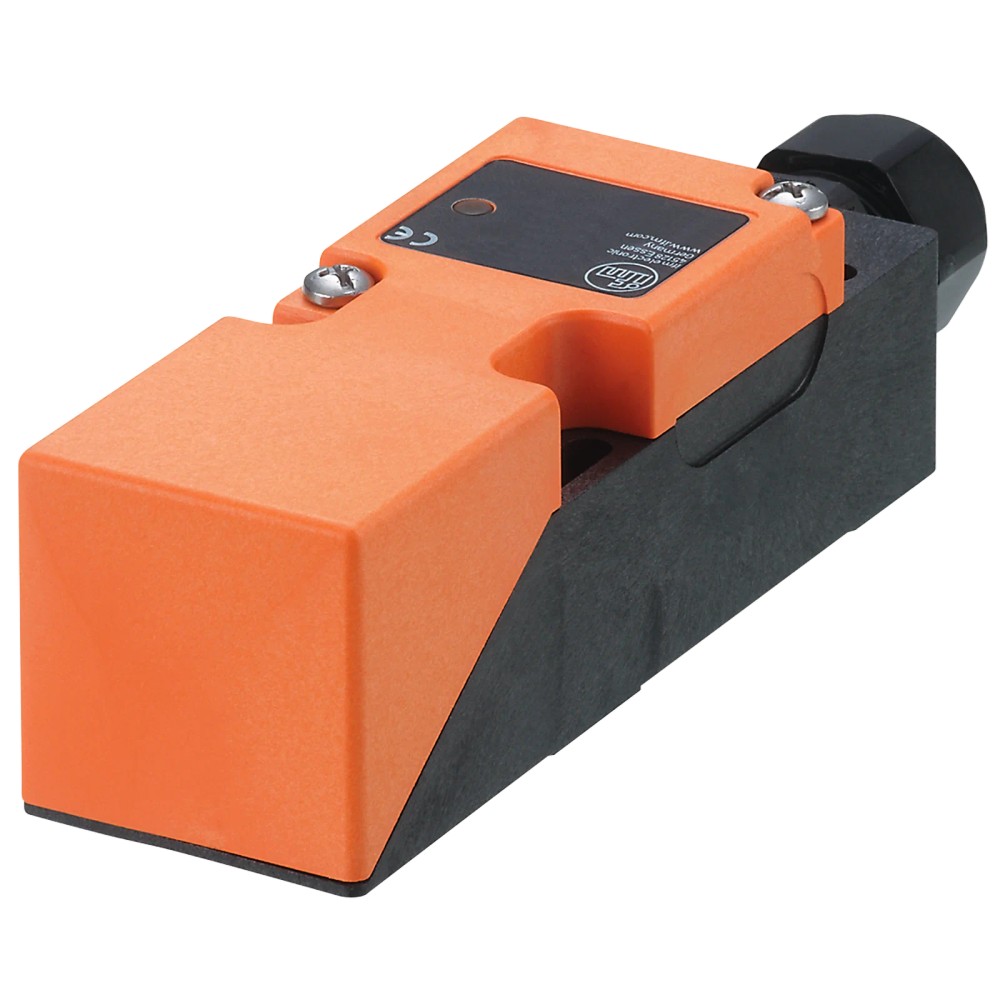

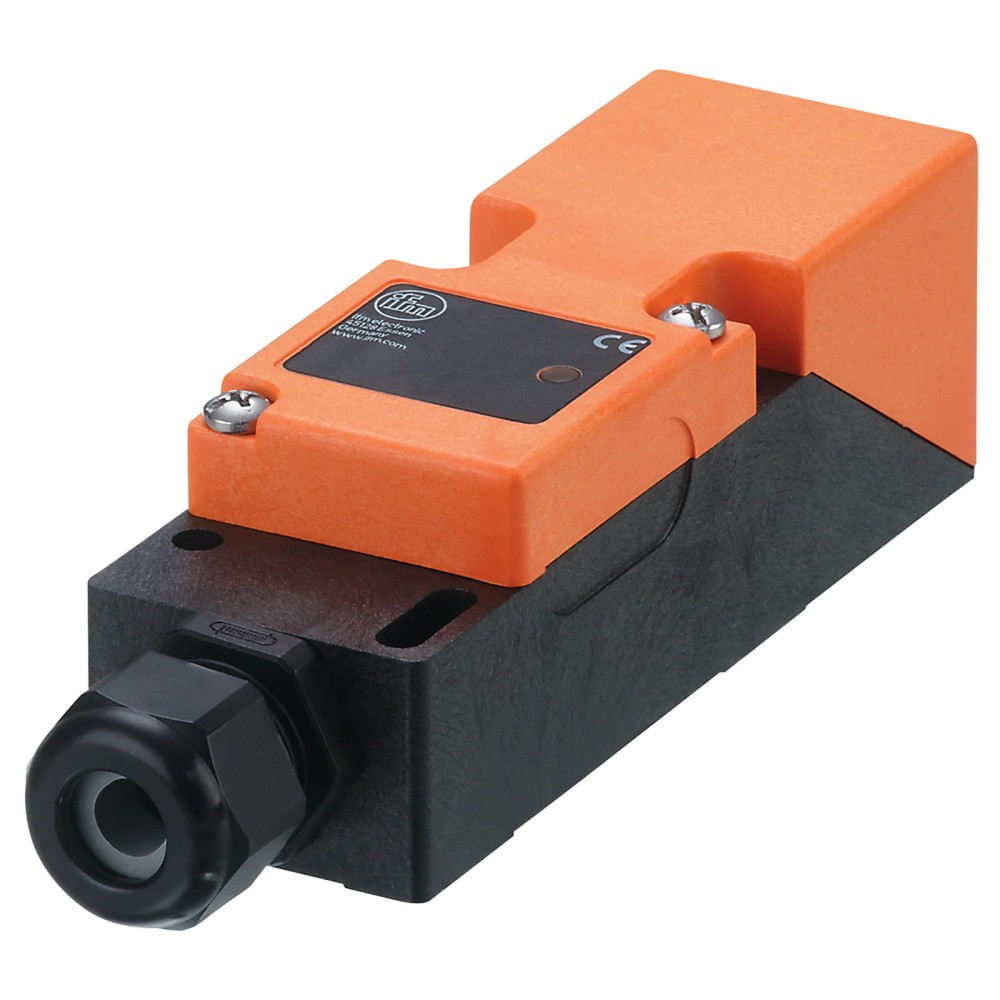

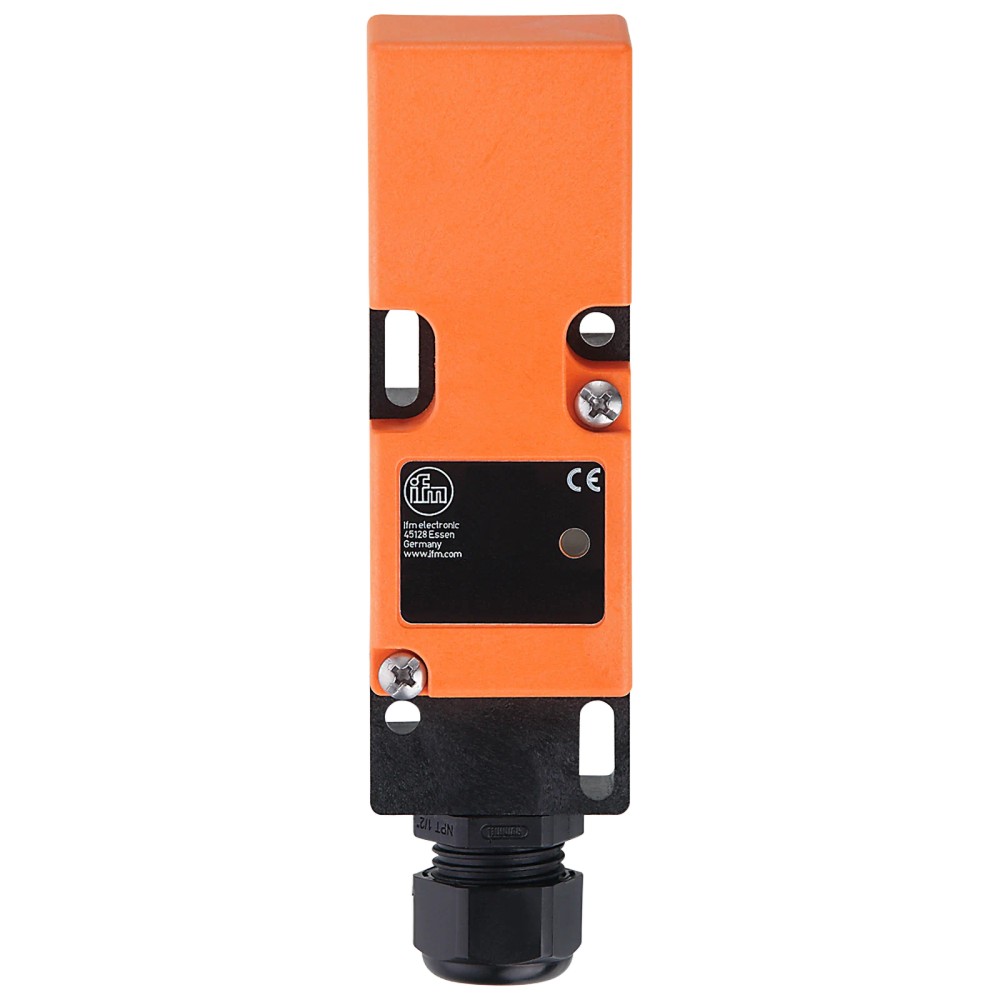

Imagem meramente ilustrativa

R$ 1.082,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5038
EAN: 4021179130509
NCM do produto: 85365090

Destaques do Produto Alcance nominal 20...mais

Fechar menu

Saiba mais sobre: "IM5038 IFM - Sensor Indutivo ifm Detecção de objetos 20mm PNP/NPN 300Hz"

Destaques do Produto

Alcance nominal

20 mm, não embutido

Tipo de saída

PNP ou NPN, selecionável

Alimentação

10–55 V DC

Frequência de comutação

300 Hz

Conexão

Terminais; condutores até 2,5 mm²

Ambiente

−25 a 80 °C; IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IM5038, retangular, detecção de 20 mm, saída PNP/NPN selecionável, 10–55 V DC, 300 Hz

O ifm IM5038 é um sensor indutivo retangular para detecção de objetos metálicos sem contato. Possui alcance nominal de detecção de 20 mm, saída PNP/NPN selecionável e frequência de comutação de 300 Hz. Opera com alimentação de 10 a 55 V DC e conexão por terminais.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	20 mm; montagem não embutida
Saída	PNP/NPN selecionável; abertura/fechamento selecionável
Alimentação	10–55 V DC
Frequência de comutação	300 Hz
Conexão elétrica	Terminais até 2,5 mm²
Grau de proteção	IP 65
Temperatura ambiente	−25 a 80 °C
Dimensões	40 × 40 × 121 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva sem contato de objetos metálicos em máquinas e sistemas de automação, quando o alcance nominal de 20 mm e a montagem não embutida forem adequados.
Aplicações com alimentação DC entre 10 e 55 V e entrada de controle compatível com saída PNP ou NPN, conforme configuração selecionada.
Instalações que aceitem conexão por terminais e as condições ambientais especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para detecção de objetos não metálicos como função indutiva; a ficha não especifica detecção desses materiais.
Não aplicar em circuito exclusivamente AC: a alimentação especificada é DC.
Não usar onde a instalação exigir montagem embutida; este modelo é especificado para montagem não embutida.

APLICAÇÕES E USO

Aplicação comprovável pela ficha: detecção indutiva de objetos metálicos em automação, respeitando a distância de trabalho indicada e a influência do material-alvo registrada pelos fatores de correção.
Possibilidade de aplicação: detecção de posição ou presença em máquinas e linhas automatizadas, desde que a entrada de controle aceite a saída PNP ou NPN selecionada e a frequência de comutação requerida não ultrapasse 300 Hz.
Verifique as condições ambientais: a temperatura ambiente deve permanecer entre −25 e 80 °C e a instalação deve preservar a condição de proteção IP 65.
A ficha não especifica distância de detecção para cada material, aplicação de segurança, protocolo de comunicação ou condições específicas de montagem em conjunto; valide esses requisitos com o datasheet e o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IM5038, retangular, detecção de 20 mm, saída PNP/NPN selecionável, 10–55 V DC, 300 Hz, verifique estes pontos:

Escolha o IM5038 quando

A aplicação exigir sensor indutivo não embutido com alcance nominal de 20 mm, alimentação de 10–55 V DC, saída PNP/NPN selecionável e frequência de comutação de até 300 Hz.

Verifique outra opção quando

A aplicação exigir montagem embutida, alimentação AC, alcance diferente ou uma interface de comunicação específica. A ficha do IM5038 não informa protocolos de comunicação; confirme os requisitos do sistema no datasheet e no esquema do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção informado na ficha.
Modelo	IM5038	Código do produto.
Designação de modelo	IME2020-FRKG	Referência indicada no conjunto de dados do produto.
Formato do invólucro	Retangular	Formato físico do sensor.
Montagem	Não embutido	Condição de montagem especificada.
Alcance aumentado	Não	Atributo informado na ficha; não interpretar como alcance estendido.
Zona ativa	5 posições possíveis	Observação indicada nos dados do produto.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10–55 V DC	Faixa de tensão de alimentação especificada.
Classe de proteção	II	Classe de proteção elétrica informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção indicado para a saída.
Corrente residual máxima	1 mA	Limite indicado na ficha.
Peso	197,75 g	Valor informado no conjunto de dados do produto.

Saídas e chaveamento
Configuração de saída	PNP/NPN	Tipo de saída indicado para seleção; confirmar configuração e ligação no datasheet.
Função da saída	Abertura/fechamento, selecionável	Função de chaveamento selecionável.
Corrente de saída mínima	4 mA	Valor mínimo especificado.
Corrente de saída máxima	400 mA	Valor máximo especificado nos dados do produto.
Corrente constante máxima da saída DC	400 mA	Limite contínuo informado para a saída de comutação DC.
Queda de tensão máxima da saída DC	4,6 V	Valor máximo indicado para a saída de comutação DC.
Frequência de comutação DC	300 Hz	Frequência máxima especificada para comutação DC.

Detecção e distâncias
Alcance de detecção	20 mm	Alcance nominal informado; o sensor é especificado como não embutido.
Distância real de comutação Sr	20 ± 10 % mm	Faixa de comutação indicada em relação ao valor nominal Sr.
Distância de trabalho	0–16,2 mm	Faixa de trabalho indicada na ficha; considerar para validar a distância efetiva da aplicação.
Histerese	1–15 % de Sr	Faixa percentual referenciada à distância real de comutação Sr.
Variação no ponto de comutação	−10 a 10 % de Sr	Variação indicada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para considerar a influência do material sobre a distância de detecção.

Displays e elementos de operação
Indicador de status	1 LED amarelo	Indicação de status de chaveamento conforme ficha.

Conexões elétricas
Tipo de conexão	Terminais	Conexão elétrica indicada para o produto.
Seção dos condutores nos terminais	Até 2,5 mm²	Seção máxima indicada para os terminais.
Prensa-cabo	M20 × 1,5	Dimensão informada para a entrada de cabo.
Diâmetro do revestimento do cabo	Ø 7–13 mm	Faixa indicada para o revestimento do cabo.
Número de fios	2 fios	Atributo informado nos dados básicos do anúncio.

Condições ambientais e proteção
Grau de proteção	IP 65	Grau de proteção informado; respeitar a instalação correta da entrada de cabo e dos terminais.
Temperatura ambiente	−25 a 80 °C	Faixa de temperatura ambiente de operação especificada.

Dados mecânicos e materiais
Dimensões	40 × 40 × 121 mm	Dimensões externas informadas.
Material da face ativa	PPE laranja	Material indicado na ficha.
Material do módulo de conexão	PPE preto	Material indicado na ficha.
Material do parafuso	Aço galvanizado	Material indicado na ficha.

Compatibilidade eletromagnética
Norma e ensaios EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 60947-5-2	Valores e referências transcritos dos dados técnicos fornecidos.

Dados de confiabilidade
MTTF	1633 anos	Valor informado no conjunto de dados; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação digital ou rede industrial; não presumir compatibilidade com IO-Link ou outros protocolos.

• Compatibilidade de sinal discreto com entrada de controle PNP ou NPN depende da configuração escolhida e da interface do equipamento conectado.

Conexões

Elétrica Alimentação DC de 10–55 V. Conexão por terminais, para condutores de até 2,5 mm²; prensa-cabo M20 × 1,5 e faixa indicada para revestimento do cabo de Ø 7–13 mm. Verificar o esquema elétrico do fabricante antes de energizar.

Processo Não possui conexão de processo especificada; é um sensor de proximidade indutivo com invólucro retangular. Instalação e fixação devem respeitar o desenho dimensional e a condição de montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador configurada para receber sinal PNP, com alimentação DC dentro da faixa especificada	✓	A saída PNP/NPN é selecionável; confirmar seleção e esquema de ligação antes da instalação.
Entrada de controlador configurada para receber sinal NPN, com alimentação DC dentro da faixa especificada	✓	A saída PNP/NPN é selecionável; confirmar seleção e esquema de ligação antes da instalação.
Circuito de alimentação exclusivamente AC	✗	A ficha especifica alimentação DC de 10–55 V.
Aplicação que exige sensor embutido	✗	O IM5038 está especificado para montagem não embutida.
Aplicação que exige comunicação por protocolo industrial	✗	A ficha não informa interface ou protocolo de comunicação; não é possível validar essa compatibilidade.
Detecção de objeto metálico cuja distância de trabalho requerida excede 16,2 mm	✗	A distância de trabalho informada é de 0–16,2 mm, embora o alcance nominal de detecção seja 20 mm.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IM5038, retangular, detecção de 20 mm, saída PNP/NPN selecionável, 10–55 V DC, 300 Hz

Confirme que a alimentação disponível é DC e está dentro da faixa de 10–55 V.
Verifique no esquema do fabricante se a entrada do equipamento conectado requer PNP ou NPN e selecione a configuração correspondente.
Posicione o sensor como montagem não embutida e consulte o desenho dimensional para definir a fixação e a posição da zona ativa.
Prepare a entrada de cabo compatível com prensa-cabo M20 × 1,5 e revestimento com diâmetro de Ø 7–13 mm.
Conecte os condutores nos terminais, respeitando a seção máxima indicada de 2,5 mm² e o esquema elétrico do fabricante.
Após a instalação, energize dentro da faixa especificada e verifique o LED amarelo de status de chaveamento e a detecção na distância de trabalho da aplicação.

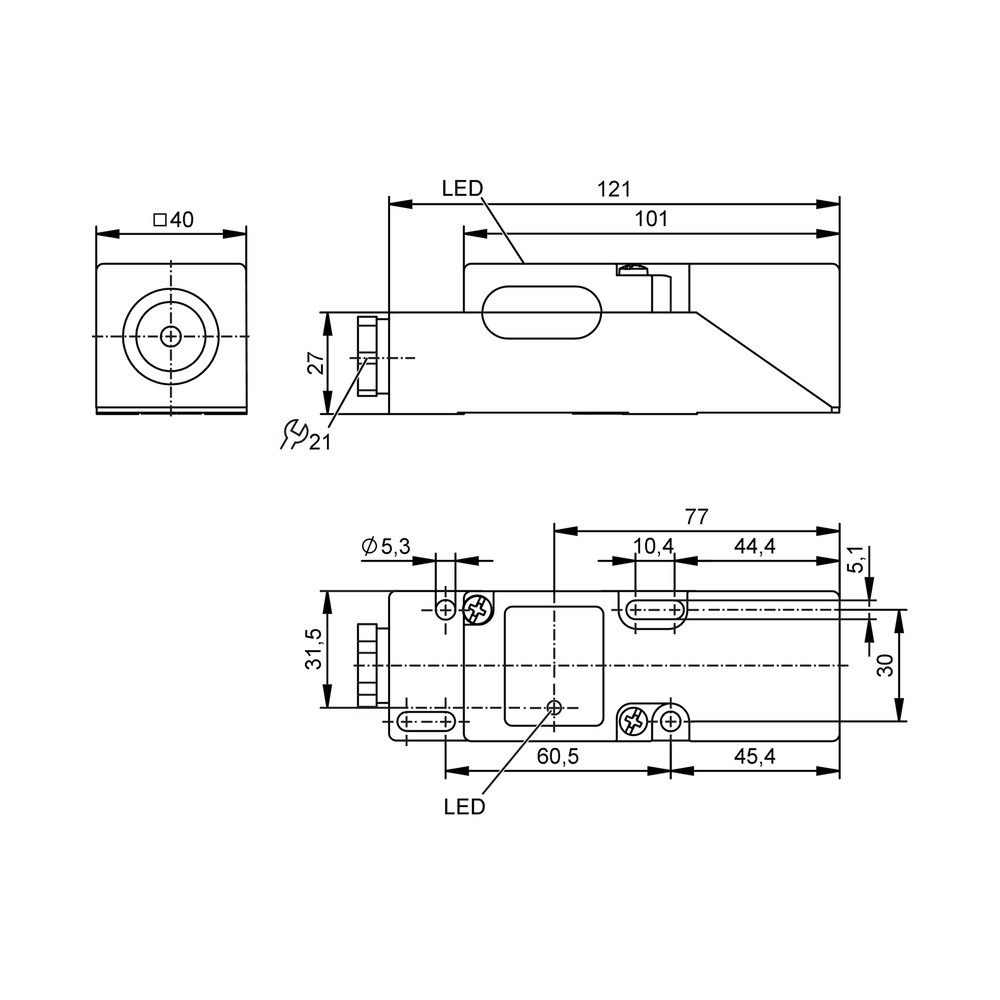

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou configuração PNP/NPN incompatível com a entrada conectada.	Meça a alimentação DC nos terminais, confira o esquema do fabricante e confirme se a configuração da saída corresponde à entrada do controlador.
A detecção ocorre a uma distância menor que a esperada.	A distância de trabalho, o material do alvo e o fator de correção correspondente podem reduzir a distância efetiva em relação ao alcance nominal.	Meça a distância entre a face ativa e o alvo e compare com a distância de trabalho de 0–16,2 mm; consulte o fator de correção do material na ficha.
A indicação de chaveamento não corresponde ao estado esperado.	Função de abertura/fechamento selecionada de forma diferente da lógica esperada ou incompatibilidade entre saída e entrada.	Observe o LED amarelo durante a detecção e confira a seleção de função, a configuração PNP/NPN e a lógica de entrada no esquema elétrico.
O sensor apresenta funcionamento intermitente após a instalação do cabo.	Conexão inadequada nos terminais ou entrada de cabo que não corresponde às dimensões indicadas.	Com o circuito desenergizado, inspecione o aperto e a seção dos condutores nos terminais e confira o prensa-cabo M20 × 1,5 e o diâmetro do revestimento do cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IM5038 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IM5038 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha especifica alcance nominal de 20 mm e montagem não embutida.

O que vem junto com o sensor?

A ficha informa uma unidade por embalagem, mas não detalha acessórios inclusos. O array de acessórios não é especificado nos dados disponíveis.

O IM5038 funciona com entrada PNP e com entrada NPN?

A saída PNP/NPN é selecionável. A compatibilidade depende da configuração escolhida e do esquema elétrico da entrada conectada.

Posso ligar este sensor em uma alimentação AC?

Não, a ficha especifica alimentação DC de 10–55 V. Não conecte a uma alimentação exclusivamente AC.

Ele serve para detectar objetos de plástico ou madeira?

A ficha caracteriza o produto como sensor indutivo e fornece fatores de correção para metais; não especifica detecção de plástico ou madeira.

Posso instalar o IM5038 embutido em uma estrutura metálica?

O produto está especificado para montagem não embutida. Para uma instalação embutida, selecione uma versão cuja ficha permita essa montagem.

O sensor não está detectando o alvo; o que verifico antes de trocar?

Confira a alimentação, a ligação e a seleção PNP/NPN. Depois verifique a distância de trabalho e o fator de correção correspondente ao material do alvo.

O ponto de detecção está oscilando; qual é a causa provável?

Verifique a posição do alvo em relação à distância de trabalho e à histerese especificadas. Confira também estabilidade da fixação e as conexões dos terminais.

Como decidir entre este sensor e outro modelo?

Escolha o IM5038 quando forem adequados montagem não embutida, alcance nominal de 20 mm, alimentação DC de 10–55 V e comutação de até 300 Hz. Para outros alcances, montagem embutida ou protocolo de comunicação, compare as especificações de outra versão.

Que cuidados devo ter na instalação elétrica?

Use alimentação dentro da faixa DC especificada e faça a ligação conforme o esquema do fabricante. Respeite os terminais até 2,5 mm² e confira a compatibilidade entre a saída selecionada e a entrada do controlador.

GLOSSÁRIO TÉCNICO

Sensor indutivo (Ref.: Tipo de produto)

Sensor de proximidade que utiliza o princípio indutivo para detectar objetos metálicos sem contato.

Montagem não embutida (Ref.: Montagem)

Condição de instalação indicada para este modelo; deve ser respeitada no posicionamento do sensor.

PNP/NPN (Ref.: Configuração de saída)

Tipos de saída de chaveamento DC; a seleção deve corresponder à entrada do dispositivo conectado.

Sr (Ref.: Distância real de comutação Sr)

Referência da distância real de comutação usada nos dados de faixa e histerese do sensor.

IP 65 (Ref.: Grau de proteção)

Grau de proteção informado para o invólucro; a instalação da conexão deve preservar a condição indicada.
