Sensor Indutivo IFM IM5020 PNP 15mm

Pré-visualizar: IM5020 IFM - Sensor Indutivo ifm Detecção de objetos PNP 15mm IP65

IM5020 IFM - Sensor Indutivo ifm Detecção de objetos PNP 15mm IP65

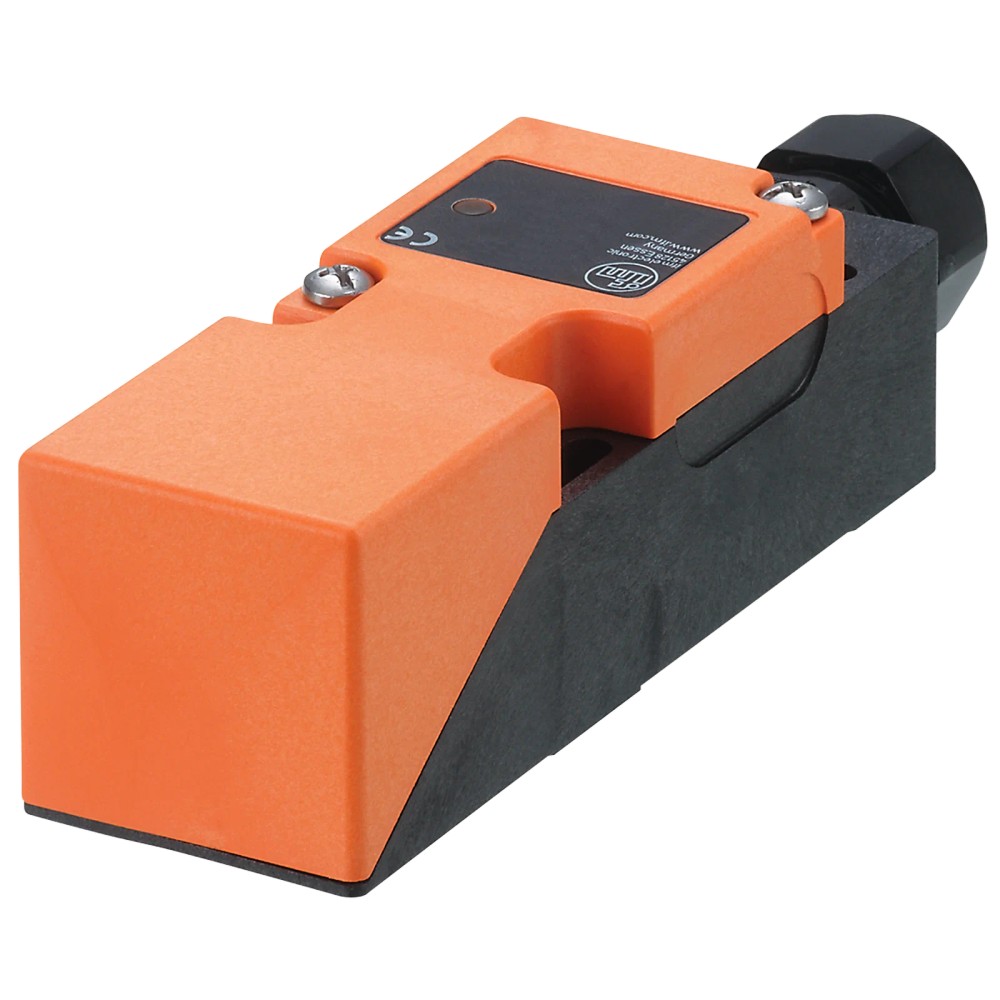

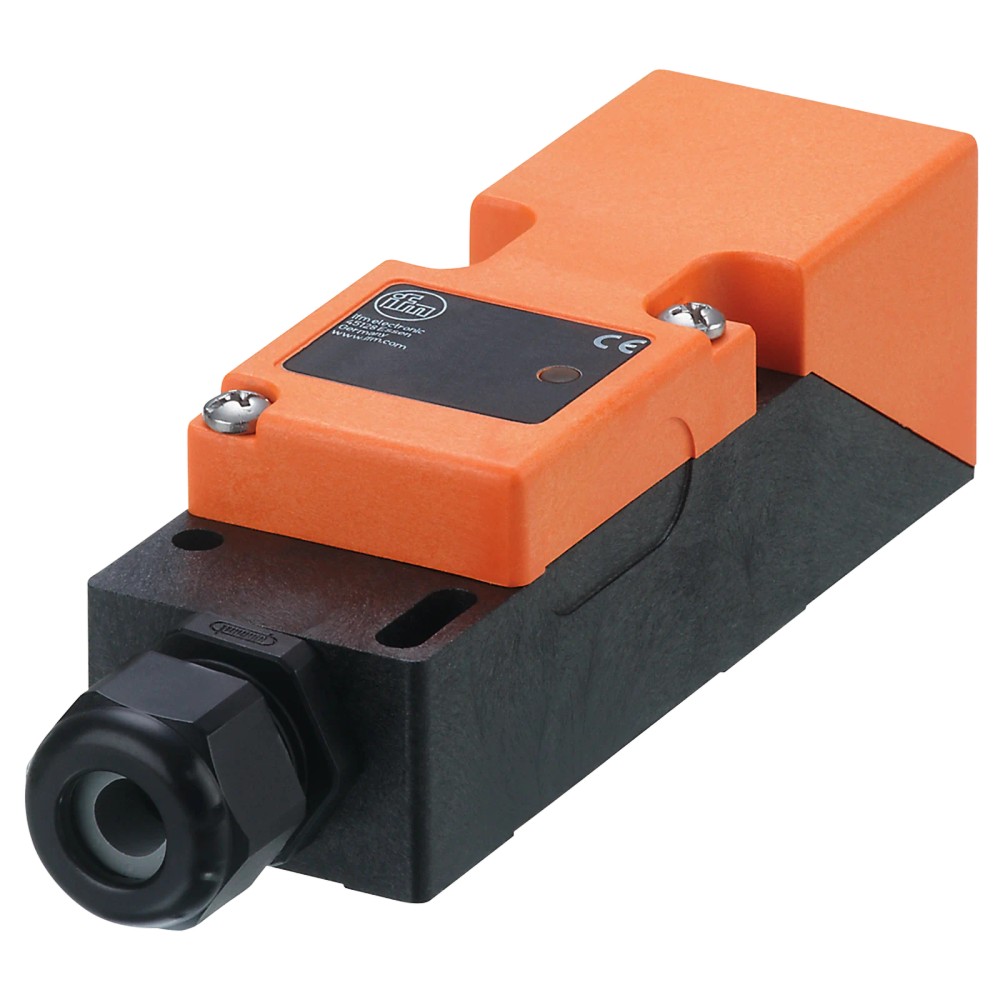

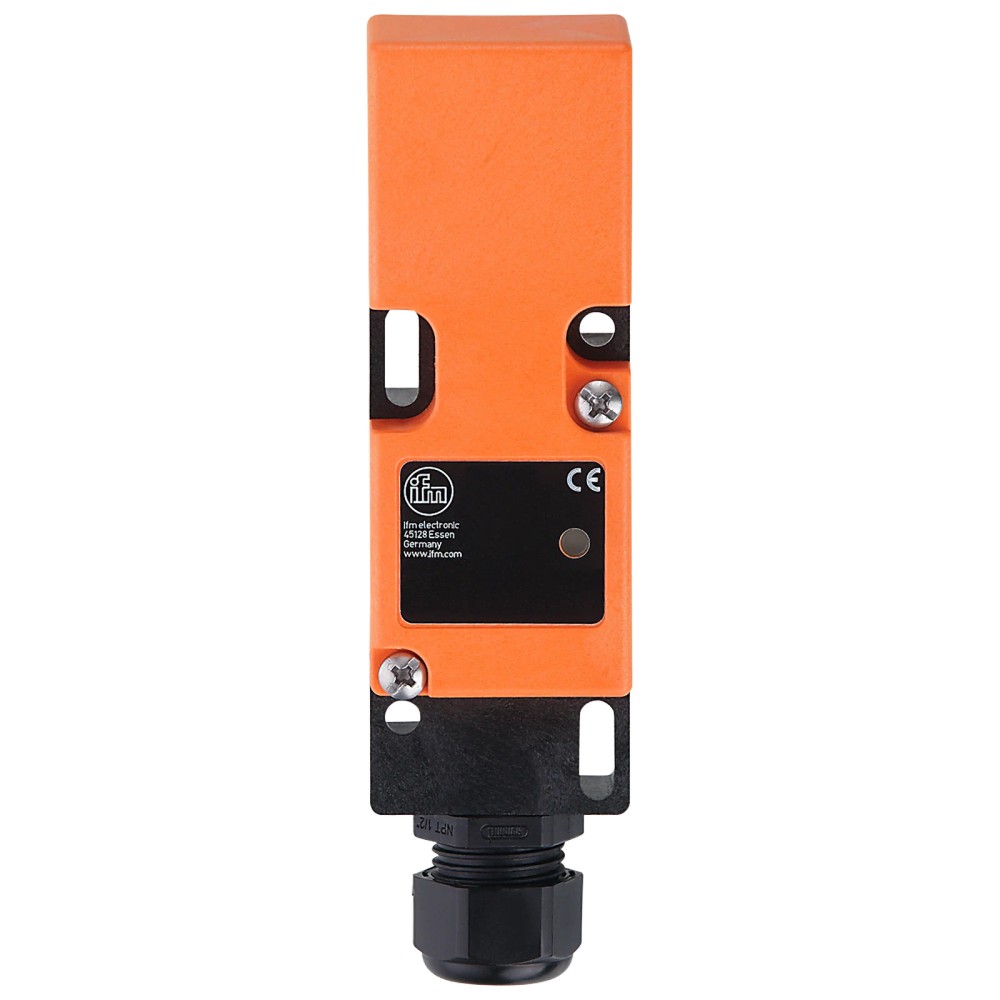

Imagem meramente ilustrativa

R$ 1.082,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM5020
EAN: 4021179130325
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "IM5020 IFM - Sensor Indutivo ifm Detecção de objetos PNP 15mm IP65"

Destaques do Produto

Distância de detecção

15 mm

Tipo de saída

PNP

Formato

Retangular

Grau de Proteção

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IM5020 - Retangular 15mm PNP

O sensor indutivo ifm IM5020 é um componente retangular robusto projetado para a detecção precisa de objetos metálicos em processos de automação industrial. Com um alcance de detecção de 15 mm e tecnologia de saída PNP, ele permite configurar a função de chaveamento como abertura ou fechamento. É ideal para ambientes industriais que exigem alta confiabilidade com uma frequência de comutação de 250 Hz e proteção IP65.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IM5020
Marca	ifm
Alcance	15 mm
Saída	PNP
Dimensões	40 x 40 x 121 mm
Grau de Proteção	IP 65
Frequência	250 Hz
Material	PPE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de máquinas e linhas de montagem.
Posicionamento de peças metálicas ferrosas e não ferrosas.
Ambientes industriais com temperatura entre -25 °C e 80 °C.

⚠ Considere outro se precisa de:

Ambientes com submersão prolongada (IP65 não é IP67/IP68).
Detecção de objetos não metálicos.
Aplicações que exigem imunidade a interferências magnéticas extremas fora da norma EN 60947-5-2.

APLICAÇÕES E USO

Detecção de presença de peças em esteiras transportadoras.
Monitoramento de fim de curso em cilindros pneumáticos.
Posicionamento preciso em mesas rotativas ou indexadoras.
Contagem de peças metálicas em linhas de produção.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IM5020 - Retangular 15mm PNP, verifique estes pontos:

Escolha este modelo se

Necessita de detecção metálica até 15 mm com formato retangular (40x40mm) para instalação embutida e exige a flexibilidade de configurar a saída como NA (abertura) ou NF (fechamento).

Considere outra opção se

A aplicação necessita de grau de proteção IP67/68 para ambientes com submersão, ou se o espaço disponível for reduzido, exigindo sensores cilíndricos ou de alcance menor/maior.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação exigida
Tensão de operação	10...36 V DC	Faixa de voltagem para operação segura
Consumo de corrente	15 mA (24 V)	Consumo próprio do dispositivo

Faixa de medição
Alcance de detecção	15 mm	Distância nominal de detecção
Distância de trabalho	0...12,1 mm	Distância operacional segura
Histerese	1...15 % de Sr	Banda de comutação

Saídas
Tipo de saída	PNP	Lógica de comutação
Função de saída	abertura / fechamento (selecionável)	Flexibilidade de sinal
Corrente máxima	250 mA	Capacidade de carga da saída
Frequência de comutação	250 Hz	Velocidade máxima de chaveamento

Dados mecânicos
Dimensões	40 x 40 x 121 mm	Gabinete físico
Grau de proteção	IP 65	Nível de vedação
Temperatura ambiente	-25...80 °C	Limites operacionais térmicos
Material da face ativa	PPE laranja	Composição do material

COMPATIBILIDADE

Comunicação

• Não aplicável (Sinal digital discreto PNP)

Conexões

Elétrica Terminais: 2,5 mm²; Prensa Cabo: M20 x 1,5

Processo Montagem embutida, invólucro retangular 40x40 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entradas PNP (24V)	✓	O sinal de saída é compatível com a lógica de comutação positiva (PNP).
Ambientes com lavagem de alta pressão	✗	O sensor possui proteção IP65, que não suporta jatos de alta pressão ou submersão.
Detecção de alumínio	✓	O sensor detecta metais não ferrosos com fator de correção (Alumínio 0,3), exigindo ajuste na distância de trabalho.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IM5020 - Retangular 15mm PNP

Verifique se a superfície de montagem está nivelada e limpa.
Posicione o sensor IM5020 no local de instalação para montagem embutida.
Prepare o cabo condutor conforme a especificação de 2,5 mm².
Insira o cabo no sensor utilizando o prensa-cabo M20x1,5 para garantir a vedação IP65.
Conecte os fios nos terminais internos conforme diagrama de fiação.
Fixe o sensor firmemente e verifique o alinhamento com o alvo metálico usando o LED de status.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O LED não acende e o sensor não comuta.	Tensão fora da faixa de operação ou inversão de polaridade.	Meça a tensão nos terminais e verifique a polaridade conforme o diagrama de conexão.
O sensor entra em modo de proteção ou a saída não responde.	Corrente de carga superior a 250 mA ou curto-circuito.	Verifique se a carga conectada está dentro do limite nominal de 250 mA.
Detecção inconsistente ou falha ao chavear.	Desalinhamento ou objeto fora da faixa de detecção.	Verifique se o objeto metálico está dentro da distância operacional de 12,1 mm.
Comutação errática ou sinal instável.	Interferência eletromagnética (EMC) excessiva.	Verifique a blindagem dos cabos e o aterramento do sistema conforme normas EMC mencionadas no manual.

DOCUMENTAÇÃO TÉCNICA

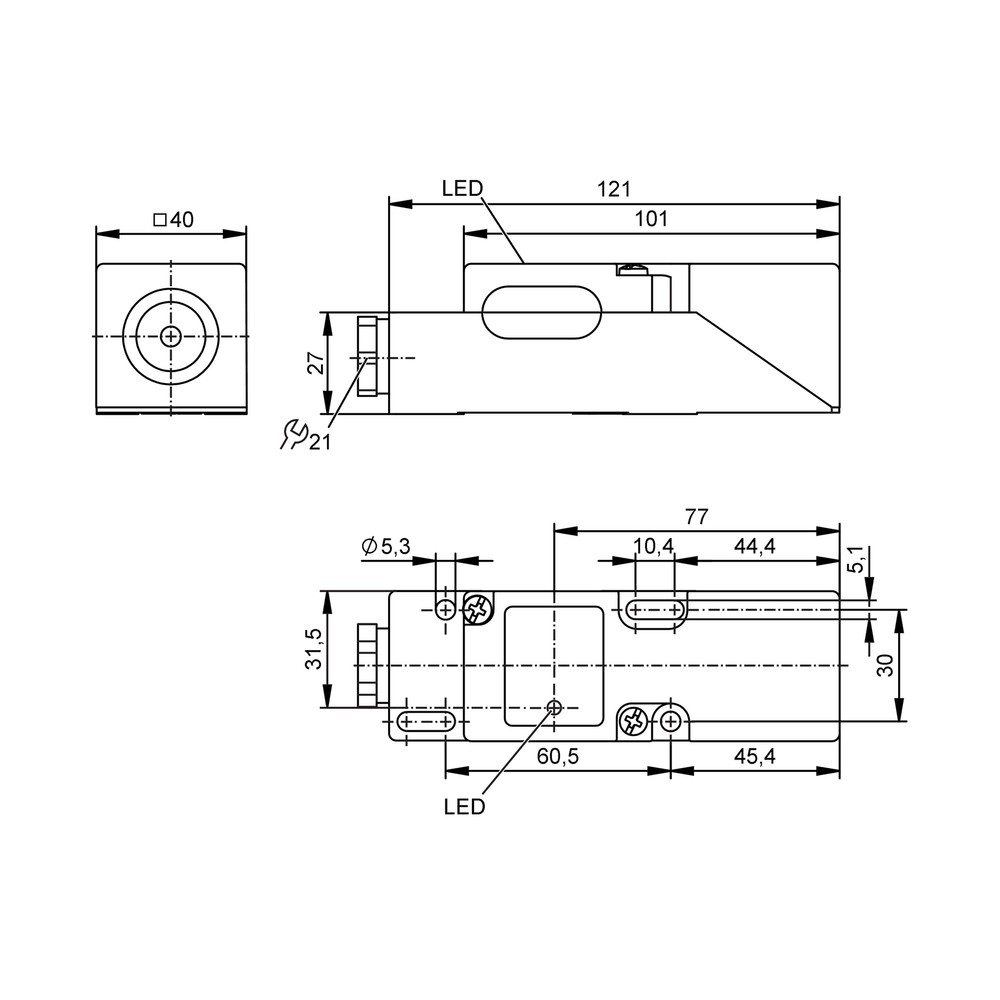

Datasheet Técnico IM5020 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IM5020 da ifm e qual sua principal função?

O IM5020 é um sensor indutivo retangular da ifm electronic projetado para detecção sem contato de objetos metálicos em aplicações industriais, operando com tecnologia PNP e alcance de detecção de 15 mm.

O que acompanha o sensor indutivo na embalagem?

Este sensor acompanha o próprio dispositivo para montagem embutida e possui terminais de conexão para cabos de 2,5 mm².

Este sensor detecta objetos de plástico ou madeira?

Este sensor não é adequado para detecção de materiais não metálicos como plásticos, madeira ou líquidos, pois seu princípio de funcionamento depende da indução eletromagnética em materiais condutores.

Posso utilizar este sensor em ambientes que exigem lavagem pesada ou submersão?

O sensor não deve ser utilizado em aplicações que exijam submersão permanente ou lavagem com jatos de água de alta pressão, pois seu grau de proteção é IP65, limitado contra jatos de água de baixa pressão e poeira.

O que devo verificar se o sensor não estiver detectando o objeto?

Se o sensor não estiver comutando, verifique primeiro a tensão de alimentação (10...36 V DC) e se a carga conectada não excede a corrente máxima de 250 mA.

Por que o sensor parece falhar intermitentemente?

O sintoma de detecção intermitente pode ser causado por desalinhamento mecânico ou presença de vibração excessiva que move o objeto além da distância nominal de 15 mm; verifique a montagem e o suporte.

Devo escolher este sensor retangular ou um modelo cilíndrico?

A decisão deve basear-se na necessidade de um formato retangular para montagem embutida; se o espaço for restrito, sensores cilíndricos podem ser uma alternativa, mas o IM5020 oferece estabilidade em aplicações fixas.

Como saber se este sensor PNP é compatível com meu CLP?

A escolha depende da lógica do seu controlador (CLP); o modelo PNP é padrão para entradas digitais que comutam o positivo da fonte de alimentação, sendo essencial verificar se seu sistema não exige lógica NPN.

Quais cuidados devo ter ao instalar o sensor?

Para a instalação, garanta que o sensor esteja embutido conforme a especificação técnica para evitar detecções falsas nas laterais e utilize prensa cabo M20x1,5 para garantir a vedação dos fios.

Como funciona o suporte e a procedência deste sensor?

A ifm garante a procedência e qualidade do sensor, sendo um componente industrial de longa vida útil (MTTF de 2234 anos) fabricado para ambientes fabris robustos, com atendimento via Melhor Indústria.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de transistor que comuta o sinal positivo (24V) quando o sensor é acionado (Ref.: Tipo de saída).

Montagem embutida

Instalação onde a face ativa do sensor é instalada nivelada ao material circundante, reduzindo o risco de dano mecânico (Ref.: Tipo de montagem).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto, garantindo estabilidade do sinal (Ref.: Histerese 1...15 % de Sr).

Grau de Proteção IP65

Indica proteção total contra poeira e proteção contra jatos de água de baixa pressão (Ref.: Grau de proteção).

MTTF

Mean Time To Failure, uma estimativa estatística de confiabilidade do componente (Ref.: 2234 anos).
