Sensor Indutivo IFM IM0054 - Detecção 20mm IP67

Pré-visualizar: IM0054 IFM - Sensor Indutivo IFM Detecção de objetos 20mm IP67 M12 AC/DC

IM0054 IFM - Sensor Indutivo IFM Detecção de objetos 20mm IP67 M12 AC/DC

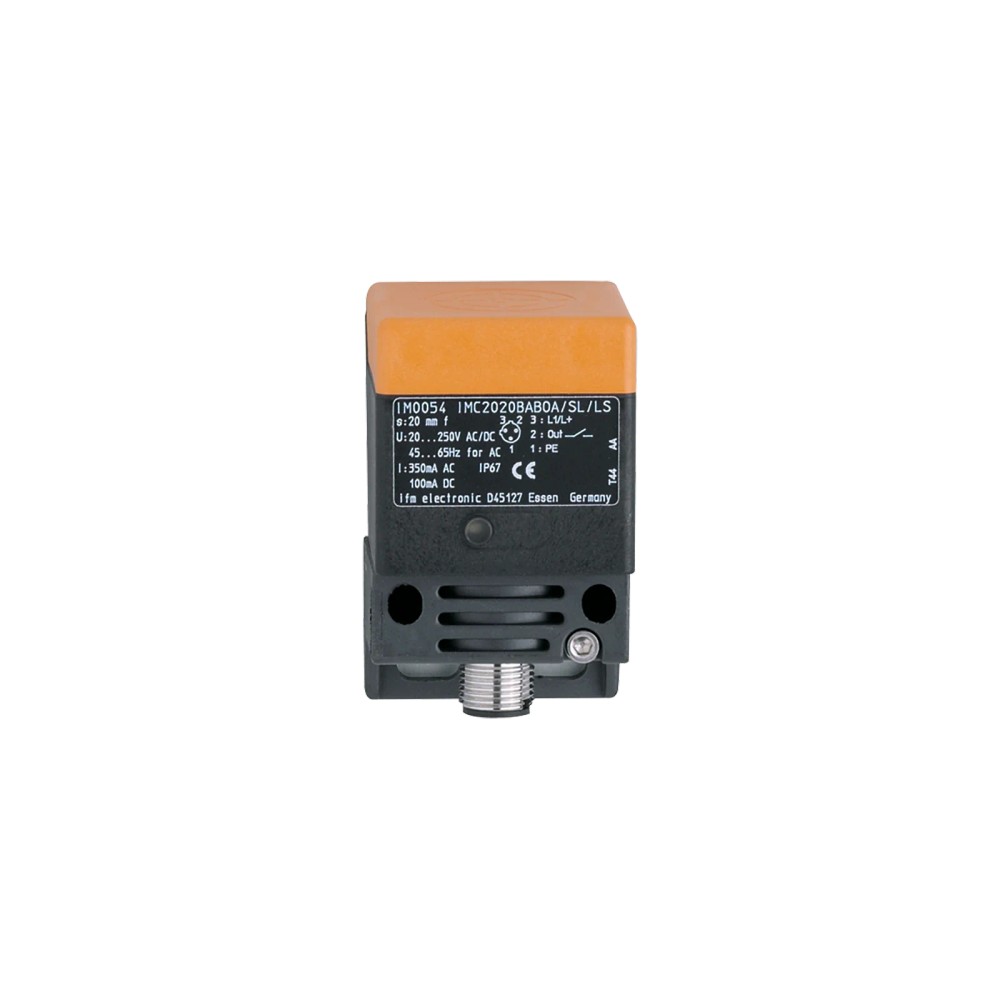

Imagem meramente ilustrativa

R$ 679,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM0054
EAN: 4021179130042
NCM do produto: 85365090

Destaques do Produto Alcance nominal 20 mm...mais

Fechar menu

Saiba mais sobre: "IM0054 IFM - Sensor Indutivo IFM Detecção de objetos 20mm IP67 M12 AC/DC"

Destaques do Produto

Alcance nominal

20 mm

Tipo de saída

Normalmente aberta (NO), 2 fios

Alimentação

20...250 V AC/DC

Conexão

M12

Montagem e proteção

Embutida; IP67

Frequência de comutação

25 Hz AC / 70 Hz DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IM0054, alcance de detecção de 20 mm, saída normalmente aberta, AC/DC, conexão M12, IP67

O IFM IM0054 é um sensor indutivo para detectar objetos metálicos sem contato e sinalizar a comutação por uma saída normalmente aberta. Tem alcance nominal de 20 mm, alimentação de 20 a 250 V AC/DC e invólucro retangular para montagem embutida. A conexão elétrica é M12 e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	20 mm; montagem embutida
Saída	Normalmente aberta (NO)
Tensão de operação	20...250 V AC/DC
Conexão elétrica	M12; 2 fios
Grau de proteção	IP67
Frequência de comutação	25 Hz AC / 70 Hz DC
Dimensões	40 x 40 x 66 mm
Temperatura ambiente	-25...70 °C
Corrente máxima constante	250 mA AC; 100 mA DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em instalações que aceitem sensor indutivo embutido com alcance nominal de 20 mm.
Aplicações com alimentação dentro da faixa especificada de 20...250 V AC/DC, respeitando os limites de saída e a frequência de comutação.
Instalações em que a conexão M12 e o grau de proteção IP67 atendam aos requisitos do local.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de materiais não metálicos; a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.
Não usar se a tensão disponível estiver fora de 20...250 V AC/DC ou se a carga exceder os limites de corrente especificados.
Não especificar para frequências de comutação superiores a 25 Hz em AC ou 70 Hz em DC.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos, com montagem embutida e alcance nominal especificado de 20 mm; consulte as condições de montagem e o alvo no datasheet.
Possibilidade de uso em máquinas ou instalações industriais para sinalização de posição ou presença de objetos metálicos é uma aplicação inferida do princípio indutivo; valide o material do alvo, a distância de trabalho e a lógica do circuito antes da seleção.
Para operação, mantenha a temperatura ambiente dentro de -25...70 °C e observe os limites elétricos e de frequência especificados.
O IP67 é o grau de proteção declarado; não interprete esse dado como autorização para imersão contínua ou exposição a condições não descritas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IM0054, alcance de detecção de 20 mm, saída normalmente aberta, AC/DC, conexão M12, IP67, verifique estes pontos:

Escolha o IM0054 quando

A aplicação exigir detecção indutiva, saída normalmente aberta, montagem embutida e alcance nominal de 20 mm, com alimentação AC/DC de 20...250 V.

Avalie outra especificação quando

A tensão, o tipo de saída, a frequência de comutação, a corrente admissível ou a conexão elétrica requerida não corresponderem aos dados deste modelo. Confirme também o alvo e as condições da instalação no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação informada na ficha do produto.
Código do fabricante / SKU	IM0054	Identificador do modelo.
GTIN	4021179130042	Código de identificação comercial.
Marca	IFM	Fabricante informado no anúncio.
Tipo de montagem	Embutido	Condição de montagem especificada.
Alcance aumentado	Não	A ficha indica que não é uma versão de alcance aumentado.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação informada pelo fabricante.
Configuração de saída	Normalmente aberta (NO)	Estado de saída indicado na ficha.
Quantidade de fios	2 fios	Dado informado no anúncio.
Frequência de comutação AC	25 Hz	Limite especificado para operação em AC.
Frequência de comutação DC	70 Hz	Limite especificado para operação em DC.
Corrente de saída mínima	1,9 mA	Valor mínimo informado para a saída de comutação.
Corrente residual máxima	2,5 mA (250 V AC) / 1,3 mA (130 V AC) / 0,8 mA (24 V DC)	Valores dependentes da tensão, conforme ficha.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limites de corrente contínua informados para saída AC e condição de temperatura indicada.
Corrente máxima constante da saída DC	100 mA	Limite de corrente contínua informado para saída DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Condição de pulso especificada na ficha.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo informado para saída de comutação AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo informado para saída de comutação DC.
Proteção contra curto-circuitos	Não	A ficha declara ausência desta proteção.
Proteção contra sobrecarga	Não	A ficha declara ausência desta proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência desta proteção.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção indicado na ficha.

Alcance e comportamento de comutação
Alcance de detecção	20 mm	Valor nominal declarado para montagem embutida.
Distância real de comutação Sr	20 ± 10 % mm	Tolerância especificada para a distância real de comutação.
Distância de trabalho	0...16,2 mm	Faixa de trabalho informada na ficha.
Histerese	3...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,9; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância efetiva de detecção.

Conexões e indicação
Conexão elétrica	1 x M12; codificação C; 3 contatos dourados; bloqueio de latão revestido com bronze branco	Descrição do conector fornecida na ficha.
Configuração dos pinos	1 PE, 2 OUT DO (NO), 3 L1 / L+	Identificação de pinos conforme dados do fabricante.
Display de status de chaveamento	1 LED amarelo	Indicação visual de estado informada.
Posições da zona ativa	5 posições possíveis	Observação da ficha do produto.

Condições ambientais e conformidade
Grau de proteção	IP67	Grau de proteção declarado para o produto.
Temperatura ambiente	-25...70 °C	Faixa de temperatura operacional informada.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B; EN 60947-5-2	Normas e níveis de ensaio listados na ficha.
Classe de proteção	I	Classe de proteção elétrica informada.

Dados mecânicos e materiais
Dimensões	40 x 40 x 66 mm	Dimensões do produto informadas na ficha.
Formato do invólucro	Retangular	Formato declarado.
Face ativa	PPE laranja	Material e cor informados.
Invólucro	PPE preto	Material informado.
Módulo de conexão	PPS preto	Material informado.
Braçadeira de fixação	PPS preto	Material informado.
Parafuso	Aço galvanizado	Material informado.
Característica especial	Contatos banhados a ouro	Característica declarada na ficha.
Peso	151,5 g	Peso informado no conjunto de dados do produto.

Dados de vida útil e observações
MTTF	599 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.
Observação após curto-circuito	Testar as funções operacionais do aparelho após um curto-circuito	Instrução de verificação indicada na ficha.
Software embarcado	Não incluído	Informação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta normalmente aberta; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Conector M12, codificação C, 3 contatos dourados; conexão de 2 fios conforme anúncio. A configuração de pinos informada é 1 PE, 2 OUT DO (NO), 3 L1/L+. Tensão de operação: 20...250 V AC/DC. Verifique o esquema do fabricante e a compatibilidade do cabo/conector antes da ligação.

Processo Não há conexão de processo roscada especificada. Invólucro retangular de 40 x 40 x 66 mm, instalação embutida; o material incluído informa suporte de montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos em circuito dentro da faixa de tensão especificada	✓	O produto é um sensor indutivo, com tensão de operação de 20...250 V AC/DC e saída normalmente aberta.
Aplicação que exige saída normalmente fechada	✗	A configuração de saída especificada para este produto é normalmente aberta.
Aplicação que exige frequência de comutação acima de 25 Hz em AC ou 70 Hz em DC	✗	Esses são os limites de frequência de comutação informados para o sensor.
Ligação a um protocolo de rede industrial	✗	A ficha descreve saída de comutação e não informa protocolo de comunicação.
Instalação que exige conexão mecânica de processo roscada	✗	A ficha não especifica conexão de processo roscada; informa invólucro retangular e montagem embutida.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IM0054, alcance de detecção de 20 mm, saída normalmente aberta, AC/DC, conexão M12, IP67

Confirme no datasheet que a tensão da instalação está entre 20...250 V AC/DC e que a carga respeita os limites da saída.
Verifique a posição de montagem embutida, o espaço disponível e as dimensões do invólucro antes da fixação.
Instale o sensor com o suporte de montagem fornecido e posicione a zona ativa conforme a necessidade da aplicação.
Conecte o M12 de acordo com a identificação de pinos e o esquema do fabricante; não presuma a pinagem do cabo utilizado.
Instale a proteção por fusível miniatura rápido conforme IEC 60127-2, folha 1, com valor ≤ 2 A.
Após energizar, verifique o LED amarelo e confirme a comutação com o alvo e as condições reais de operação. Se ocorrer curto-circuito, teste as funções operacionais do aparelho antes de reutilizá-lo.

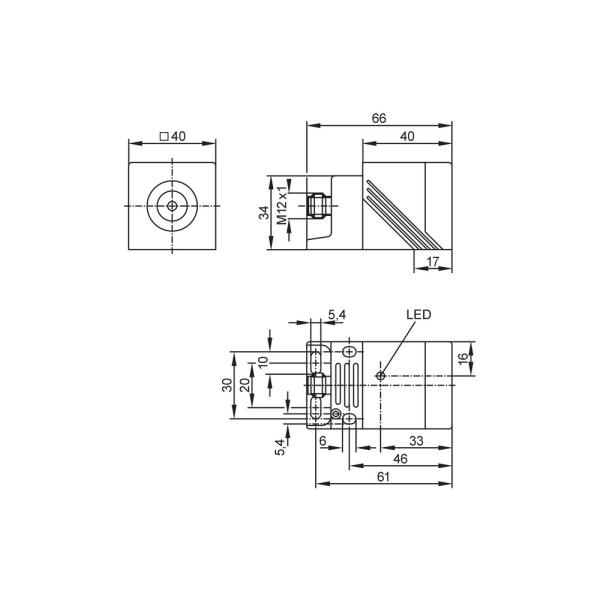

Desenho Dimensional

ACESSÓRIOS

Suporte de montagem: 1
Chave Allen sextavada: 1
Arruelas: 2 x A5,3

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto se aproxima.	Alimentação fora da faixa especificada, ligação incorreta, alvo fora da distância de trabalho ou fator de correção do material reduzindo a distância efetiva.	Meça a tensão, confira a ligação conforme o datasheet e teste a distância com o material real do alvo; compare com a distância de trabalho e o fator de correção.
A entrada do equipamento conectado permanece acionada ou apresenta corrente residual.	A corrente residual da saída de 2 fios pode influenciar a entrada conectada, especialmente conforme a tensão de operação.	Meça a corrente residual no circuito e compare com os valores especificados para a tensão utilizada; confirme também os requisitos da entrada do equipamento receptor.
A saída não aciona a carga de forma estável.	Carga incompatível com os limites de corrente, queda de tensão da saída ou frequência de comutação acima do limite especificado.	Verifique corrente da carga, tensão disponível na saída e frequência de operação; compare com os limites AC ou DC da ficha.
O sensor deixa de operar após um curto-circuito.	A ficha não declara proteção contra curto-circuitos; o evento pode afetar o funcionamento do aparelho.	Desenergize e inspecione o circuito, corrija a causa do curto e teste as funções operacionais do sensor antes de colocá-lo novamente em serviço.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IM0054 (português) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IM0054 e para que serve?

É um sensor indutivo para detectar objetos por proximidade e fornecer uma saída de comutação normalmente aberta. A ficha especifica alcance nominal de 20 mm e montagem embutida.

Que tipo de ligação elétrica e alimentação esse sensor usa?

O anúncio informa conexão M12 e 2 fios, com operação em 20...250 V AC/DC. Confira a configuração de pinos no datasheet antes de conectar.

O que acompanha o IM0054?

A ficha informa suporte de montagem, uma chave Allen sextavada e duas arruelas A5,3.

Ele serve para detectar objetos de plástico ou madeira?

A ficha identifica o produto como sensor indutivo e não declara detecção de materiais não metálicos. Para esses alvos, confirme a tecnologia necessária com o fabricante.

Posso usar este modelo em uma instalação com saída normalmente fechada?

Não, a configuração indicada para o IM0054 é normalmente aberta (NO). Se o circuito exigir normalmente fechada, selecione uma versão cuja ficha declare essa configuração.

O sensor acende o LED, mas a entrada do controlador não muda; o que verifico?

Verifique primeiro a ligação, a compatibilidade da entrada com uma saída de 2 fios e a corrente residual correspondente à tensão utilizada. Compare os valores medidos com os dados do datasheet.

O sensor não detecta o alvo na distância esperada; preciso trocar a peça?

Antes de trocar, confira o material do alvo, a distância de trabalho, a montagem e o fator de correção indicado para esse material. A ficha informa alcance nominal de 20 mm, mas a distância efetiva depende das condições especificadas.

É melhor comprar o sensor com acessórios ou buscar peças avulsas?

A ficha lista um suporte, uma chave Allen e duas arruelas como materiais incluídos. Se esses componentes forem necessários, confira o conteúdo do pacote; a ficha não detalha a venda avulsa dos acessórios.

Como devo instalar e proteger o circuito do IM0054?

Use a montagem embutida, confira a pinagem no datasheet e instale fusível miniatura rápido conforme IEC 60127-2, folha 1, com valor ≤ 2 A. Respeite a faixa de tensão e os limites de corrente da saída.

Há um diagrama de ligação ou vídeo de instalação disponível?

A ficha disponibiliza o datasheet do fabricante, mas não fornece URL separada de vídeo ou de diagrama de ligação. Consulte o datasheet para o esquema e a pinagem antes de instalar.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha especifica alcance de detecção de 20 mm. (Ref.: Alcance de detecção)

Montagem embutida

Condição de instalação indicada para o sensor e considerada na especificação do alcance. (Ref.: Tipo de montagem)

Saída normalmente aberta (NO)

Saída cuja configuração é identificada como normalmente aberta na ficha do produto. (Ref.: Configuração de saída)

Histerese

Faixa entre os pontos de acionamento e desacionamento, especificada como percentual de Sr. (Ref.: Histerese)

Grau de proteção IP67

Classificação de proteção declarada pelo fabricante para o invólucro. (Ref.: Grau de proteção)
