Sensor Indutivo IFM IM0054

Pré-visualizar: IM0054 IFM - Sensor Indutivo IFM Detecção de objetos 20mm Embutido M12 IP67

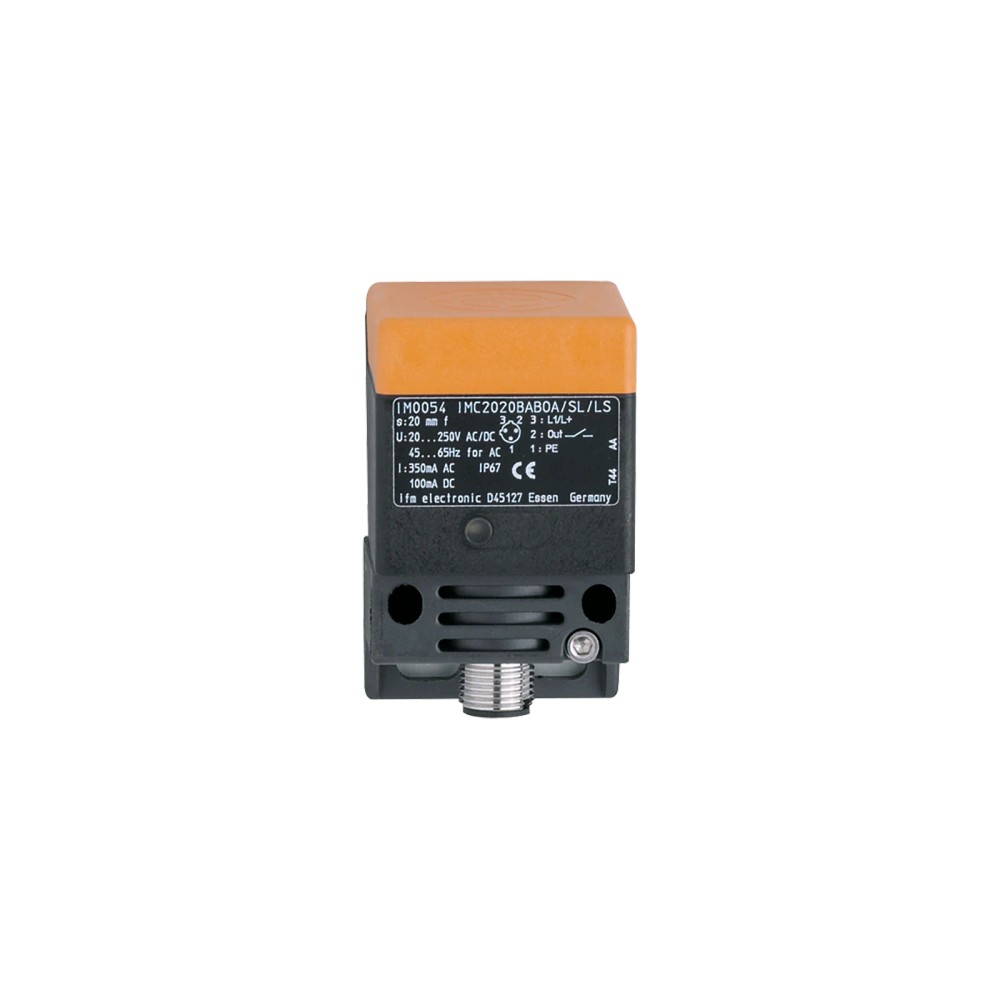

IM0054 IFM - Sensor Indutivo IFM Detecção de objetos 20mm Embutido M12 IP67

Imagem meramente ilustrativa

R$ 679,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM0054
EAN: 4021179130042
NCM do produto: 85365090

Destaques do Produto Alcance 20 mm;...mais

Fechar menu

Saiba mais sobre: "IM0054 IFM - Sensor Indutivo IFM Detecção de objetos 20mm Embutido M12 IP67"

Destaques do Produto

Alcance

20 mm; montagem embutida

Saída

Normalmente aberta (NO)

Alimentação

20...250 V AC/DC

Conexão

M12, 3 contatos dourados

Proteção

IP67

Temperatura ambiente

-25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IM0054, alcance de detecção de 20 mm, montagem embutida, conexão M12, IP67

O IFM IM0054 é um sensor indutivo para detectar objetos metálicos sem contato. Possui alcance nominal de 20 mm, saída normalmente aberta e conexão elétrica M12. Opera com tensão de 20 a 250 V AC/DC e tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Código do fabricante	IM0054
Alcance de detecção	20 mm; montagem embutida
Saída	Normalmente aberta (NO)
Tensão de operação	20...250 V AC/DC
Conexão elétrica	M12; 3 contatos
Grau de proteção	IP67
Temperatura ambiente	-25...70 °C
Frequência de comutação	25 Hz AC / 70 Hz DC
Dimensões	40 x 40 x 66 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção de objetos metálicos em que sejam adequados o alcance nominal de 20 mm, a montagem embutida e a saída normalmente aberta.
Instalações com alimentação AC ou DC entre 20 e 250 V, frequência de comutação compatível com 25 Hz em AC ou 70 Hz em DC e temperatura ambiente entre -25 e 70 °C.

⚠ Considere outro se precisa de:

Não selecione se a aplicação exigir uma saída diferente de normalmente aberta, um alcance diferente de 20 mm ou frequência de comutação superior a 25 Hz em AC ou 70 Hz em DC.
Não utilize fora da faixa de temperatura ambiente de -25...70 °C nem presuma proteção contra curto-circuito, sobrecarga ou inversão de polaridade: essas proteções constam como não disponíveis.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos com alcance nominal de 20 mm e montagem embutida; a ficha não especifica materiais-alvo para essa aplicação.
Possibilidade de uso inferida: monitoramento de presença ou posição de objetos metálicos em máquinas e equipamentos, desde que a instalação respeite a distância de trabalho, a frequência de comutação e os limites elétricos e ambientais especificados.
Não extrapole a operação para temperaturas fora de -25...70 °C nem para frequências acima de 25 Hz em AC ou 70 Hz em DC. A ficha não apresenta uma lista de aplicações setoriais validadas.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IM0054, alcance de detecção de 20 mm, montagem embutida, conexão M12, IP67, verifique estes pontos:

Escolha o IM0054 quando

O projeto exigir detecção indutiva com alcance nominal de 20 mm, montagem embutida, saída NO e conexão M12 com 3 contatos, dentro das condições elétricas e ambientais especificadas.

Avalie outra configuração quando

A aplicação exigir saída diferente de NO, alcance ou frequência acima dos valores informados, operação fora de -25...70 °C ou proteção integrada contra curto-circuito, sobrecarga ou inversão de polaridade. Compare esses requisitos com a ficha técnica do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação indicada na ficha.
Código do fabricante / SKU / Part Number	IM0054	Identificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179130042	Identificador comercial informado.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Alcance aumentado	Não	A ficha informa que não possui alcance aumentado.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de operação especificada.
Tipo de tensão	AC/DC	Compatibilidade de alimentação indicada.
Frequência de comutação AC	25 Hz	Limite especificado para operação AC.
Frequência de comutação DC	70 Hz	Limite especificado para operação DC.
Corrente de saída mínima	1,9 mA	Valor mínimo indicado na ficha.
Corrente residual máxima	2,5 mA a 250 V AC / 1,3 mA a 130 V AC / 0,8 mA a 24 V DC	Valores dependentes da tensão, conforme ficha.
Queda de tensão máxima da saída AC	6,5 V	Valor máximo especificado para a saída AC.
Queda de tensão máxima da saída DC	6 V	Valor máximo especificado para a saída DC.
Corrente máxima constante da saída AC	250 mA; 350 mA até 50 °C	Limite indicado para a saída AC; o valor de 350 mA está condicionado à temperatura informada.
Corrente máxima constante da saída DC	100 mA	Limite indicado para a saída DC.
Corrente máxima de pico da saída de comutação	2200 mA; 20 ms / 0,5 Hz	Valor de pico com duração e frequência especificadas.
Proteção contra curto-circuitos	Não	A ficha declara ausência dessa proteção.
Proteção contra sobrecarga	Não	A ficha declara ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência dessa proteção.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção externa indicada na ficha.

Saídas e comutação
Configuração da saída	Normalmente aberta (NO)	Estado de saída indicado.
Configuração dos pinos	1 PE, 2 OUT DO (NO), 3 L1/L+	Atribuição informada pelo fabricante; conferir no datasheet antes da ligação.
Distância real de comutação Sr	20 ± 10 % mm	Valor real de comutação especificado.
Distância de trabalho	0...16,2 mm	Faixa indicada na ficha.
Histerese	3...15 % de Sr	Valor relativo à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa ao valor Sr.

Interfaces e conexão elétrica
Conector	1 x M12; codificação C; 3 contatos dourados	Conexão elétrica indicada na ficha.
Elemento de bloqueio	Latão, revestido com bronze branco	Material informado para o bloqueio do conector.
Protocolo de comunicação	Não indicado	A ficha não especifica protocolo de comunicação.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP67	Classificação de proteção indicada na ficha; seguir as condições de instalação do fabricante.
Classe de proteção	I	Classe declarada na ficha.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B; EN 60947-5-2	Normas e níveis de ensaio listados na ficha.

Dados mecânicos
Formato do invólucro	Retangular	Formato indicado na ficha.
Dimensões	40 x 40 x 66 mm	Dimensões do produto.
Peso	151,5 g	Valor informado no dataset técnico.
Materiais	Face ativa: PPE laranja; invólucro: PPE preto; módulo de conexão: PPS preto; braçadeira de fixação: PPS preto; parafuso: aço galvanizado	Materiais declarados na ficha.
Material incluído	1 suporte de montagem; 1 chave Allen sextavada; 2 arruelas A5,3	Acessórios listados como incluídos.
Posições da zona ativa	5 posições possíveis	Observação indicada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,9; latão: 0,4; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais indicados.

Displays e indicadores
Indicador de estado de comutação	1 LED amarelo	Indicador visual informado na ficha.

Dados de confiabilidade e fornecimento
MTTF	599 anos	Valor declarado no dataset técnico; não representa vida útil garantida.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Software embarcado incluído	Não	Indicação da ficha.
Observação após curto-circuito	Testar as funções operacionais do aparelho	Procedimento de verificação indicado na ficha.
NCM	8536.50.90	Classificação informada no dataset.

COMPATIBILIDADE

Comunicação

• Sensor de comutação discreto; não há protocolo de comunicação indicado na ficha.

Conexões

Elétrica Conector M12, codificação C, 3 contatos dourados. Configuração dos pinos informada: 1 PE, 2 OUT DO (NO), 3 L1/L+. Tensão de operação: 20...250 V AC/DC. Verifique a atribuição dos pinos e a compatibilidade elétrica do circuito no datasheet antes de conectar.

Processo Não é informada conexão de processo. A ficha indica montagem embutida; dimensões do invólucro: 40 x 40 x 66 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos com montagem embutida e distância nominal de 20 mm	✓	Corresponde ao tipo de sensor, à montagem e ao alcance informados.
Circuito com alimentação de 20...250 V AC/DC e entrada compatível com saída NO	✓	A faixa de tensão e a configuração normalmente aberta estão especificadas; confirme a compatibilidade do circuito e dos limites de corrente.
Aplicação que exige comunicação por IO-Link ou outro protocolo digital	✗	Nenhum protocolo de comunicação é indicado na ficha do produto.
Aplicação que exige proteção contra curto-circuito, sobrecarga ou inversão de polaridade	✗	A ficha declara que essas proteções não estão disponíveis.
Ambiente com temperatura fora de -25...70 °C	✗	A condição excede a faixa de temperatura ambiente informada.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IM0054, alcance de detecção de 20 mm, montagem embutida, conexão M12, IP67

Confira no datasheet a atribuição dos pinos, a tensão disponível e a compatibilidade da carga antes da instalação.
Verifique as dimensões do sensor e a posição de montagem embutida no desenho dimensional.
Instale o sensor usando o suporte de montagem e os elementos fornecidos, respeitando o arranjo mecânico da aplicação.
Posicione o objeto-alvo dentro da distância de trabalho indicada pelo fabricante; considere o material do alvo e os fatores de correção informados.
Conecte o M12 conforme o pinout do fabricante e instale a proteção externa especificada para o circuito.
Após energizar, verifique o LED amarelo e confirme a comutação da saída; depois de um curto-circuito, teste as funções operacionais do aparelho.

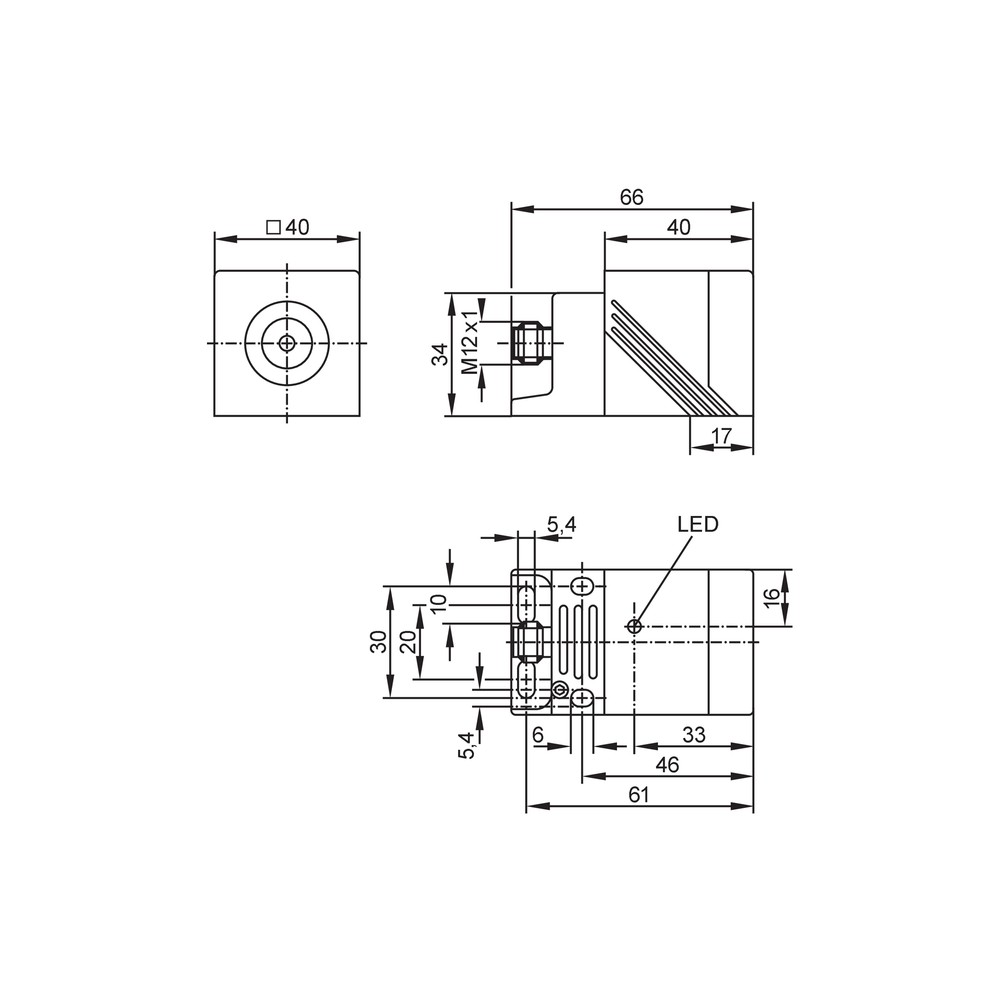

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 suporte de montagem
1 chave Allen sextavada
2 arruelas A5,3

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta ao aproximar o alvo.	Alimentação ou ligação dos pinos incompatível, alvo fora da distância de trabalho ou carga não compatível com os limites da saída.	Confira tensão, pinagem e carga no datasheet; verifique a posição do alvo e o LED de estado.
O sensor comuta de forma irregular ou a distância efetiva parece menor.	Material do alvo e respectivo fator de correção podem reduzir a distância em relação ao valor de referência.	Identifique o material do alvo, consulte o fator de correção correspondente e meça a distância de instalação.
A saída ou o sensor apresenta comportamento anormal após falha elétrica.	Pode ter ocorrido curto-circuito; a ficha informa que o equipamento não possui proteção contra curto-circuitos.	Desenergize e verifique o circuito e a proteção externa; após corrigir a falha, teste as funções operacionais do aparelho.
O sensor aquece ou deixa de operar nas condições esperadas.	Tensão, corrente de carga ou temperatura ambiente fora dos limites especificados.	Meça a tensão e a corrente da saída, confirme a frequência de comutação e compare a temperatura do local com os limites do datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IM0054 (PT-BR) (Datasheet) Desenho em escala IFM IM0054 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IM0054 e para que serve?

É um sensor indutivo para detectar objetos sem contato. A ficha informa alcance de 20 mm, montagem embutida e saída normalmente aberta.

Que alimentação e conexão elétrica ele usa?

Opera entre 20 e 250 V AC/DC e utiliza conector M12 com 3 contatos. Consulte o datasheet para confirmar pinagem e compatibilidade com o circuito.

O produto acompanha suporte de montagem?

Sim. A ficha lista um suporte de montagem, uma chave Allen sextavada e duas arruelas A5,3.

Serve para uma aplicação que precisa de saída normalmente fechada?

Não: a configuração informada para este modelo é normalmente aberta (NO). Se o circuito exigir normalmente fechada, selecione uma versão cuja ficha confirme essa saída.

Posso usar este sensor fora da faixa de temperatura especificada?

A ficha informa temperatura ambiente de -25 a 70 °C. Não é possível confirmar a operação fora dessa faixa; consulte o fabricante para avaliar outra condição.

O sensor parou de comutar; o que verifico antes de substituir?

Confira primeiro alimentação, pinagem, carga e posição do alvo em relação à distância de trabalho. Observe também o LED amarelo de estado e verifique se houve curto-circuito.

A distância de detecção muda conforme o material do alvo?

A ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Compare o material da peça com esses fatores antes de definir a distância de instalação.

É melhor comprar este sensor ou escolher outra versão?

Escolha o IM0054 se os requisitos forem alcance nominal de 20 mm, saída NO, montagem embutida e condições elétricas especificadas. Para outra saída, alcance ou frequência, compare com a ficha de outro modelo.

Como faço a ligação do conector M12?

Use a configuração indicada na ficha — pino 1 PE, pino 2 OUT DO (NO) e pino 3 L1/L+ — e confirme-a no datasheet antes de energizar. A instalação requer também a proteção externa especificada pelo fabricante.

Como confirmo que o sensor foi instalado e está funcionando?

Após a ligação, verifique o LED amarelo e teste a comutação aproximando o alvo dentro da distância de trabalho. Se ocorrer curto-circuito, a ficha orienta testar as funções operacionais do aparelho.

GLOSSÁRIO TÉCNICO

Alcance de detecção

Distância nominal na qual o sensor detecta o alvo conforme as condições de referência especificadas.

Montagem embutida

Configuração de instalação indicada pelo fabricante para o sensor.

Saída normalmente aberta (NO)

Configuração de saída identificada como normalmente aberta na ficha do produto.

Histerese

Diferença especificada entre os pontos de comutação durante aproximação e afastamento do alvo, expressa como percentual de Sr.

Grau de proteção IP67

Classificação de proteção declarada para o invólucro; as condições de uso devem seguir as instruções do fabricante.
