Sensor Indutivo ifm IM0053 - Alcance 35mm M12

Pré-visualizar: IM0053 IFM - Sensor Indutivo ifm Detecção de Objetos 35mm, M12, NA, AC/DC

IM0053 IFM - Sensor Indutivo ifm Detecção de Objetos 35mm, M12, NA, AC/DC

Imagem meramente ilustrativa

R$ 791,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IM0053
EAN: 4021179130035
NCM do produto: 85365090

Destaques do Produto Alcance 35 mm...mais

Fechar menu

Saiba mais sobre: "IM0053 IFM - Sensor Indutivo ifm Detecção de Objetos 35mm, M12, NA, AC/DC"

Destaques do Produto

Alcance

35 mm

Tensão

20-250 V AC/DC

Conexão

M12

Saída

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IM0053 IFM - Sensor Indutivo ifm Detecção de Objetos 35mm, M12, NA, AC/DC

O sensor indutivo IM0053 da ifm electronic é um dispositivo robusto projetado para a detecção precisa de objetos metálicos em aplicações industriais. Operando com tensões versáteis AC/DC e oferecendo um alcance estendido de 35 mm, é ideal para automação de processos exigentes. Este modelo possui conexão M12 e construção retangular com grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IM0053
Distância de detecção	35 mm
Tipo de saída	NA (Normalmente Aberto)
Tensão	20...250 V AC/DC
Proteção	IP 67
Dimensões	40 x 40 x 66 mm
Conexão elétrica	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de metais ferrosos e não ferrosos em distâncias até 35 mm.
Sistemas de automação com alimentação versátil (AC/DC).
Ambientes industriais com necessidade de grau de proteção IP 67.

⚠ Considere outro se precisa de:

Instalação embutida em metal (requer montagem não embutida).
Aplicações que exijam proteção contra curto-circuito ou sobrecarga.
Ambientes com atmosferas explosivas.

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem.
Detecção de fim de curso em cilindros e atuadores.
Posicionamento de partes metálicas em máquinas de embalagem.

COMO ESCOLHER

Antes de comprar o IM0053 IFM - Sensor Indutivo ifm Detecção de Objetos 35mm, M12, NA, AC/DC, verifique estes pontos:

Escolha este modelo se

Seu processo requer uma detecção de longo alcance (35 mm) em um invólucro retangular com alimentação flexível.

Considere outra opção se

Se a aplicação exigir proteção contra curto-circuito ou se o ambiente de instalação exigir montagem embutida nivelada com metal.

ESPECIFICAÇÕES TÉCNICAS

Desempenho
Alcance de detecção	35 mm	Distância de trabalho nominal, não embutido.
Histerese	3...15 % de Sr	Variação aceitável no ponto de comutação.
Distância de trabalho	0...28,3 mm	Alcance seguro para detecção garantida.

Dados Elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação universal.
Frequência de comutação	20 Hz (AC) / 50 Hz (DC)	Capacidade máxima de alternância por segundo.
Corrente mínima	1,9 mA	Corrente necessária para manter o estado ligado.

Dados Mecânicos
Dimensões	40 x 40 x 66 mm	Dimensões externas do corpo.
Conexão	M12	Interface de conexão elétrica.
Material da face	PPE laranja	Composição da face ativa do sensor.

COMPATIBILIDADE

Comunicação

• Sinal discreto (NA)

Conexões

Elétrica M12

Processo Montagem não embutida (Requer 35mm de zona livre ao redor da face)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais secos ou úmidos (IP 67)	✓	O sensor atende perfeitamente ao requisito de proteção contra poeira e água.
Aplicações que exigem proteção contra curto-circuito	✗	O modelo IM0053 não dispõe de proteção integrada contra curto-circuitos.
Ambientes com necessidade de alta imunidade a campos magnéticos	✓	Em conformidade com normas EMC (EN 61000-4-2/3/4), garantindo estabilidade operacional.

INSTALAÇÃO

Como instalar o IM0053 IFM - Sensor Indutivo ifm Detecção de Objetos 35mm, M12, NA, AC/DC

Verifique se a superfície de montagem está livre de objetos metálicos ao redor da face ativa.
Fixe o sensor utilizando o suporte incluso para garantir alinhamento estável.
Certifique-se de que a distância de trabalho do objeto esteja entre 0 e 28,3 mm.
Conecte o cabo M12, garantindo que o bloqueio esteja firme.
Verifique a tensão da rede antes de energizar o dispositivo.
Observe o LED amarelo durante a aproximação do primeiro alvo para confirmar a configuração correta.

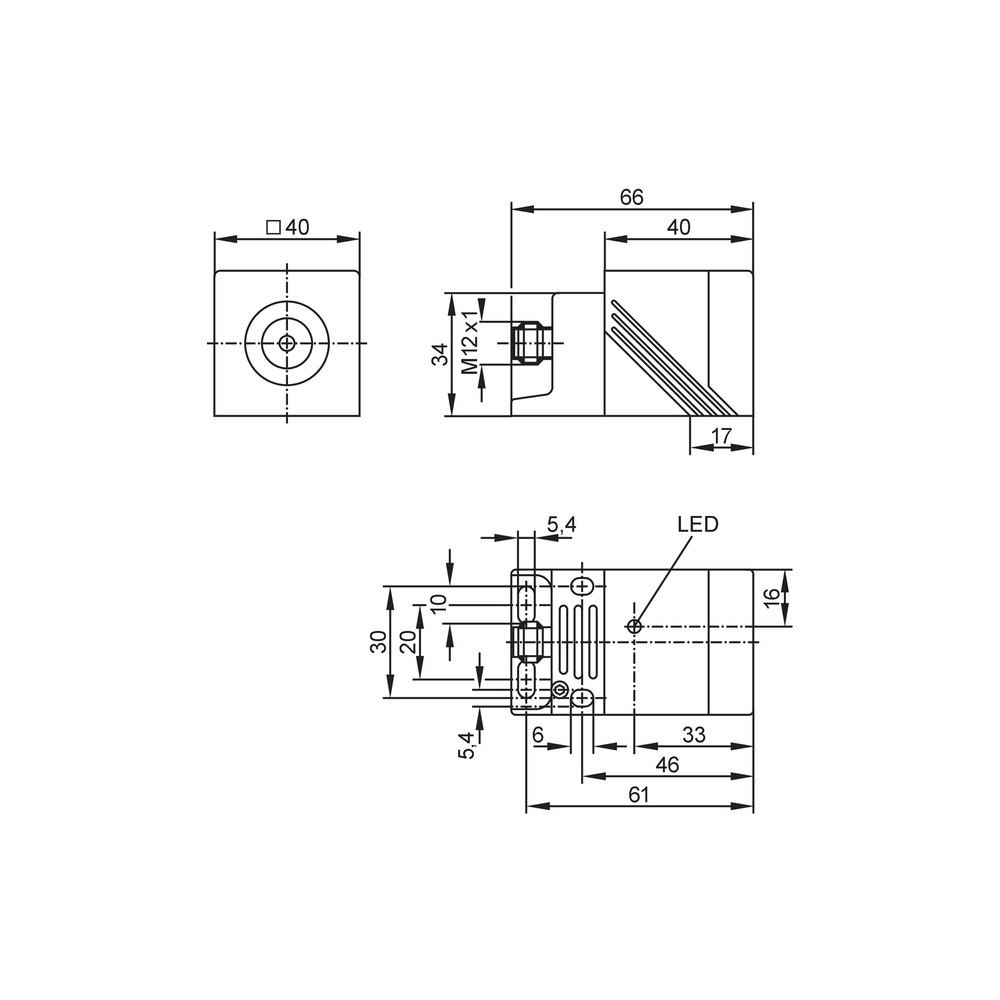

Desenho Dimensional

ACESSÓRIOS

Suporte de montagem
Chave allen sextavada
Arruelas 2x A5,3

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do objeto.	Alvo metálico fora da distância máxima ou montagem incorreta.	Medir a distância entre o objeto e a face do sensor (máx. 28,3 mm).
LED de status não acende.	Tensão fora da faixa especificada (20-250V).	Utilizar multímetro para validar a tensão nos terminais do conector.
O estado da saída não estabiliza.	Corrente de carga insuficiente (abaixo de 1,9mA).	Verificar o datasheet da carga conectada em relação à corrente mínima de retenção.
Detecção errática ou falsa comutação.	Acúmulo de detritos ou danos na face ativa.	Limpar a face ativa e inspecionar visualmente quanto a riscos ou deformações.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IM0053 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo ifm IM0053?

O IM0053 é um sensor indutivo retangular da ifm electronic, projetado para detecção de presença de objetos metálicos sem contato, operando em tensões AC/DC.

O que acompanha este sensor na embalagem?

Ele acompanha um suporte de montagem, uma chave allen sextavada e duas arruelas (A5,3) para facilitar a instalação mecânica.

Este sensor possui proteção contra curto-circuito?

Este sensor não possui proteção contra curto-circuitos, sobrecarga ou inversão de polaridade, exigindo cuidado no projeto elétrico para evitar danos permanentes.

Posso utilizar este sensor em áreas classificadas?

O sensor não deve ser utilizado em aplicações que exijam segurança intrínseca ou ambientes com risco de explosão, pois não possui certificações ATEX.

O sensor não detecta o objeto, o que pode ser?

Se o LED amarelo não acender na presença de um objeto, verifique primeiro a continuidade da fiação e se a tensão de alimentação está dentro da faixa de 20 a 250 V AC/DC.

O sensor permanece ativado sem nenhum objeto próximo, o que verificar?

Este sintoma geralmente indica que a saída está travada ou que a carga conectada excede a corrente máxima permitida de 100 mA (DC) ou 250 mA (AC).

Qual a vantagem deste modelo comparado a um sensor padrão?

O IM0053 oferece um alcance de detecção maior (35 mm) em comparação a sensores indutivos padrão de montagem embutida, sendo ideal para distâncias maiores.

Este sensor é compatível com meu sistema de 24V DC e 110V AC?

Sim, ele é indicado para substituições de sensores indutivos convencionais que operam com tensões universais (AC/DC) em sistemas de automação de média distância.

Quais os cuidados na instalação do sensor?

A instalação exige o uso do suporte incluso e fixação em local sem vibrações excessivas. Deve-se garantir que o objeto esteja dentro da zona de trabalho de 0 a 28,3 mm para detecção confiável.

Qual a procedência e qualidade deste sensor?

A procedência é da ifm electronic, líder global em automação industrial, garantindo a especificação técnica conforme as normas EN 60947-5-2.

GLOSSÁRIO TÉCNICO

Distância de comutação nominal (Sn)

O valor de referência que não leva em conta tolerâncias, temperatura ou tensão (Ref.: 35 mm).

Histerese

Diferença entre o ponto de comutação quando o objeto se aproxima e se afasta (Ref.: 3-15% de Sr).

Montagem não embutida

Configuração que requer uma zona livre ao redor da face ativa para evitar interferências metálicas (Ref.: requer 35mm não embutido).

Fator de correção

Coeficiente que altera o alcance de detecção dependendo do material do alvo (Ref.: Aço: 1.0, Cobre: 0.3).

Grau de proteção IP 67

Índice que garante total proteção contra poeira e imersão temporária em água (Ref.: IEC 60529).
